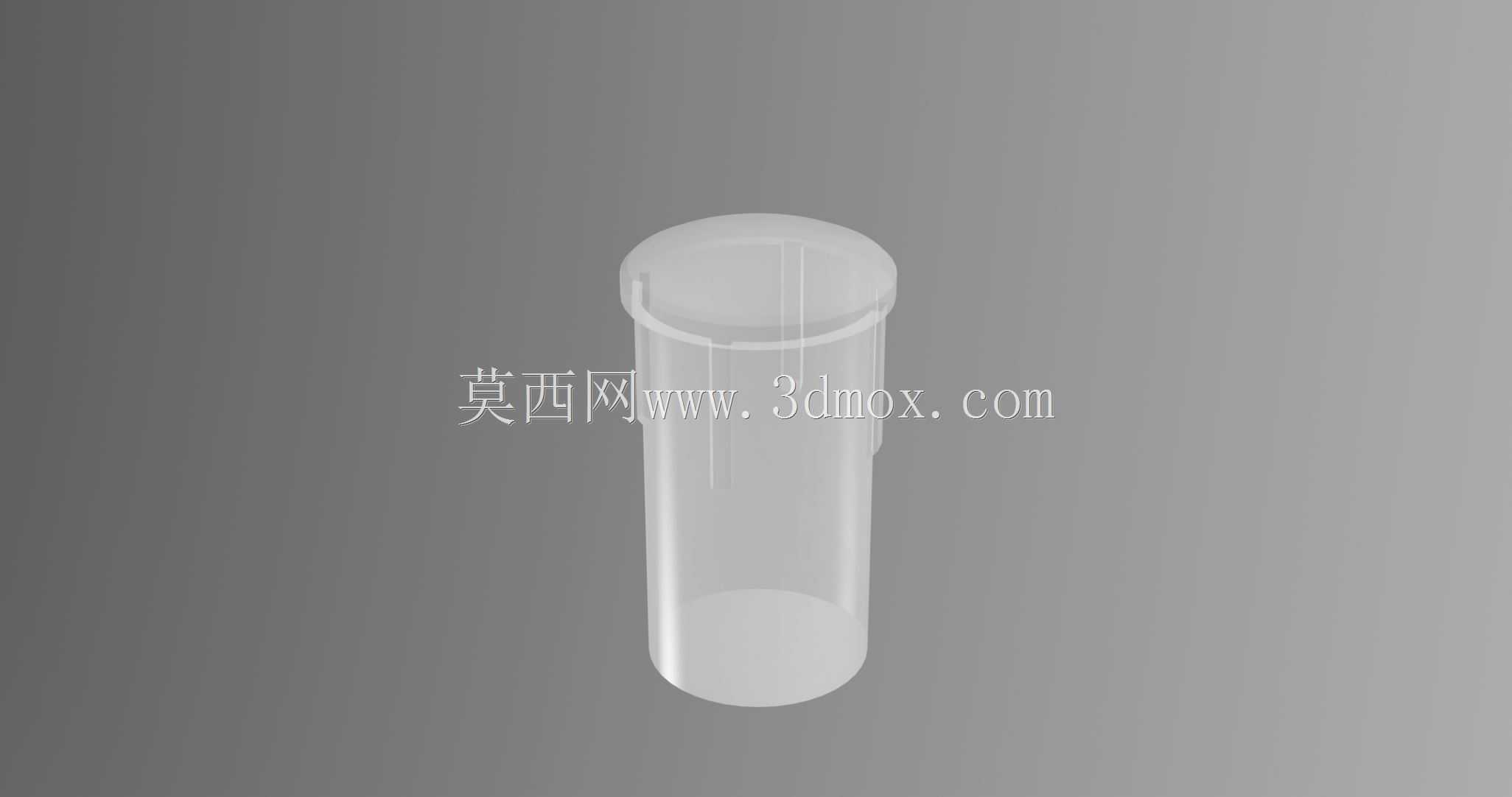

3mm垂直PLP2公制导光管结构设计

　　这款导光件主要面向电子设备面板的LED信号指示场景，在工业控制机柜、通信终端设备、消费类电子外壳的状态指示模块中应用广泛，核心作用是将PCB板上贴片或直插LED的点光源，无损传导至设备外壳的外表面，避免LED直接外露带来的防尘、防水等级不足问题，同时让操作人员在设备外部就能清晰识别设备运行、故障、待机等不同状态信号，解决了LED与外壳面板存在安装高度差时的光线传导难题。

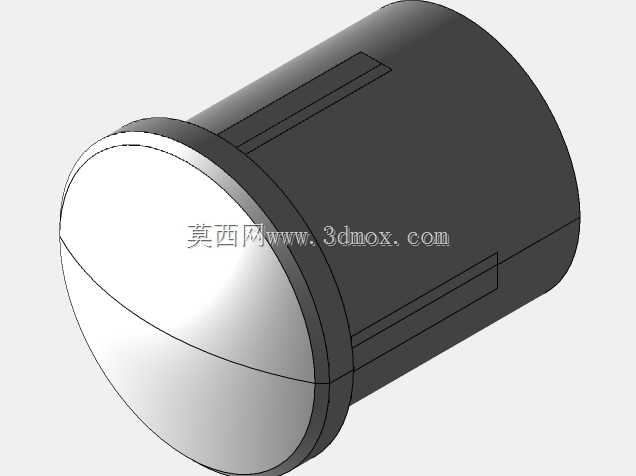

　　从功能特性来看，该导光件采用聚碳酸酯材质加工，本身具备高透光率特性，光线在内部传导过程中损耗极低，同时聚碳酸酯材料自带的抗冲击、耐老化特性，能适配工业场景下的宽温工作环境，长期使用不会出现发黄、脆裂问题。导光件顶端做了圆顶处理，能够将传导上来的光线做均匀漫射，避免出现局部亮斑，让指示光斑更柔和均匀，不会因为光线过强造成操作人员视觉疲劳，同时圆顶结构也能减少外部灰尘、水汽在导光端面的堆积，降低日常维护的清洁频次。

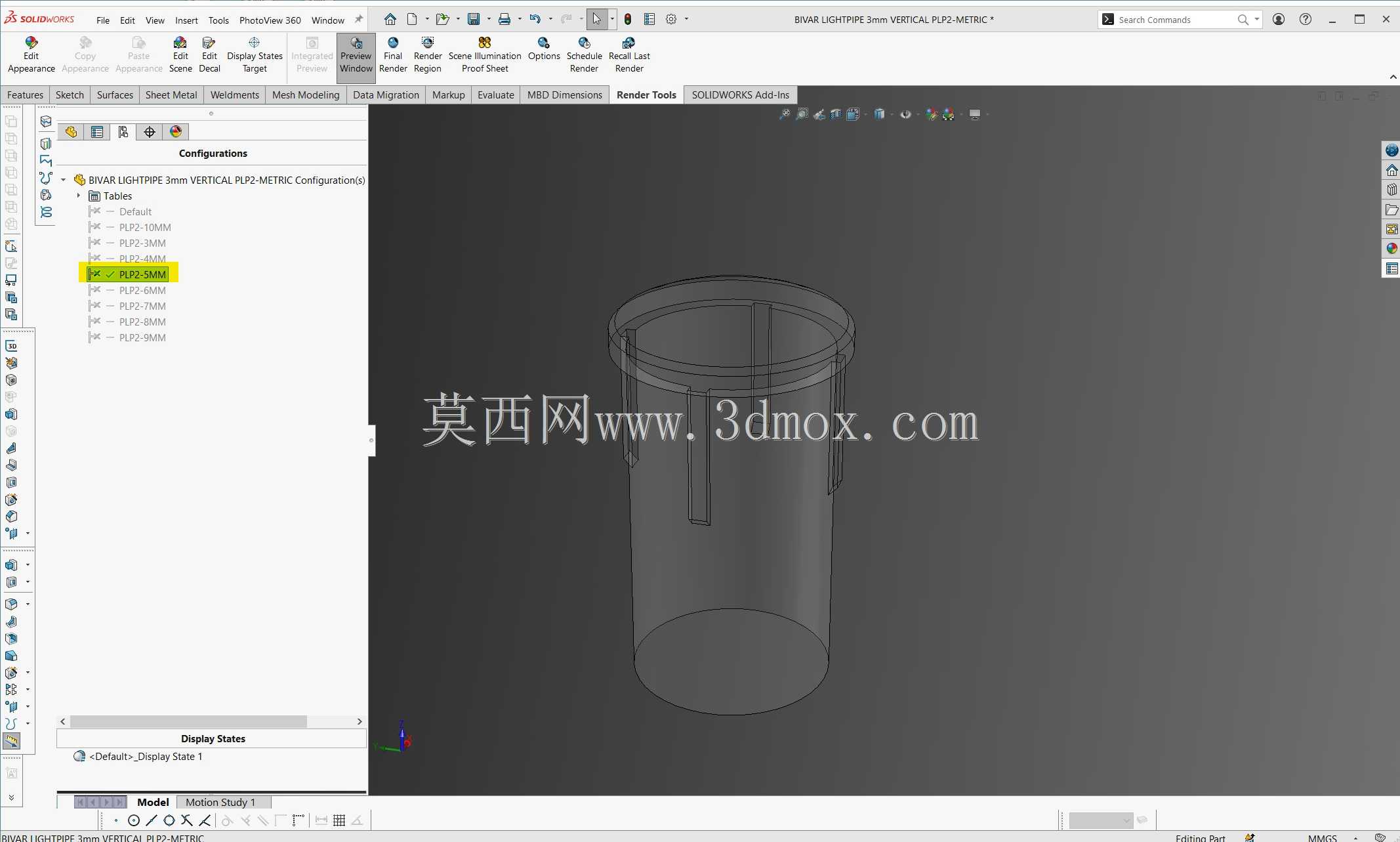

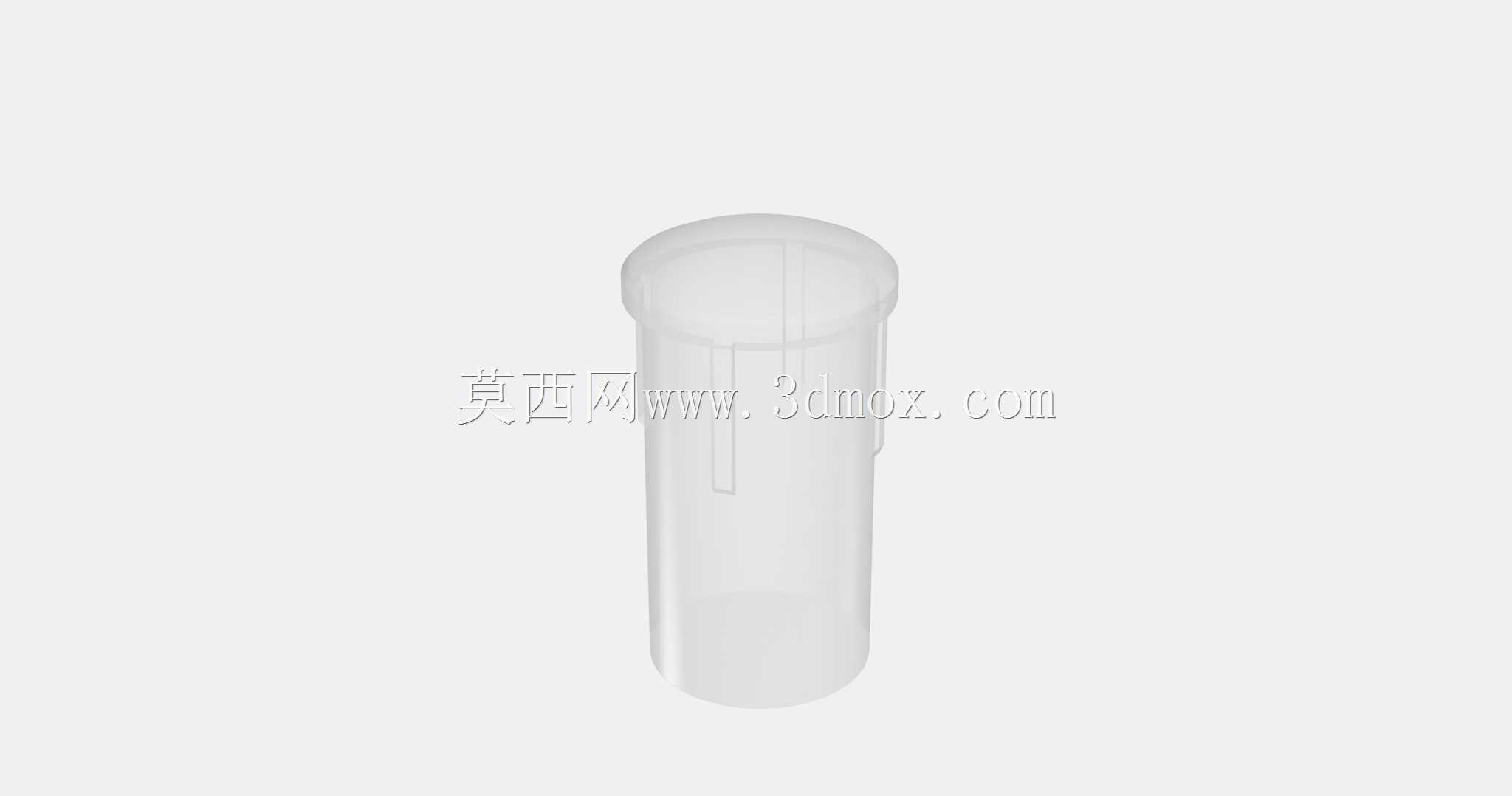

　　设计过程中优先考虑了安装适配性，整体采用垂直圆柱式结构，直径严格控制在3mm，能够直接适配面板上常规的3mm安装开孔，不需要额外定制开孔尺寸，和市面上主流的面板指示灯安装孔径完全兼容，降低了结构设计人员的选型适配成本。导光件的长度可根据实际安装距离做面偏移调整，覆盖3mm到10mm的安装间距范围，能够适配不同厚度的设备外壳、不同的PCB板安装高度差，不管是薄款的消费电子外壳，还是厚款的工业机柜门板，都能通过调整导光件长度实现精准的光线对接，不需要重新开模定制，大幅缩短产品的研发周期。

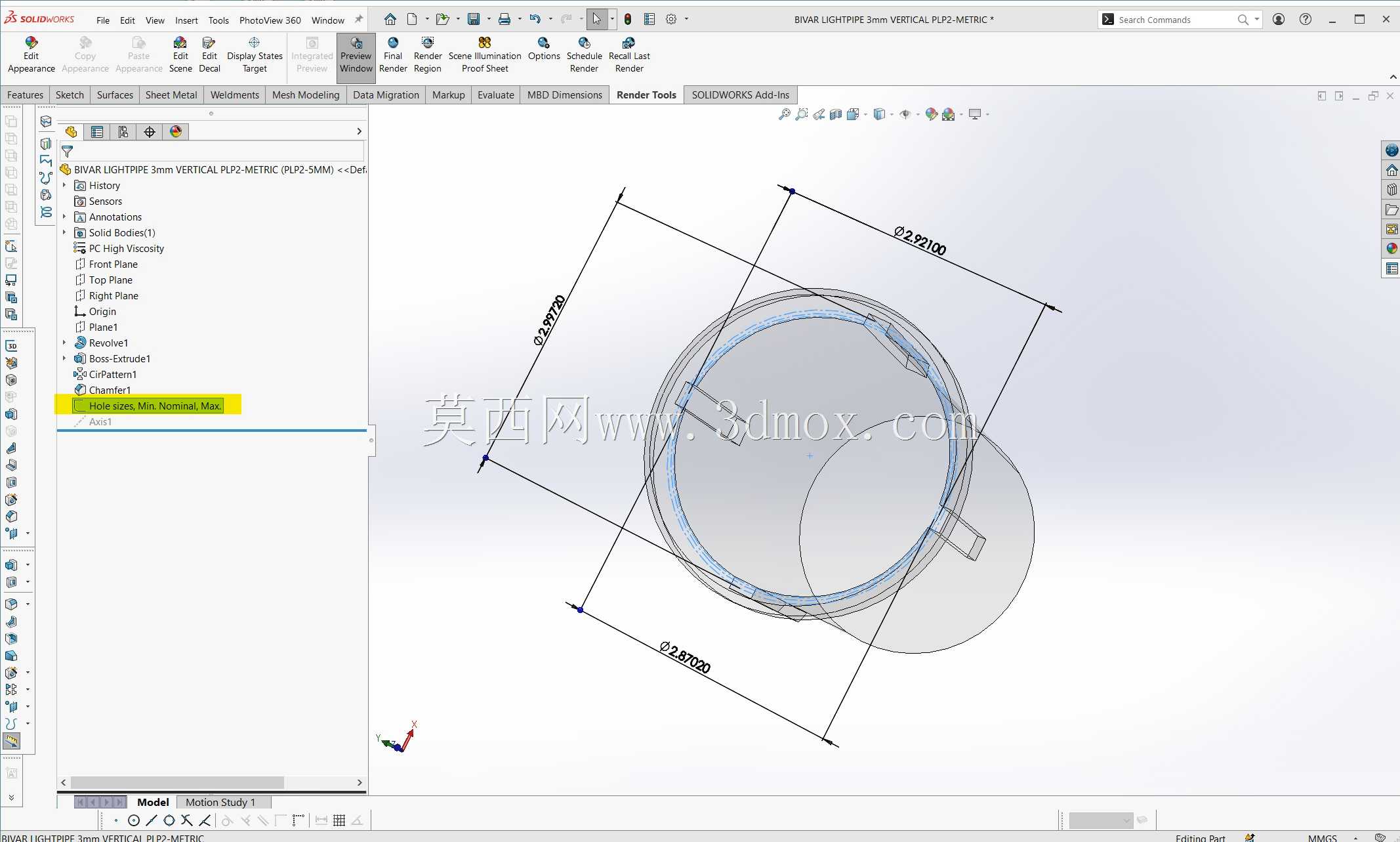

　　安装边界上，导光件的柱身做了微公差设计，和面板开孔的配合间隙控制在0.1mm以内，既能够轻松压入开孔完成装配，又不会因为间隙过大出现晃动、漏光问题，柱身表面做了哑光磨砂处理，避免光线从柱身侧面溢出，保证所有光线都从顶端圆顶面输出，提升指示信号的辨识度。导光件的入光端做了平切处理，和LED发光面的距离控制在0.2mm到0.5mm的最优区间，既不会因为距离过近压损LED灯珠，又能最大化接收LED发出的光线，减少光线传输过程中的漏损。

　　在实际选型应用中，结构设计人员只需要确认面板开孔尺寸、PCB板上LED到面板外表面的垂直距离，就可以直接选用该款导光件，不需要额外做复杂的光学结构设计，导光件本身的聚碳酸酯材质具备一定的弹性，压入式安装不需要额外打胶或者螺丝固定，装配效率高，适合大批量流水线生产作业。同时该导光件为公制标准尺寸，和国内主流的电子结构设计标准完全匹配，不需要做英制公制的尺寸转换，避免了尺寸换算带来的设计误差。针对不同颜色的LED光源，该透明聚碳酸酯材质都能实现良好的光线传导，不管是红色的故障指示、绿色的运行指示、黄色的待机指示，都能准确还原光源本身的颜色，不会出现偏色问题，保证信号指示的准确性。
