双电流高压绝缘隔热变压器结构设计

　　在工业配电、高压测试设备、特种电源供应场景中，绝缘与隔热性能始终是变压器选型与结构设计的核心考量指标，这款双电流绝缘隔热变压器的三维结构，正是围绕这类严苛工况的实际需求完成的全细节建模。从实际应用场景来看，这类器件常部署在存在高压电位差、环境温升较高的电气柜内部，既要承担两组独立电流回路的电压变换功能，还要在高低压绕组之间实现可靠的电气隔离，避免绕组间击穿、爬电等故障，同时阻隔绕组工作产生的热量向周边敏感元器件传导，防止相邻电子元件出现温漂、老化加速的问题。

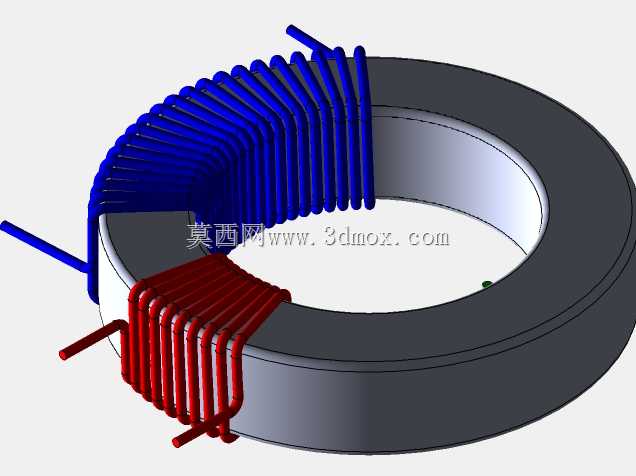

　　从功能特性层面拆解，该结构采用双独立绕组布局，两组电流回路在物理空间上做了分层隔离设计，绕组之间预留了足够的绝缘间隙，配合绝缘衬垫的安装位，可满足高压工况下的绝缘耐压要求；隔热层的结构设计贴合绕组发热区域的轮廓，在不额外增加过多器件体积的前提下，形成有效的热阻隔层，减少热量的横向传递。不同于常规开放式变压器的结构，该模型的外壳安装位做了密封适配设计，可配合绝缘外壳实现整体防护，适配多粉尘、高湿度的工业现场安装环境。

　　设计思路上，建模过程优先还原了实际生产中的装配逻辑：先确定铁芯的安装基准面，所有绕组骨架、绝缘隔板、隔热衬层的安装定位都围绕铁芯基准做公差适配，保证各部件装配后不会出现干涉；接线端子的排布位置做了错位设计，高低压接线端分别布置在器件的两个相对侧面，避免接线过程中出现高低压线路误碰的风险，同时预留了接线的操作空间，方便现场布线时的端子压接与线路固定。安装固定位采用了通用的底脚安装结构，安装孔的间距、孔径适配行业常规的电气柜安装梁尺寸，不需要额外做安装转接件就能直接固定在标准安装轨或者安装板上。

　　从外形尺寸与安装边界来看，模型整体轮廓做了紧凑化处理，在满足绝缘爬电距离要求的前提下，尽可能压缩了器件的整体占用空间，适合在空间紧凑的特种电源模块、高压测试仪器内部部署；安装底脚的突出高度做了限制，保证器件底部与安装板之间预留足够的散热间隙，同时不会因为底脚过高导致整体安装重心上移，提升设备运输、运行过程中的结构稳定性。建模过程中还原了所有的装配倒角、工艺让位槽，比如绕组骨架的走线槽、绝缘隔板的卡扣位、隔热层的定位凸台，这些细节都对应实际生产中的工艺要求，不存在无法落地的理想化结构，结构设计人员可以直接基于该模型做参数调整，适配不同功率等级、不同绝缘等级的设计需求，也可以直接导入装配场景做干涉检查，提前规避布局阶段的空间冲突问题。

　　在实际选型参考层面，该结构的绝缘间隙取值参考了高压器件的行业设计规范，隔热层的厚度设置兼顾了隔热效果与体积控制，双绕组的独立腔体设计可以有效避免两组电流回路之间的电磁干扰，适合用在需要两组独立供电回路、对绝缘等级有较高要求的设备中，比如医用高压电源、工业静电除尘设备的供电模块、特种试验装置的电压变换单元，这类场景既需要变压器完成电压变换，又对器件的绝缘可靠性、热影响范围有严格要求，该结构的设计细节刚好匹配这类场景的实际使用需求。建模时对所有配合面的公差带做了隐含适配，比如绝缘隔板与骨架的配合间隙、外壳与底脚的连接位尺寸，都符合常规的注塑件、冲压件的加工公差要求，不需要做大幅修改就能直接对接生产工艺，减少从三维模型到实际加工的调整工作量。
