高压整流二极管系列电子元器件三维结构

　　在高压电源、静电除尘、医用X光设备、雷达发射机这类需要千伏级以上直流供电的场景里，高压整流二极管是不可替代的核心整流器件，本次建模覆盖的2CL70、2CL70A、2CL70B、2CL72A四款同系列快恢复高压整流二极管，正是面向这类中高压整流场景开发的分立半导体器件。从实际电路应用来看，这类二极管主要承担交流到直流的单向导通整流作用，区别于普通低压整流管，其反向耐压覆盖6kV到10kV区间，额定正向电流5mA，反向恢复时间处于纳秒级，能够适配高频高压整流回路的需求，避免反向漏电流过大导致的器件击穿、电路效率下降问题，在小型化高压电源模块、负离子发生器、老式CRT显示器高压包回路中都能见到同规格器件的应用。

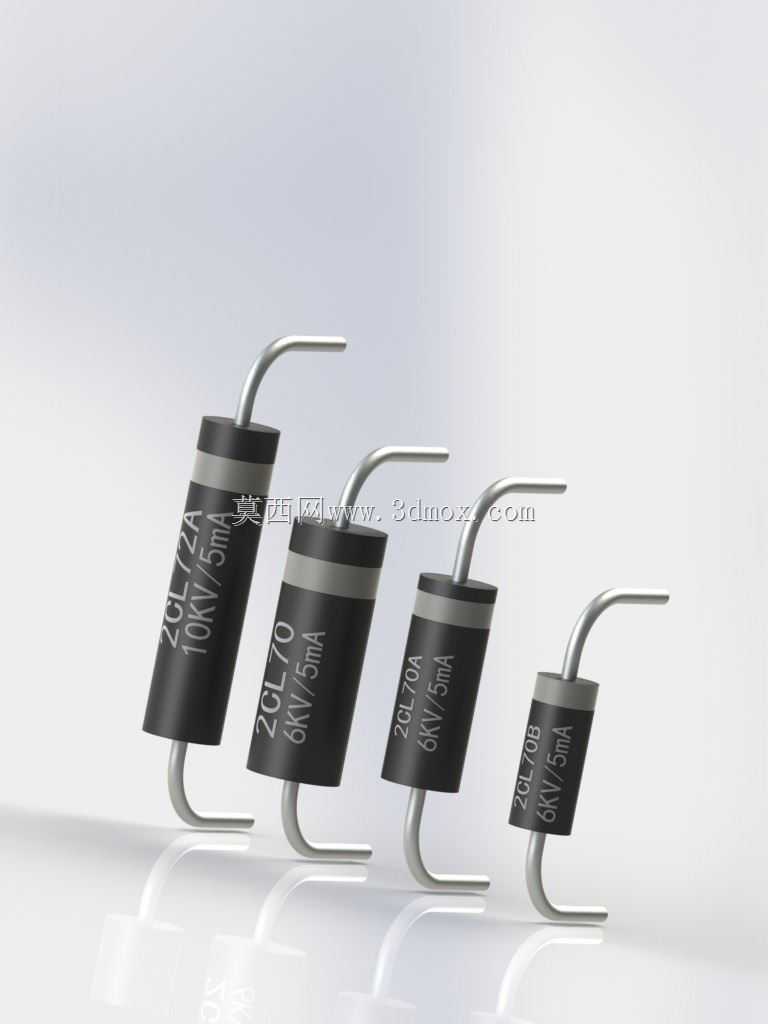

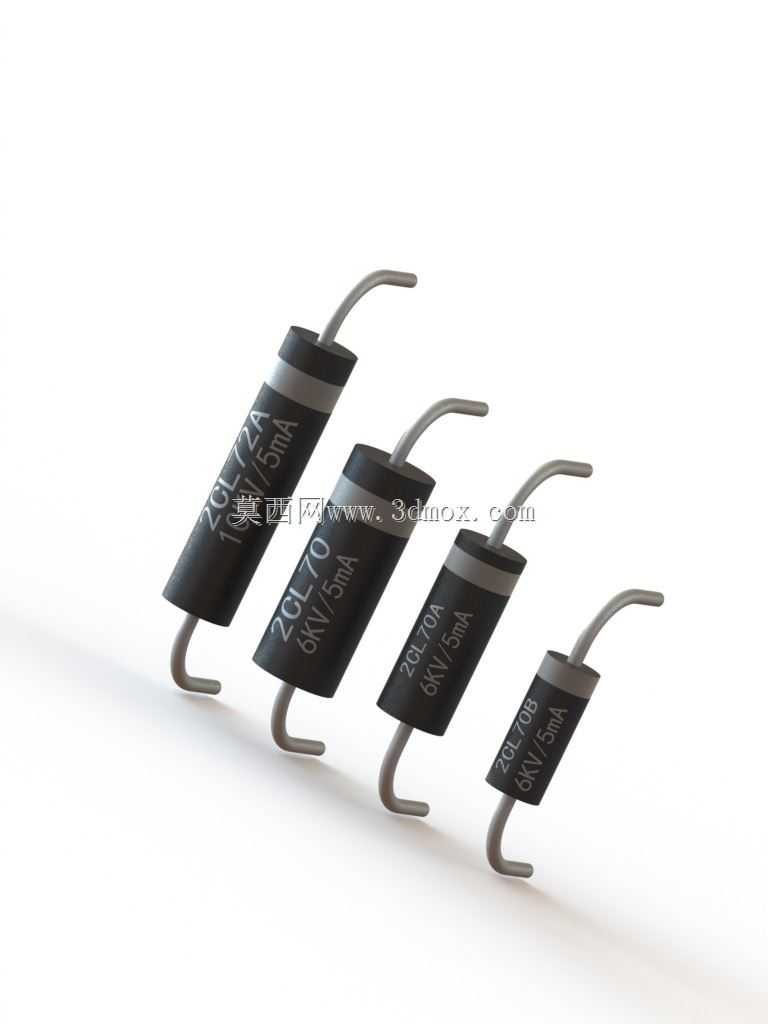

　　建模过程中首先还原了这类器件的典型封装结构：主体为黑色环氧树脂灌封的圆柱段，两端引出镀锡铜质弯脚引脚，圆柱本体表面激光刻印型号、耐压、额定电流参数标识，不同耐压等级的器件通过本体长度做区分——耐压越高的型号，圆柱封装段长度越长，以此保证内部硅堆串联结构的爬电距离满足高压绝缘要求，避免引脚间沿封装表面发生飞弧击穿。引脚的弯折角度按照实际量产器件的成型标准做了还原，采用90度卧式弯脚设计，弯折处做了圆弧过渡，既适配PCB板卧式插装的焊接需求，也避免引脚弯折处应力集中导致的断裂问题，引脚直径、伸出长度均参照行业通用的DO-41高压封装变体尺寸做了匹配，保证模型导入PCB装配环境时，焊盘间距、引脚伸出高度完全符合实际插装要求，不会出现装配干涉。

　　从结构设计逻辑来看，这类高压二极管内部并非单颗硅芯片，而是多颗高压硅粒串联封装后，通过环氧树脂全包封实现绝缘，外部封装的圆柱直径统一，仅通过长度调整适配不同耐压等级的内部串联硅堆数量，这种设计能够统一器件的插装开孔尺寸，同系列不同耐压型号可以在同一块PCB上兼容焊盘，降低电源产品的BOM管理成本与PCB改版成本。建模时特意还原了封装表面的哑光磨砂质感，区别于普通二极管的亮面环氧，高压器件的封装材料添加了氧化铝填料提升导热与绝缘性能，表面呈现细微的颗粒质感，引脚表面的镀锡层做了半光亮的金属质感还原，端部保留了裁切后的轻微倒角，符合实际元器件的加工特征。

　　在安装边界的尺寸把控上，模型严格限定了器件的最大外形轮廓：卧式安装时，本体距离PCB板面的高度、引脚弯折后距离本体端部的距离、引脚插装段的长度均按照实际器件的公差范围做了设定，能够直接用于高压电源模块的结构堆叠校验，模拟器件安装后与周边电容、电阻、变压器骨架的安全距离，尤其是高压场景下需要预留的电气间隙，通过精准的模型尺寸可以在设计阶段就排查出绝缘距离不足的隐患，避免样机阶段出现高压放电问题。同时模型还原了不同型号的标识差异，四款器件分别对应不同的刻印内容，在做整机BOM可视化装配时，可以直接通过模型表面的标识区分不同耐压规格的器件，减少装配过程中的错料风险。

　　这类快恢复高压整流二极管的工作频率上限高于普通工频高压硅堆，因此除了传统的工频高压整流场景，也能适配几十kHz的高频高压开关电源输出整流回路，建模时也考虑了器件的散热特征：环氧封装的热阻参数对应的本体散热面积按照实际尺寸还原，在做热仿真分析时，可以直接基于模型的外表面积计算自然对流条件下的温升，验证额定电流下器件的工作温度是否处于环氧材料的耐温范围内，避免长期高温工作导致的封装老化、绝缘性能下降问题。不同于贴片封装的低压器件，这类插装高压二极管的引脚除了导电作用，也承担部分散热功能，建模时保留了引脚与本体连接段的过渡结构，还原了引脚插入封装本体的结合面特征，能够更准确地模拟引脚的导热路径，提升热仿真结果的参考价值。
