微型Arduino开源控制板三维结构设计

　　在嵌入式开发、小型智能设备原型验证场景中，这类微型控制板是硬件开发者最常接触的核心载体，区别于标准尺寸的开发板，微型化的设计核心是适配空间受限的集成场景，比如穿戴式智能硬件、小型传感节点、桌面级迷你创客项目里，过大的板卡会挤占其他功能模块的安装空间，甚至直接导致整体结构无法完成装配。

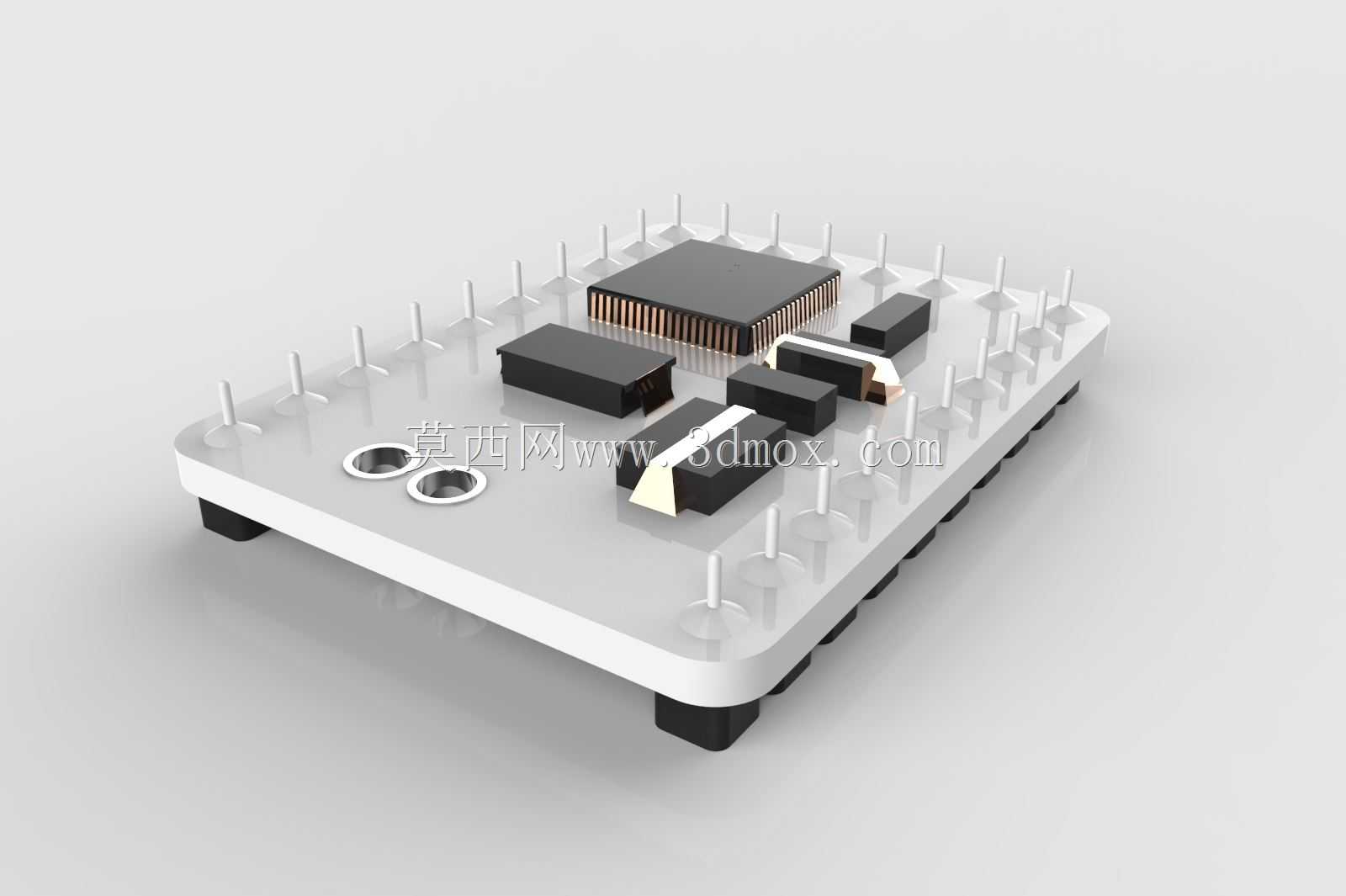

　　从结构设计角度看，这块控制板的板基采用FR-4环氧玻纤基材，板边做了圆角过渡处理，避免尖锐边角在装配时划伤绝缘层或者操作人员，板体四角预留的安装孔位做了金属化包边，既可以通过铜柱完成层叠式堆叠安装，也能直接用M2规格螺丝固定在设备壳体的安装柱上，安装孔的中心距经过校准，兼容市面上多数迷你扩展模块的孔位标准，减少二次改孔的工作量。板体边缘排布的排针采用标准2.54mm间距设计，这是电子行业通用的接插件间距，既可以直接插装在面包板上完成快速原型调试，也能通过杜邦线连接外部传感器、执行器，排针的焊盘做了加大处理，能承受多次插拔带来的应力，避免焊盘脱落导致板卡报废。

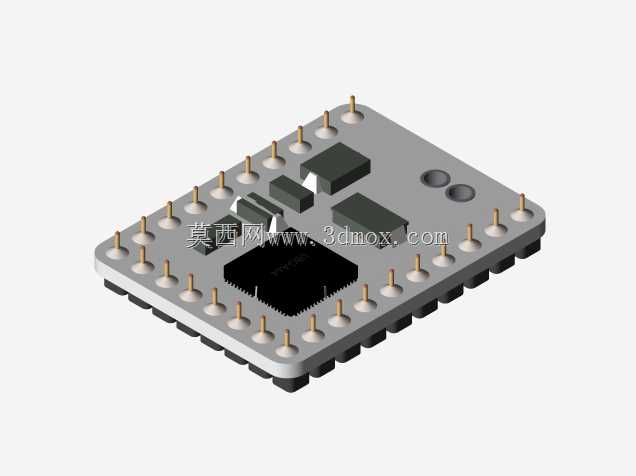

　　板上的元件布局遵循信号流向最短原则，核心主控芯片布置在板体中心区域，周边的电源管理芯片、阻容元件围绕主控就近排布，减少信号走线长度，降低高频信号的干扰风险，电源输入端口附近预留了滤波电容的安装位，能有效滤除输入电源的纹波，保证主控芯片供电稳定。板上预留的两个圆形标识位是状态指示灯的安装位置，分别对应电源指示和程序运行状态指示，透光孔做了沉台设计，能让指示灯的光线更集中，避免在板体表面产生漫反射影响状态识别。底部的四个黑色橡胶支脚是可选安装件，当板卡单独放置在桌面调试时，支脚可以将板体抬升1.5mm左右，避免板底的焊盘直接接触金属桌面造成短路，同时也能减少板体与桌面的摩擦，避免焊盘磨损。

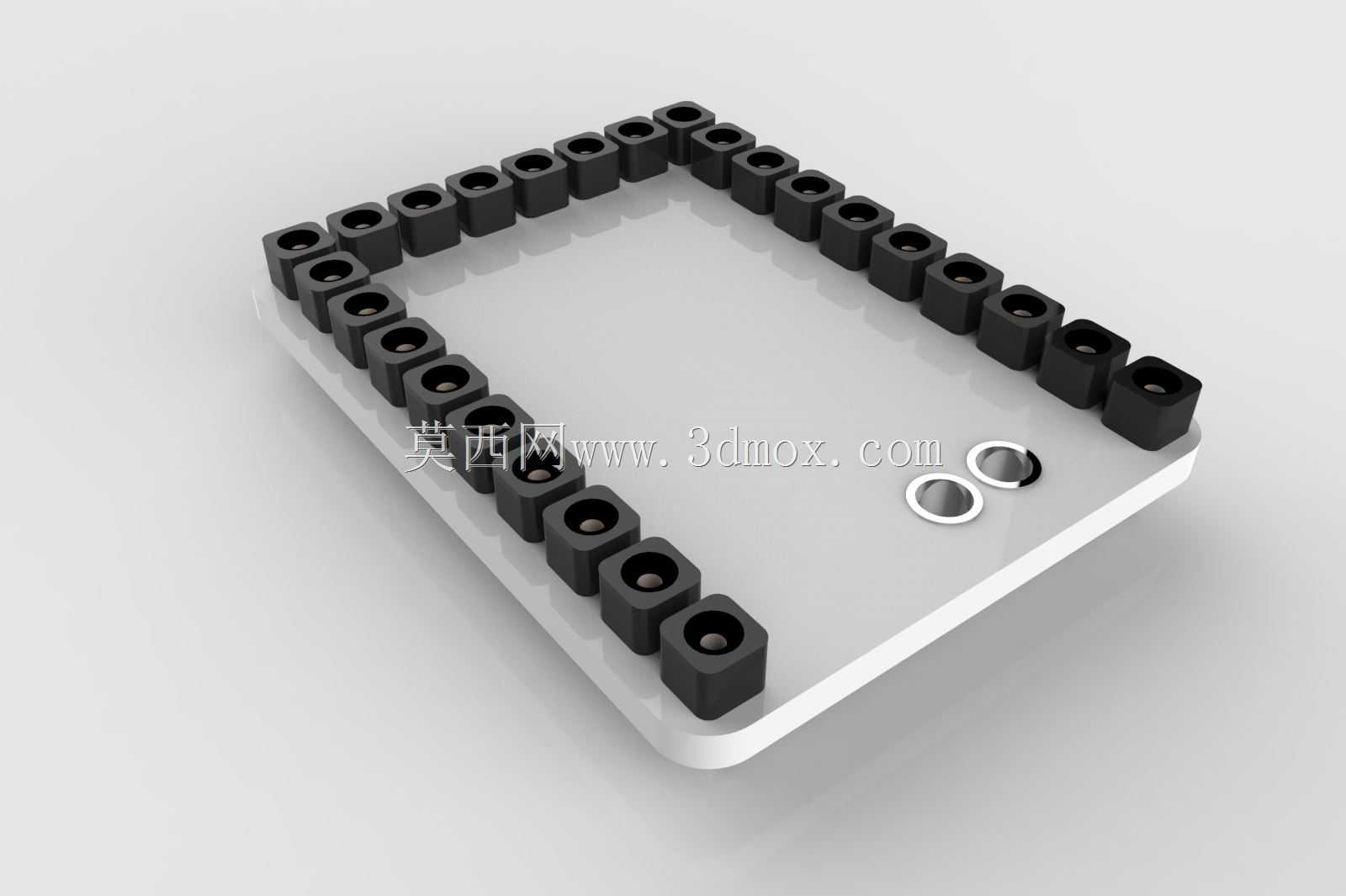

　　设计过程中需要重点考虑元件的高度差，最高的主控芯片顶部距离板体表面的高度控制在5mm以内，周边的接插件、阻容元件高度均低于主控芯片，这样在堆叠安装时，上层板卡不会与下层板卡的元件产生干涉，板体整体厚度控制在1.2mm，是标准PCB板的常用厚度，兼顾结构强度和轻量化需求。排针的伸出长度做了区分，板体正面的排针露出长度为7mm，满足插装面包板的深度要求，背面的排针露出长度为3mm，刚好够焊接固定，不会因为针脚过长导致背面安装时与其他部件产生冲突。

　　在实际应用中，这类微型控制板常被集成到小型自动化检测装置、学生课程设计作品、迷你智能交互装置里，相比全尺寸开发板，它的占用空间仅为标准板的三分之一，能塞进直径30mm的圆柱形壳体内部，适合做隐藏式的控制核心。设计时还考虑了维修替换的便利性，所有元件均采用市面上通用的标准封装，一旦某个元件损坏，不需要定制特殊配件就能完成替换，板上的走线宽度根据电流大小做了区分，电源走线宽度为1mm，能承受最大1A的电流，信号走线宽度为0.25mm，满足常规数字信号和模拟信号的传输要求，走线拐角全部采用45度过渡，避免直角走线带来的信号反射问题。

　　从装配流程来看，这块板卡的所有元件都支持回流焊工艺，适合小批量生产，元件的排布方向一致，在SMT贴装时不需要频繁调整贴装头的角度，能提升生产效率。板体边缘没有布置过高的元件，在过回流焊炉时不会因为元件高度差导致传送带卡板，测试点全部布置在板体的同一侧，方便生产时做针床测试，快速排查焊接故障。对于三维建模从业者来说，搭建这类板卡模型时，需要准确还原每个元件的实际尺寸和安装位置，尤其是排针的间距、安装孔的位置、元件的高度差，这些参数直接影响后续整体设备的装配干涉检查，如果模型尺寸存在偏差，很可能在实际装配时出现板卡装不进去、接插件对不准的问题，建模时还要注意区分不同元件的材质属性，比如PCB板的哑光绿色基材、芯片的黑色环氧封装、排针的金属镀镍表面、橡胶支脚的哑光黑色质感，这些细节能让模型在做渲染验证时更贴近真实产品的效果，方便做产品外观展示和结构评审。
