GigavacGX34大功率直流接触器结构设计

　　在新能源车辆高压配电回路、储能系统直流侧通断、工业直流电源切换这类场景里，大电流直流接触器是核心的通断执行部件，Gigavac GX34这类器件的三维结构还原，对做配电系统布局、安装支架设计、线束走向规划的工程师来说，是非常实用的参考素材。从实际工程应用来看，这类接触器主要承担直流主回路的带载通断、故障状态下的快速分断任务，相比交流接触器，它需要应对直流电弧无过零点的特性，所以内部灭弧结构、触点压力设计都有专门的考量，而外部结构的设计则直接决定了整机组装时的安装效率、绝缘安全距离、接线可靠性。

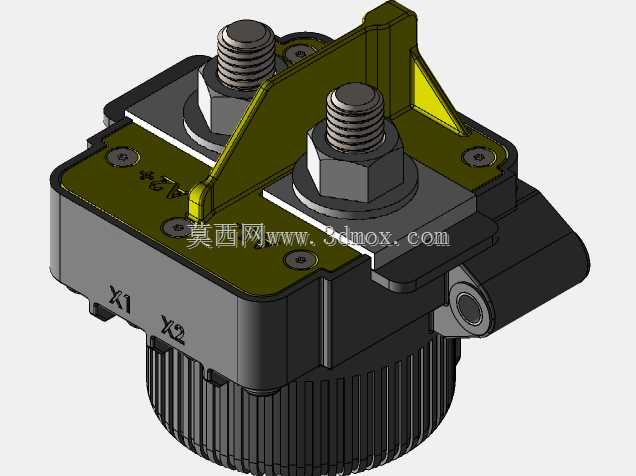

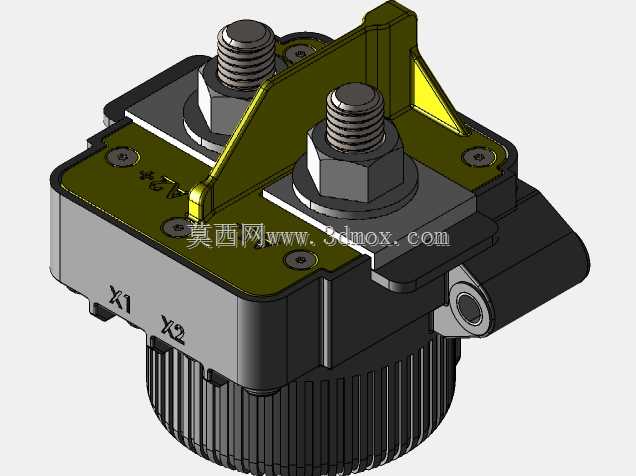

　　看这个模型还原的外部结构，顶部两个大规格螺纹接线柱是主回路进出线端，螺纹规格适配大平方动力线束的冷压端子，接线柱下方的六角结构是接线时的防转卡位，打扭矩固定端子的时候不用额外夹持接线柱本体，避免内部结构受外力损伤。两个主接线柱之间的黄色金属支架，一方面是作为接线区域的防触碰防护结构，避免装配或运维时工具误触两个主接线极造成短路，另一方面这个支架的安装孔位也可以作为辅助固定点，在振动较大的应用场景比如工程机械、新能源商用车上，配合底部安装结构分担振动冲击力，避免长期振动下接线松动或者本体安装脚开裂。

　　本体下部的散热鳍片结构，是针对大电流持续工作时的温升设计，直流接触器在额定载流状态下，触点接触电阻、线圈功耗都会产生热量，鳍片结构增大了和空气的接触面积，能在自然对流条件下把热量快速散出，避免内部温度过高导致线圈绝缘老化、触点氧化加剧，这个结构的尺寸边界直接影响配电盒内部的间隙预留，建模时鳍片的径向尺寸、轴向高度都需要精准还原，不然做装配干涉检查的时候会出现偏差，比如和旁边的熔断器、铜排预留的安全距离不够，或者和配电盒壳体的内壁产生干涉。

　　侧面突出的带孔安装耳是主安装定位结构，这个安装孔的孔径、孔位到本体中心的距离、安装面的平面度要求，都是整机结构设计时需要严格匹配的参数，安装面和本体底部的高度差，决定了安装时是否需要加绝缘垫片调整间隙，同时这个安装耳的位置也避开了主接线柱的接线操作空间，打固定螺丝的时候不会和接线扳手的操作空间冲突。本体上标注的X1、X2标识是线圈接线端的极性标识，对应侧面的低压控制接线区域，这个区域的结构尺寸决定了低压控制线束的接插件选型、线束弯曲半径预留，做三维布线的时候要注意控制接线和主回路高压接线的距离，满足安规要求的电气间隙。

　　从设计思路上看，这个接触器的外部结构把高压主回路、低压控制回路的接线区域做了明确的物理分隔，顶部主接线区位置高，和侧面低压接线区有明显的高度差，能避免低压线束意外磨损后触碰高压极造成短路。本体上部的绿色绝缘盖板，把内部带电结构和外部完全隔离，盖板上的固定螺丝孔位均匀分布，保证盖板和本体之间的密封压力一致，在有防尘防水要求的应用场景里，配合密封胶圈可以达到对应的防护等级。做整机结构设计的时候，要注意这个接触器本体周围的预留空间，不仅要考虑接线操作的扳手空间，还要考虑灭弧过程中可能的气体排放方向，不能在排气方向布置不耐高温的塑料件或者敏感的低压元件。

　　另外，这类直流接触器的重量相对普通低压继电器更大，所以安装支架的强度设计也要参考本体的重量分布，两个主接线柱在顶部，重心偏上，安装固定点的设计要能承受振动工况下的倾覆力矩，不能只靠侧面单个安装耳固定，很多场景下会配合顶部的黄色支架做辅助固定，把上部的受力传递到安装基板上，降低安装耳的应力集中。建模还原的时候，各个结构的倒角、安装孔的沉头尺寸、接线柱的螺纹长度都要和实物一致，这些细节直接影响后续生成工程图的准确性，比如螺纹长度不够会导致接线端子压不紧，沉头尺寸不对会导致固定螺丝装配后突出，影响周边部件的安装。

　　在储能集装箱的直流汇流柜里，这类接触器通常会成排安装，所以单个器件的外形宽度、接线柱的间距，决定了汇流铜排的折弯角度和固定方式，如果三维模型的尺寸有偏差，加工出来的铜排就会出现装不上、应力过大的问题，甚至导致接线柱长期受应力出现密封失效，水汽进入内部造成绝缘故障。在新能源车辆的PDU单元里，接触器周边通常会布置铜排、熔断器、电流传感器等部件，精准的三维模型能在设计阶段就完成干涉检查，避免后期打样后出现装配问题反复修改，缩短研发周期。
