PCB安装式18650电池连接固定座

　　在便携式电子设备、小型储能模组、工业控制板卡的电源回路设计中，18650规格圆柱锂电池的可靠固定与电气连接，一直是结构工程师需要反复打磨的细节点。这款适配18650电芯的PCB安装式电池连接座，正是针对板载电源方案开发的结构连接件，解决了传统飞线连接电芯带来的固定不稳、接触电阻波动、装配效率低的实际问题。从实际应用场景来看，这类连接件广泛出现在手持检测仪器、小型UPS后备电源模块、物联网终端采集设备、桌面型小型工控装置的板载电源部分，这类设备往往要求电源部分与主控板集成度高，不需要额外的电池仓壳体，直接将连接座焊接在PCB板上即可完成电芯的固定与导通，大幅压缩整机的结构空间。

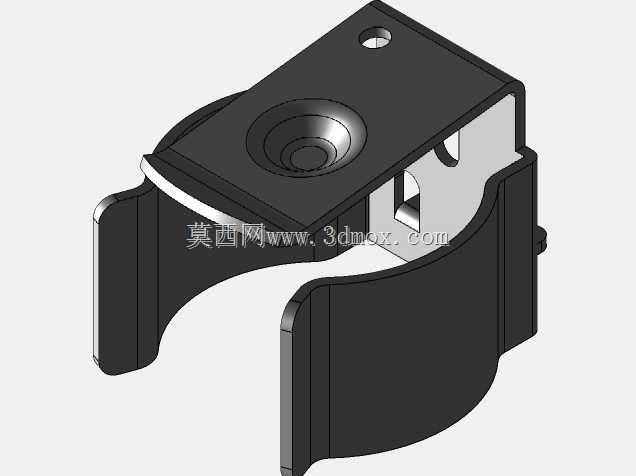

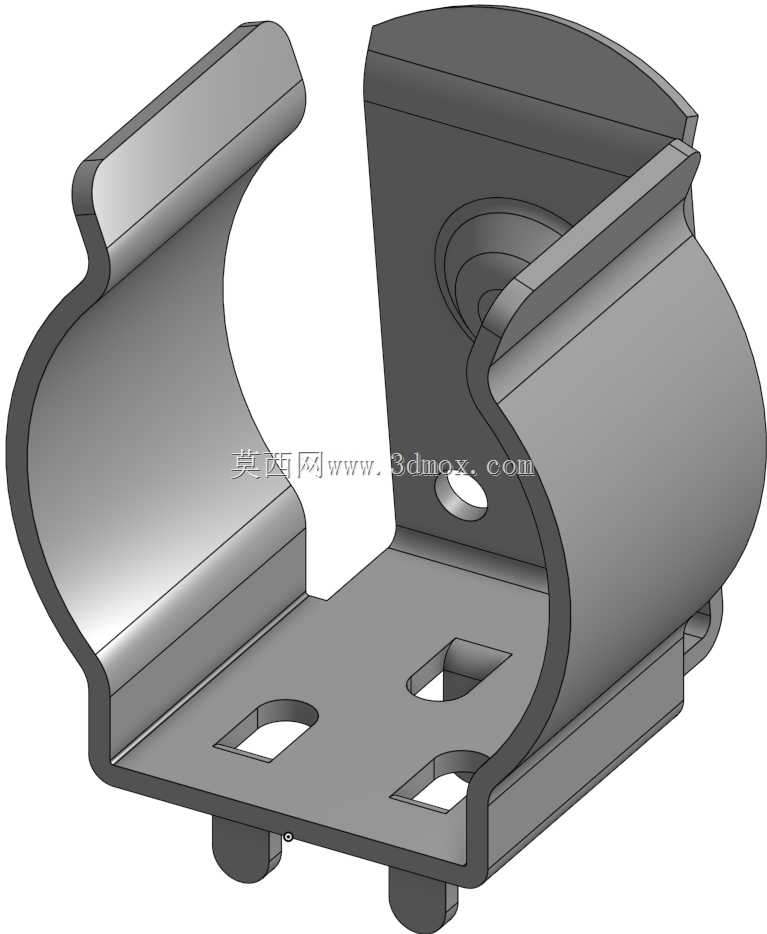

　　从功能特性上看，该连接座采用半包式环抱结构，适配18650圆柱电芯的标准外径，侧壁的弹性卡接结构可以在电芯推入时产生适度的形变抱紧电芯侧壁，避免设备在受振动、冲击工况下电芯出现松脱移位；顶部设置的沉头安装孔，可以在需要额外加固的场景下配合螺丝将连接座与PCB板或内部支架进一步锁附，应对高振动的工业使用场景。连接座的接触端采用内嵌式导电接触片设计，接触片的位置精准对应18650电芯的端部电极，在电芯卡入到位后即可实现稳定的电气接触，避免传统弹片偏移导致的接触不良问题。

　　从设计思路层面，这款连接件在建模阶段就充分考虑了PCB安装的工艺边界：底部的焊脚位置严格对应标准PCB焊盘设计，焊脚伸出长度适配常规波峰焊、回流焊的工艺要求，不需要额外调整钢网开孔即可完成批量焊接；整体的外形轮廓做了圆角过渡处理，避免在装配过程中锐边划伤电芯外皮造成绝缘破损，同时也减少了安装时对操作人员的割伤风险。结构上的让位设计也做了充分考量，侧壁的开槽既为弹性卡臂提供了形变空间，也为电芯的排气预留了少量安全间隙，避免电芯出现异常鼓胀时连接座无退让空间挤压壳体。关于安装边界与尺寸适配，该连接座的环抱内径严格匹配18650电芯的18mm标准外径，轴向定位尺寸保证电芯安装后电极与接触片的压合量处于合理区间，既不会因为压合量过大导致电芯端部受顶压力过大，也不会因为压合量不足导致接触电阻过大发热。整体安装后的突出高度适配多数板载电源的堆叠空间要求，不会与周边的电容、电感等较高元器件产生空间干涉；相邻连接座如果做并排多串多并布置时，中心距预留了足够的电芯安装间隙，不会出现电芯之间挤压、外皮磨损的问题。

　　在实际选型使用中，这类连接座可以根据电源的串并联需求在PCB上灵活排布，不需要额外开模定制专用电池仓，大幅缩短小批量设备的开发周期，同时相比导线焊接的连接方式，可拆卸的结构也方便后期维护时更换老化电芯，降低售后维护的成本。结构建模过程中，对卡臂的壁厚做了反复的仿真验证，保证卡接力度处于合适范围：既可以在常规振动下保持电芯固定，也不会因为卡接过紧导致电芯拆装困难，甚至在拆卸时掰断连接座卡臂。接触片的嵌装槽尺寸公差控制严格，保证接触片装入后不会出现松动移位，在多次插拔电芯后依然保持位置精度，不会出现接触偏移的问题。整体的绝缘壳体部分采用耐温绝缘材质建模时的壁厚均匀，避免注塑生产时出现缩痕、变形，保证批量生产时的尺寸一致性，适配SMT贴片生产的工艺要求，能够满足电子制造业批量生产的装配需求。
