夏普GW5SMBxxP0C COB LED光源结构

　　这款COB封装LED光源的三维结构，还原了夏普GW5SMBxxP0C系列器件的真实装配形态，在照明设备开发、电子结构选型场景中，可直接用于灯具腔体适配、散热结构匹配的前期设计验证。从实际应用场景来看，这类COB LED常被用于轨道射灯、嵌入式筒灯、工业设备状态指示灯、小型投光模组的核心发光单元，相比传统分立式LED贴装方案，其集成式封装能在更小的发光面内实现更高的光通量输出，同时减少PCB板上的贴装点位，降低SMT工序的焊接不良率。

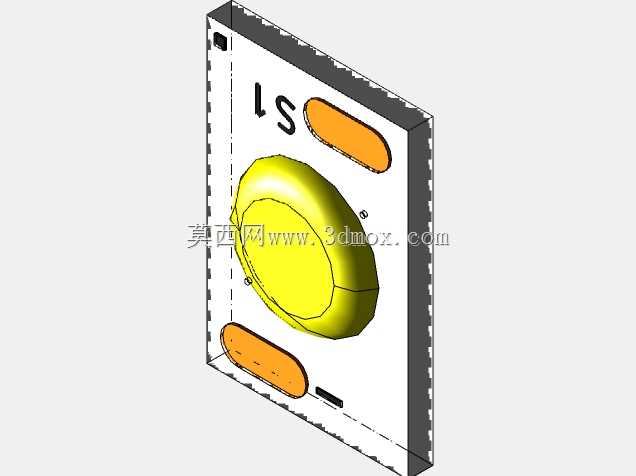

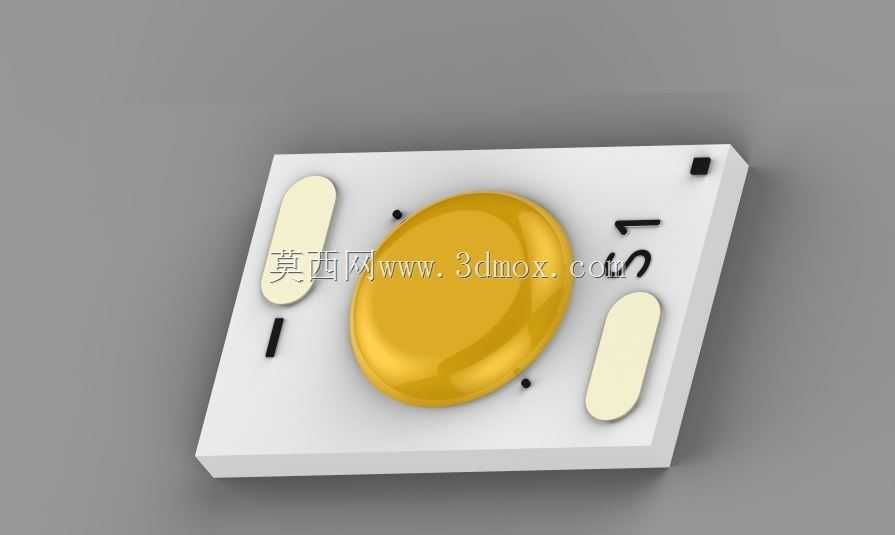

　　从结构设计思路来看，该器件采用方形陶瓷基板作为承载基底，基板边缘做了微小的倒角处理，避免生产转运过程中基板崩边损伤内部布线；中心区域的圆形荧光胶层采用半球形凸面设计，一方面通过曲面结构提升光线出射角度的均匀性，减少中心光斑过亮、边缘照度不足的问题，另一方面胶层厚度经过精准控制，保证色温一致性的同时，避免胶层过厚导致的散热受阻。基板上的两个长圆形焊盘分别对应正负极供电回路，焊盘表面做了镀银处理，既提升焊接时的锡液浸润性，也能降低焊盘与供电引脚之间的接触电阻，减少大电流工作时的接触发热。焊盘旁的丝印极性标识采用凹陷式印刷工艺，不会因长期高温工作出现标识脱落，方便生产组装时的极性核对，避免反向通电导致的芯片烧毁。基板对角位置设置的两个微小黑色定位点，是为了匹配自动化贴片机的视觉识别系统，贴装时设备可通过识别这两个标记点完成器件的精准对位，贴装精度可控制在±0.1mm以内，满足高速SMT产线的生产要求。基板右上角的小型黑色方块是ESD保护二极管，集成在封装内部可避免生产、使用过程中静电击穿LED芯片，提升器件的抗静电能力，无需在外部PCB上额外增设保护元件，简化外围电路设计。

　　从安装边界尺寸来看，该器件基板为正方形，长宽尺寸适配常规12mm*12mm的COB光源安装座，安装时可通过基板背面的导热胶层与灯具散热器直接贴合，半球形荧光胶层的最高点距离基板表面的高度控制在2.2mm以内，设计灯具透镜或反光杯时，可直接按照该高度预留光学腔空间，避免透镜压碰到胶层导致的光效损失或胶层损伤。两个长圆形焊盘的间距符合行业通用的COB供电引脚间距标准，可直接匹配市面上通用的COB光源压接端子，无需定制专用接插件，降低灯具生产的物料采购成本。在散热设计匹配上，陶瓷基板的导热系数远高于普通FR4基板，工作时芯片产生的热量可通过基板快速传导至背面的散热器，设计散热结构时，只需保证安装面的平面度公差在0.05mm以内，涂抹均匀的导热硅脂即可满足散热要求，无需额外增设均热板结构，能有效缩小整灯的体积。

　　在实际设备选型过程中，这类COB光源的结构形态直接决定了灯具的光学腔设计、散热结构尺寸以及安装固定方式，通过三维模型可提前完成干涉检查：比如验证反光杯的安装高度是否会遮挡发光面、压接端子装配后是否会与透镜结构产生空间冲突、散热器的安装螺孔位置是否与基板边缘预留足够安全距离，避免开模后才发现结构适配问题，大幅缩短灯具产品的开发周期。对于电子结构工程师而言，精准的三维模型还可用于模拟器件工作时的热分布，结合基板的导热参数优化散热鳍片的排布方向，提升整灯的工作稳定性，延长光源的使用寿命。
