红色4mm面板安装型香蕉插座结构

　　日常做测试类电源设备的结构设计时，面板接线端子的选型和建模是绕不开的细节，这款红色4mm香蕉插座，就是针对低压大电流测试场景设计的面板接插件，之前做13.4V PSU项目时，这类端子是面板外露交互部件里需要重点核对安装边界的零件。从实际使用场景来说，这类插座主要用在实验电源、测试治具、小型供电设备的面板上，用来外接测试表笔或者负载引线，24A的额定载流能力，刚好覆盖中小功率直流供电设备的外接输出需求，红色的外观标识也对应直流回路的正极接线位，和常见的黑色负极插座形成明确的视觉区分，避免操作人员接线时出现极性反接的失误。

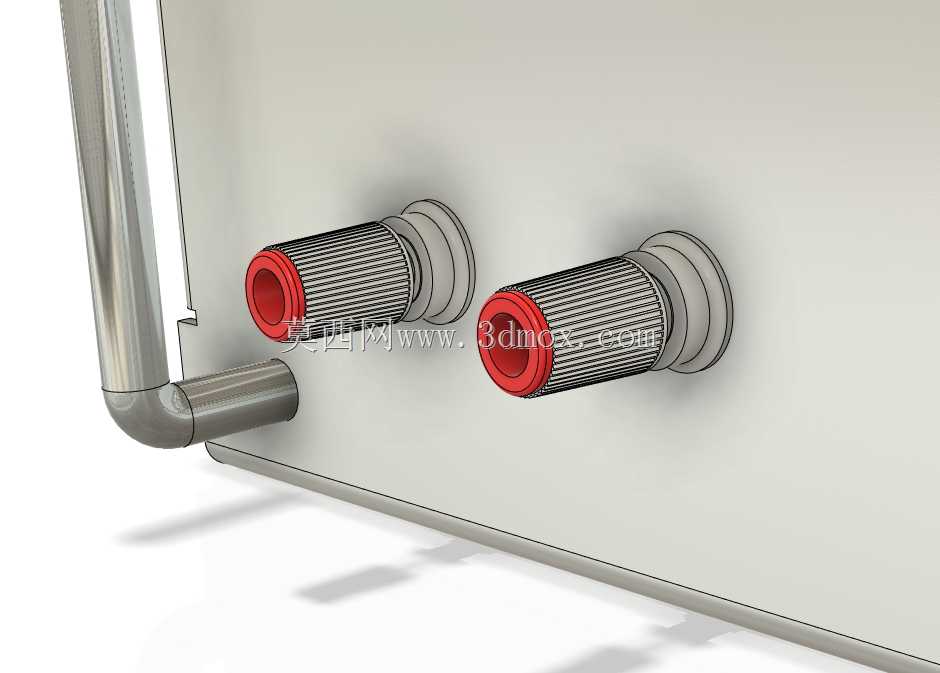

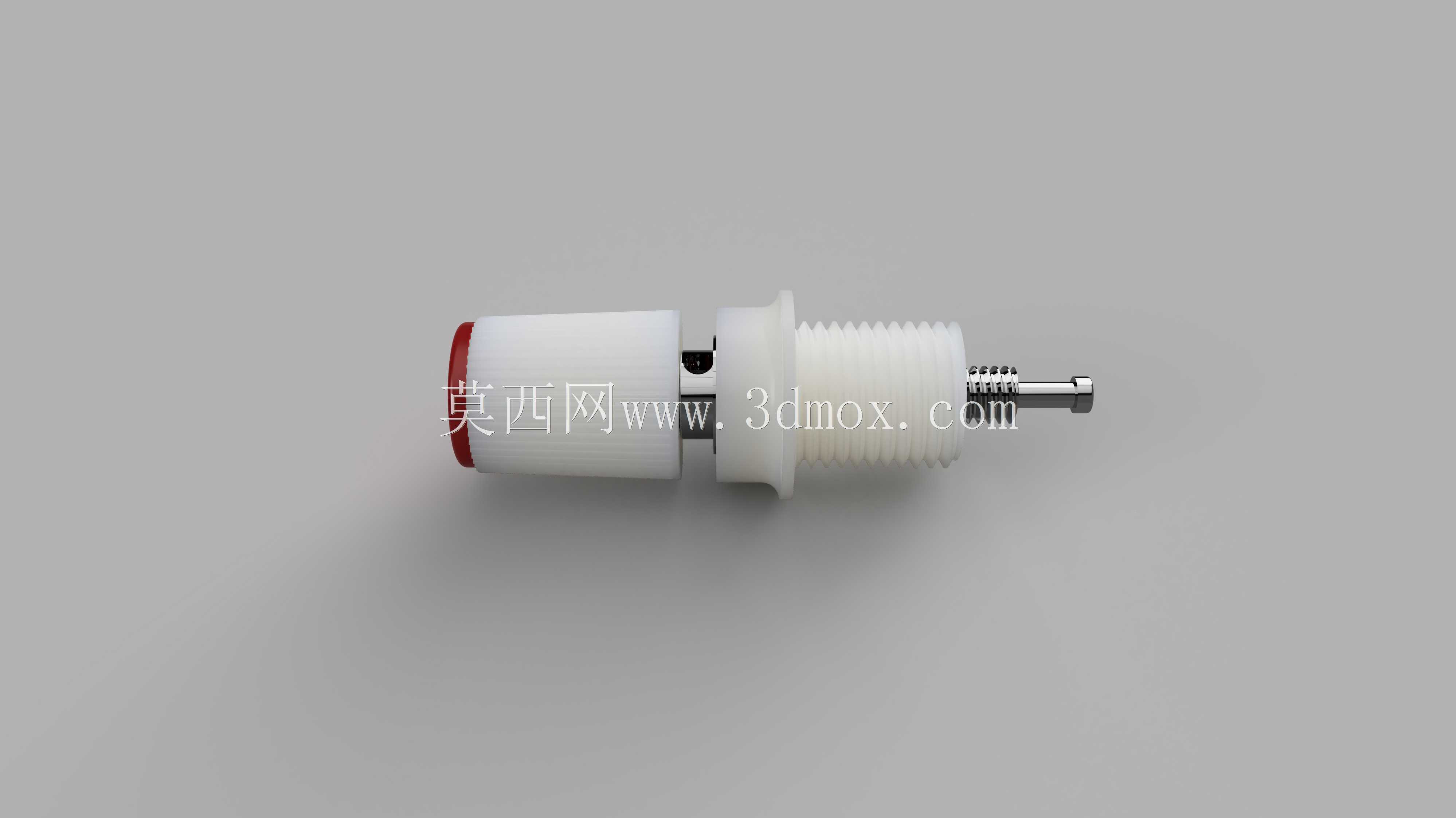

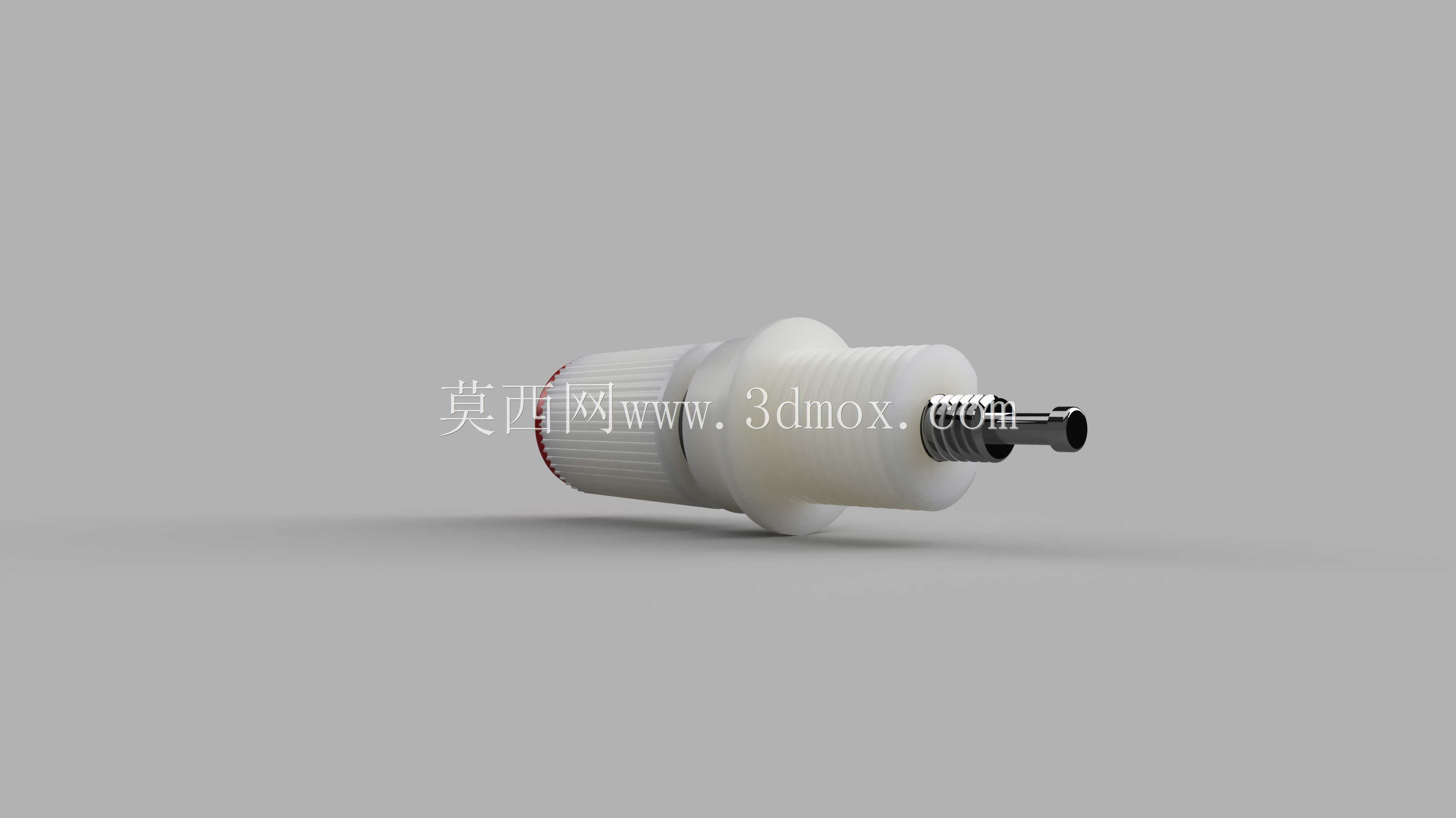

　　设计这款零件的三维结构时，首先要考虑的是面板安装的适配性，整个插座采用螺纹锁紧的安装方式，设置了两段外螺纹结构，靠近操作端的M10x1.0螺纹用来穿过面板开孔，配合配套的锁紧螺母就能把插座固定在设备面板上，面板开孔只需要按照M10螺纹的小径预留间隙即可，不需要额外做复杂的卡扣结构，安装和后期维护更换都很方便；尾部的M4x0.7螺纹是接线端的固定结构，用来锁紧接入的导线线鼻，保证大电流通过时接触电阻足够小，不会因为接触不良出现局部发热的问题。整体长度控制在42.3mm，这个尺寸是综合了面板厚度、内部接线空间、操作端插拔行程确定的：操作端的滚花防滑结构长度足够，插拔香蕉插头时手指有足够的施力位置，不会因为外露长度太短导致插拔打滑；中间的法兰限位台阶刚好贴住面板外侧，既可以挡住安装开孔的毛刺，也能作为安装时的轴向定位基准，不需要额外测量安装深度，拧动锁紧螺母直到法兰贴紧面板即可完成固定。

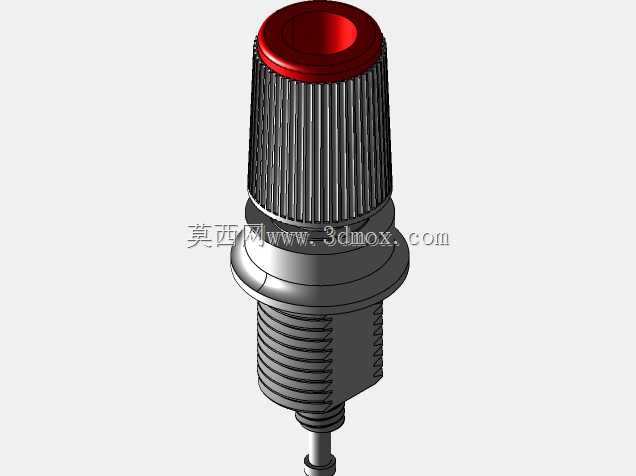

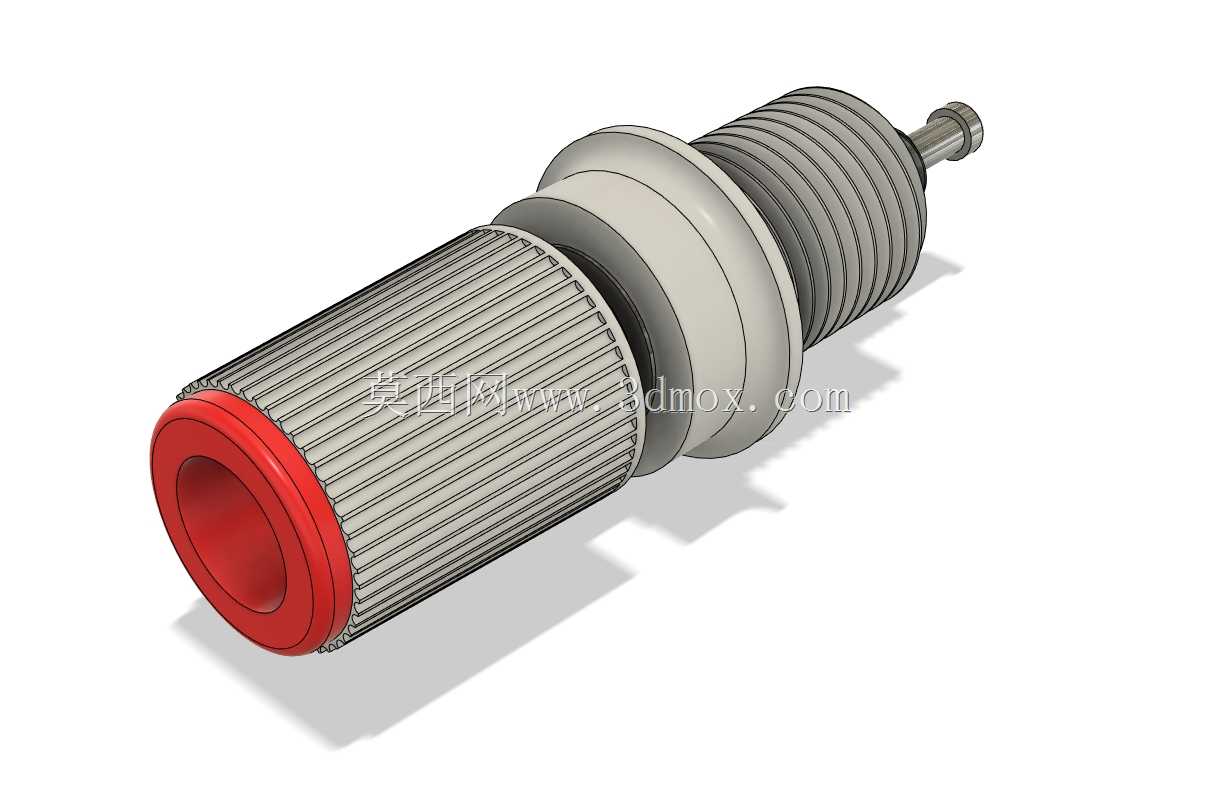

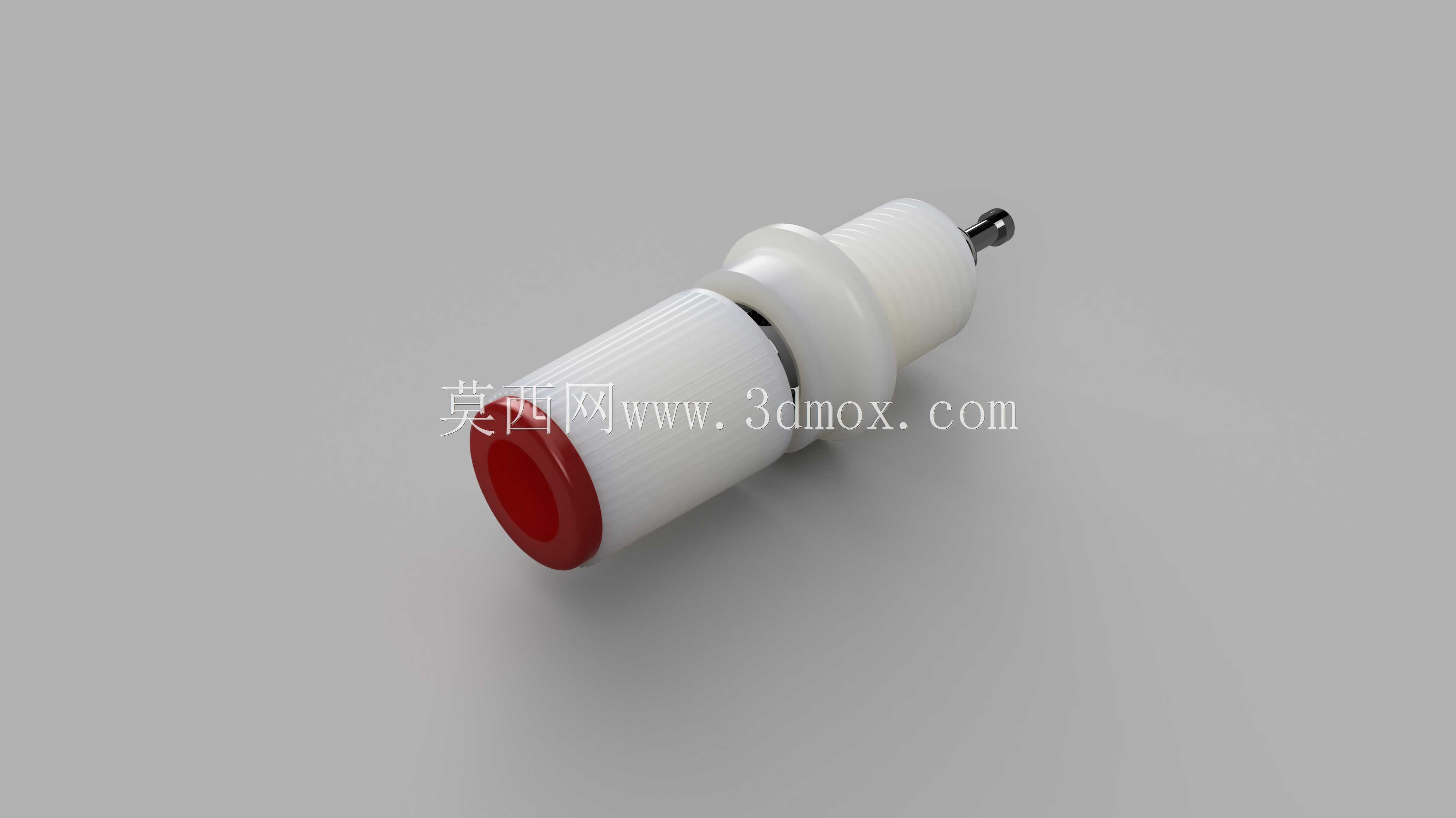

　　操作端的红色帽盖采用绝缘材质，和下方的金属导电主体做了可靠的隔离，即使在带低压电的状态下插拔插头，也不会出现操作人员误触导电部分的风险，金属主体的外表面做了细密的滚花处理？不对，仔细看结构，金属部分的竖纹是和绝缘帽衔接的定位结构，哦不对，外露的金属段是螺纹下方的衔接段，真正的插拔接触腔在红色绝缘帽的内部，香蕉插头插入后会和内部的弹性接触件紧密贴合，保证多次插拔后依然有稳定的接触压力，不会因为长期使用出现接触松垮的问题。尾部的接线柱除了螺纹锁紧结构，还预留了焊线的空间，如果是采用焊接接线的工艺，也可以直接把导线焊在接线端，再用尾部的螺纹结构套上绝缘护套，避免内部引线和设备机壳出现短路。

　　做三维建模的时候，这类接插件的细节不能只做外形示意，必须把两段螺纹的螺距、法兰的直径、绝缘帽的插拔导向倒角都做准确，不然在整机装配的时候，很容易出现面板开孔和螺纹不匹配、锁紧螺母无法拧到位、和相邻的其他端子或者面板控件出现干涉的问题。比如之前做同类项目时，就遇到过端子长度建模偏差1.5mm，导致内部接线空间不足，导线弯折半径不够出现线芯断裂的问题，所以这款插座的42.3mm总长度是必须严格控制的尺寸边界，从面板外侧的绝缘帽顶端到尾部接线端的最末端，每个台阶的轴向尺寸都要和实际零件对应，才能在虚拟装配时提前发现空间干涉问题。另外，红色绝缘帽的顶端做了内凹的弧形设计，既可以作为极性标识的视觉焦点，也能在插头插入时起到导向作用，插头不需要完全对准中心，顺着内凹的弧面就能滑入接触腔，提升现场操作的便捷性。金属主体的材质一般采用黄铜镀镍，既有足够的导电性能，也有不错的抗锈蚀能力，适合在实验室或者车间的常规环境下长期使用，不会因为环境湿度变化出现接触件氧化导致载流能力下降的问题。
