烙铁焊接架固定座焊料放置工装

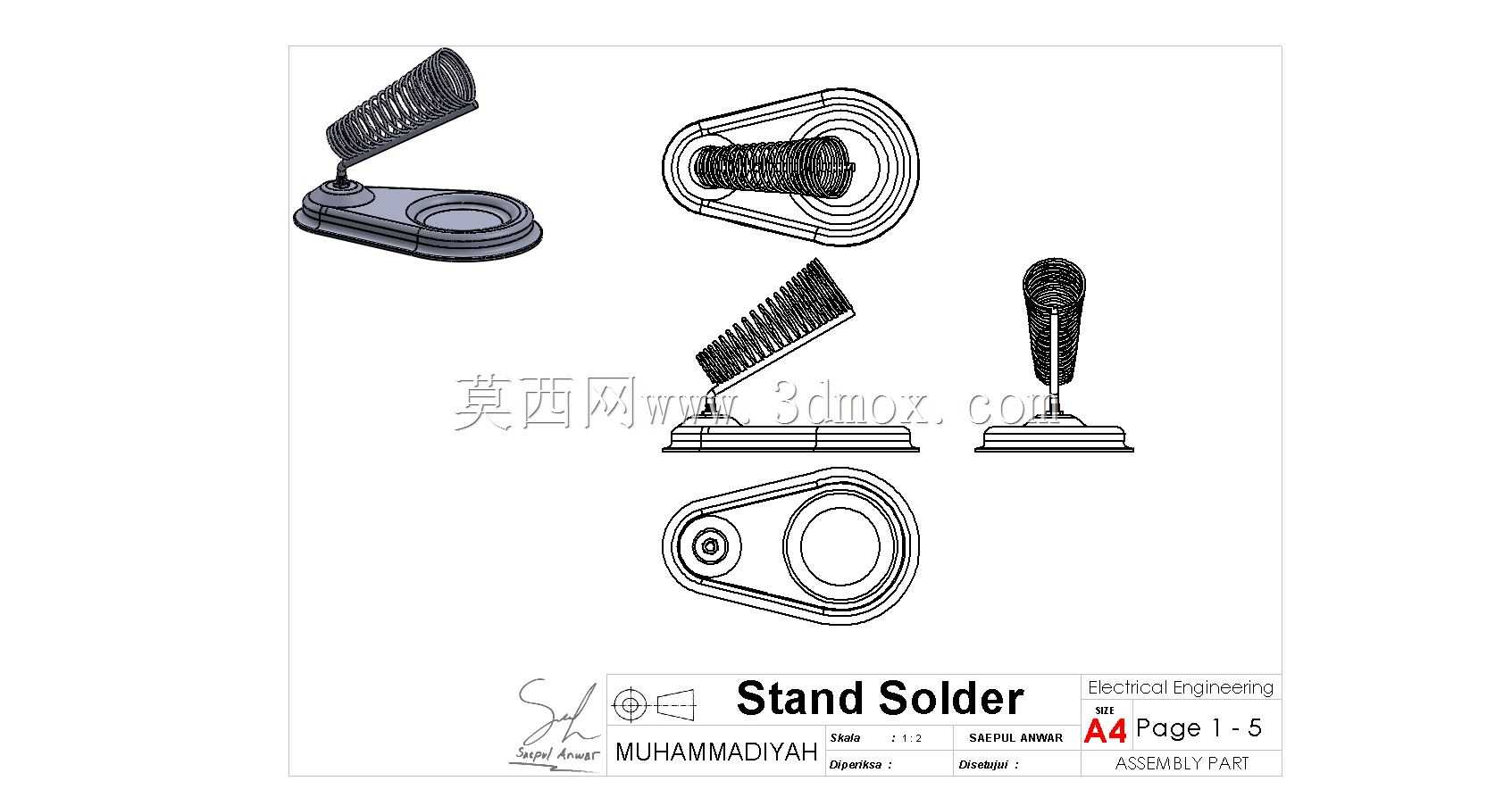

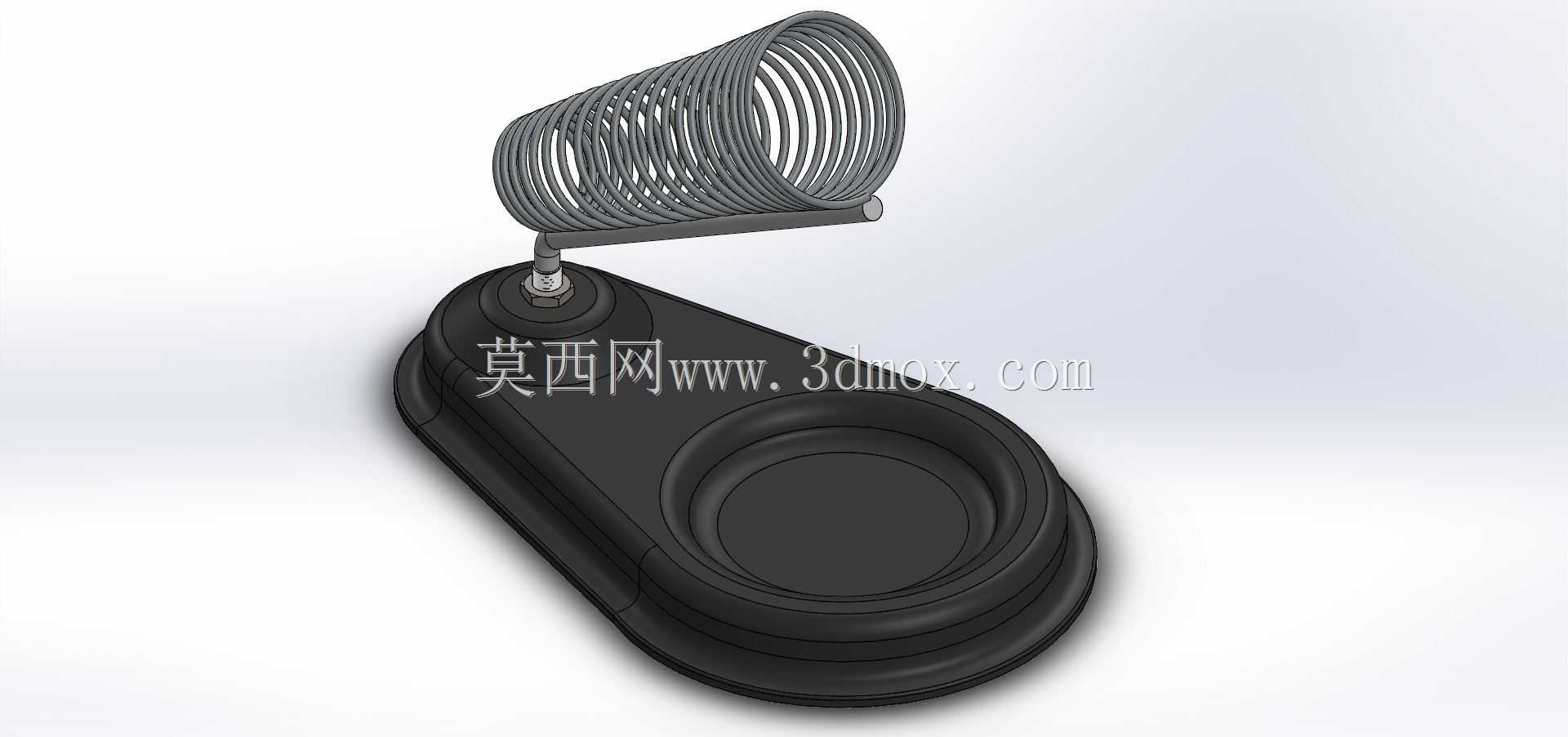

　　这款焊接工位配套的固定座装置，是电子组装、线束加工、电路板返修等焊接作业场景里的常用工位器具，主要用来承插放置高温电烙铁，同时配套收纳焊锡丝卷，解决焊接作业时烙铁随意放置引发的台面烫伤、焊锡滴落污染、工具滑落等现场问题。从结构设计来看，装置分为底座承托区、烙铁支撑弹簧架两个核心功能部分，底座采用上窄下宽的椭形流线结构，底部做了加宽的贴合边设计，放置在工作台面时具备足够的抗倾覆能力，即使操作人员不小心碰擦到支架部分，也不会轻易侧翻导致高温烙铁掉落引发安全隐患。

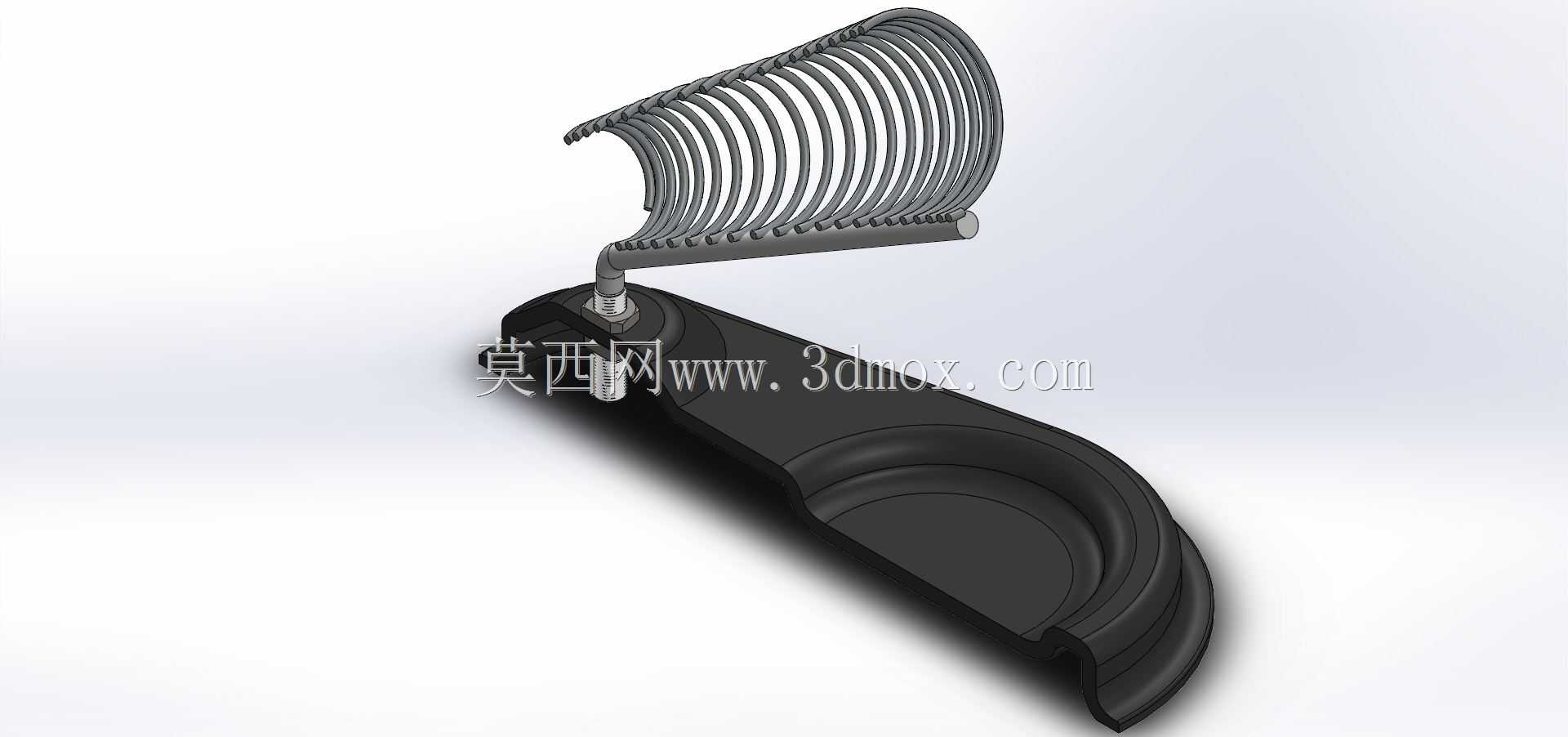

　　底座表面设置了内凹的圆形承托槽，这个槽位一方面可以承接烙铁头滴落的残留焊锡、助焊剂残渣，避免焊锡直接滴落在工作台面造成台面烧蚀或残留难以清理的污渍，另一方面也可以临时放置焊接时用到的小规格辅助工具，比如高温海绵、镊子头、小型助焊膏盒等，减少操作人员拿取工具的移动距离，提升单次焊接作业的连贯性。上方的烙铁支撑部分采用螺旋弹簧结构，这种设计相比固定式的金属卡槽有更灵活的适配性，不同直径规格的直柄烙铁、弯柄烙铁都可以顺利插入弹簧间隙放置，弹簧的螺旋间隙可以自然通风，帮助使用后的烙铁头快速散热，同时弹簧本身的金属材质具备耐高温特性，长期接触高温烙铁手柄也不会出现变形、熔融的问题。弹簧架和底座之间采用球铰式连接结构，可以根据操作人员的作业习惯、工位的摆放位置调整弹簧架的倾斜角度，不管是左手操作还是右手操作的作业人员，都可以把支架调整到最顺手的取放角度，减少作业时的手腕扭转幅度，降低长时间焊接作业的疲劳感。底座的整体轮廓做了圆角过渡处理，没有尖锐的棱角，避免作业过程中磕碰划伤手臂，底座底部可以根据使用需求粘贴防滑硅胶垫，进一步提升放置时的摩擦力，在光滑的防静电工作台面、不锈钢工作台面都能稳定放置，不会出现滑移问题。

　　从安装边界来看，这款装置属于桌面放置式工装，不需要在工作台面打孔固定，也不需要外接任何管线，整体占用的台面空间很小，椭形底座的最长尺寸适配常规电子工位的台面预留空间，不会和台面上的焊台、放大镜架、物料盒等其他工位器具产生位置干涉。在实际产线应用中，这类固定座通常和恒温焊台配套摆放在工位的顺手侧，焊锡丝卷可以直接套在弹簧架的横向轴杆上，抽拉焊锡丝的时候轴杆会跟随转动，不会出现焊锡丝打结、拉扯不动的问题，操作人员单手就可以完成抽拉焊锡、取放烙铁的动作，不需要双手配合调整工具位置，对于小批量多品种的电子组装作业、维修返修作业来说，能够有效减少无效动作时间，提升焊接作业的效率。

　　结构设计上充分考虑了长期使用的维护需求，整个装置没有复杂的连接缝隙，底座上的焊锡残渣冷却后可以直接剥离清理，弹簧部分如果沾附过多焊锡残留，也可以快速拆卸下来进行清洁或者更换，不需要整体报废更换，降低了工位器具的长期使用成本。弹簧架的倾斜角度调整结构带有阻尼限位，调整到合适角度后不会自行下垂转动，能够稳定保持设定的支撑角度，即使频繁取放烙铁也不会出现位置偏移。底座的内凹槽深度经过实际作业验证，既可以容纳足够多的焊锡残渣，减少清理频次，又不会因为槽体过深导致小配件掉落后难以取出，槽体边缘做了加厚处理，长期使用不会因为磕碰出现边缘开裂、变形的问题。
