采油井口用光杆密封填料函结构

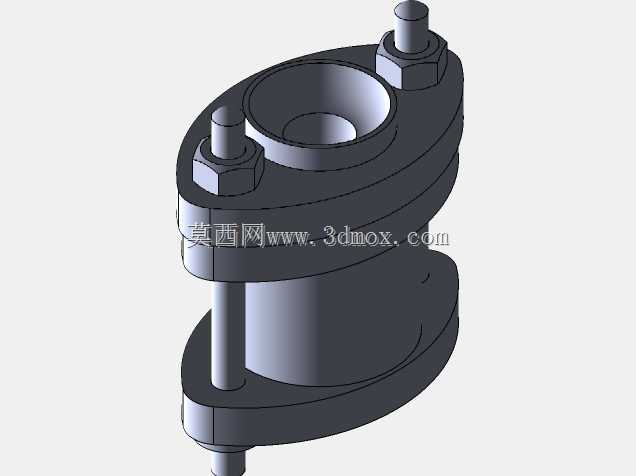

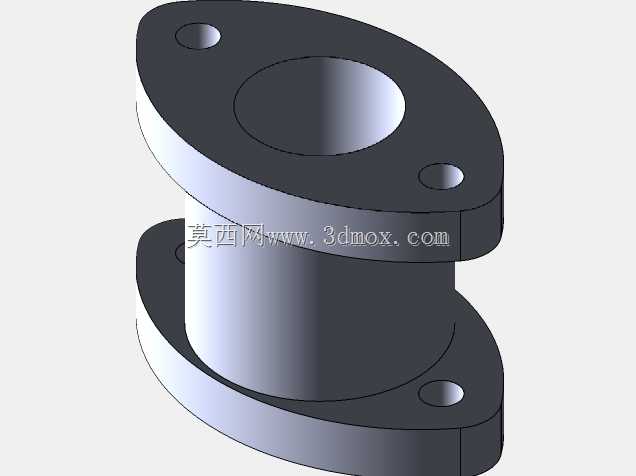

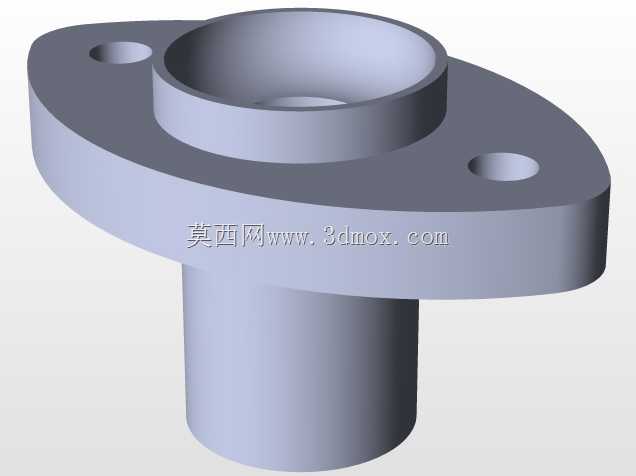

　　在陆上采油井场的井口装置布局中，填料函是安装在抽油三通正上方的核心密封部件，其核心作用是封堵光杆与井口腔体之间的环形间隙，避免井内产出的油气混合液沿光杆轴向泄漏到外部大气环境中，是保障井场生产安全、减少无组织排放的关键结构件。从现场安装边界来看，该填料函采用上下法兰对接的分体式结构，下部法兰与抽油三通的上法兰端面匹配，通过沿圆周均布的三根螺柱配合六角螺母实现压紧锁紧，安装时需保证法兰端面的同轴度偏差不超过0.2mm，避免光杆往复运动时出现偏磨导致密封失效。上部的压盖结构为中心带通孔的回转体，通孔内径与光杆外径预留0.3-0.5mm的运动间隙，既不会阻碍光杆的上下往复抽油动作，也能为内部填料提供均匀的轴向压紧力。

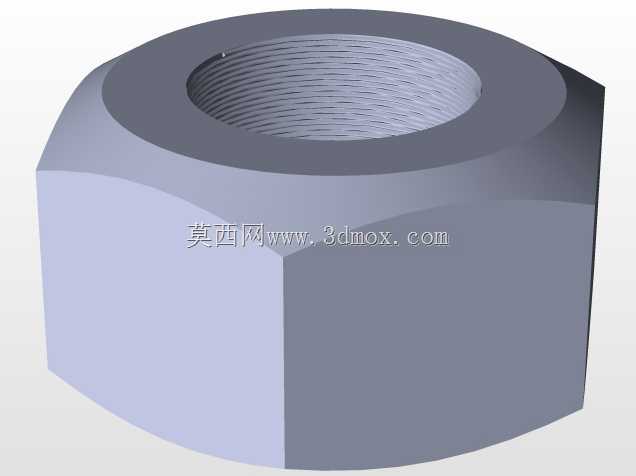

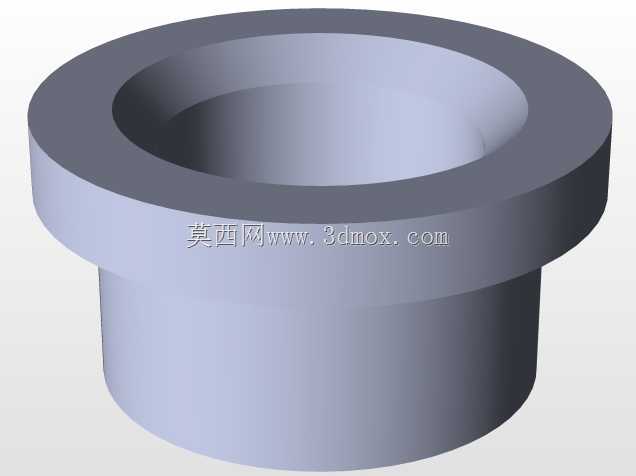

　　设计过程中，首先要匹配现场常用的光杆直径规格，确定中心通孔的尺寸基准，再根据井口的额定工作压力计算填料腔的深度与内径，填料腔内部填充的密封填料通常采用耐油橡胶夹芳纶纤维的材质，能够耐受井液内的原油、地层水及少量腐蚀介质的长期侵蚀，同时适应光杆往复运动带来的摩擦损耗。压盖与本体之间的法兰压紧面设计有定位止口，能够保证压盖压紧时不会出现径向偏移，避免填料受力不均出现局部泄漏。沿圆周布置的紧固螺柱采用等距分布的设计，现场安装时需按照对角顺序逐步拧紧螺母，保证压盖对填料的压力沿圆周方向均匀传递，避免单侧压紧过度导致光杆摩擦阻力增大，增加抽油机的运行负载。

　　从结构功能来看，当填料出现磨损导致密封性能下降时，无需整体拆解填料函，只需适当拧紧螺母推动压盖轴向移动，即可补偿填料的磨损量，重新实现密封效果，大幅降低现场维护的工作量与停机时间。填料函的本体外壁设计有多层环形加强筋，既能够提升本体的结构刚度，承受井内的压力波动，也能在一定程度上增加散热面积，降低光杆与填料摩擦产生的热量积聚，延长填料的使用寿命。在实际选型应用中，需要匹配对应井口的压力等级、光杆直径以及抽油三通的法兰连接尺寸，确保安装后法兰密封面无错位，光杆在通孔内能够无卡滞地完成上下往复运动。

　　建模过程中需重点保证各回转特征的同轴度要求，螺柱安装孔的位置度公差需控制在0.1mm以内，止口配合面的尺寸公差采用H7/h6的间隙配合，既方便现场安装对位，也能保证压紧后的密封可靠性。此外，填料函的上下端面均设计有密封槽，可安装耐油橡胶垫片实现法兰端面的静密封，避免对接面出现渗漏，整体结构无复杂的异形曲面，所有零部件均采用常规机械加工工艺即可实现制造，加工成本较低，同时具备较高的可靠性，能够适应野外井场的复杂工况，在-30℃到80℃的环境温度范围内均可稳定工作，不会因环境温度变化出现结构变形或密封材料失效的问题。
