小型薄型执行元件CQ2系列结构设计

　　在自动化产线的紧凑工位布局中，气动执行元件的安装空间往往被压缩到极致，这类薄型结构的执行部件正是为解决狭小空间的直线驱动需求而设计。从实际应用场景来看，这类元件常被部署在电子装配线的工件夹紧工位、小型工装的定位顶出机构、包装设备的短行程推料单元，以及检测设备的探头进给结构中，相较于标准长行程气缸，其轴向尺寸缩短近40%，能够在不牺牲输出推力的前提下，大幅降低机构的整体占用空间。

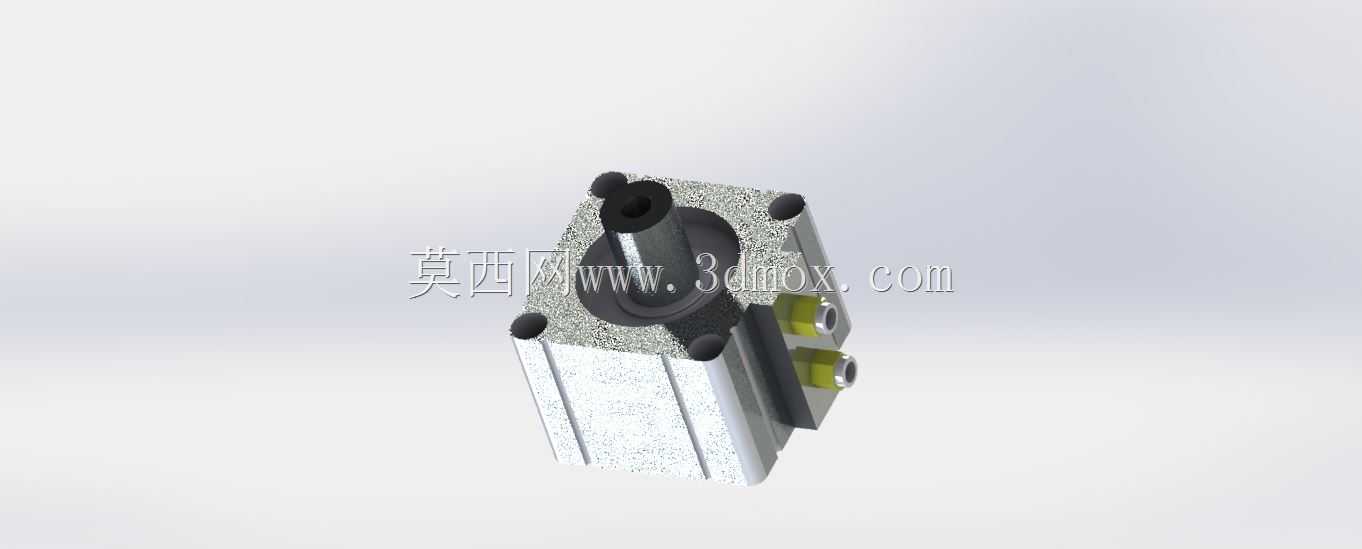

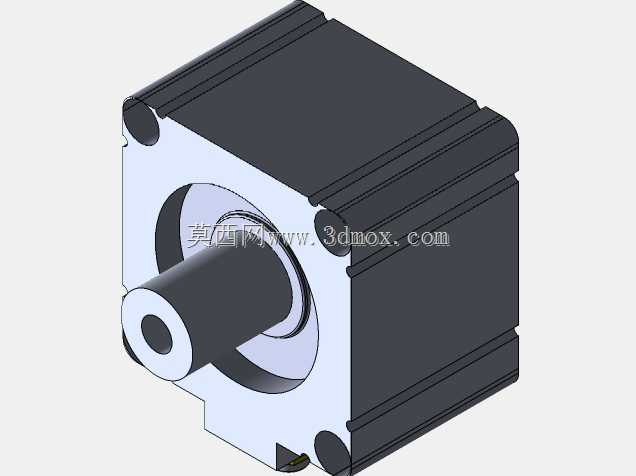

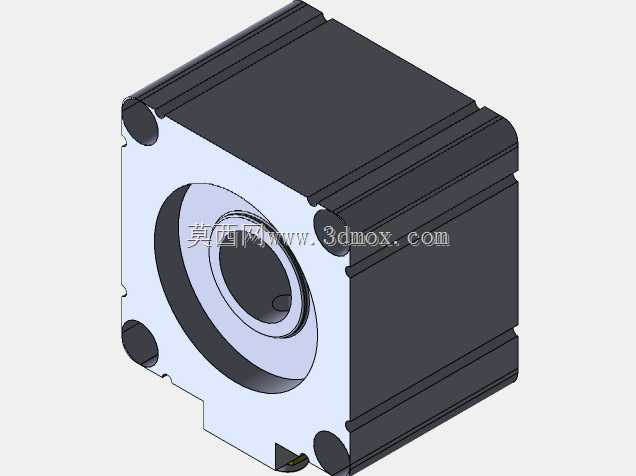

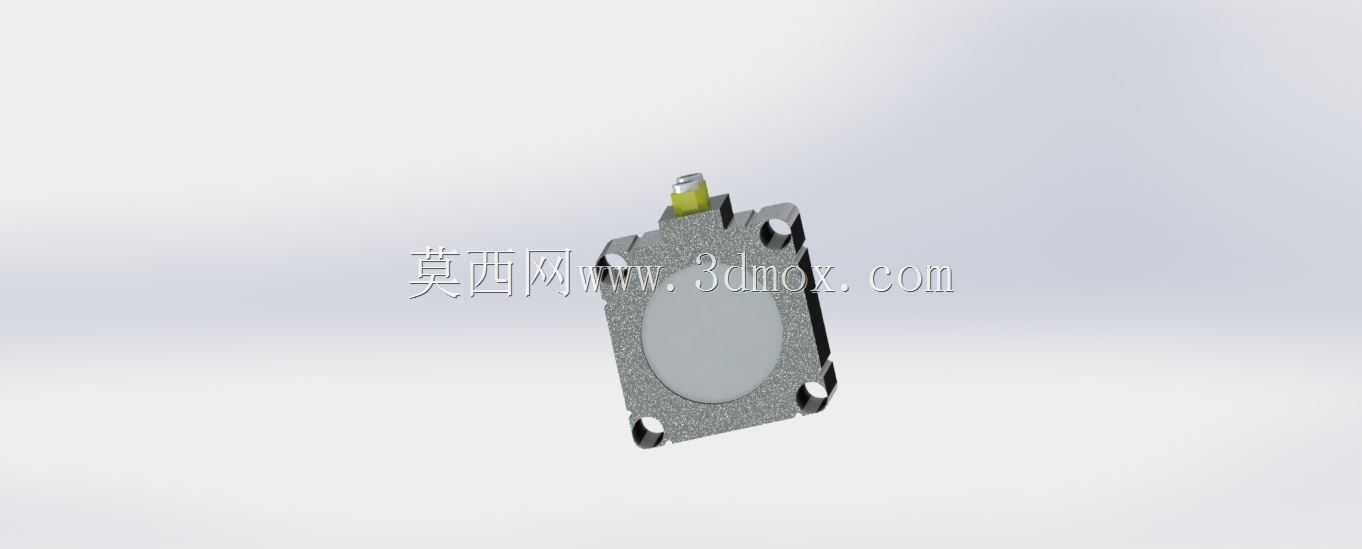

　　从结构设计思路来看，该款执行元件采用方形端盖与一体化缸体的组合结构，四个角位预留的安装沉孔可直接从正面完成锁附固定，无需额外加装安装支架，既减少了装配环节的零件数量，也避免了支架连接带来的累计公差。缸体端面的圆形区域为活塞的运动端面，表面做了硬质阳极氧化处理，能够在长期往复摩擦中保持较低的表面粗糙度，减少密封圈的磨损速率，延长元件的整体使用寿命。顶部伸出的细杆为活塞杆输出端，杆端做了倒角处理，方便配套连接各类非标接头、推块或者压头，适配不同工位的执行端需求。

　　在安装边界的考量上，设计阶段就将元件的外形轮廓做了规整化处理，四个安装孔的中心距遵循通用气动元件的安装孔位标准，能够直接替换同规格的同类薄型执行元件，无需对现有工装的安装板做二次打孔修改。元件的侧向没有突出的气嘴结构，气路接口可根据实际安装方向选择从侧面或者端面接入，进一步适配不同方向的管路布局需求，避免气路管路与周边机构产生运动干涉。

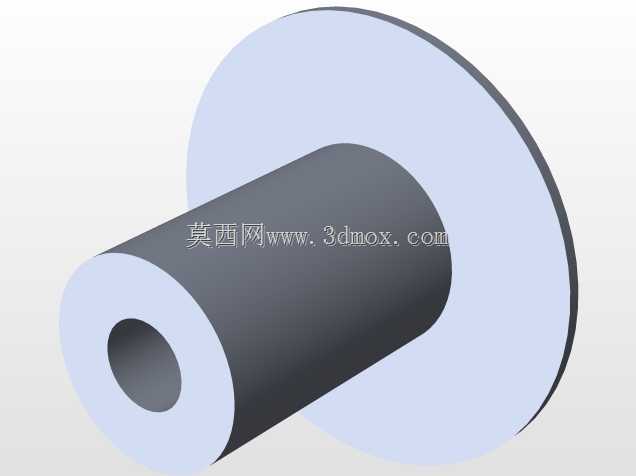

　　从功能特性层面分析，该类执行元件的活塞采用双向密封圈结构，能够在0.1-1.0MPa的工作气压范围内保持稳定的动密封性能，不会因为频繁往复运动出现内泄漏导致的推力不足问题。端盖与缸体的连接部位采用内置螺栓锁紧，外部没有突出的紧固件，既避免了生产过程中灰尘、切削液进入元件内部造成密封件损坏，也让元件的外表面更加光滑，方便日常清洁维护，适配食品、电子等对生产环境洁净度有一定要求的行业场景。

　　在实际选型匹配过程中，结构工程师需要重点核对元件的行程参数与安装孔位尺寸，确保活塞杆伸出后的最大长度不会与周边运动部件产生碰撞，同时要根据工位所需的推压力计算所需的缸径，避免选型过大造成气源浪费，或者选型过小导致推力不足无法完成既定动作。该款结构的三维模型完整还原了元件的所有外部安装特征，包括安装沉孔的深度、活塞杆的直径与伸出长度、各个端面的平面度基准，在做机构整体装配仿真时，可以直接导入模型做干涉检查，提前发现布局中存在的空间冲突问题，减少实物装配阶段的整改工作量。

　　不同于重型气动执行元件，这类薄型元件的自身重量更轻，安装在移动机构上时不会带来过多的额外负载，能够提升移动工位的运动响应速度，降低驱动电机的负载功率。在做三维建模时，所有的倒角、圆角特征都按照实物的加工工艺做了还原，比如安装孔的入口倒角、缸体边缘的去毛刺圆角，这些细节特征虽然不影响元件的核心功能，但在做装配干涉检查时，能够避免因为模型棱角过于尖锐导致的误判，让仿真结果更贴近实际装配状态。对于需要做设备虚拟调试的工程师来说，精准的三维模型还可以用来做运动路径规划，验证活塞杆在全行程运动过程中，与周边的传感器、管线、工件夹具之间的安全距离，确保设备运行过程中不会出现剐蹭、碰撞等问题。
