微型射频带通滤波器结构设计参考

　　在射频通信、测试测量、微波电路系统的搭建过程中，带通滤波器是不可或缺的无源器件，其核心作用是允许特定频段的射频信号顺利通过，同时对通带外的杂散信号、谐波干扰进行有效抑制，保障信号传输的纯净度，避免不同频段信号之间产生串扰，影响整套电路系统的工作稳定性。这类微型射频带通滤波器常被集成在小型化通信终端、射频测试工装、嵌入式信号处理模块当中，受安装空间限制，其外形结构、安装接口的设计合理性，会直接影响整机的布局紧凑度与装配效率。

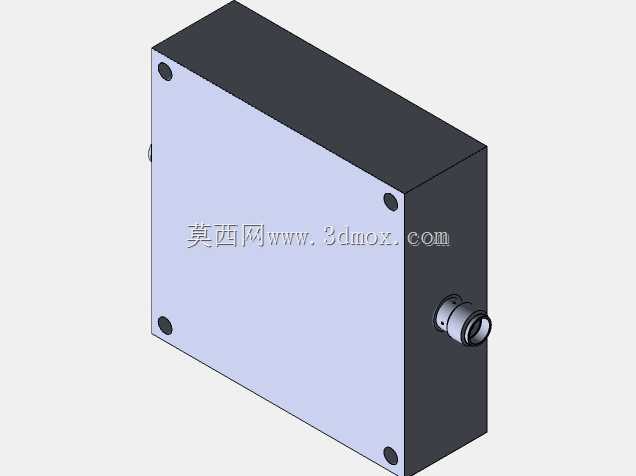

　　从结构设计层面来看，该款滤波器采用封闭式金属壳体设计，壳体主体分为盒体与侧置接口两个核心部分，盒体为规则长方体结构，边角做小圆弧过渡处理，既避免锐边在装配过程中划伤操作人员或相邻线路，也能在有限空间内最大化内部腔体容积，为内部滤波电路、谐振元件预留足够的排布空间。壳体表面采用哑光金属处理工艺，一方面可以提升壳体的电磁屏蔽效能，减少外界电磁干扰对内部滤波电路的影响，同时也能避免壳体自身的信号反射对周边射频器件造成干扰；另一方面金属壳体具备良好的散热性能，可将器件工作过程中产生的热量快速传导至安装基面，保障器件在额定功率下长期稳定工作。

　　安装边界方面，壳体四个角位预留了沉头安装孔位，可通过标准紧固件直接固定在设备的安装基板或屏蔽腔体内，孔位的位置度公差在建模过程中做了严格约束，确保批量装配时的互换性，无需额外调整即可完成对位安装。侧置的射频同轴接口采用标准SMA型接口结构，接口与壳体之间做了同轴度限位设计，保证接口内导体与内部电路的连接精度，降低信号传输过程中的驻波比，减少信号损耗。接口伸出壳体的长度经过合理控制，既保证与外部射频线缆连接时的插拔空间，也不会因伸出过长占用额外的设备内部空间，适配紧凑化的电路布局需求。

　　在实际工程应用中，这类带通滤波器的选型与结构适配需要结合整机的安装空间、接口走向、屏蔽要求综合考量，三维模型的构建完整还原了器件的外部轮廓、安装孔位、接口尺寸等关键装配要素，结构设计人员在进行整机布局时，可以直接调用该模型进行干涉检查、安装空间预留、走线路径规划，避免在实际装配阶段出现孔位错位、接口与周边器件干涉、安装空间不足等问题。不同于原理性的电路设计，结构层面的三维建模需要重点关注器件的装配公差配合，比如安装孔的孔径与紧固件的匹配间隙、接口端面与安装面的相对位置尺寸、壳体外形的最大轮廓边界，这些参数都会直接影响最终的装配效果。该模型在构建过程中对所有装配关联尺寸都做了参数化约束，能够为不同场景下的结构适配提供准确的尺寸参考，无论是用于通信设备的射频前端布局，还是测试仪器的信号通路搭建，都能帮助设计人员快速完成器件的布局定位，减少反复核对实物尺寸、调整安装结构的工作量，提升整体设计效率。同时封闭式的壳体结构设计也考虑了器件的防护需求，能够在常规工业环境下阻挡粉尘、潮气对内部电路的侵蚀，提升器件的环境适应性，适配更多复杂工况下的使用需求。
