带蓝牙WiFi定位的租赁设备智能控制板

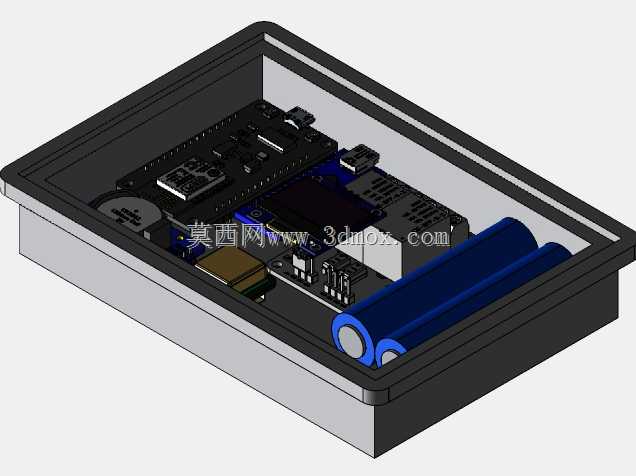

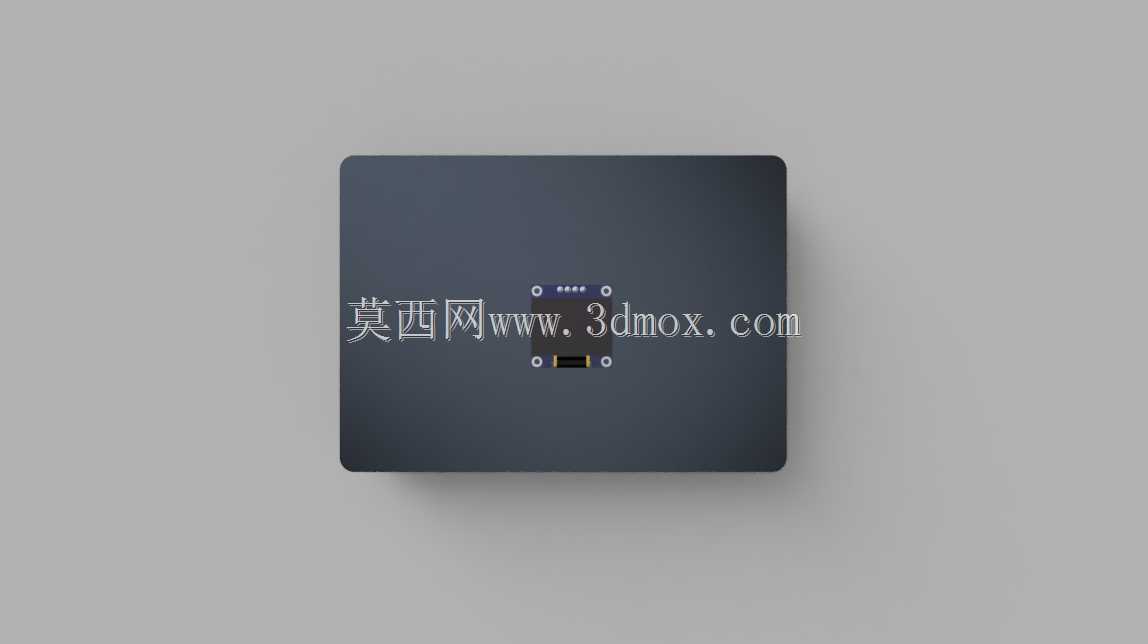

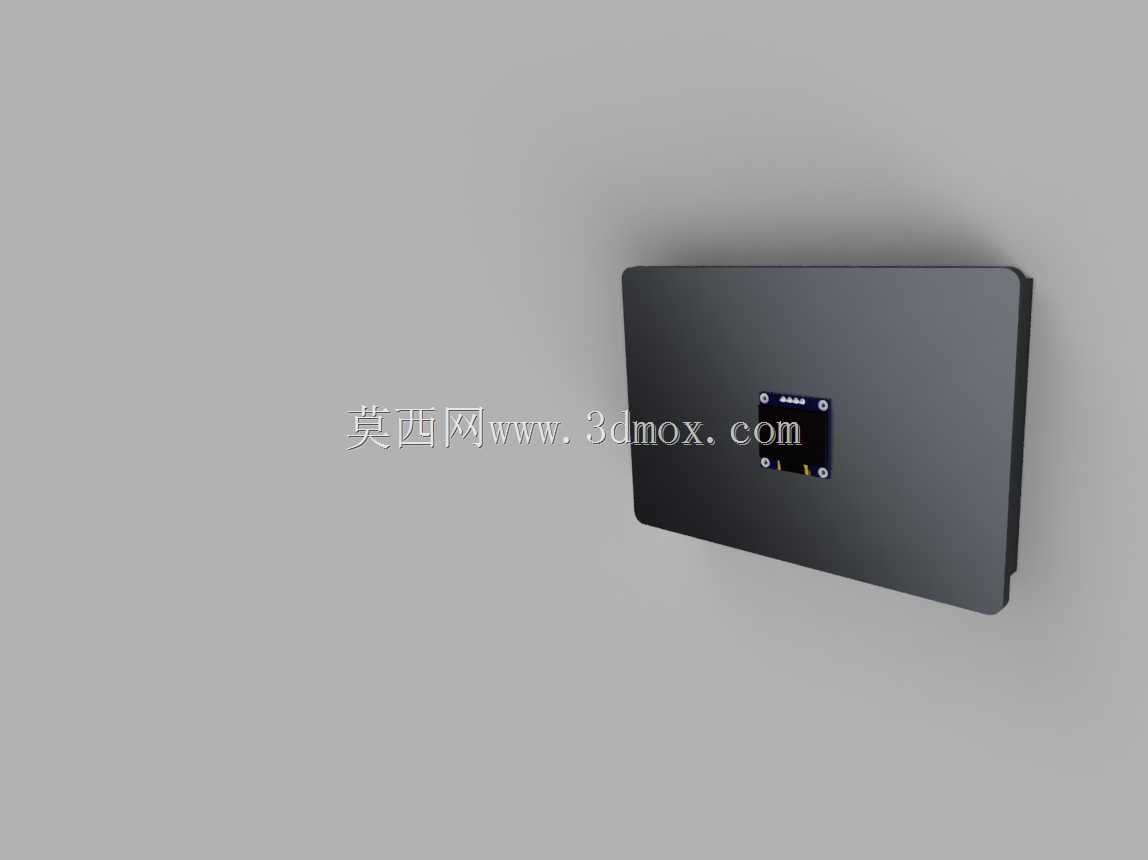

　　这款控制板的设计初衷，是解决工程租赁场景下长期存在的设备管控痛点——很多户外部署的中小型租赁设备，比如分布式施工用的临时供电模块、户外作业的小型机具、共享类工程设备，过去常出现租金逾期无法追溯、设备位置不明被挪用、非授权拆机难以预警的问题，传统的机械锁具或者简单通断控制，已经没法满足分散式租赁的管理需求。从结构布局来看，整块控制板采用嵌入式安装设计，外壳做了窄边围框处理，安装时可以直接嵌入设备预留的电控仓槽内，围框边缘预留了2mm的密封胶条槽位，适配户外场景下的防尘防泼溅需求，整体安装深度控制在65mm以内，不会占用过多设备内部的走线空间，对于存量租赁设备的改造也十分友好，不需要大幅改动原有电控仓的结构，只需要预留对应尺寸的开孔即可完成固定。

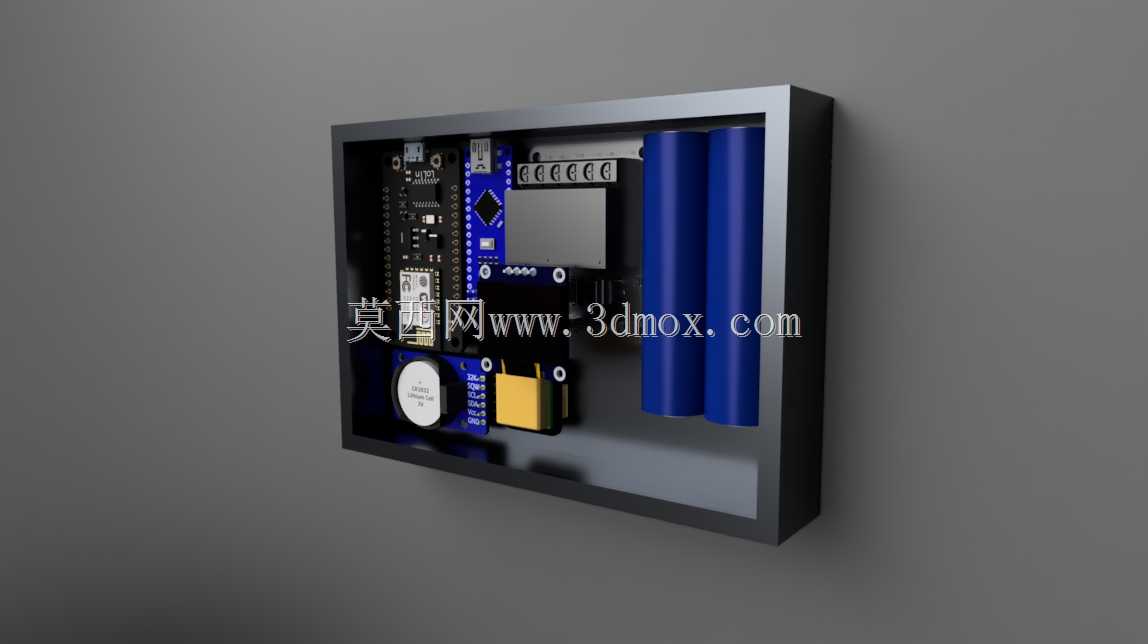

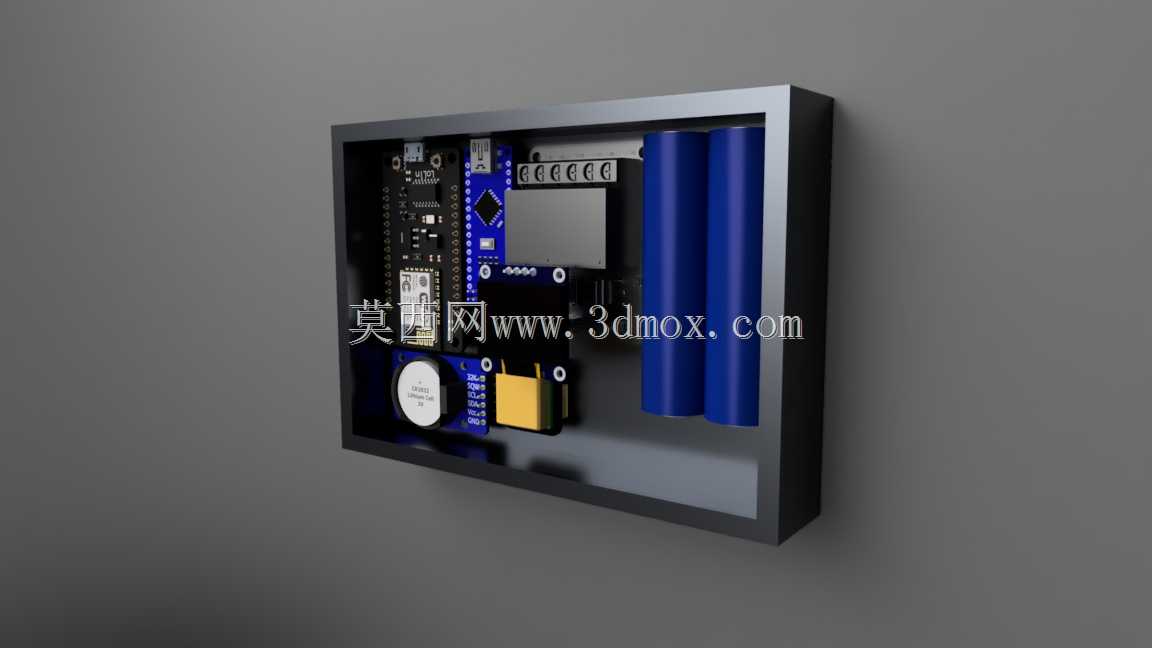

　　板载的功能模块布局做了充分的电磁兼容考量，蓝牙与WiFi通信模块布置在板卡靠近外壳侧边的位置，避开了功率器件的电磁干扰区域，保证无线信号的穿透能力，即使安装在金属外壳的设备内部，也能维持稳定的信号连接；GPS定位模块的天线预留了独立的馈线走线槽，可根据安装场景将天线延伸至设备无金属遮挡的位置，避免定位漂移。供电部分采用宽电压输入设计，适配租赁设备常见的12V、24V直流供电场景，板载的储能电容可以在设备主供电意外断开时维持短时间的工作状态，完成断电位置上报与状态记录，避免恶意剪线逃费的情况。

　　功能逻辑上，控制板可以通过蓝牙实现近距离的设备调试与权限校验，运维人员到场后不需要拆开设备外壳，通过手持终端即可完成参数配置、状态查询；WiFi模块用于设备部署在有固定网络覆盖场景下的持续数据回传，将设备的运行时长、位置信息、供电状态实时同步到管理后台，当出现租金逾期的情况，后台可以远程下发控制指令，切断设备的动力输出回路，直到费用补缴完成后自动恢复授权；GPS模块则负责无网络覆盖区域的位置记录，设备每次连接到网络时会自动补传离线阶段的位置轨迹，方便租赁方掌握设备的实际使用地点，避免设备被违规转移到约定范围外使用。

　　板卡上的接口全部采用防反插的卧式接线端子，强电与弱电接口分两侧布置，间距保持在8mm以上，避免接线时误触碰导致的短路问题，端子旁都做了清晰的丝印标识，现场施工人员不需要对照图纸即可完成接线，降低改造施工的出错概率。外壳的边角做了R3的圆角处理，避免安装时划伤施工人员，表面采用哑光磨砂工艺，减少户外长期使用后的积灰与划痕残留。在散热设计上，板载的功率器件都贴合在外壳的金属内框上，通过外壳本身作为散热体，不需要额外加装散热风扇，既减少了故障点，也能适应多粉尘的户外作业场景，避免风扇进灰导致的散热失效。整套设计没有冗余的功能模块，所有元器件选型都优先考虑工业级温宽范围，能适应-20℃到60℃的工作环境，满足不同地区户外施工的使用需求，安装孔位采用通用的孔距设计，兼容市面上多数中小型工程租赁设备的电控仓安装标准，不管是新设备出厂预装，还是存量设备的后期加装，都能快速完成适配，不需要额外制作转接支架。
