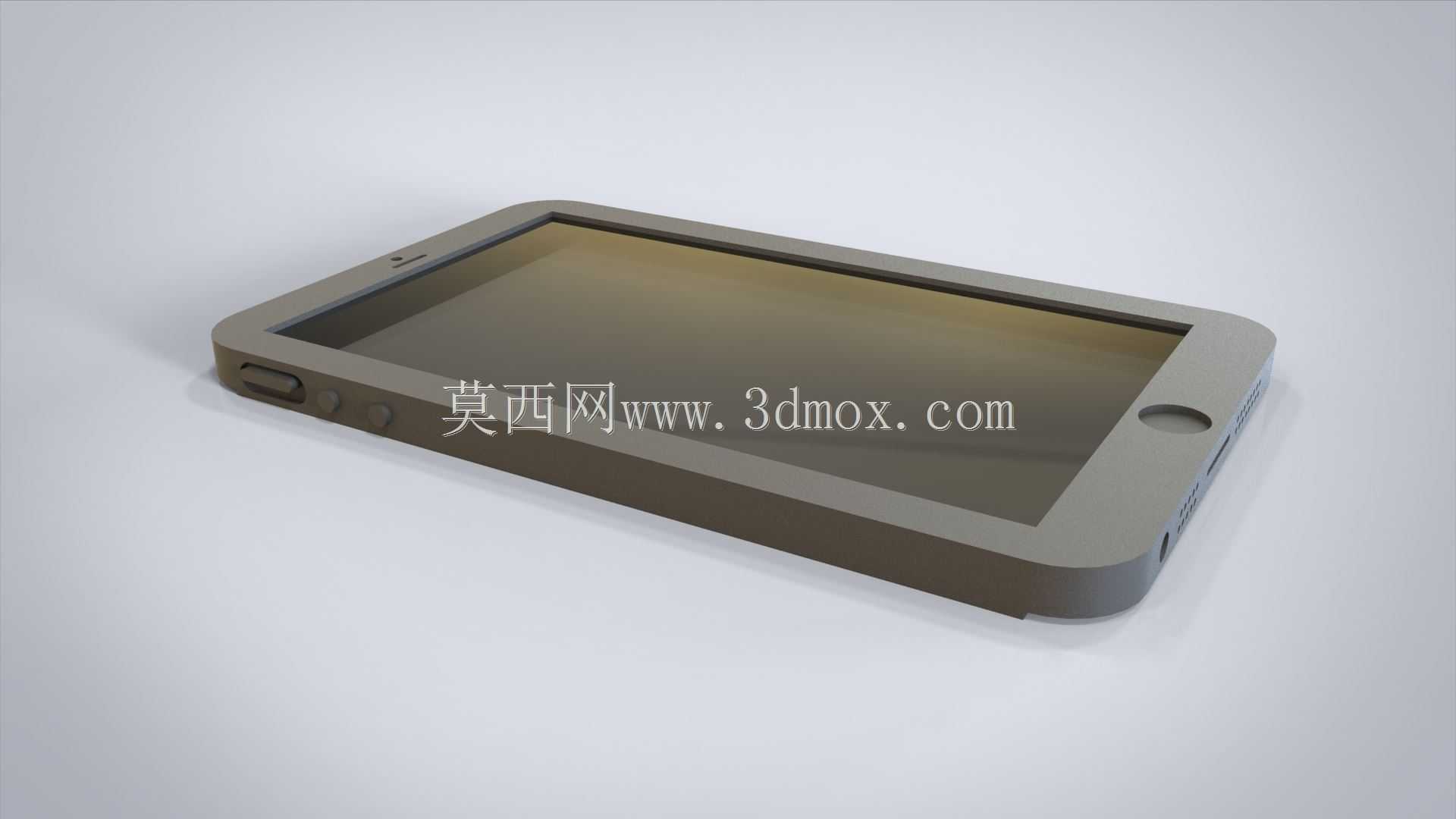

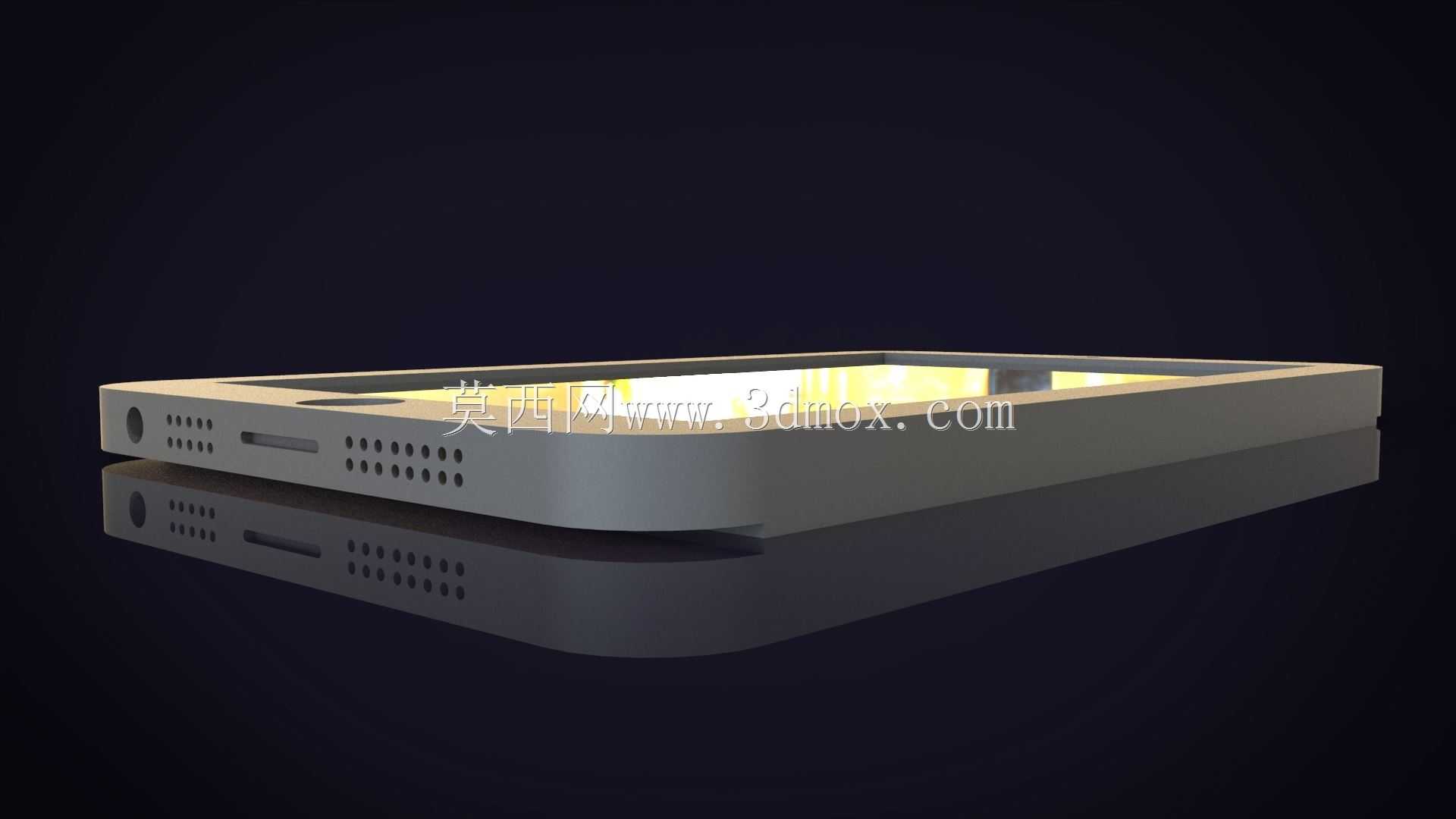

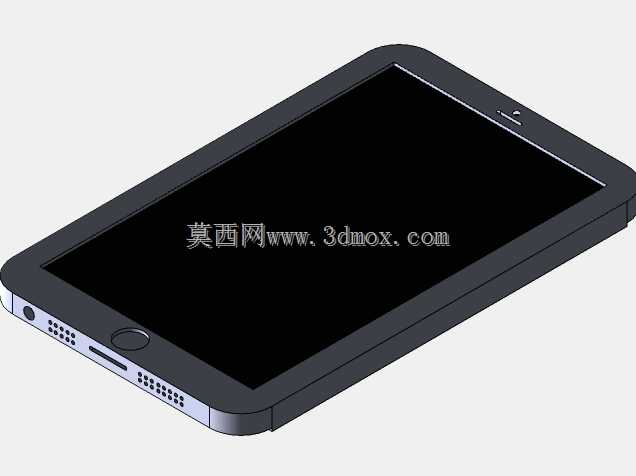

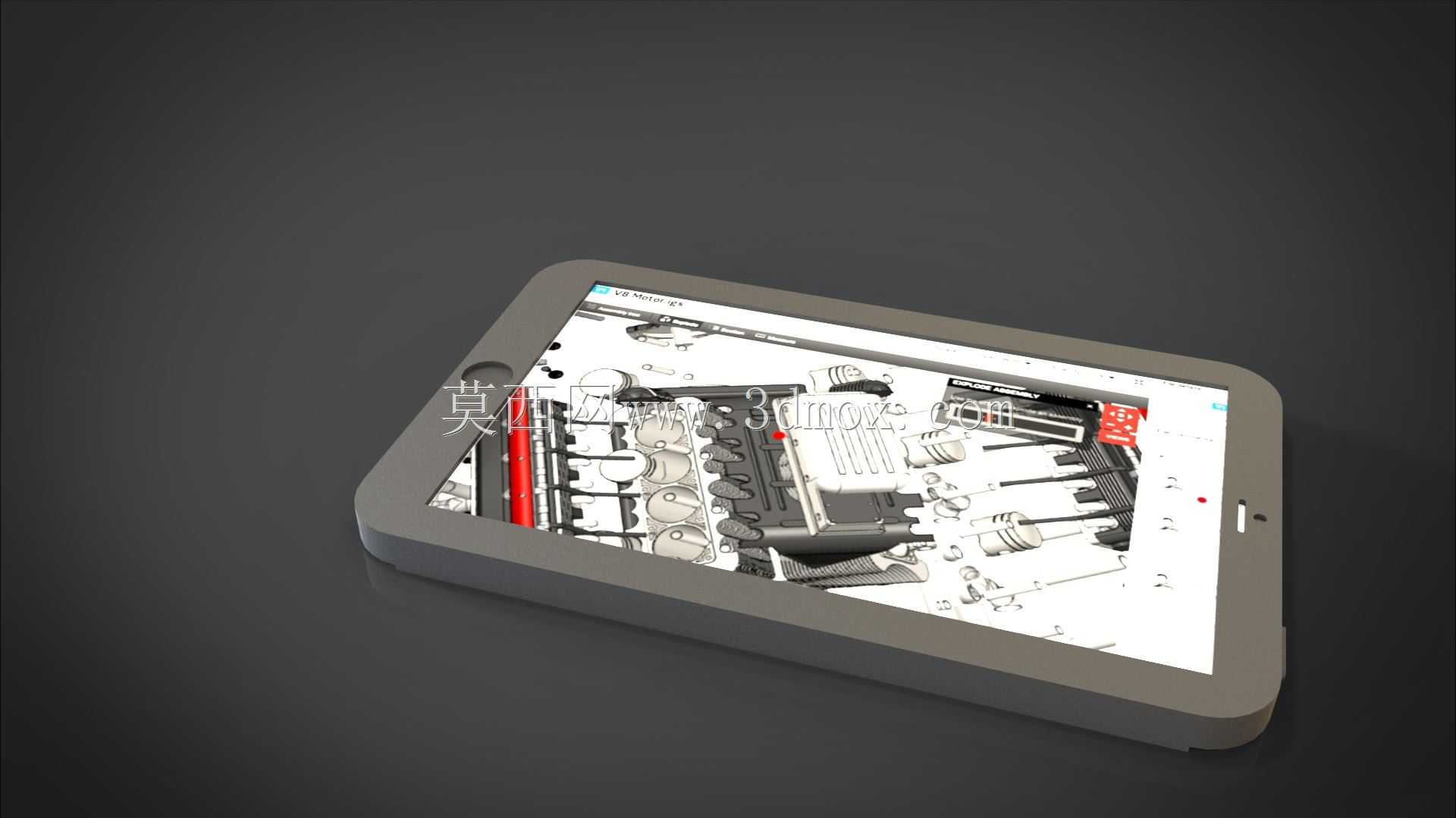

智能手机金属中框结构三维数模

　　从实际应用场景来看，这类金属中框目前广泛应用在中高端智能手机产品上，相比早期的塑料中框，金属材质的中框既能提升整机的结构抗扭强度，日常使用中手机意外跌落时能更好地分散冲击力，减少屏幕碎裂、内部主板元器件震松的概率，同时金属材质的导热性能更好，可以把主板上CPU、电源管理芯片工作时产生的热量更快传导到机身侧面散出，避免长时间高负载使用时出现处理器降频的问题。建模过程中首先要梳理清楚整机的尺寸边界，常规直板智能手机的中框厚度要控制在7-8mm区间，侧边的弧度要贴合手掌握持的人体工学角度，避免直角棱边长时间握持产生硌手的问题，底部的出声孔、麦克风开孔、尾插接口的位置要严格对齐内部元器件的位置，开孔的边缘要做0.1mm的倒角处理，既避免加工时出现毛刺，也能防止日常插拔数据线时刮伤线材表面。这款智能手机中框结构的三维建模，核心围绕消费电子终端的结构装配需求展开，日常做数码产品结构设计时经常会碰到这类薄壁精密件的建模逻辑，首先要考虑的就是整机堆叠的安装边界，中框作为整机的支撑骨架，需要同时承接前面板屏幕、后盖、内部主板、电池、按键模组、听筒扬声器、尾插接口等所有零部件的定位安装，建模时首先要把各个安装位的公差预留做足，比如屏幕贴合的台阶面平面度要求控制在0.02mm以内，避免后续装配出现屏幕翘边、触控失灵的问题。

　　侧边的按键安装槽要预留出按键的活动间隙，一般单边留0.05mm的间隙即可，间隙过大会出现按键晃动异响，间隙过小则会导致按键卡滞、按压反馈不清晰的问题。中框内部的加强筋布局要经过受力仿真验证，在电池仓、主板仓的分隔位置设置纵向加强筋，既能提升中框整体的抗弯折强度，也能起到分隔不同元器件区域、避免不同模组之间相互干扰的作用，比如电池仓周边的筋位要做绝缘处理的预留位，防止金属中框意外接触电池电极造成短路风险。另外中框上的天线断点位置也要在建模时提前预留，金属中框会屏蔽手机信号，所以需要在中框的上下两端设置非金属的天线隔断条，建模时要准确计算隔断条的位置和宽度，匹配不同频段天线的净空区要求，避免出现信号衰减、通话断连、移动网络搜网慢的问题。

　　从加工工艺适配的角度来看，这类金属中框一般采用6系铝合金通过CNC铣削加工成型，建模时所有的内侧拐角都要做R0.3以上的圆角处理，避免CNC加工时刀具过小导致加工效率低、断刀风险高的问题，外表面的阳极氧化预留层也要在建模时留出0.08mm的厚度余量，保证阳极氧化后整机的装配尺寸仍然在公差范围内。还有SIM卡托的安装槽位，要和卡托的外形做精准的配合，卡托弹出的行程预留要足够，避免卡托弹出时卡滞或者弹出量过小难以取出。中框和前后盖板的配合位置要设置点胶槽，点胶槽的宽度和深度要控制在0.3mm左右，保证点胶后粘接强度足够，同时不会出现溢胶到外观面的问题。

　　日常做这类数码产品结构建模时，很容易忽略的是跌落测试的受力点位置，在中框的四个边角位置要做局部加厚处理，因为手机跌落时绝大多数情况都是边角先接触地面，局部加厚的结构可以更好地吸收冲击能量，减少冲击力传递到屏幕和内部元器件上。另外侧边的音量键、电源键的按压凸点位置要和内部FPC弹片的位置精准对齐，保证按压时的触发力度均匀，不会出现按压偏位、无响应的问题。中框内部的螺丝柱位置要做铜螺母嵌件的预留孔，嵌件和塑胶部分的结合要做滚花结构的预留，保证螺丝反复拆装后不会出现螺丝柱滑牙的问题。还有底部扬声器的出声孔，要做内侧的防尘网粘贴台阶，台阶的深度要和防尘网的厚度匹配，保证防尘网粘贴后不会突出表面影响后盖的装配。
