2000CFM风量EC电机驱动离心风机结构

　　在商用通风、工业散热、暖通空调配套的场景里，这类大流量离心风机的应用覆盖范围极广，从数据中心机柜的辅助散热，到厂房工位的定点送风，再到小型净化设备的风源供给，都能看到同结构产品的身影。这款离心风机采用EC电机直驱的结构设计，省去了传统皮带传动带来的效率损耗与维护需求，叶轮与电机输出轴直接刚性连接，传动路径上没有多余的中间部件，长期运行的振动控制表现更优，也减少了传动件磨损带来的故障点。从结构设计逻辑来看，这款风机采用后向式离心叶轮结构，叶片的曲面弧度经过流场优化，在2000CFM的额定风量工况下，气流沿叶片表面流动的分离区被控制在极小范围，既保证了大风量输出能力，也能将运行气动噪音控制在可接受区间，适配对噪音有一定要求的商用场景。

　　叶轮与电机的连接部位设置了定位轴肩与防滑齿结构，安装时无需额外加工定位面，直接将叶轮套入电机输出轴后通过端盖锁紧即可完成装配，同轴度公差可以控制在0.1mm以内，避免高速运行时出现动平衡超差的问题。风机的进风口采用收敛式导流圈设计，气流进入叶轮前的流道截面逐渐收缩，能够均匀梳理进风气流，减少进气端的涡流损失，提升叶轮的进气效率。蜗壳部分的型线采用对数螺旋线设计，流道截面沿气流旋转方向逐渐扩大，将叶轮甩出的高速气流的动压逐步转化为静压，降低气流在蜗壳内的流动阻力，出口端的连接法兰采用标准矩形接口尺寸，能够直接对接常规的通风管道，不需要额外制作变径转接件，现场安装的适配性更强。

　　从安装边界来看，这款风机的电机安装座设置了四个对称分布的固定孔位，孔位间距符合常规小型风机的安装尺寸规范，既可以采用卧式安装固定在设备机架平面上，也可以通过支架转接实现立式吊装，安装方向的选择不会影响轴承的受力寿命，因为电机两端采用的是深沟球轴承，能够承受一定的径向与轴向复合载荷，适配不同安装姿态下的受力需求。在实际选型应用中，这类EC电机驱动的离心风机相比传统AC电机驱动的同风量产品，调速范围更宽，可以通过0-10V模拟信号或者PWM信号实现0到额定转速的无级调速，能够根据实际的通风需求调整输出风量，在部分负荷工况下的能耗表现远优于传统定速风机，非常适配需要变风量调节的通风系统。叶轮部分采用金属板材冲压成型，叶片与前盘、后盘的连接采用铆接工艺，相比焊接结构的叶轮，铆接结构的内应力更小，批量生产时的动平衡一致性更容易控制，出厂前只需要做少量的动平衡去重就能达到G2.5级的平衡精度，高速运行时的整机振动幅度可以控制在0.2mm/s以内，不会对配套设备的结构稳定性造成影响。电机的散热结构集成在叶轮的后端，叶轮旋转时产生的负压会带动气流穿过电机外壳的散热筋，带走电机运行时产生的热量，不需要额外设置独立的散热风扇，进一步简化了整机结构，也降低了散热风扇本身带来的额外能耗与噪音。

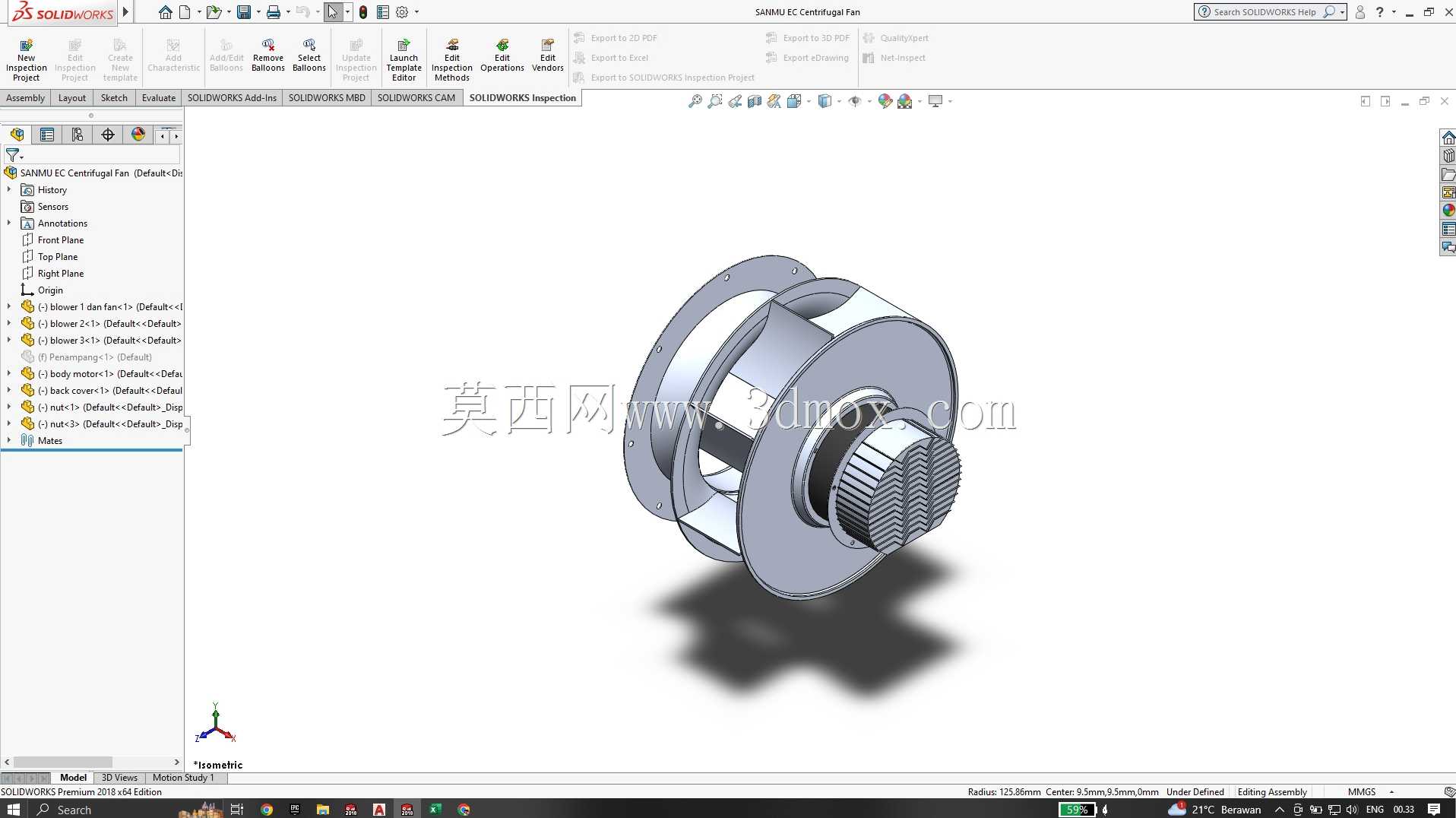

　　在结构细节设计上，叶轮的前盘与导流圈之间保留了2mm的径向间隙，既避免了运行过程中叶轮与导流圈发生刮蹭，也不会因为间隙过大造成过多的气流回流损失，这个间隙值是经过多轮流场仿真与样机测试确定的最优值，能够在保证运行安全的前提下最大化风机的运行效率。风机的出线端设置在电机安装座的侧面，线缆采用防弯折护套保护，安装布线时可以顺着安装座的走线槽固定线缆，避免线缆靠近叶轮旋转区域被卷入，也能减少线缆长期受振动出现的线芯疲劳断裂问题。针对不同的使用场景，这款风机的表面处理采用静电喷塑工艺，涂层厚度在60到80微米之间，能够适应一般工业环境下的防腐蚀需求，在普通厂房、商用建筑的通风系统中使用时，外壳不会轻易出现锈蚀掉漆的问题。在三维建模过程中，这款模型完整还原了叶轮的叶片曲面、蜗壳的型线特征、电机的安装接口尺寸，能够直接用于通风系统的装配干涉检查、风路布局模拟，也可以作为同类产品设计开发时的结构参考，帮助设计人员快速验证安装空间、评估风路走向的合理性，减少样机试制阶段的反复修改成本。
