工业离心式通风机nthz500结构设计

项目分类:风扇 发布时间:2025-02-09 ID:925574
  • 工业离心式通风机nthz500结构设计
  • 工业离心式通风机nthz500结构设计

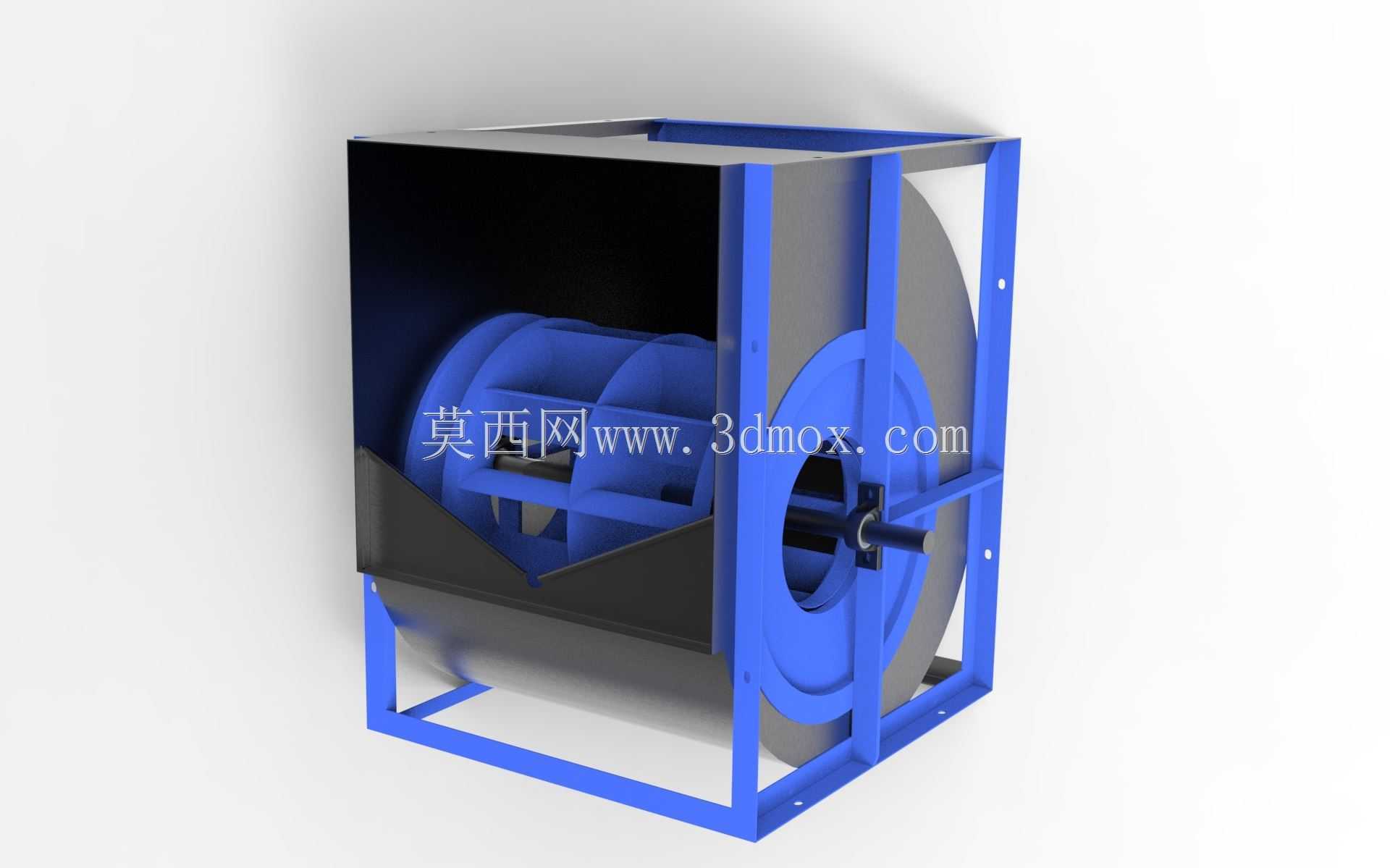

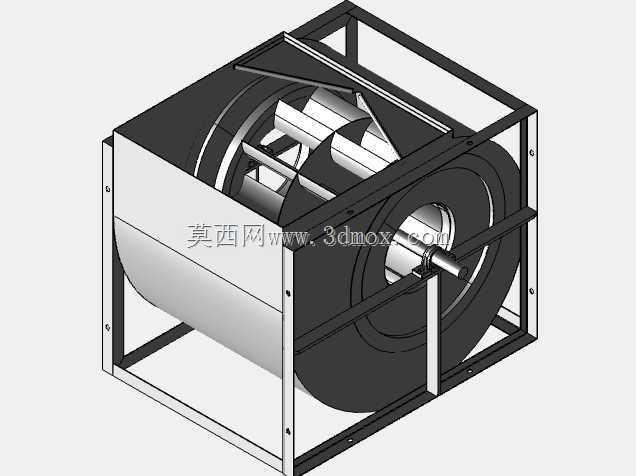

  这款离心通风机的三维结构完整还原了设备从外框架到内部叶轮的全部装配关系,在商用建筑通风、工业车间排风、暖通空调系统配套等场景中,这类设备承担着空气输送、压差维持、废气排出的核心作用,区别于轴流风机的直吹送风模式,离心结构通过叶轮高速旋转产生的离心力对空气做功,能在同等叶轮尺寸下提供更高的送风静压,适配需要接长距离通风管道、存在管路风阻的使用场景。从结构设计逻辑来看,整体采用方管焊接成型的外置机架作为承载基础,机架的型材选型经过载荷校核,既要承载叶轮、蜗壳的静态重量,也要抵消叶轮高速旋转时产生的径向动载荷,机架底部预留的安装孔位按照通用通风设备安装间距设计,可直接适配混凝土基础、钢结构支架等不同安装基面,安装边界预留了足够的螺栓操作空间,不需要额外加工特殊转接件就能完成现场固定。

  蜗壳部分采用折弯焊接的钣金结构,型线按照离心风机的对数螺旋线轨迹设计,能最大程度减少空气在壳体内的湍流损失,把叶轮甩出的空气平顺导向出风口,蜗壳与机架之间采用螺栓连接的可拆卸结构,方便后期维护时拆解清理叶轮积尘、更换轴承组件,不需要整体拆卸设备就能完成核心部件的检修。叶轮部分采用多叶片前弯式结构,叶片与轮盘、轮盖之间的连接位置做了圆弧过渡处理,既减少了空气流动的局部阻力,也能降低叶轮旋转时的气流噪声,叶轮中心的轴孔按照标准电机输出轴尺寸设计,键槽位置做了应力释放处理,避免长期启停过程中轴孔位置出现应力开裂。

  设备的进风口采用收敛式导流结构,能让进入叶轮的空气流场更均匀,减少进气端的涡流损失,出风口采用标准法兰接口,可直接对接矩形通风管道,法兰上的螺栓孔间距符合通用通风管道的安装规范,不需要现场重新打孔就能完成管路对接。在实际选型适配过程中,这类结构的风机可根据使用场景的风压、风量需求调整叶轮转速、叶片角度,三维模型中完整保留了各部件的装配间隙,比如叶轮与蜗壳内壁的间隙控制在合理范围,既避免旋转过程中出现刮蹭,也不会因为间隙过大导致风压泄漏损失;轴承座与机架的连接位置预留了调整垫片的安装空间,现场安装时可通过垫片调整叶轮的同轴度,降低设备运行时的振动值。

  从安装边界来看,设备整体的长宽高尺寸适配常规的设备吊装空间、机房摆放空间,侧面预留的电机安装位可根据功率需求匹配不同规格的驱动电机,不需要改动主体机架结构就能完成动力组件的适配,机架的型材截面尺寸经过刚度校核,在设备满负荷运行时的形变量控制在允许范围内,不会因为机架变形导致叶轮与蜗壳出现碰擦。整个模型的结构拆分完全按照实际生产的装配工序设计,从机架焊接、蜗壳组装、叶轮动平衡校验到整机总装的全部流程都能在模型中找到对应的装配关系,对于结构设计人员来说,可直接参考该模型的结构逻辑调整不同参数的离心风机设计,对于设备选型人员来说,可通过模型直观确认设备的安装尺寸、接口位置,提前预判现场安装的空间需求,避免出现设备到场后无法适配安装空间、管路接口不匹配的问题。在工业厂房的通风系统设计中,这类离心风机通常安装在屋面或者设备层,模型中机架的吊装孔位置、受力点设计都符合起重安装的操作要求,吊装过程中不会因为受力不均导致设备变形,日常维护时需要拆卸的检修面板位置都预留了足够的操作空间,不需要拆除周边管路就能完成滤网更换、轴承注油等常规维护操作。
