RT-0C4-D型旋转选择器结构设计

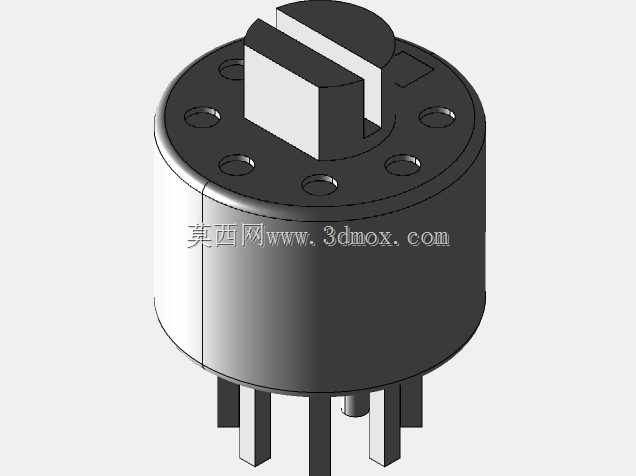

　　在低压控制回路、小型电源调节模块的设计选型中，这类多档位旋转选择件是很容易被忽略但直接影响操作手感与回路可靠性的部件，本次呈现的RT-0C4-D旋转选择器结构，完全按照实物测绘的装配关系完成建模，所有配合面、安装定位特征都还原了量产件的实际公差带设计逻辑。

　　从实际应用场景来看，这类选择器常被集成在小型线性电源、可调稳压模块、桌面型测试仪器的面板上，用来切换输出电压档位、切换信号通路，或是作为小功率回路的通断控制件，相比拨码开关它的操作力矩更适中，档位清晰的段落感能让操作人员不用看面板也能确认档位切换到位，相比翘板开关它能实现多档位的回路切换，单颗器件就能完成4-6个通路的选择，能大幅简化面板布局，减少面板开孔数量。

　　从功能特性上看，这款选择器的接触件采用弹性铜合金基材，表面做了镀银处理，能保证小信号回路的接触稳定性，避免长期使用后接触电阻升高导致的信号衰减或压降过大问题；绝缘基座采用耐温热固性塑料成型，能承受焊接时的高温冲击，不会出现基座融化变形导致引脚错位的问题；顶部的操作钮做了一字槽加防滑平面的设计，既可以用手指直接拧动切换档位，也可以用一字螺丝刀辅助操作，适配不同的操作场景；基座圆周上均匀分布的六个定位孔，是用来在面板安装时做周向定位的，避免拧紧固定螺母时本体跟着转动，扯断内部焊接的导线；底部伸出的插装引脚，间距按照标准2.54mm网格设计，既可以直接焊接在PCB板上做板载安装，也可以搭配接线端子做引线式安装，适配不同的装配工艺。

　　设计思路上，建模时优先还原了内部的档位定位结构：转轴和基座之间的钢珠弹簧定位结构，每旋转30度就会落入对应的定位凹坑，产生清晰的段落反馈，这个结构的弹簧预紧力是经过反复调校的，预紧力太小会导致档位虚位，设备受震动时容易跳档，预紧力太大则会导致操作力矩过大，操作手感生硬；接触弹片的压力设计也做了对应匹配，保证每个档位切换时动触片和静触片的接触压力保持在合理区间，既不会因为压力过小导致接触不良，也不会因为压力过大导致操作磨损加快，缩短器件使用寿命。

　　外形尺寸与安装边界方面，这款选择器的本体直径为18mm，整体高度不含引脚为15mm，顶部操作钮高出安装面板的高度为6mm，不会因为突出过高容易被误碰；面板安装开孔直径为12mm，配套的固定螺母为M12*0.75的细牙螺纹，安装时从面板背面穿入，正面拧上螺母即可完成固定，不需要额外的定位结构；底部引脚的伸出长度为5mm，焊接在1.6mm厚度的标准PCB板上时，引脚穿过PCB后的剩余长度刚好够波峰焊的吃锡要求，不需要额外剪脚；本体和周边器件的安全间隙建议保留2mm以上，避免焊接时热量传递到周边器件，也避免操作旋钮时碰到周边的按键或接口。

　　在实际选型使用时需要注意，这类选择器的触点载流量有限，不能直接控制大功率负载，只能作为信号回路切换或者小功率控制回路的通断使用，如果需要控制大功率负载，需要搭配继电器或者接触器使用，用选择器控制继电器线圈的通断，再由继电器的触点控制主回路；安装时焊接温度不能超过260摄氏度，焊接时间控制在3秒以内，避免高温传导到内部导致塑料基座变形，或者接触弹片退火失去弹性；日常使用时要避免液体渗入本体内部，否则会导致触点氧化接触不良，如果是在多尘或者潮湿的环境下使用，需要在面板和旋钮之间加装防水密封圈，提升器件的环境适应性。

　　从三维建模的角度来说，这个模型的所有特征都采用参数化建模方式完成，每个尺寸都可以根据实际选型需求调整，如果需要适配不同的安装开孔尺寸，只需要修改本体直径和安装螺纹的参数即可快速生成衍生型号；内部的接触弹片、定位钢珠、弹簧都做了独立的零件建模，可以直接导出用于装配干涉检查，也可以用来做操作力矩的仿真分析，验证不同弹簧预紧力下的操作手感，对于做小型电子设备结构设计、电源模块设计的工程师来说，这个模型可以直接导入到装配文件中，不需要重新测绘建模，能大幅缩短设计周期，避免因为建模尺寸偏差导致的面板开孔错误、安装干涉等问题。
