晶体管加热器安装用绝缘衬套结构设计

　　在电力电子设备的加热回路装配场景中，功率晶体管与加热器基体的连接一直是结构设计需要重点考量的环节——既要保证晶体管与加热面的贴合度满足热传导要求，又要实现电气绝缘避免回路短路，同时还要兼顾批量装配的效率与长期使用的结构可靠性，这款绝缘衬套正是针对这一细分装配需求开发的结构件。从实际应用场景来看，这类衬套多用于中小功率电源模块内的晶体管加热固定工位，常见于工业控制电源、通信基站供电模块、特种加热电源的内部装配环节，在晶体管与加热器安装面之间形成绝缘隔离层的同时，还能为紧固件提供定位导向，避免装配过程中紧固件偏斜刮伤晶体管引脚或加热基体的绝缘涂层。

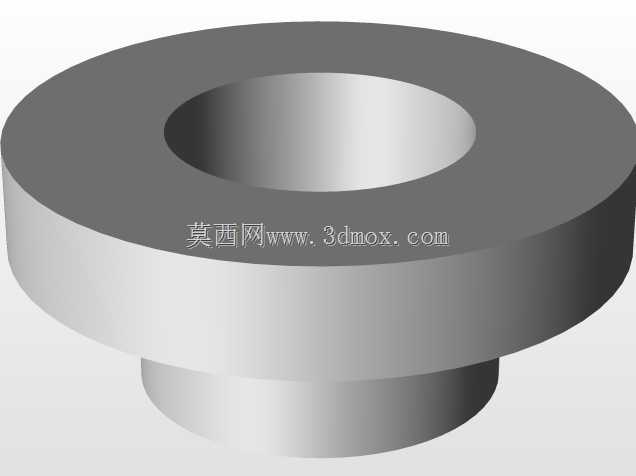

　　从功能特性上看，该衬套采用阶梯轴式的同轴结构设计，主体为大直径圆盘段，下端延伸出小直径的定位凸台，中心开设贯通的安装孔，这种结构并非随意设计：大直径圆盘的上端面直接贴合晶体管的安装基面，足够的接触面积可以分散晶体管安装时的压紧力，避免局部应力集中导致晶体管陶瓷基座开裂；下端的小直径凸台与加热器基体上的预制安装孔形成间隙配合，装配时可以直接将凸台插入孔内实现快速定位，不需要额外调整衬套的同轴度，能大幅提升流水线装配的效率，同时凸台与孔的配合可以限制衬套在长期受热振动工况下的径向窜动，避免衬套移位导致绝缘失效。中心贯通孔的尺寸设计需要匹配常用的M3、M2.5规格的安装螺钉，孔壁与螺钉之间预留足够的绝缘间隙，避免螺钉与衬套孔壁长期摩擦产生碎屑后引发绝缘电阻下降。

　　设计过程中需要重点考量几个边界条件：首先是绝缘性能要求，衬套的材质需要选用耐温等级不低于150℃的绝缘工程材料，既要满足晶体管工作时的热传导温度耐受要求，又要保证在长期高温环境下不会出现材质脆化、绝缘电阻降低的问题；其次是外形尺寸的匹配，大圆盘的外径需要覆盖晶体管安装孔周围的金属裸露区域，保证晶体管金属基座与加热器基体之间的爬电距离满足安规要求，通常爬电距离需要不小于3mm，因此圆盘外径需要比晶体管安装孔直径大6mm以上；下端定位凸台的高度需要与加热器基体的安装板厚度匹配，凸台插入后不能突出加热器安装板的背面，避免影响背面其他元器件的装配，同时凸台与安装孔的配合间隙控制在0.1mm-0.2mm之间，既保证装配时的顺畅度，又不会因为间隙过大导致定位偏差。

　　从安装边界来看，该衬套的轴向总高度需要匹配晶体管引脚的伸出长度，避免衬套高度过高导致晶体管安装后与加热面之间出现间隙，影响热传导效率，通常衬套的压缩量设计在0.1mm-0.15mm之间，安装螺钉拧紧后衬套产生微小的弹性变形，既可以保证晶体管与加热面的紧密贴合，又不会因为压缩量过大导致衬套开裂。在实际建模过程中，需要重点关注各段同轴度的公差要求，大圆盘外圆、定位凸台外圆与中心安装孔的同轴度公差需要控制在0.05mm以内，避免装配后出现偏斜导致晶体管受力不均；同时圆盘的上下端面需要保证平行度，平行度公差不大于0.03mm，避免安装后晶体管出现倾斜，影响与散热面（加热面）的接触面积。另外，衬套的所有棱边都需要做0.2mm的倒角处理，避免装配时锋利的棱边刮伤操作人员或者损坏晶体管的绝缘涂层，也能减少装配过程中应力集中导致的衬套碎裂问题。

　　在实际选型应用中，这类衬套需要根据晶体管的安装孔尺寸、加热器安装板的厚度、安装螺钉的规格三个核心参数来匹配对应尺寸，不同功率等级的晶体管对应的安装压力不同，衬套的壁厚也需要做对应调整，比如采用M3螺钉安装的大电流晶体管，衬套圆盘段的壁厚需要不小于1.5mm，保证拧紧螺钉时衬套不会被压裂；而小信号晶体管采用M2螺钉安装时，壁厚可以适当减小到1mm，在满足强度要求的前提下减少材料占用。长期工况验证中，这类衬套需要耐受-40℃到125℃的温度循环，不会出现尺寸变形、绝缘性能下降的问题，同时还要耐常见的电子设备清洗剂、三防漆的腐蚀，避免在设备做三防处理时衬套材质被腐蚀失效。
