商用餐桌集成电加热锅具支撑钢架结构

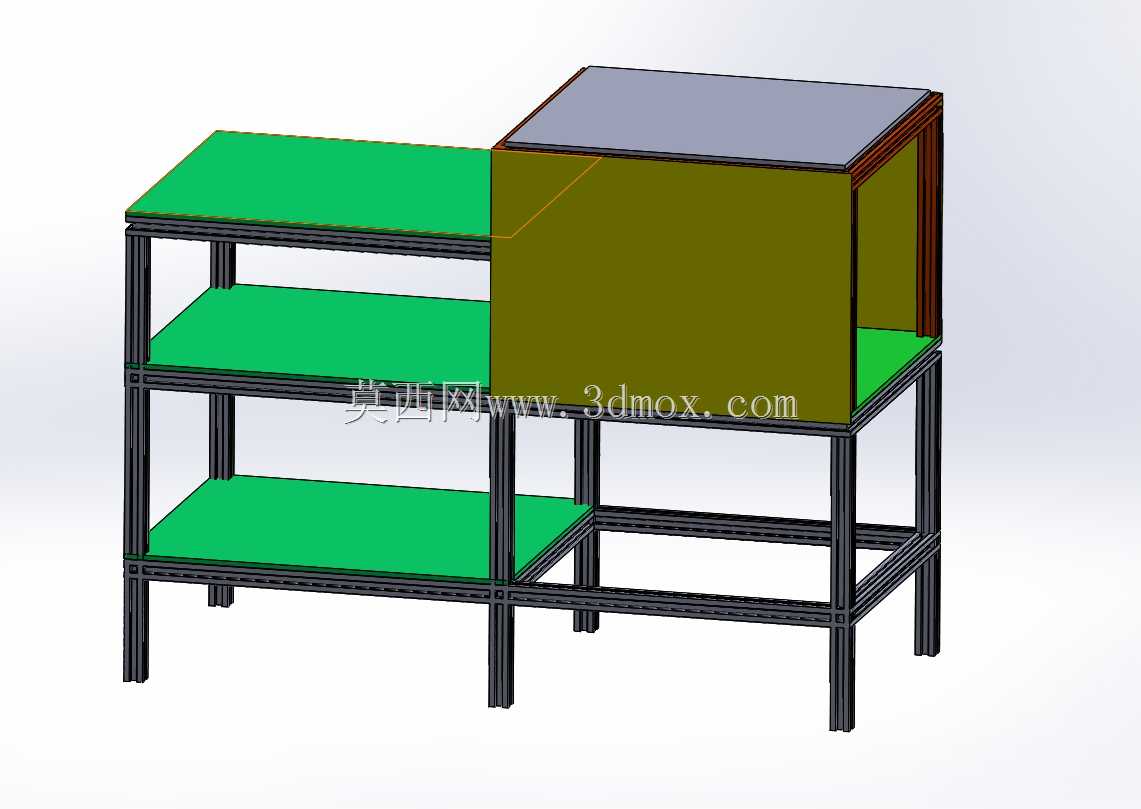

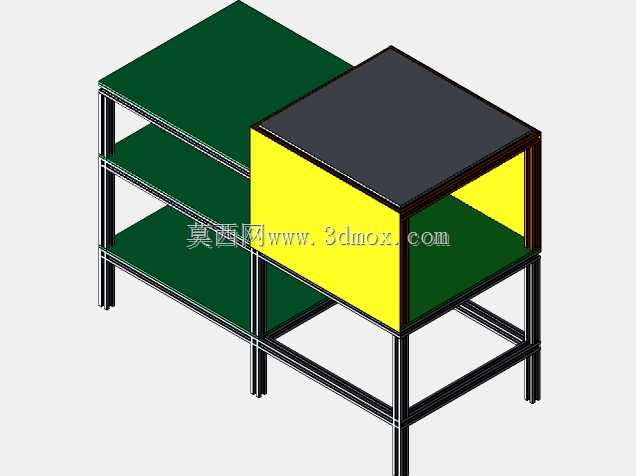

　　这款结构件主要面向中小型餐饮门店的明厨操作区、自助餐厅取餐区以及小型火锅店的散台区域设计，核心解决传统桌面放置加热锅具时易移位、通风散热不足导致台面过热、操作人员误碰烫伤的实际问题。从结构布局来看，整体采用方管焊接的框架式承载结构，左侧设置三层水平置物台面，可用于放置备餐食材、用餐餐具或是配套的温控组件，每层台面的承载冗余按照单平米50公斤的静载荷设计，框架支脚采用等截面方通，底部预留10mm的调节脚垫安装空间，可适配地面存在3mm以内高低差的安装场景，无需额外做地面找平处理。

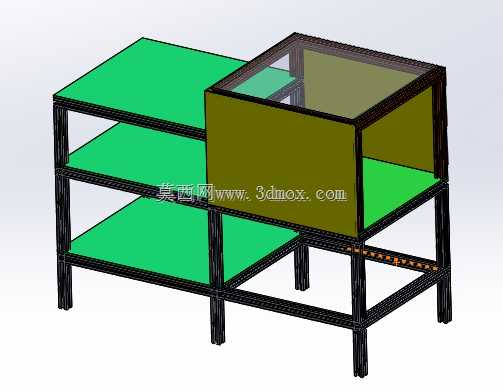

　　右侧集成的加热仓采用半围合式结构，三面设置挡护板，其中正面挡护板采用耐高温的半透明材质，既可以阻挡加热过程中锅具侧向的热辐射，避免操作人员腿部靠近时被高温灼伤，又能直观观察锅具的加热状态，不需要频繁俯身查看。加热仓的底部预留了通风间隙，框架对应位置设置了均匀排布的通风孔，可形成自然对流的散热风道，避免加热组件长时间工作时热量在框架内部淤积，导致框架焊缝处因长期高温出现应力变形，同时也能降低相邻置物台面的温升，保证放置在左侧台面上的食材不会因台面温度过高出现提前变质的问题。

　　设计过程中优先考虑了操作人员的使用动线，加热仓的开口高度距离地面750mm，符合成年人站立操作的舒适高度，不需要过度弯腰或是抬臂就能完成锅具取放、火力调节的操作，左侧三层台面的层间距按照220mm设置，既可以放下常规高度的备餐盘，也不会因为层间距过大导致整体结构高度过高，影响操作视线。框架的所有外露棱边都做了R3的圆角处理，避免操作人员走动剐蹭时被尖锐边角划伤，挡护板与框架的连接采用嵌入式卡槽固定，不需要额外打螺丝固定，后期维护时可以直接将挡护板抽出清理缝隙里的食物残渣，清洁难度远低于传统的螺栓固定结构。

　　安装边界方面，整体结构的横向总宽度控制在1200mm，纵向深度为600mm，放置时只需要预留左右各50mm的操作间隙、后侧100mm的通风间隙即可正常使用，不需要对现有店面的地面或是电路做大规模改造，加热仓的内部尺寸适配市面常见的直径320mm以内的商用电热锅，锅具放置后与挡护板之间预留20mm的空气隔热层，进一步降低挡护板的表面温度。结构的受力点全部集中在四根主支脚与中间的加强横梁上，加热仓的底部额外设置了两根横向加强筋，避免锅具加满汤汁后总重量过大导致仓体下沉，焊接位置全部采用满焊处理后打磨平整，不会出现清洁死角，整体结构没有复杂的传动组件，后期使用过程中基本不需要额外维护，只需要定期清理通风孔处堆积的杂物保证风道通畅即可。
