带法兰盘锥尖倒刺式吸波减震铆钉

　　在做交流稳压电源柜体、滤波机箱内部的吸波衬层装配时，泡沫吸波棉与冷轧钢板壳体之间的固定一直是容易被忽略却直接影响整机EMC性能与抗震可靠性的环节。传统自攻螺钉需要在薄钢板上预钻孔，孔位处会破坏屏蔽层连续性，螺钉头凸出还会顶伤上层泡棉；普通尼龙扎带只能束线无法把整片吸波材料贴紧壁板，车载、机载工况下长期振动后泡棉容易松脱下垂，堵塞风道或者搭接到高压端子上。这款带一体式法兰盘的锥尖倒刺铆钉，正是针对泡棉-钢板叠层快装场景开发的紧固件结构。

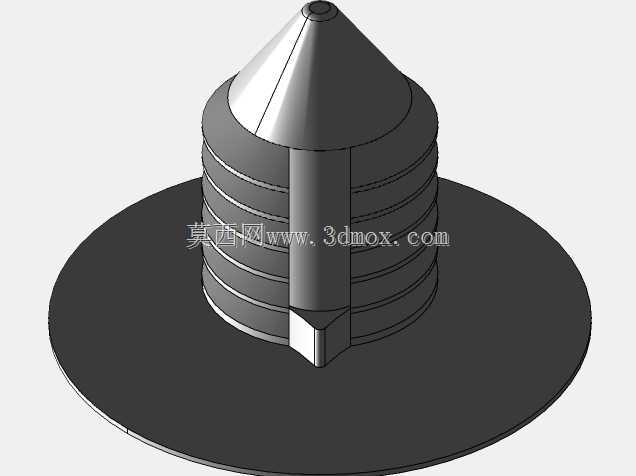

　　从三维数模的几何特征拆解设计逻辑：零件最下端是一片大直径薄法兰盘，盘面平整、厚度控制在1mm以内，装配完成后法兰完全贴靠在钢板外侧（或者预装工装的承压面），大直径的作用是分散压紧力——泡沫材料的抗压强度远低于金属，如果没有法兰承压，铆钉杆直接拉穿泡棉只会留下一个撕裂的圆孔，法兰盘把轴向锁紧力均匀扩散到直径数十毫米的环形区域，泡棉表面不会出现压痕凹陷，也不会在振动拉扯中被杆体切出豁口。法兰向上延伸的是带多道环形倒刺的圆柱杆身，数模上可以清晰看到五道等距分布的环状凸棱，凸棱截面朝向法兰方向呈倒扣斜面：压装时杆身穿过泡棉预冲孔、再穿过钢板上的预制小孔，凸棱的导入斜面受孔壁挤压产生微量弹性变形，让杆身顺利贯通；一旦穿到位，倒扣棱面立刻卡在钢板孔的背侧，轴向回退时凸棱直接咬合孔边，不需要额外配螺母、不需要打胶，单手用压钳或者手锤轻敲端头即可完成锁附，整条装配线的工位节拍可以压缩到一秒以内，非常适合大批量电源柜体、屏蔽机房墙板的流水线作业。

　　杆身顶部收束为光滑圆锥导向尖，锥尖的作用有两处：第一是自动对中，工人在柜体内侧操作时视线经常被大片泡棉遮挡，尖锥可以在泡棉表面滑找预冲孔，不需要精准对位就能把杆端导入孔位，降低装配失误率；第二是锥尖根部做了小平面止转结构，数模上锥段下方对称切出的扁方，在压装时可以用简易卡口工具卡住，防止铆钉跟着压头转动、扭坏泡棉内孔。

　　安装边界与尺寸配合上，需要重点核对三个配合维度：法兰盘外径要大于泡棉预冲孔直径至少三倍以上，保证承压面完全覆盖泡棉孔边，不会压裂多孔泡沫材料；带倒刺的杆身有效长度，要匹配“泡棉厚度+钢板板厚”的叠层总厚，倒刺段必须完全穿过钢板、让最靠近法兰的一道凸棱卡在钢板背面，若杆身选短了，最外一道倒刺没穿过钢板，锁止力会完全丧失，振动后铆钉整体脱出；钢板上的预冲孔直径取杆身光杆段的公称直径、小于倒刺最大外径0.4-0.6mm，这个过盈量既能保证压装力在工人手动操作的合理区间，又能让倒刺充分咬合钢板孔壁，对于1.2-2mm厚的冷轧钢板、镀锌钢板都能稳定锁附，不需要攻丝。

　　实际工况里这类铆钉大量用在交流稳压器、UPS电源、变频控制柜的内壁：整张贴面的聚氨酯吸波泡沫通过按阵列布置的铆钉固定在柜体内侧壁，铆钉本身采用改性尼龙或者铝合金材质，不会在屏蔽腔体内引入额外的金属导电突起，避免造成电场局部集中；多道倒刺的抗拔力可以达到百牛级，设备在公路运输、车载移动的持续振动环境下，泡棉不会出现移位、脱落，法兰盘的大接触面也保证长期使用后泡棉不会被压溃变形。建模时倒刺环的导入斜角取30度、锁止倒扣面取接近90度的直角，兼顾压装顺畅度和拉拔锁紧力，锥尖与杆身、法兰之间全部做圆角过渡，避免应力集中，在反复温变、泡棉长期蠕变的工况下，法兰根部不会出现断裂失效。
