开源MIDI游戏鼓控制器结构设计

　　这款开源MIDI游戏鼓控制器的结构设计，核心围绕小型音乐交互外设的实际落地需求展开，从安装适配到内部元件排布都做了针对性的工程考量。先从实际应用场景说起，这类设备主要面向个人音乐创作、桌面级街机模拟体验两大方向，既可以接入数字音频工作站作为MIDI输入设备完成鼓点采样录入，也能搭配复古游戏模拟器实现街机音游的实体操控，适配桌面摆放、小型嵌入式操作台安装两种使用环境，不需要额外定制大型安装机架，普通工作台面即可完成部署。

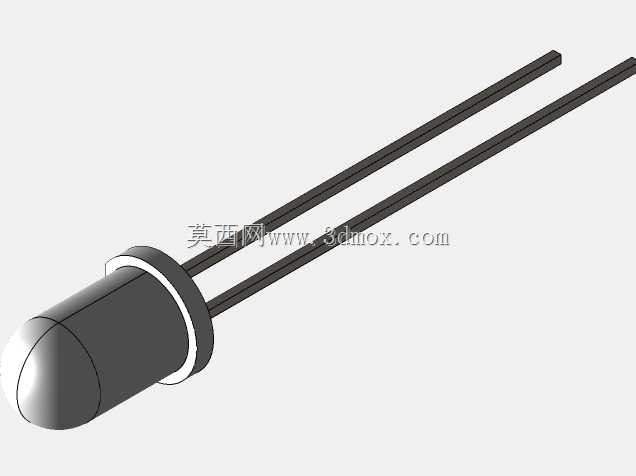

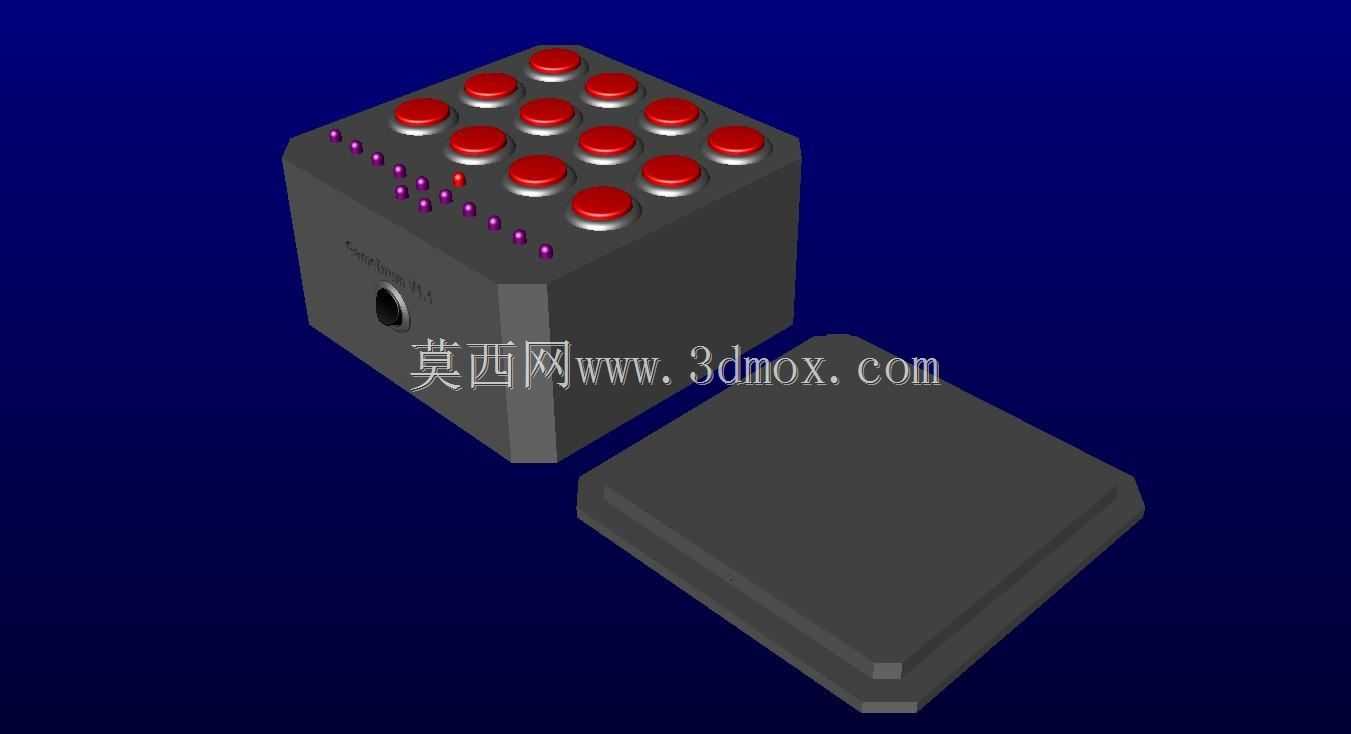

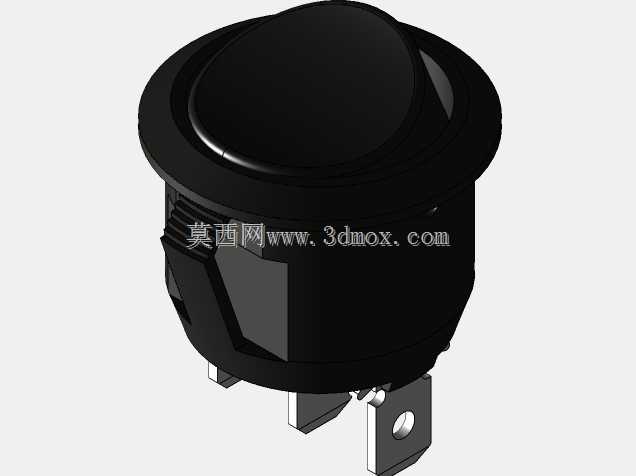

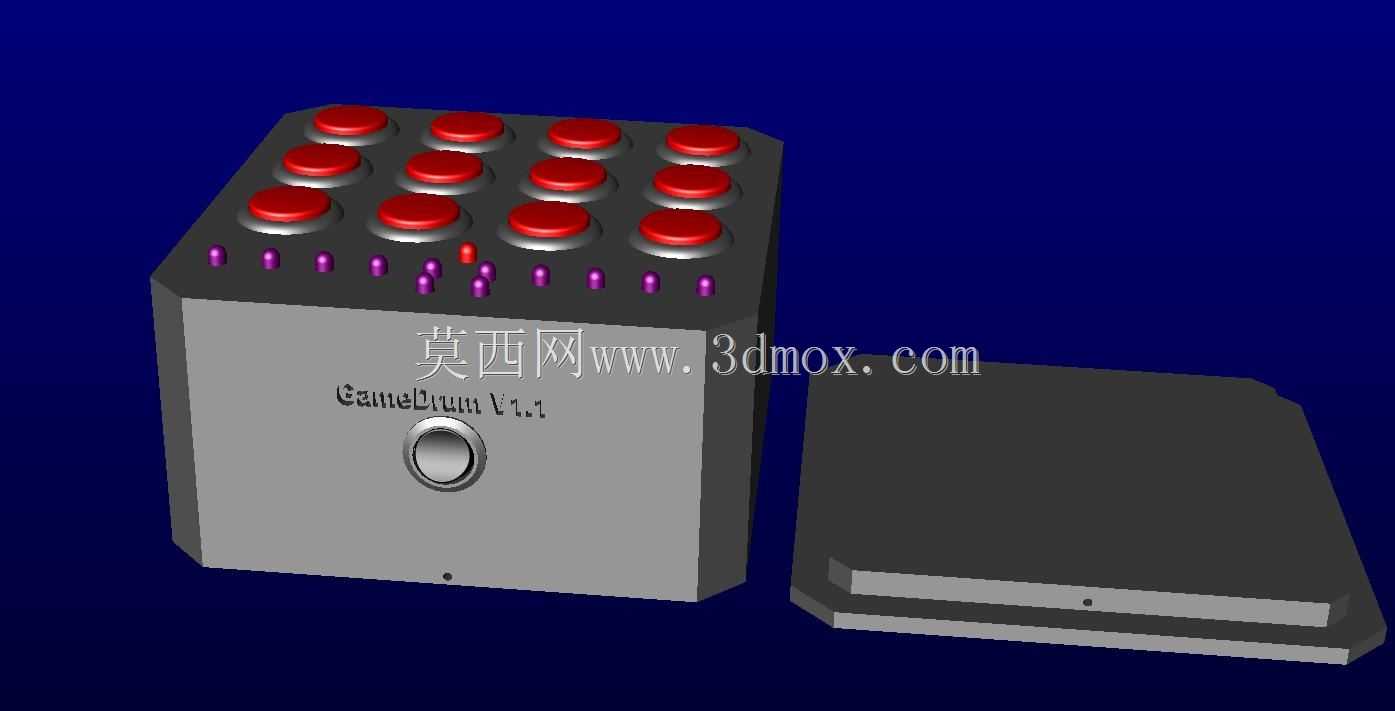

　　从外形尺寸与安装边界来看，整体采用带圆角的矩形盒体结构，外壳做了等壁厚设计，盒盖与盒身采用止口配合结构，不需要额外加装外露合页，装配时直接扣合后通过侧边的隐藏螺丝完成固定，外轮廓没有尖锐凸起，放置在桌面时不会刮擦台面，整体占用的桌面投影面积和常规15寸笔记本电脑的一半相当，高度控制在常规桌面外设的合理区间，不会遮挡后方的显示器视线。底部预留了四个防滑脚垫的安装柱，同时预留了壁挂安装的螺丝孔位，既可以平放使用，也能固定在垂直面板上嵌入小型操作台，安装时不需要对周边设备做额外避让，接线口全部设置在盒体下侧，走线时可以顺着桌面边缘排布，不会出现线缆缠绕干扰操作的问题。

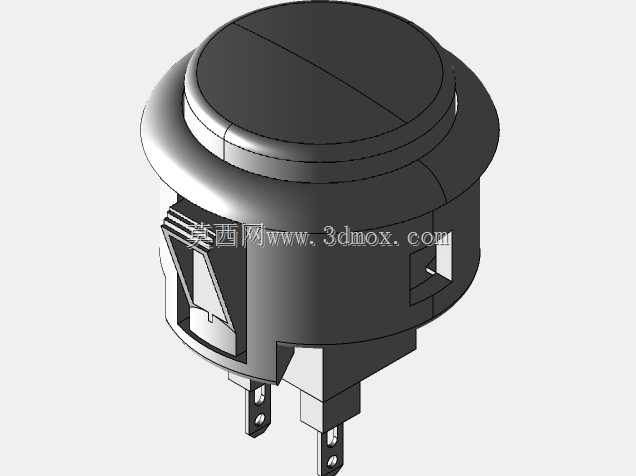

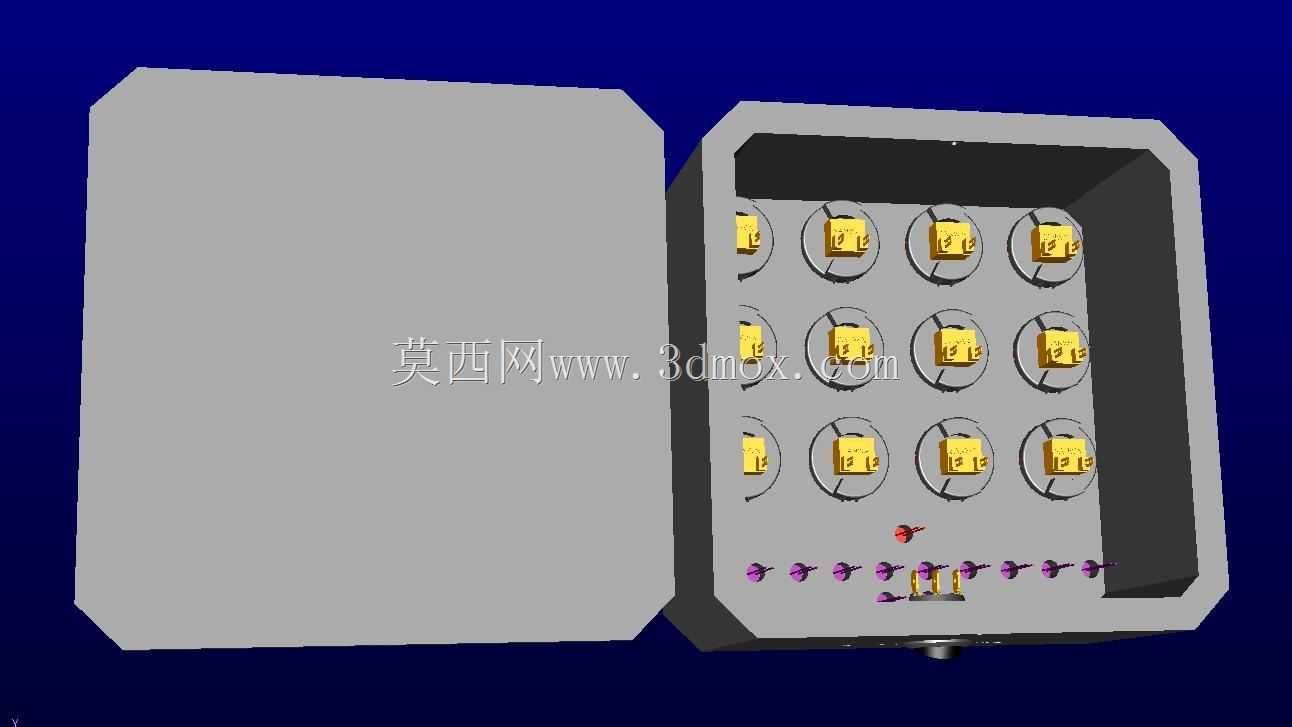

　　内部结构设计上，盒体内腔做了分层排布规划，上层是12个鼓点触发按键的安装位，按照3行4列的矩阵排列，每个按键的安装座都做了定位凸台，触发开关卡入凸台后不需要额外打胶固定，后期维护更换时直接插拔即可。每个按键的触发行程都做了统一限位，按压时的下沉距离控制在适合手指敲击的范围，不会因为行程过短导致误触发，也不会因为行程过长影响敲击响应速度。按键矩阵下方预留了主控电路板的安装空间，电路板通过四个铜柱固定在盒体的内凸台上，和上层按键之间预留了足够的走线空间，每个按键的接线都可以顺着内腔的走线槽排布到主控板接线端，不会出现线缆挤压按键影响触发手感的问题。盒体下部的接口区域，预留了MIDI输出接口、USB供电接口的安装位，同时预留了扩展接口的空位，后期可以根据需求追加踏板输入、扩展按键等功能，不需要重新开模制作外壳。

　　设计思路上，整个结构优先考虑加工与装配的便捷性，所有结构件都采用常规的板材加工或者3D打印即可制作，没有特殊的异形曲面需要多轴加工，个人制作者也可以通过普通的FDM3D打印机完成外壳制作，不需要复杂的后处理。盒盖内侧做了网格状的加强筋，既可以提升盒盖的结构强度，避免敲击时产生共振异响，也能减少材料用量降低整体重量。触发按键的键帽采用和外壳一致的安装尺寸，不同功能的按键可以通过颜色区分标识，不需要额外印刷字符，后期更换键帽即可调整按键功能定义。

　　从实际使用的功能特性来看，结构上充分考虑了高频敲击的耐用性，每个按键安装位的下方都做了加厚处理，长时间反复敲击也不会出现安装柱断裂的问题，盒体的边角做了加厚设计，日常搬运、挪动时即使发生磕碰也不会出现壳体开裂。内部的走线槽做了圆角处理，布线时不会划伤线缆外皮，所有接线端都预留了一定的线缆余量，检修时可以直接翻开盒盖操作，不需要完全拆下线束。整个结构没有采用特殊的定制零件，所有紧固件都是标准的公制螺丝，触发开关采用通用的轻触开关型号，后期维护替换时很容易采购到适配的配件，不需要专门定制特殊规格的零件。
