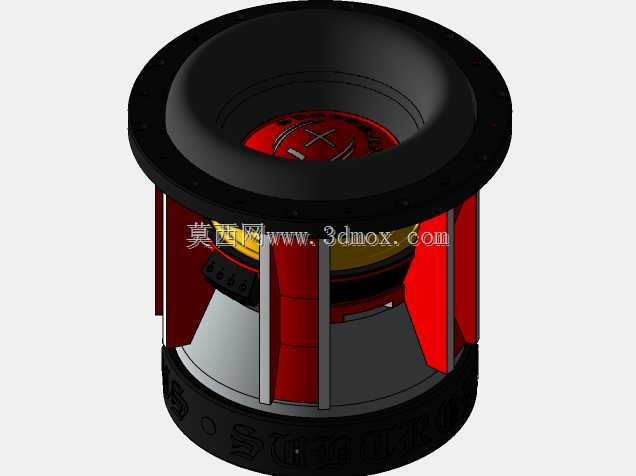

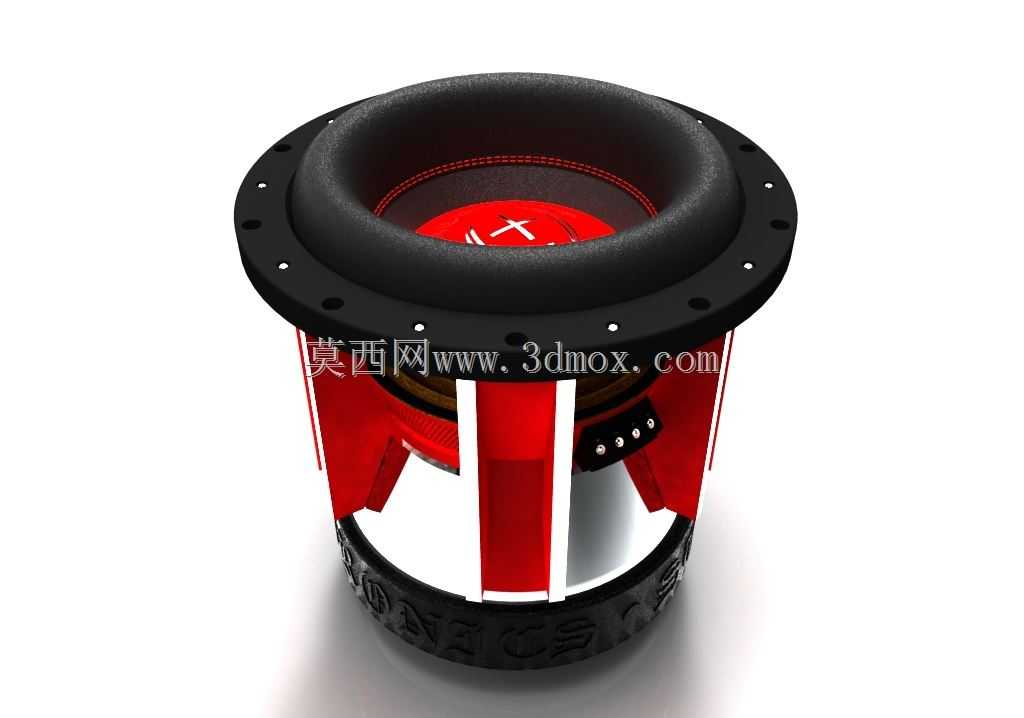

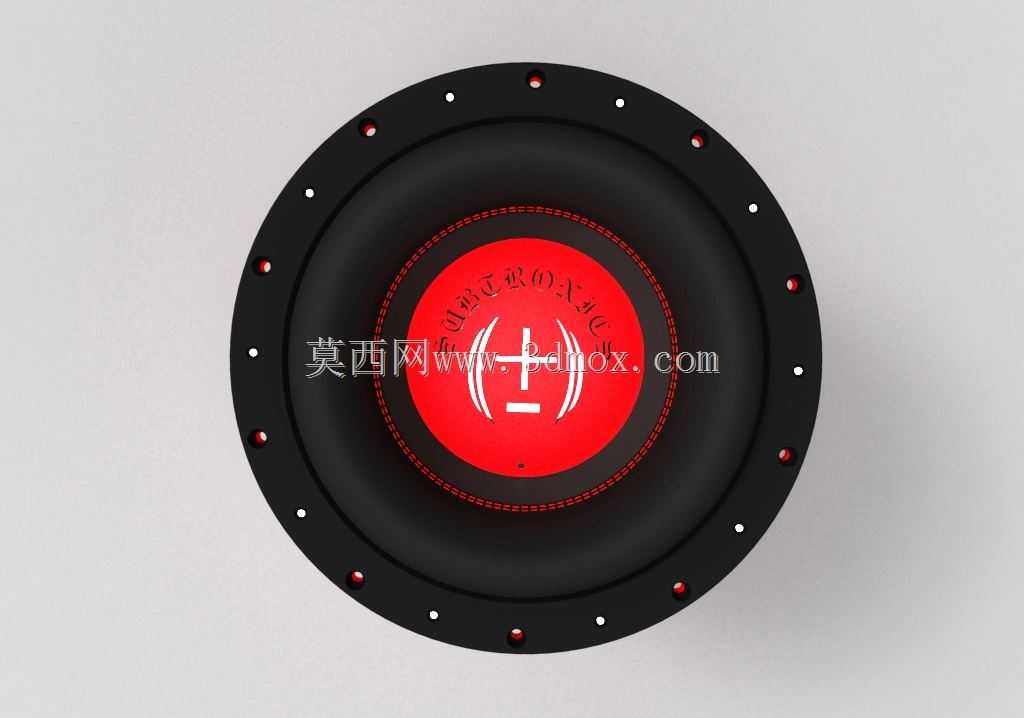

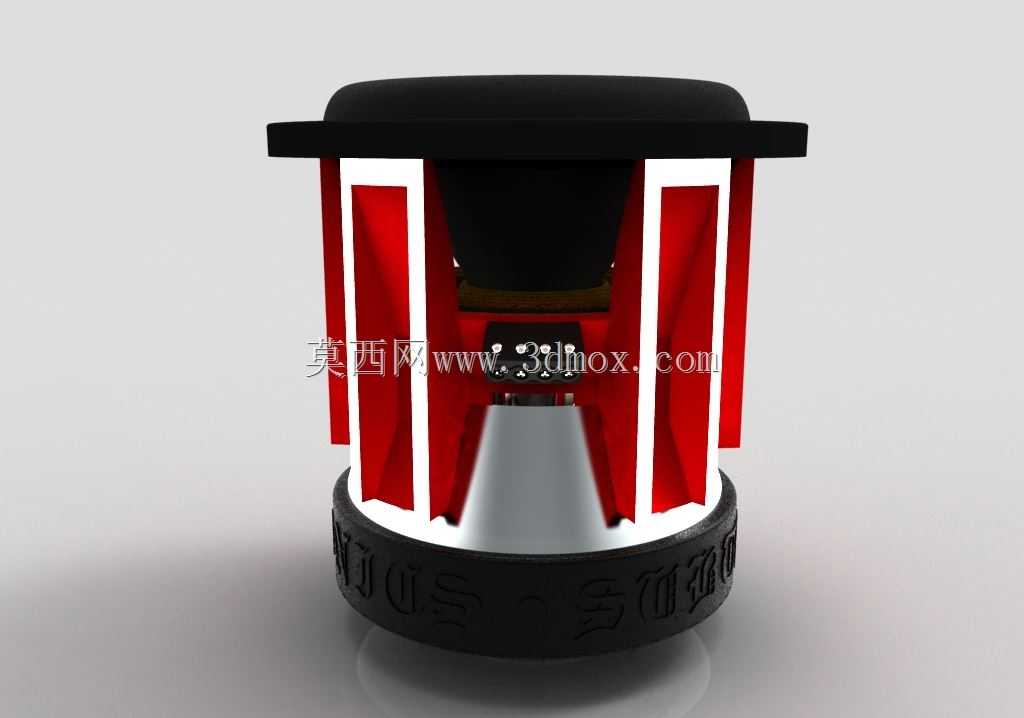

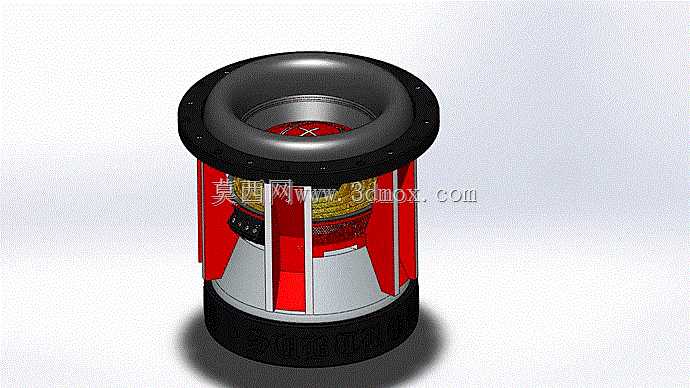

十二英寸大功率双音圈低音扬声器结构

　　在车载音响改装、专业舞台扩声、家庭影院重低音搭建这类场景里，大尺寸低音单元始终是负责低频下潜、营造声场氛围感的核心部件，这款12英寸规格的低音扬声器，正是针对大动态低频重放需求设计的专用电声换能部件。从实际使用场景来看，这类单元常被安装在车载低音炮箱体、舞台线阵次低频阵列、家用密闭/倒相式低音炮内，负责重放20Hz-200Hz频段的低频信号，弥补全频单元在低频段的声压不足、动态余量不够的问题，尤其适合电子音乐、影院特效这类大动态音频内容的重放。

　　从功能特性来看，这款单元采用双音圈结构设计，单路阻抗2欧姆，可通过串并联灵活适配不同阻抗要求的功放设备，额定功率处理能力达到1800瓦RMS，能够承受持续大电流输入而不出现音圈过热、擦圈等失效问题，大动态信号输入下的失真控制表现更稳定。折环采用高顺性丁基橡胶材质，配合长冲程线性定心支片，能够保证振膜在大行程往复运动时始终保持轴向运动，避免横向偏移带来的非线性失真，同时折环上的对称压纹设计可以均衡不同方向的顺性，减少大音量下的分割振动。

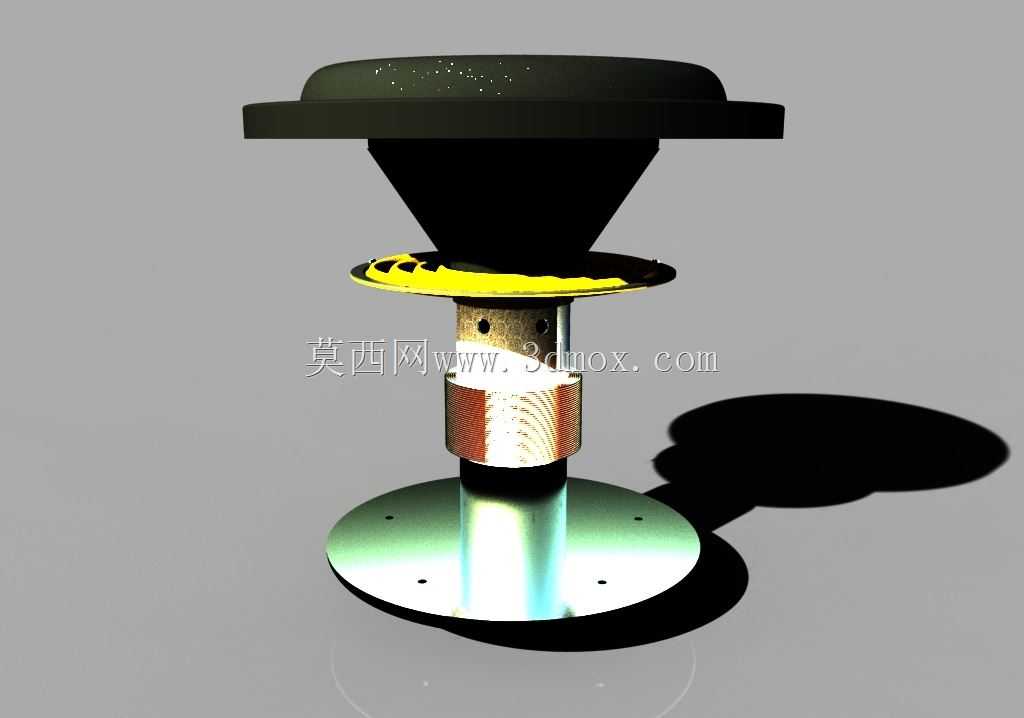

　　设计过程中，首先要匹配的是磁路系统的驱动力，大尺寸长冲程单元需要足够的磁隙磁通密度来保证对音圈的控制力，因此采用了加厚的T铁与华司结构，配合大体积环形铁氧体磁钢，让磁隙内的磁场分布更均匀，减少音圈运动过程中的电感变化带来的失真。盆架采用高强度冷轧钢板冲压成型，边缘均匀分布的安装孔位做了沉台设计，保证安装时螺丝头不会突出盆架表面，同时盆架上的镂空结构既可以减轻整体重量，又能为音圈工作时的空气流动提供通道，帮助音圈散热，避免长时间大功率工作下的热压缩效应。振膜采用复合纸基加阻尼涂层的设计，在保证刚性的同时增加内部阻尼，减少振膜自身的谐振染色，中心的防尘帽采用硬质铝材质，既可以阻挡灰尘进入磁隙，又能提升振膜中心区域的刚性，减少高频段的分割振动。

　　安装边界方面，这款12英寸单元的外径尺寸适配标准12英寸低音喇叭的安装开孔，安装孔分布圆直径符合行业通用规格，安装时需要预留足够的背部腔体深度，避免振膜大行程运动时碰到腔体后壁，同时盆架与安装面板之间需要加装密封泡棉垫，防止腔体漏气影响低频效率。接线端子采用大电流镀金接线柱，能够适配粗线径的音响线材，减少大电流传输时的线损，端子上的正负标识清晰，避免安装时出现相位接反的问题。日常选型搭配时，需要根据箱体类型（密闭箱/倒相箱/带通箱）调整对应的箱体容积参数，倒相管的长度与口径也需要匹配单元的TS参数，才能让低频下潜深度与瞬态表现达到最优平衡。在结构建模过程中，需要重点还原磁路组件的同轴度、折环与定心支片的装配位置关系、安装孔的位置度公差，这些细节直接影响到后续结构验证时的装配干涉检查、运动行程仿真的准确性，尤其是音圈在磁隙中的上下运动行程范围，需要预留足够的安全余量，避免大动态下音圈打底造成损坏。
