实验室等离子表面处理实验装置结构

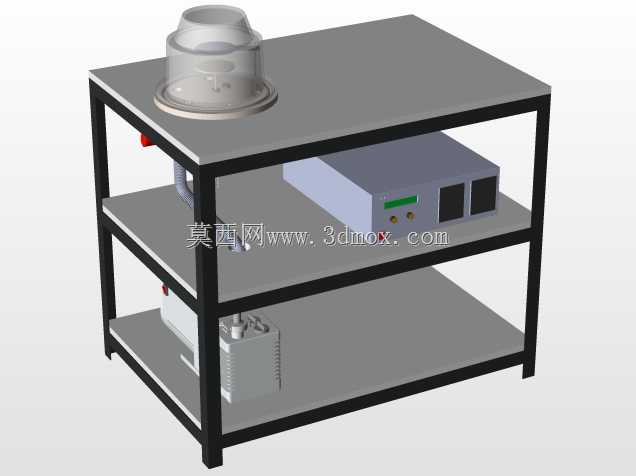

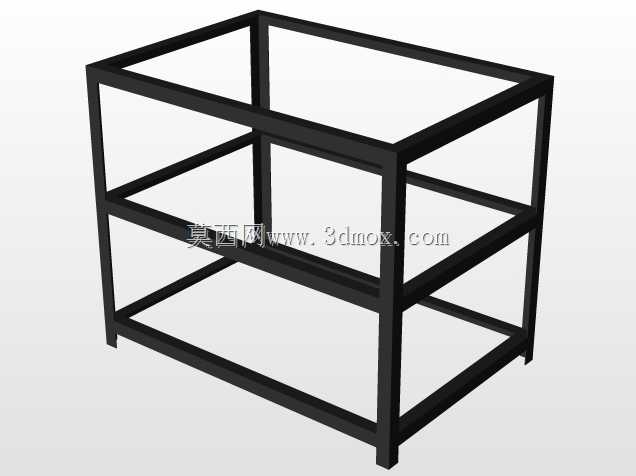

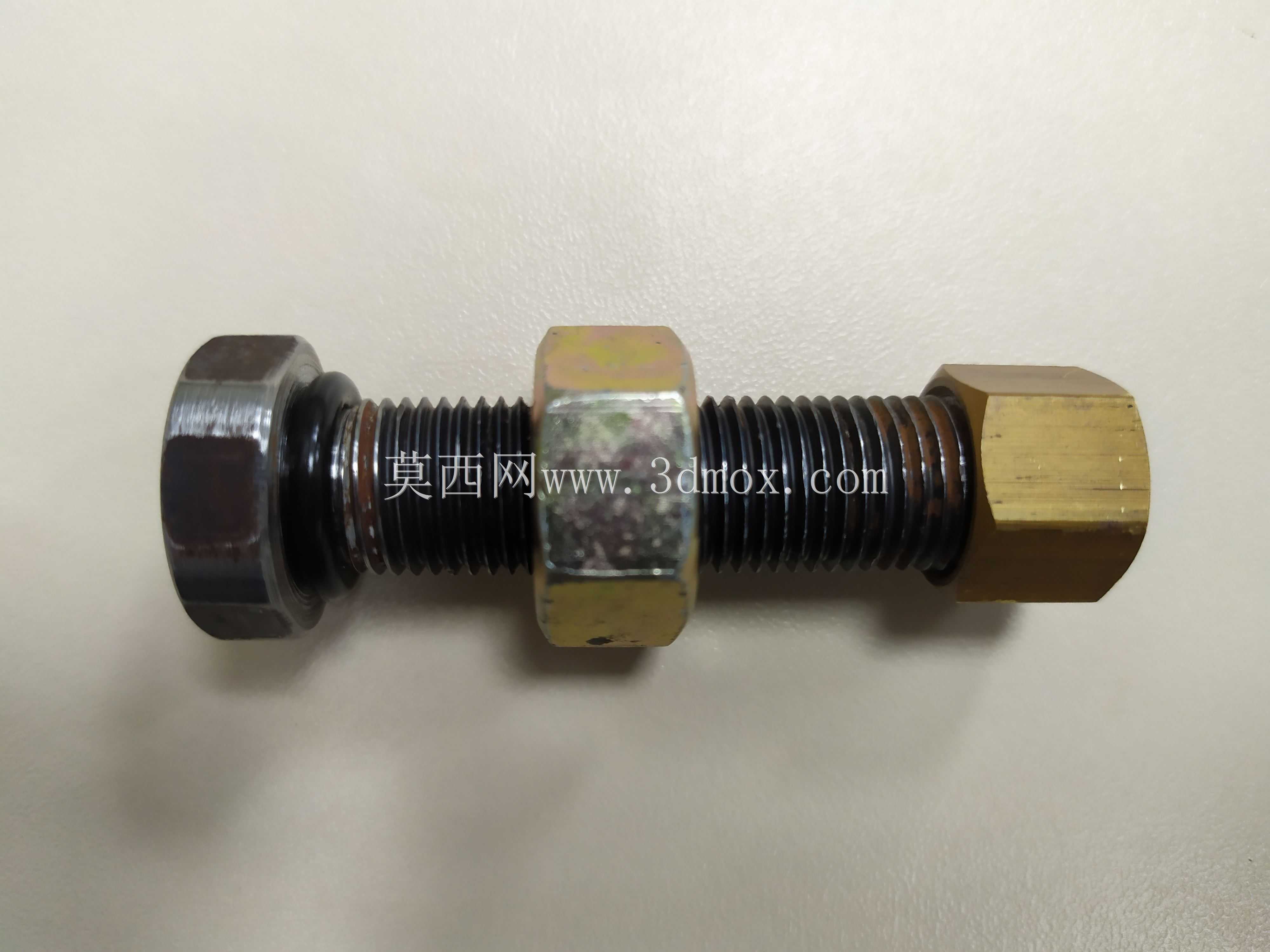

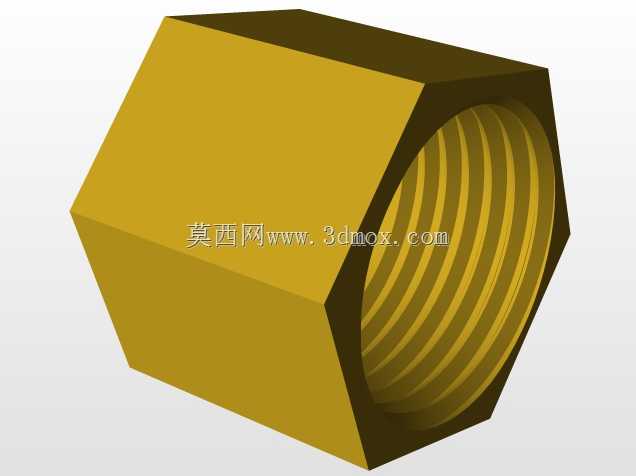

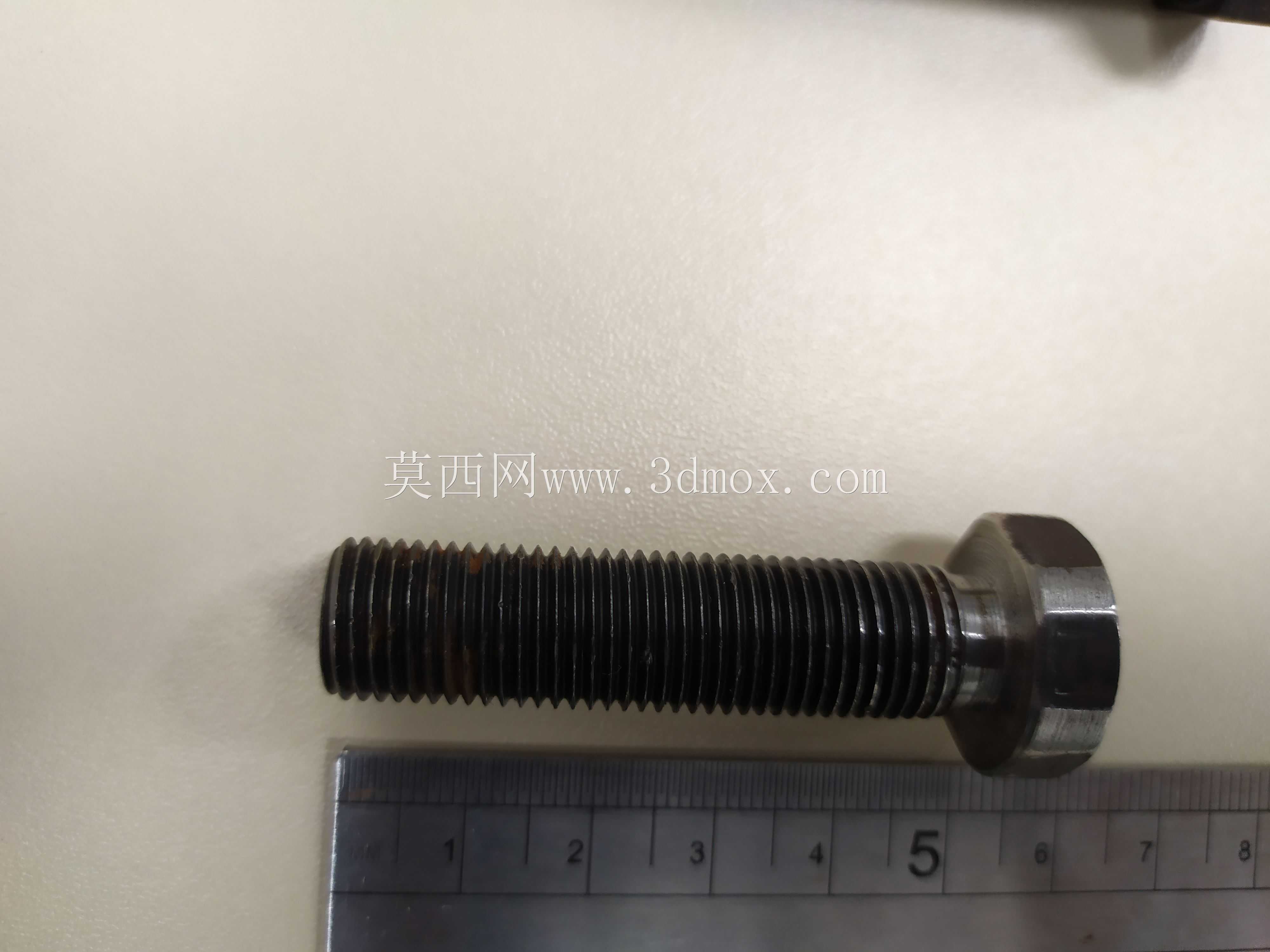

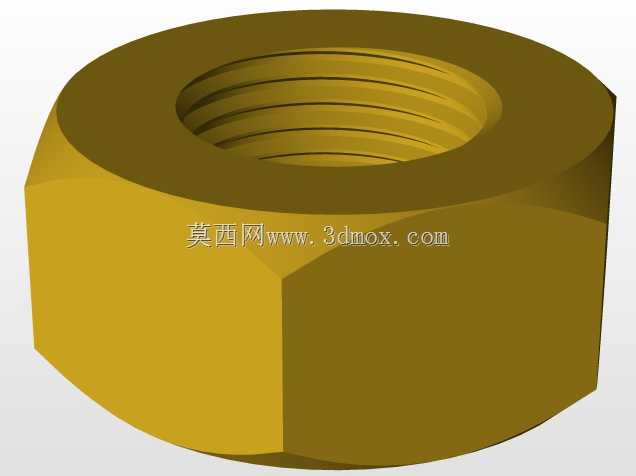

　　这套实验装置主要面向高校材料实验室、小批量表面改性工艺验证场景搭建，核心是通过低气压等离子体实现材料表面的刻蚀、活化、镀膜前预处理等操作，区别于工业量产的大型等离子设备，整体结构紧凑，适配实验室有限的场地空间，不需要额外做大规模的场地改造即可完成部署。从结构布局来看，整体采用三层方管焊接机架作为承载主体，框架选用标准4040型钢矩管焊接成型，焊后做去应力处理避免长期承重变形，层板采用冷轧钢板折弯后静电喷塑，平面度控制在每米0.5mm以内，保证上层真空腔体放置的水平度要求——毕竟等离子放电对腔体水平度、电极同轴度有明确要求，若台面倾斜会导致内部电场分布不均，直接影响处理效果的一致性。

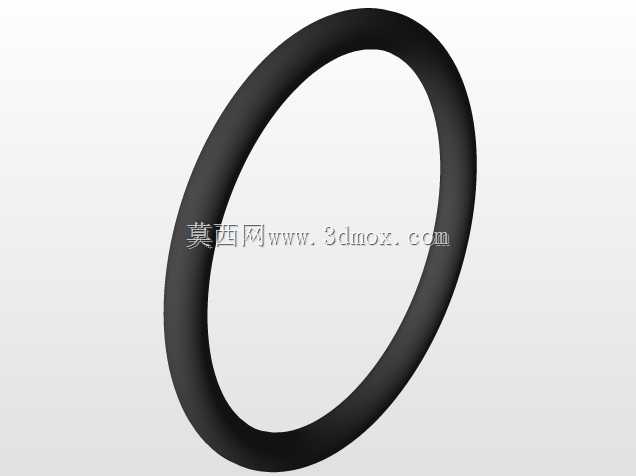

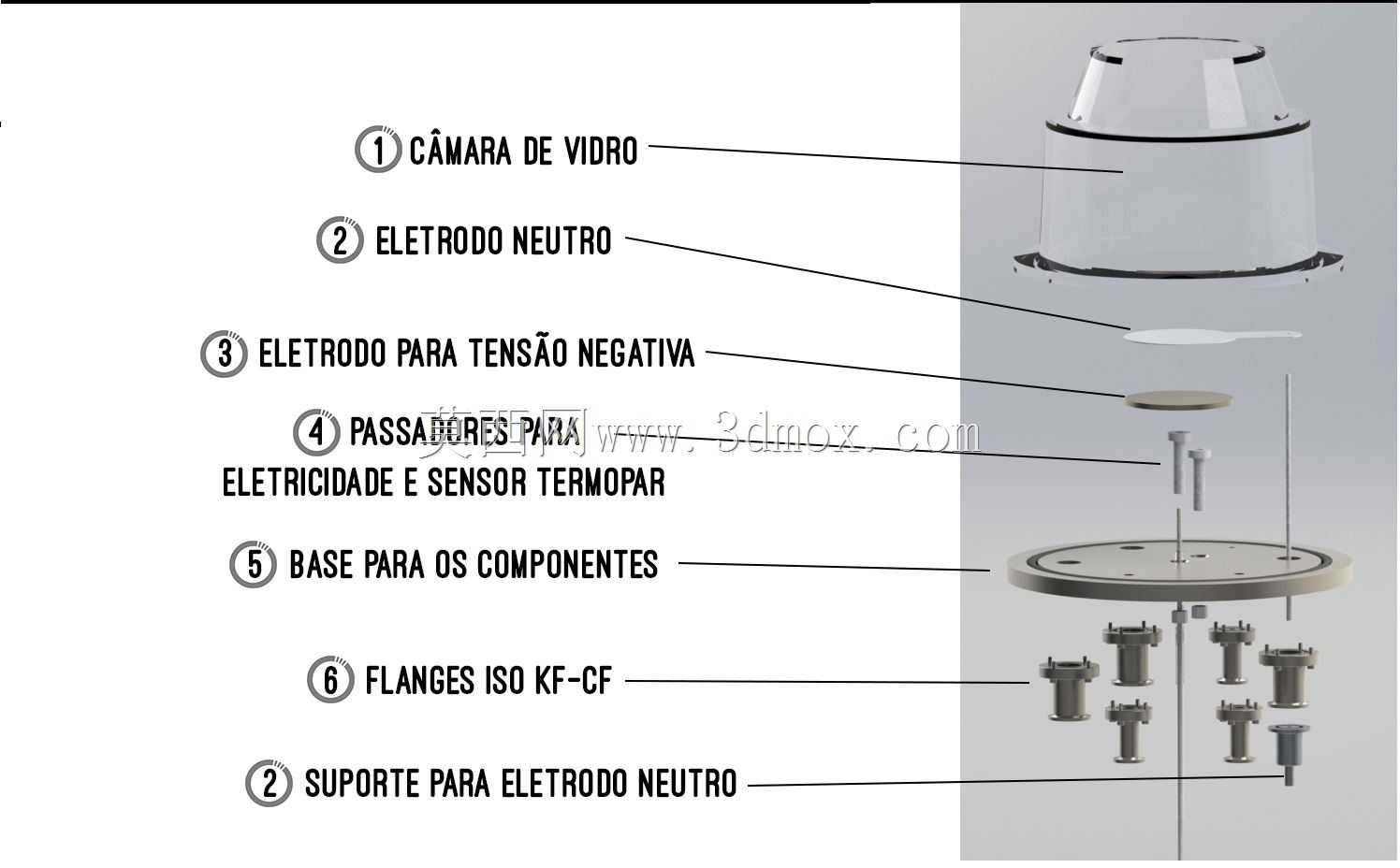

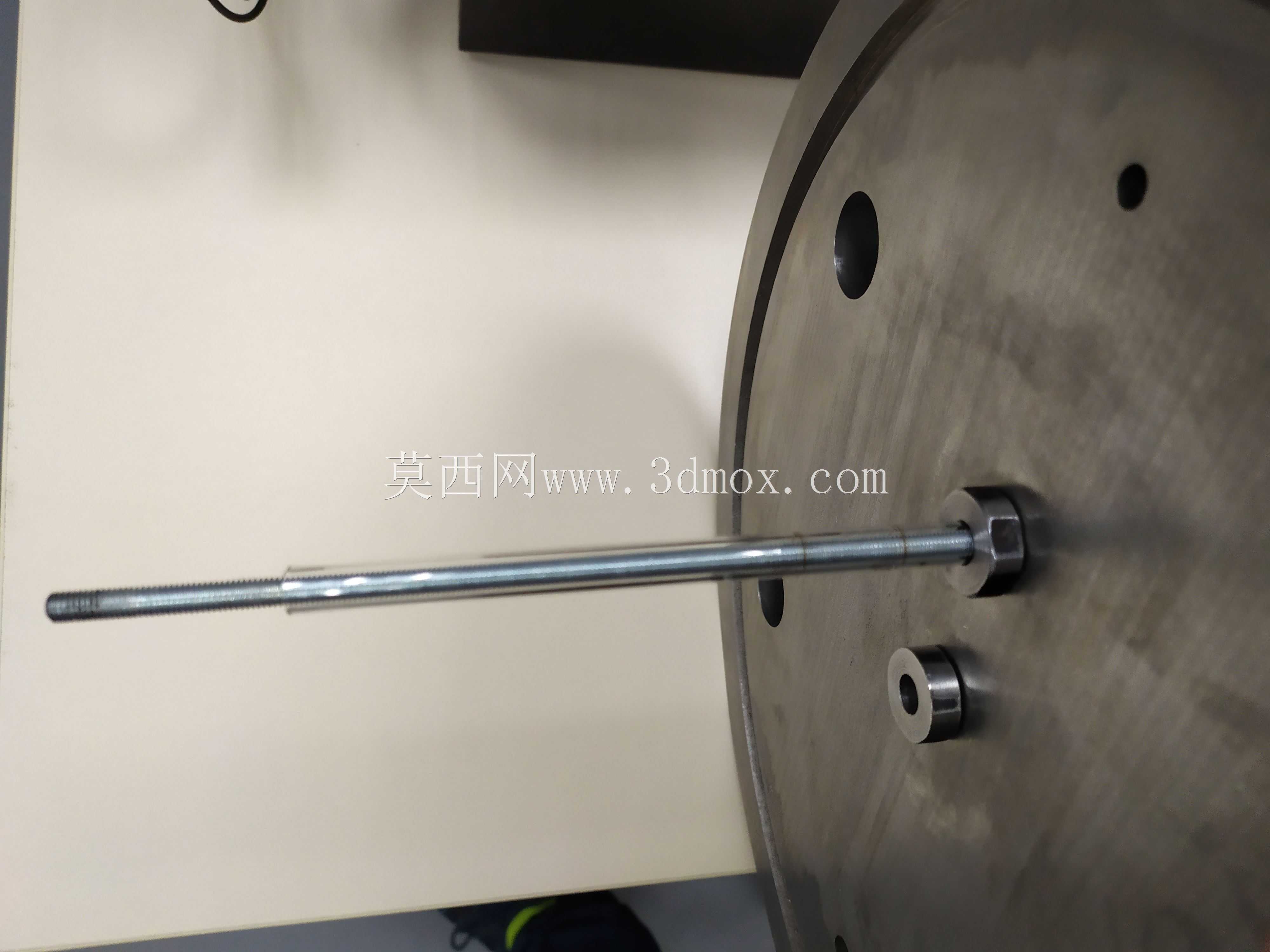

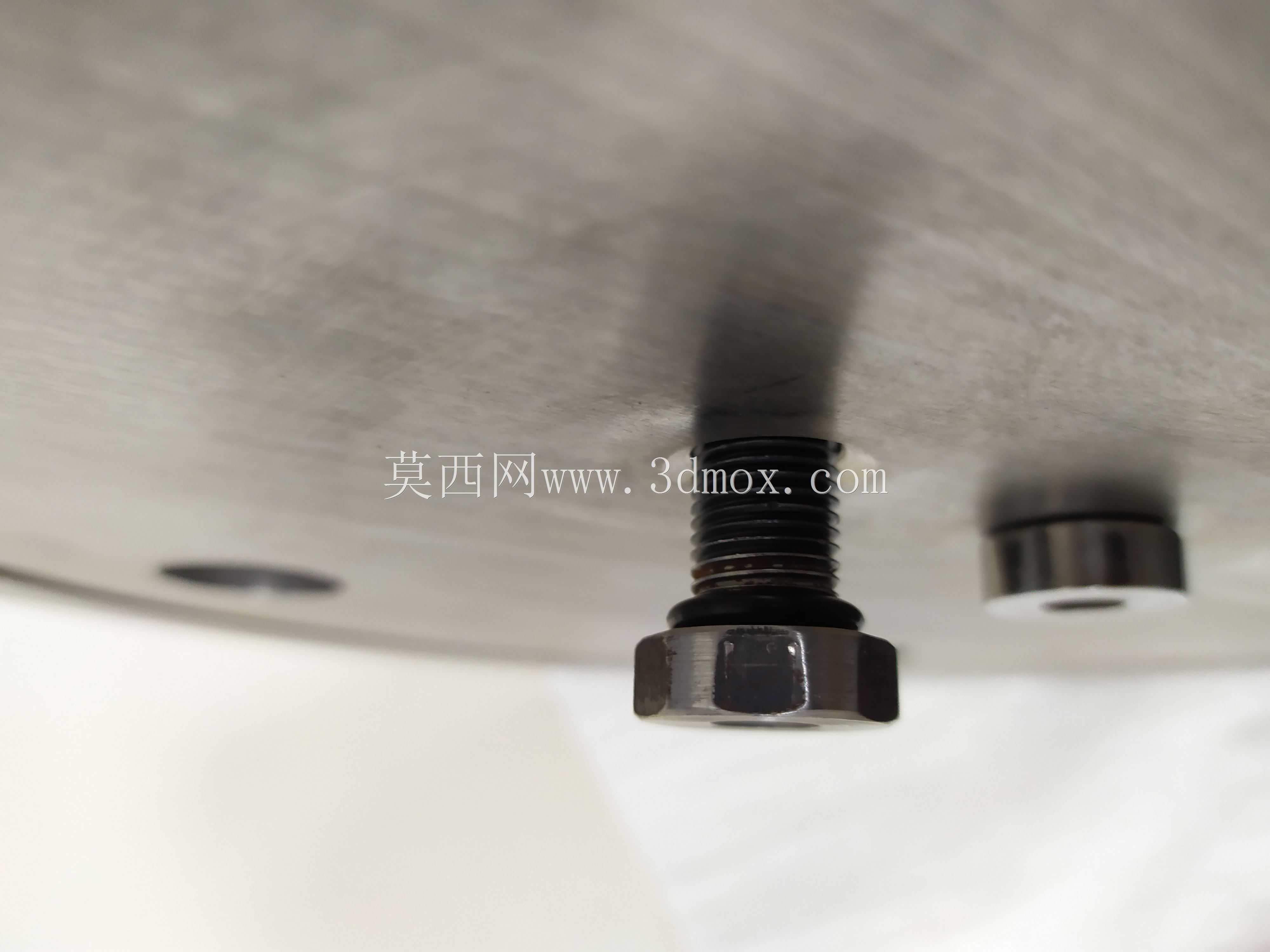

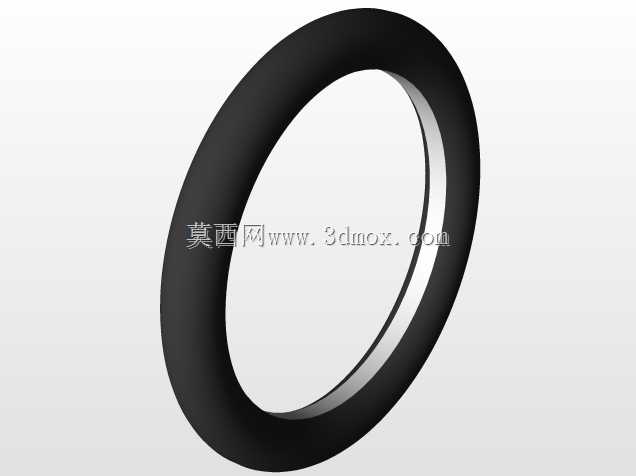

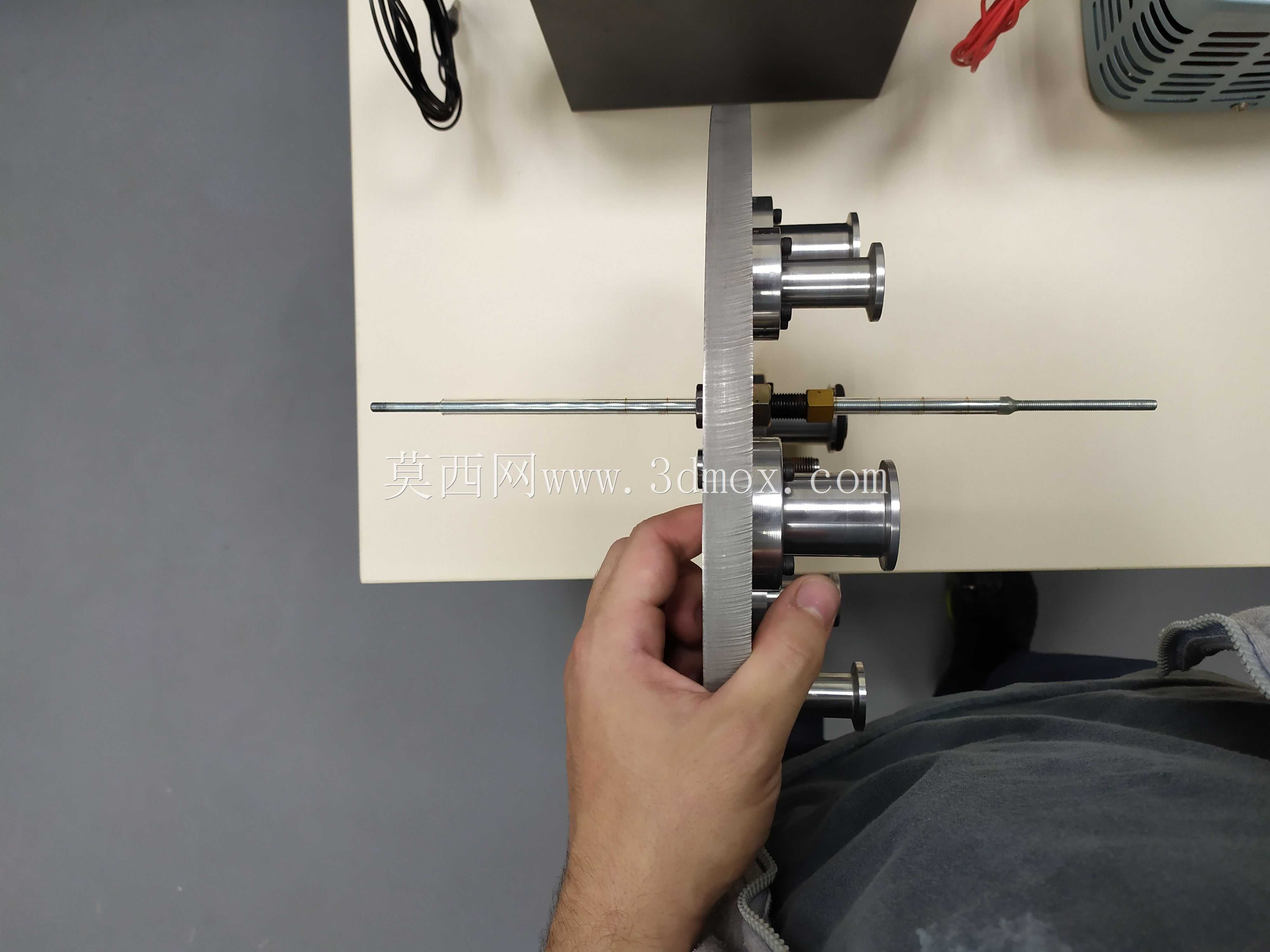

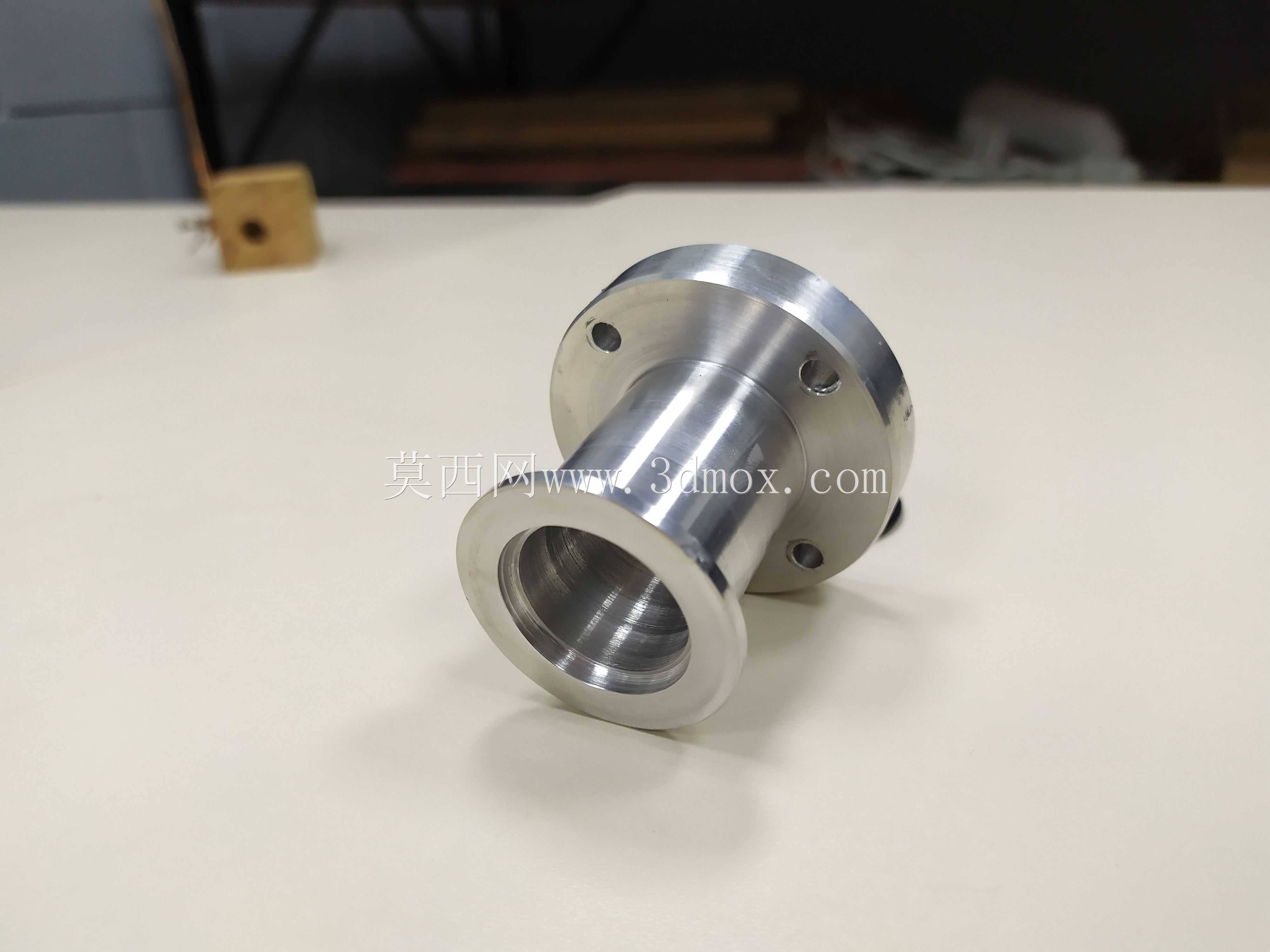

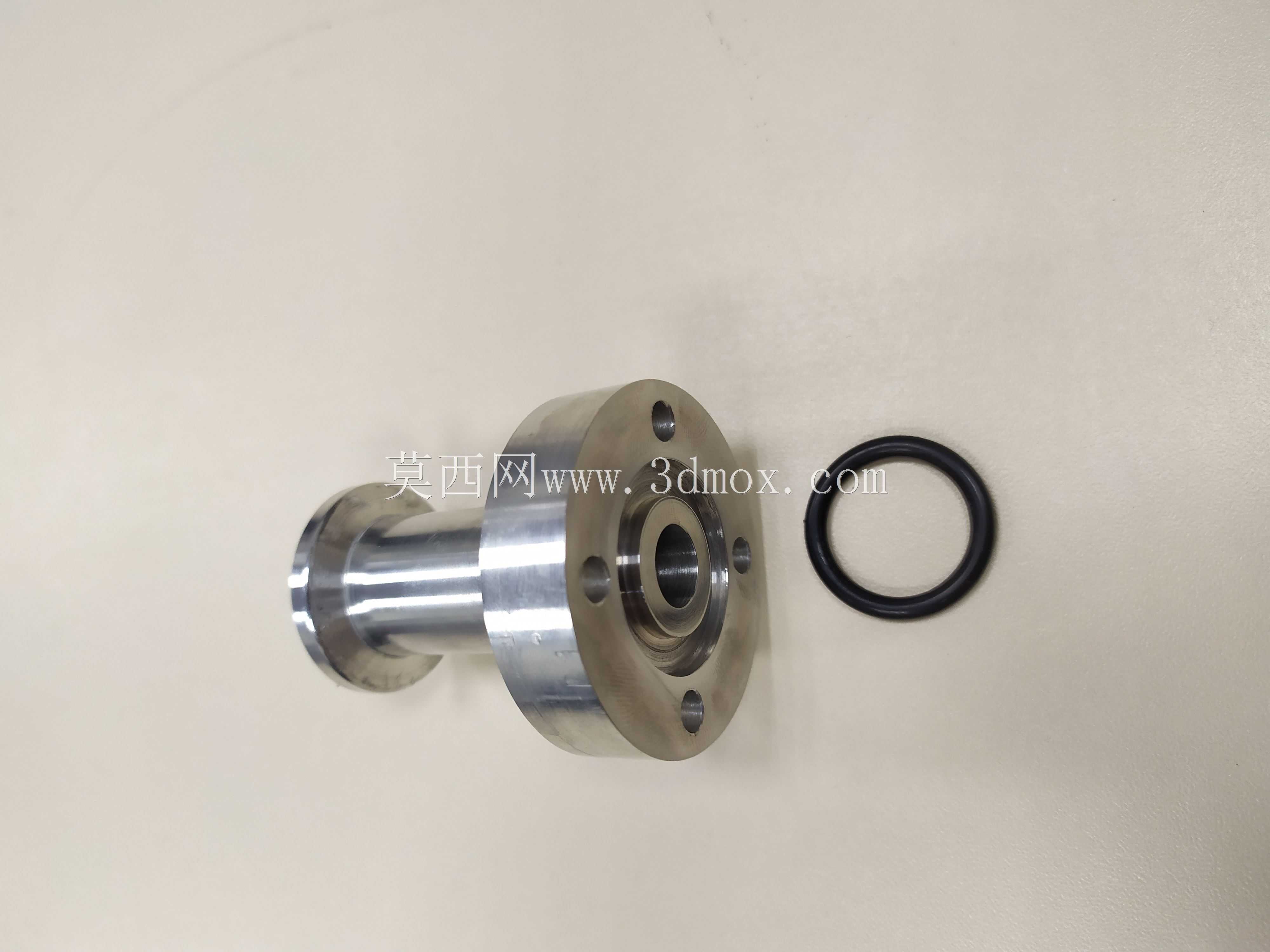

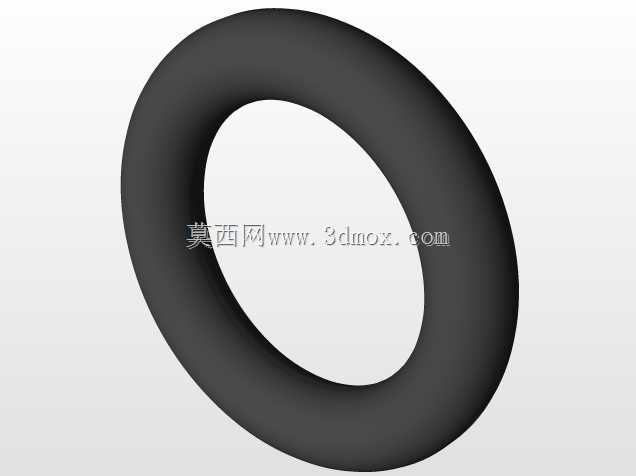

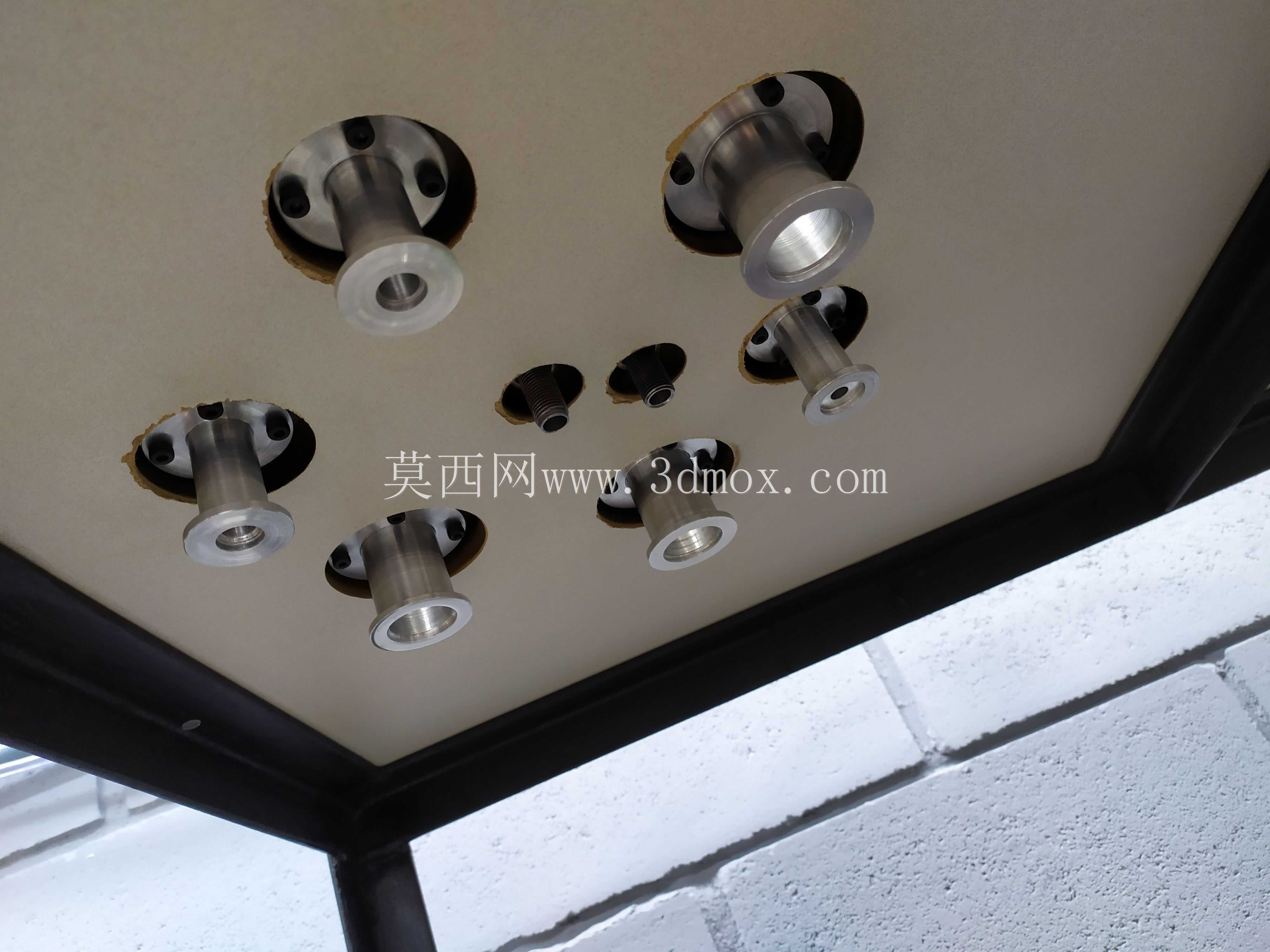

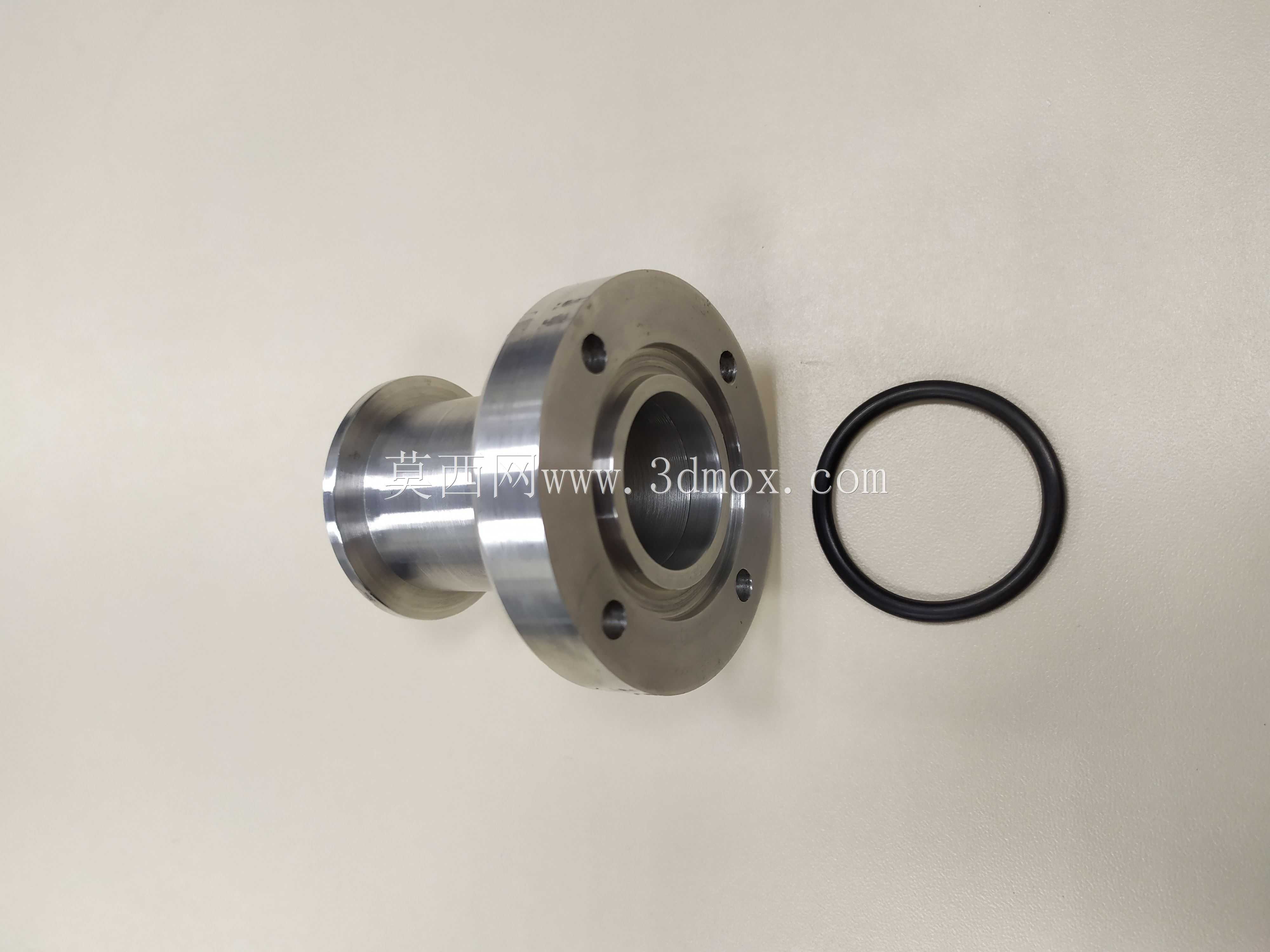

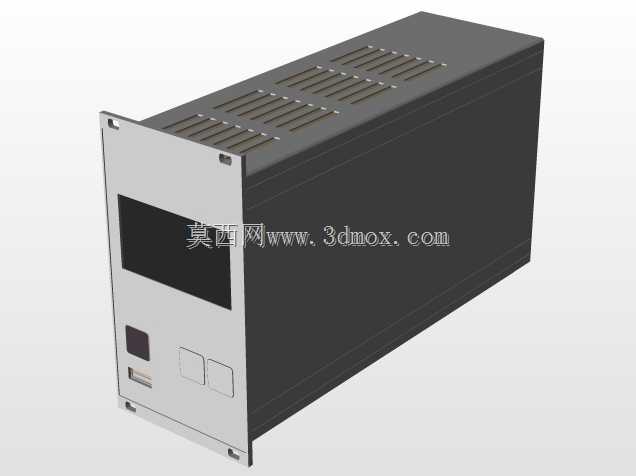

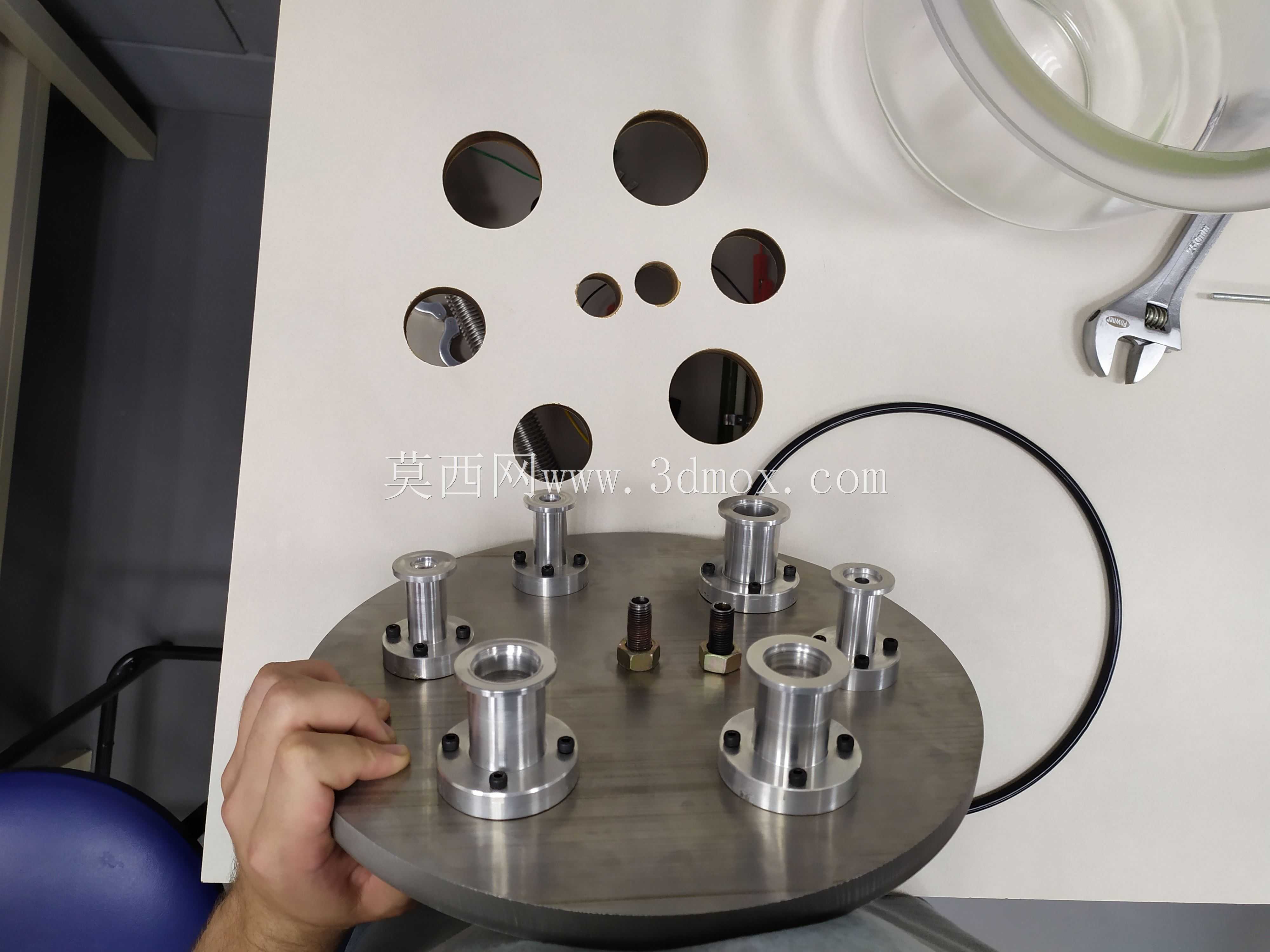

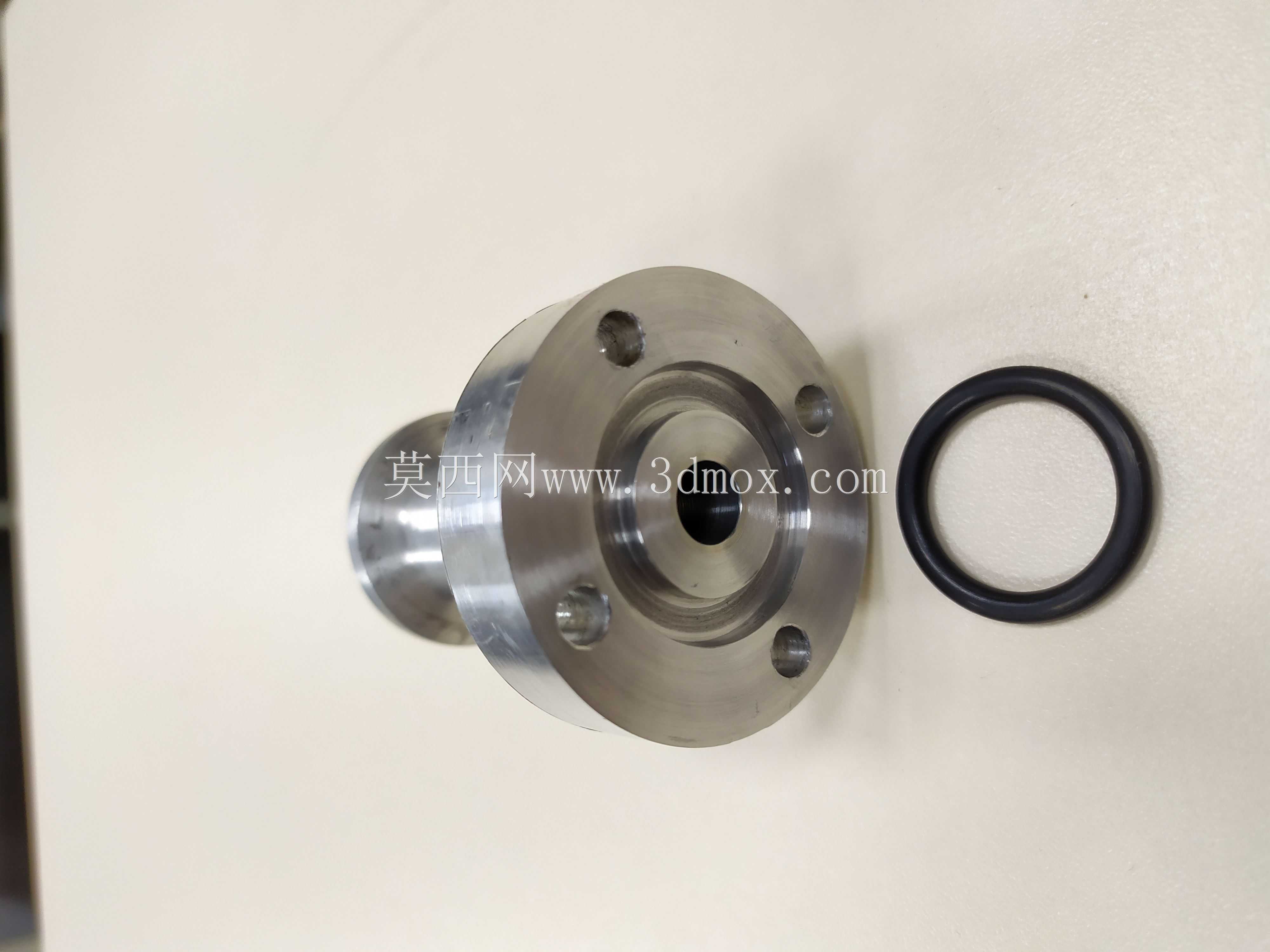

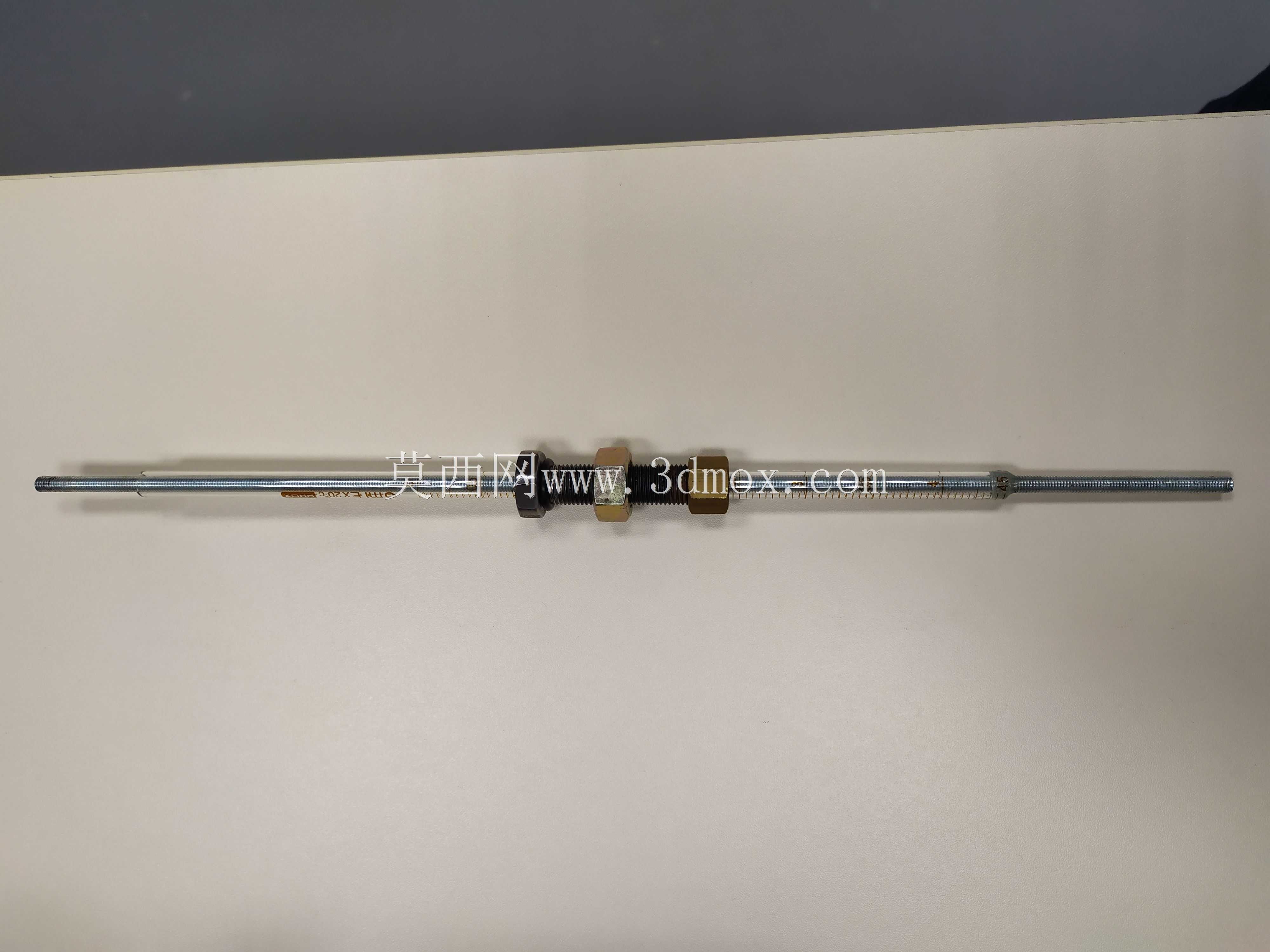

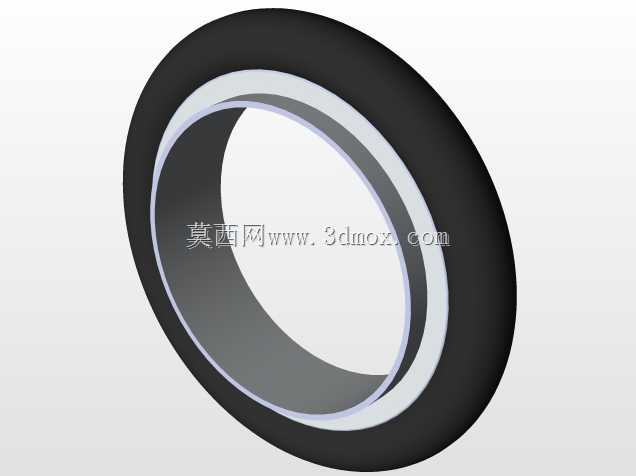

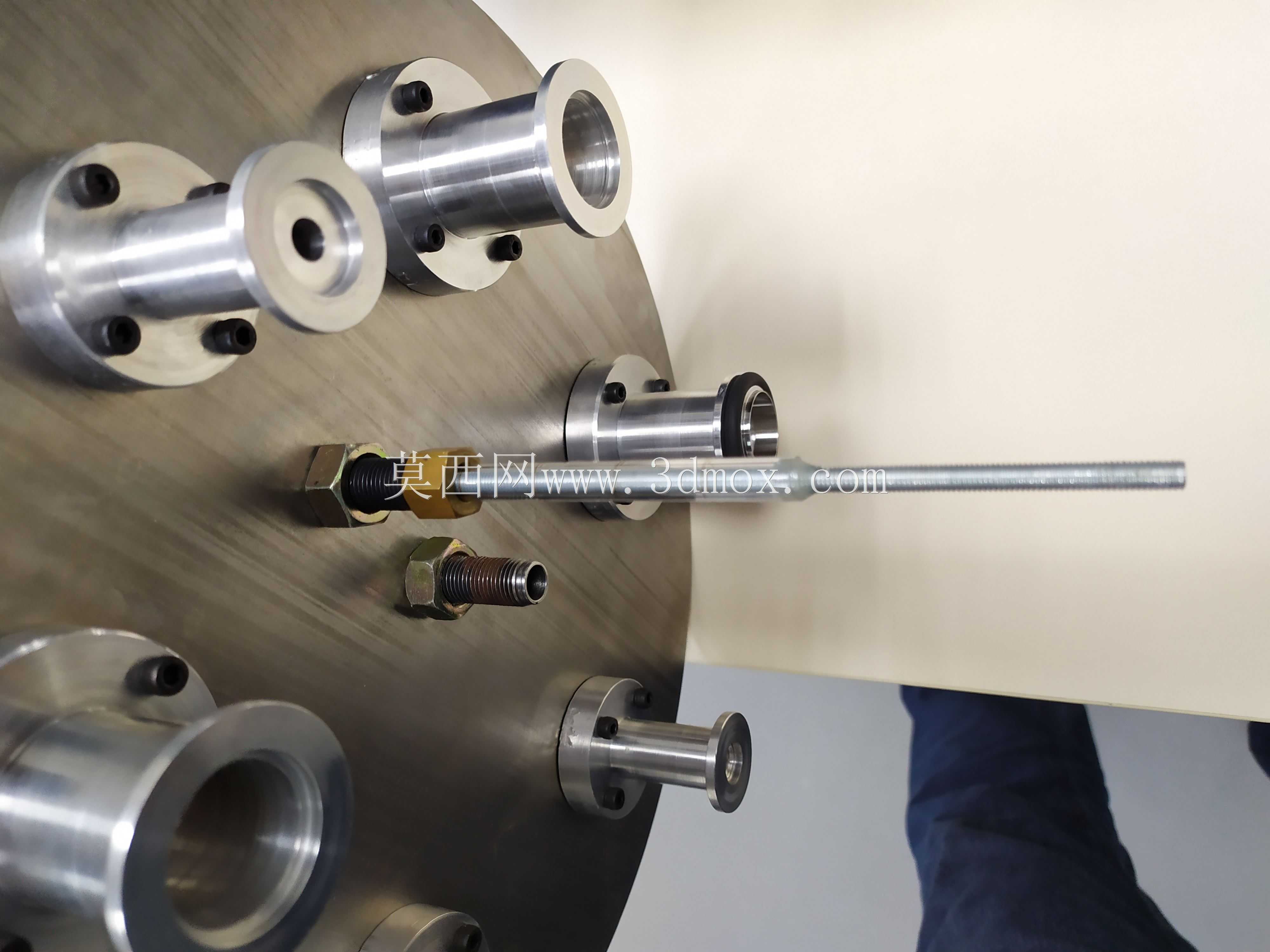

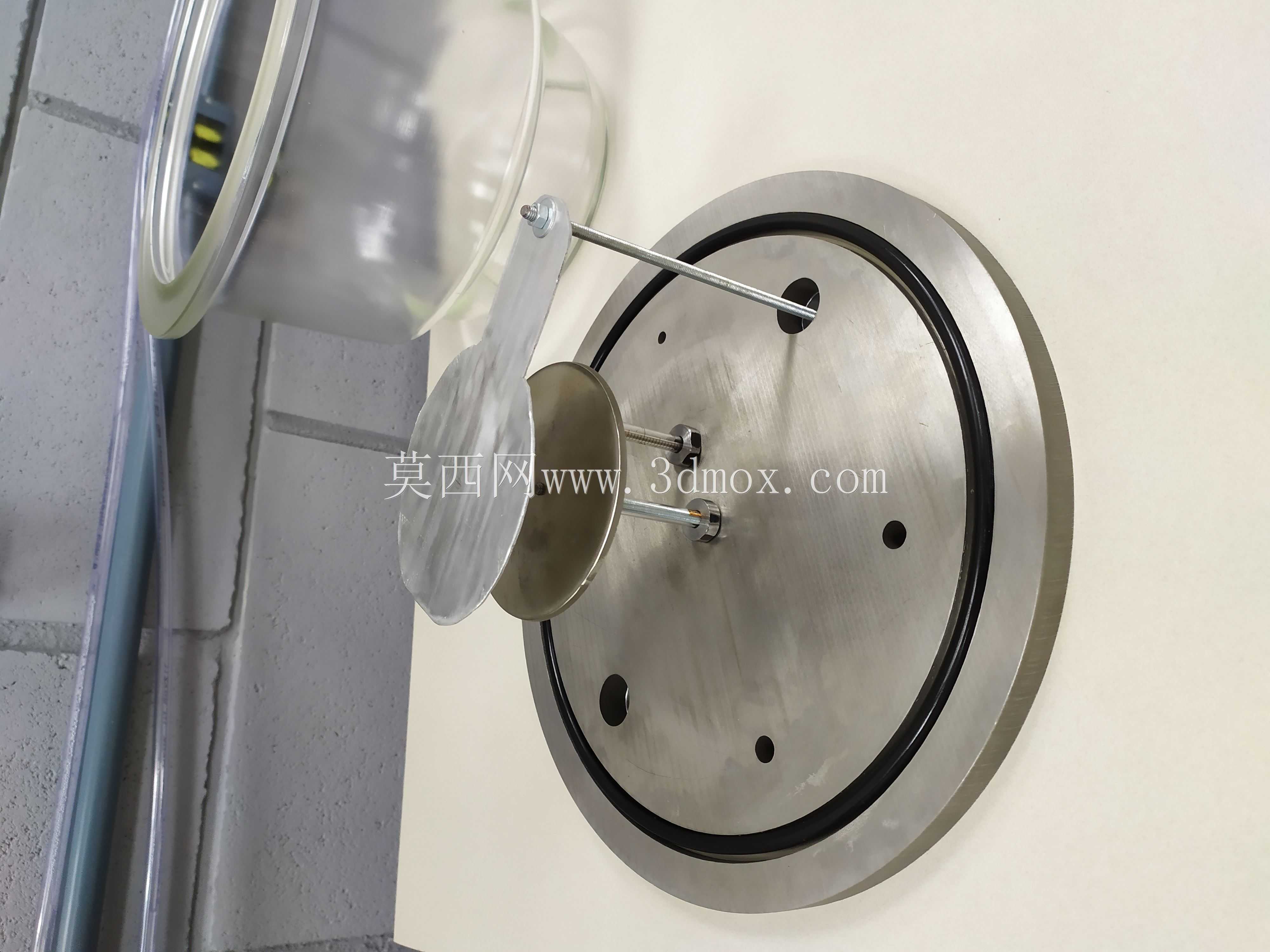

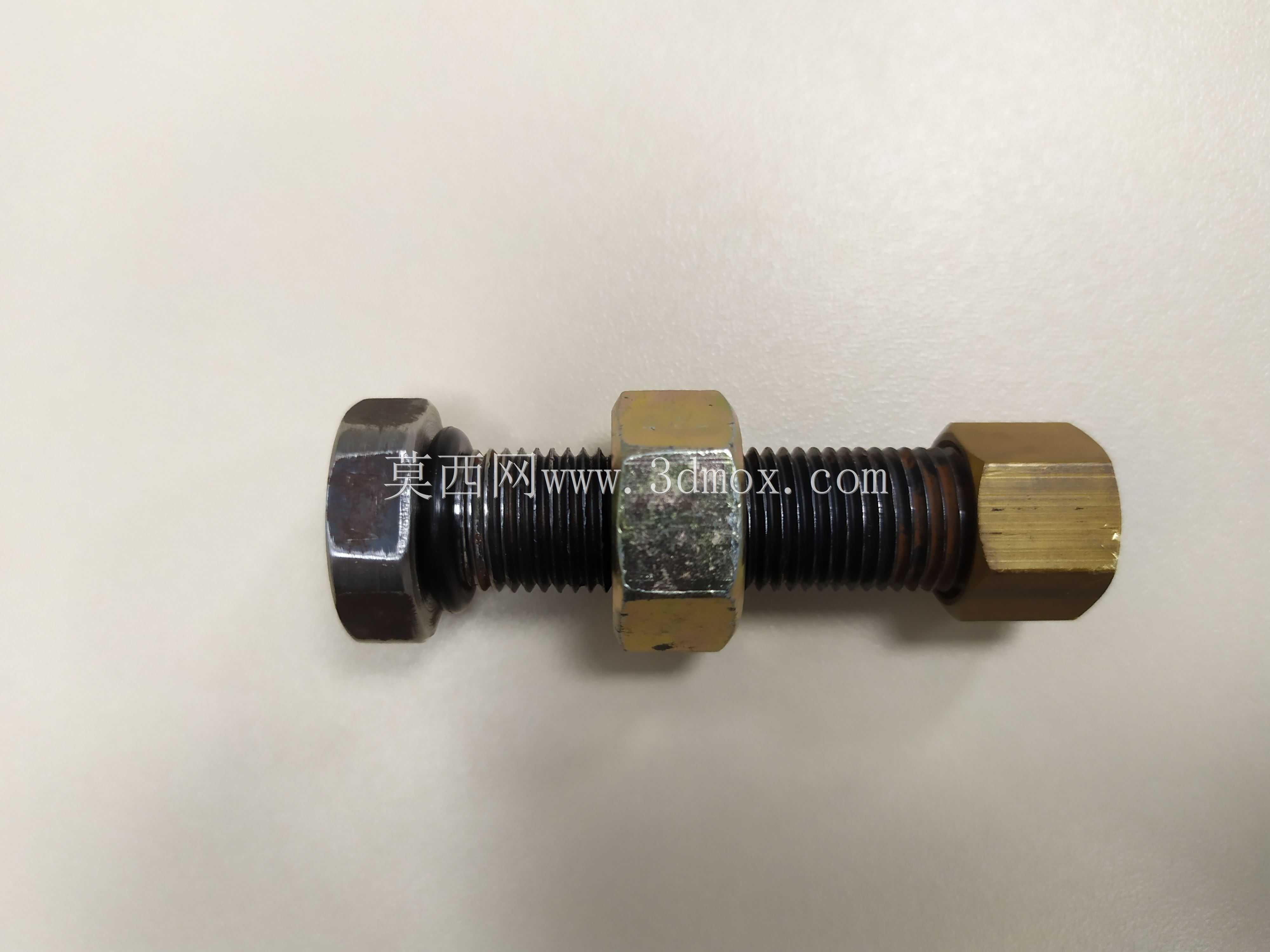

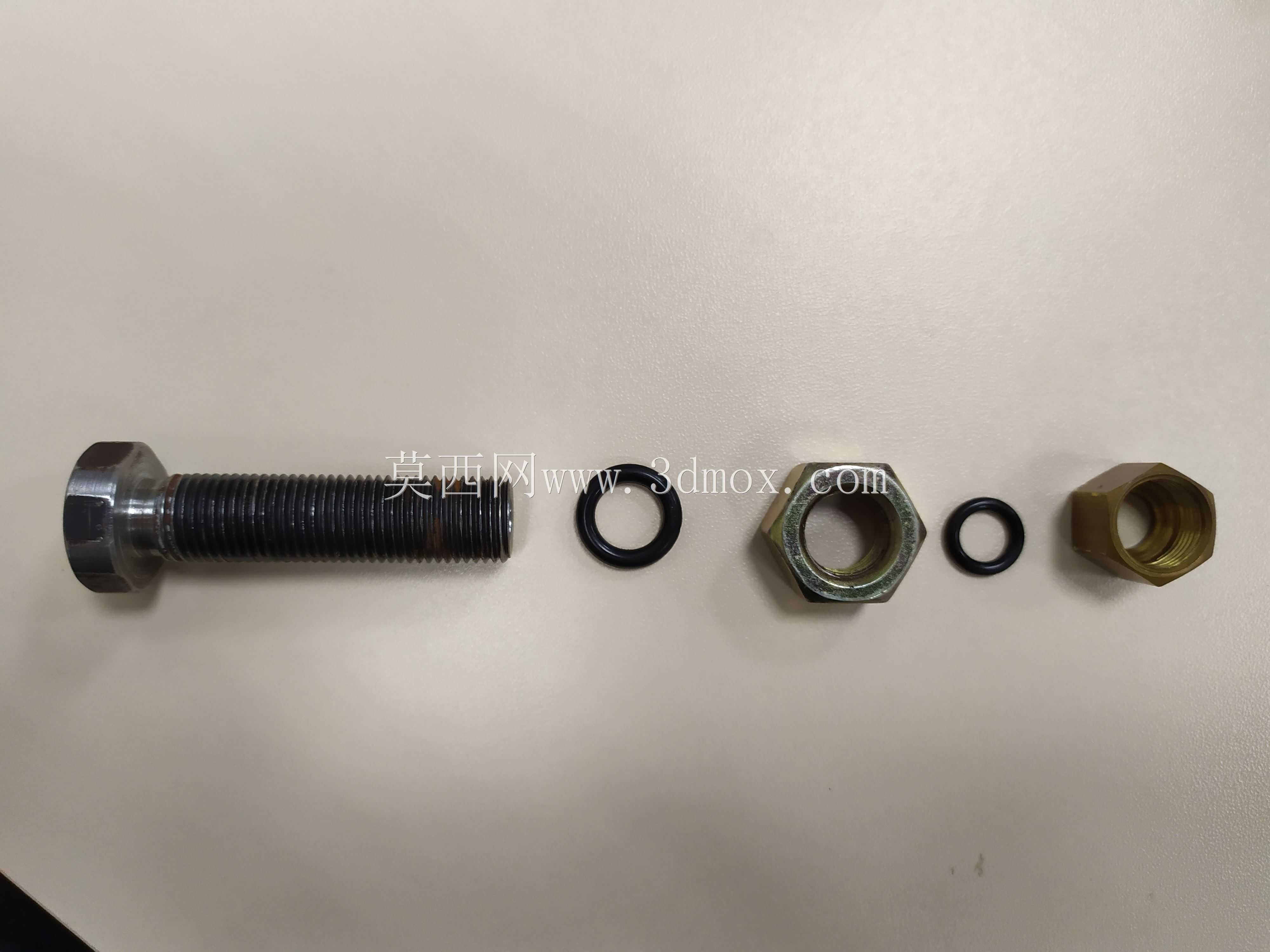

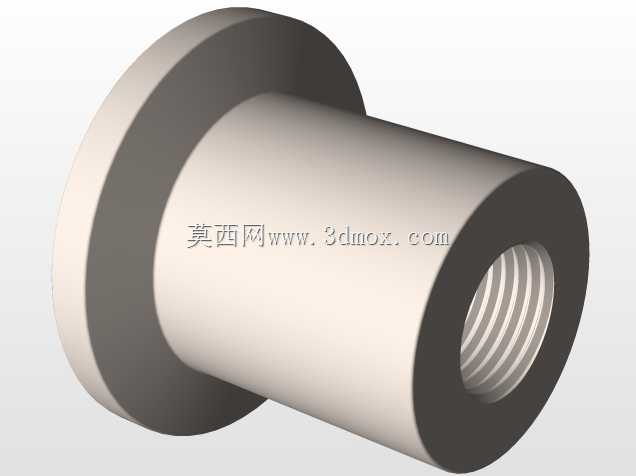

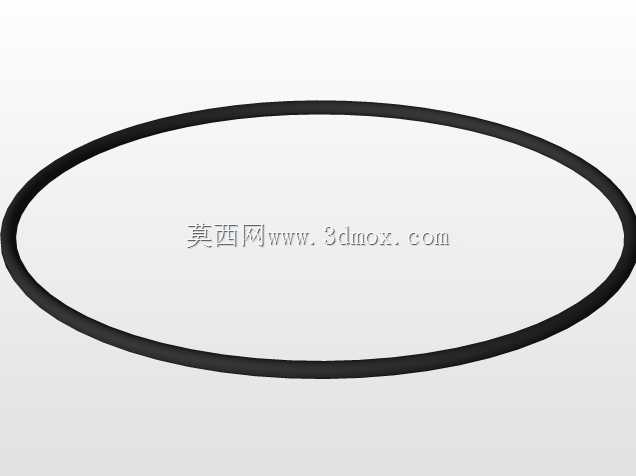

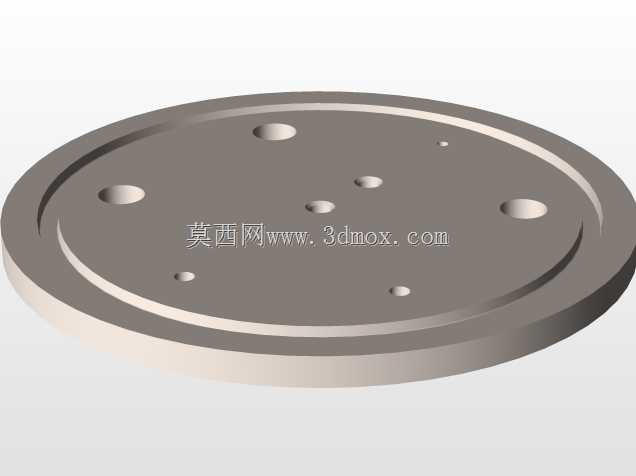

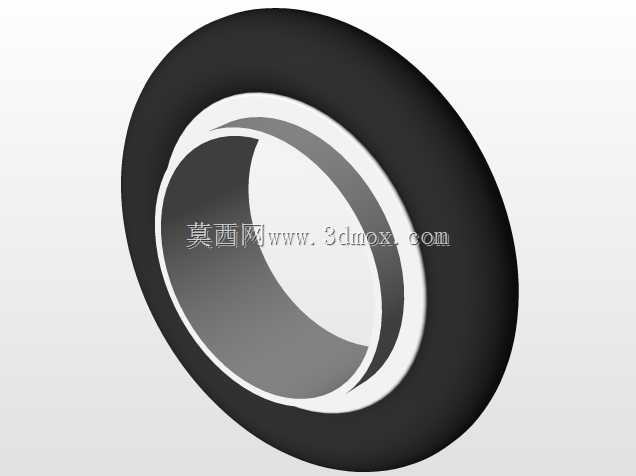

　　最上层台面居中放置钟罩式真空腔体，腔体采用石英玻璃钟罩搭配不锈钢底座的结构，底座上预留了电极接线柱、真空抽气接口、气路进气接口，钟罩与底座之间采用氟橡胶密封圈做静密封，抽气时靠大气压实现自紧密封，不需要额外的快压锁扣结构，实验时取放样品只需要直接抬起钟罩即可，操作门槛低，适合频繁更换样品的实验场景。中间层主要放置等离子电源与控制模块，电源模块采用风冷散热结构，面板上预留了功率调节旋钮、放电状态指示灯、气路控制开关，安装位置距离上层腔体的接线端距离不超过30cm，尽可能缩短高压接线的长度，减少高压传输过程中的干扰与损耗，同时层板上预留了走线孔位，高压线缆、信号线缆分别从不同的走线孔穿过，避免强弱电信号互相干扰，电源模块的安装位置预留了前后各10cm的散热空间，保证长时间连续实验时不会出现过热保护。

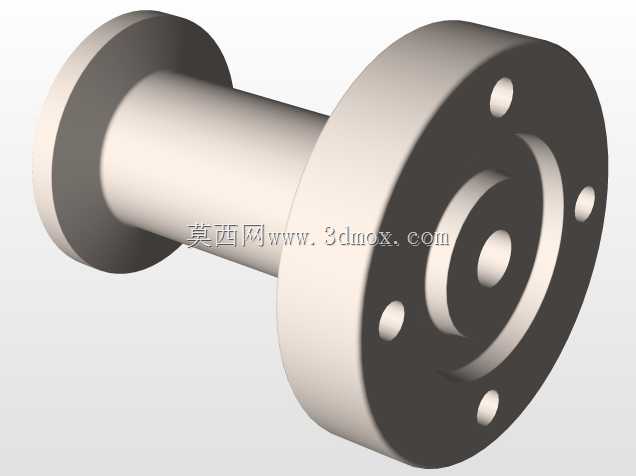

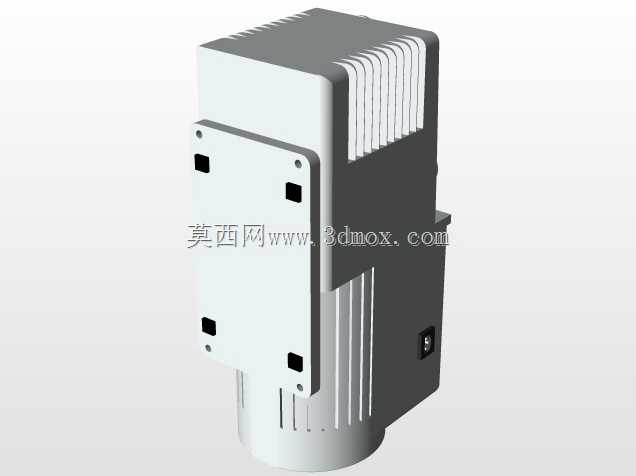

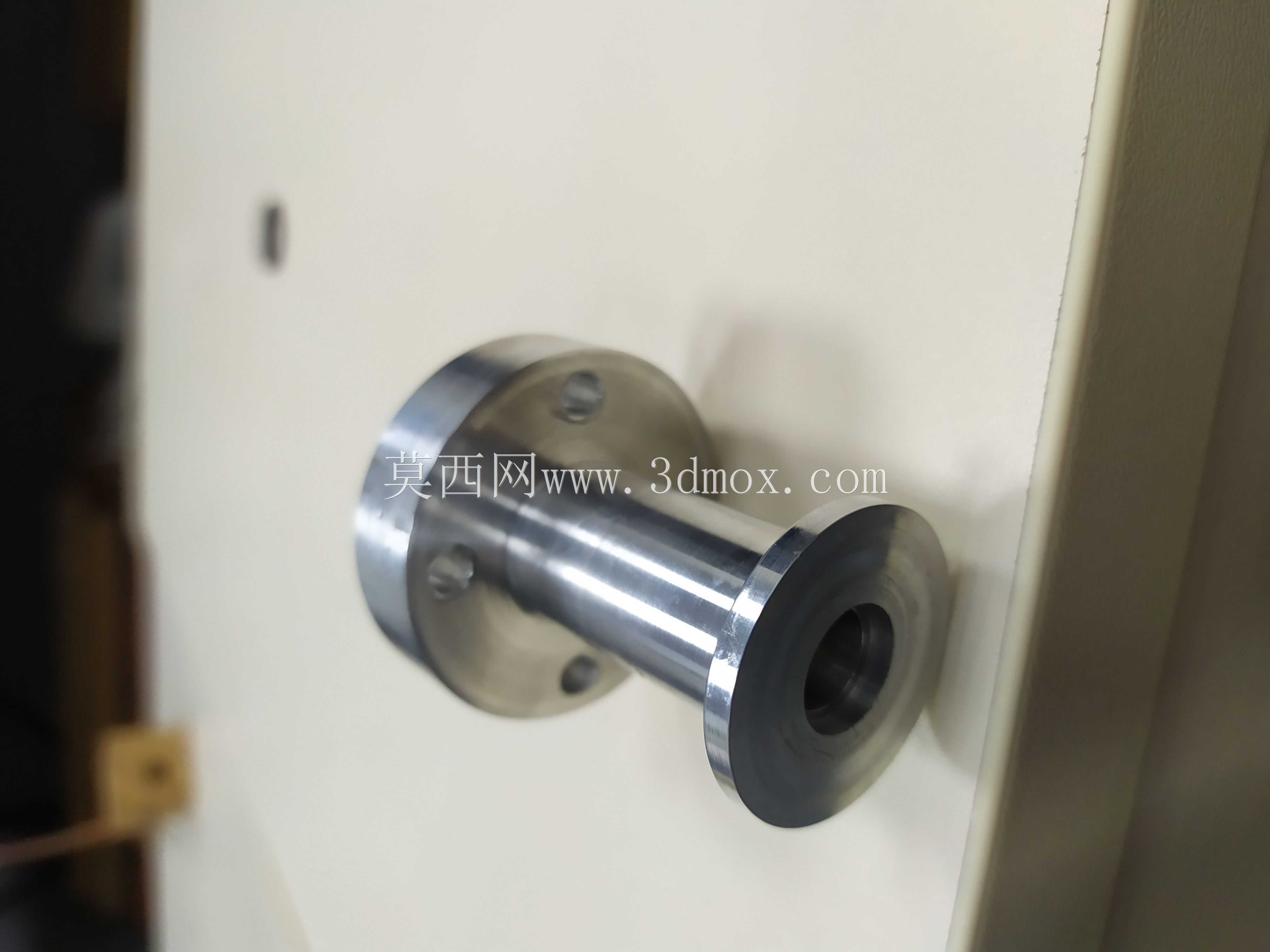

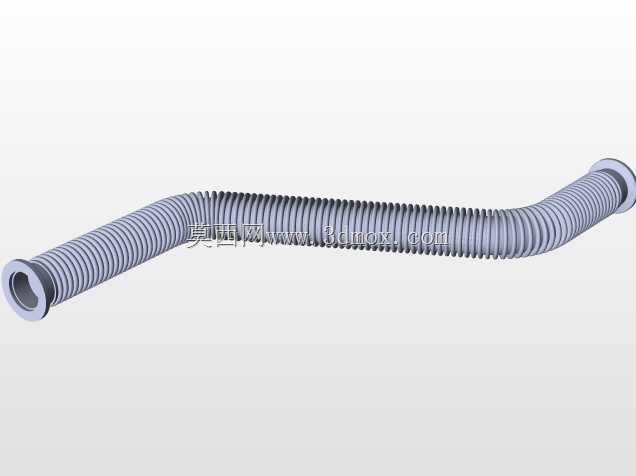

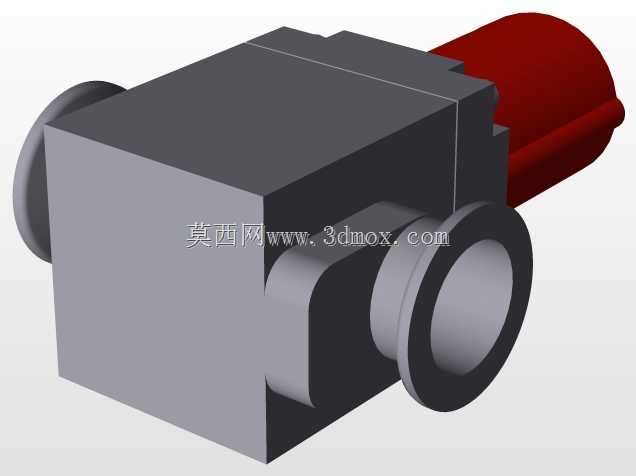

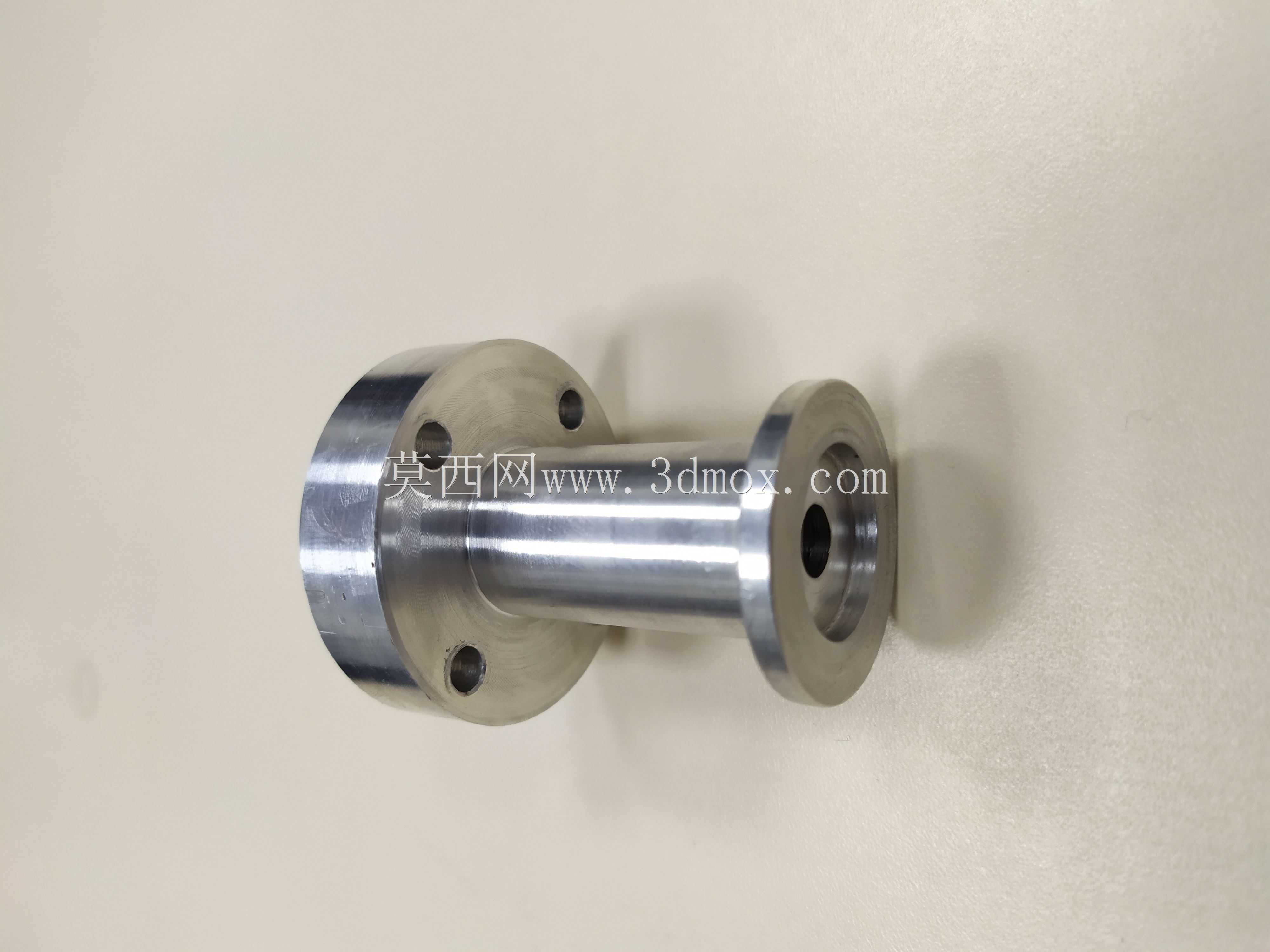

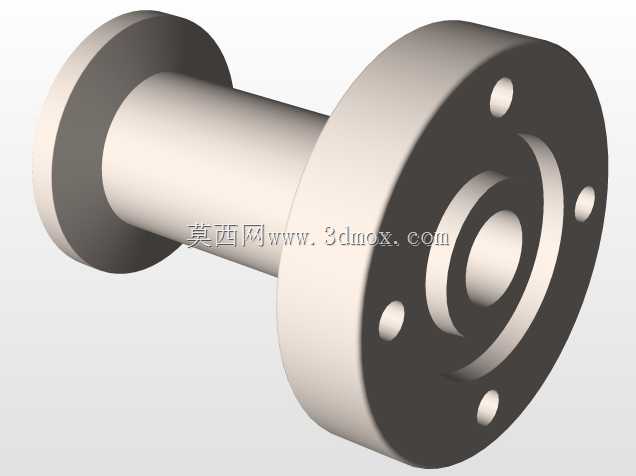

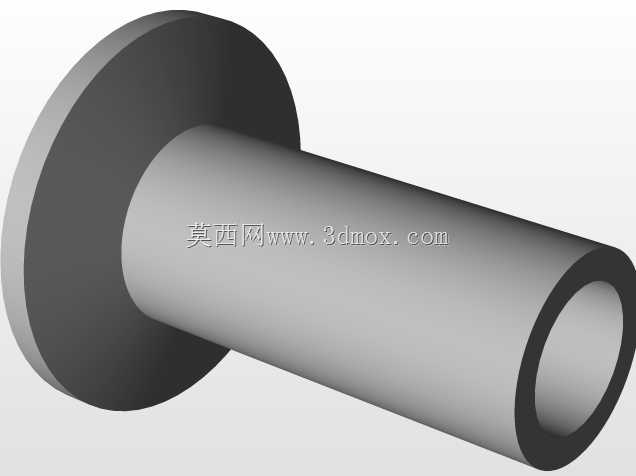

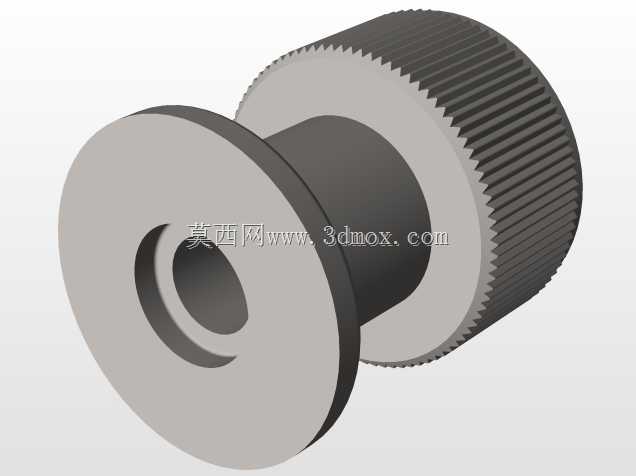

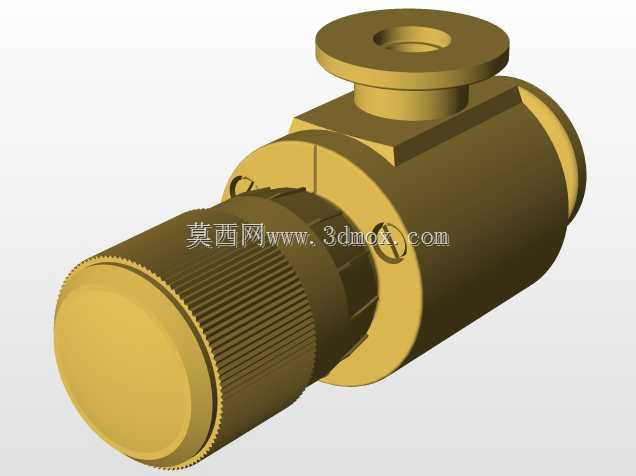

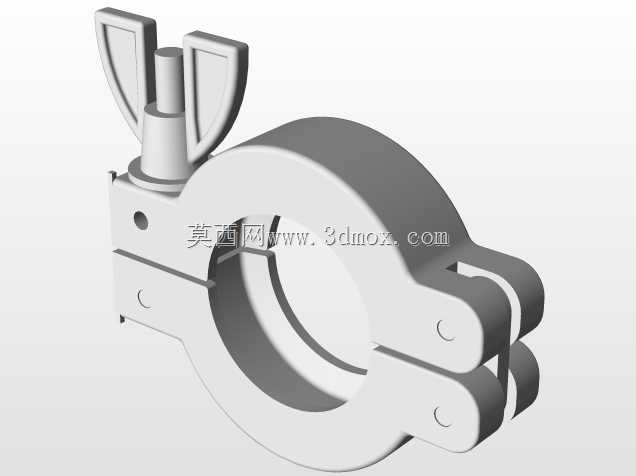

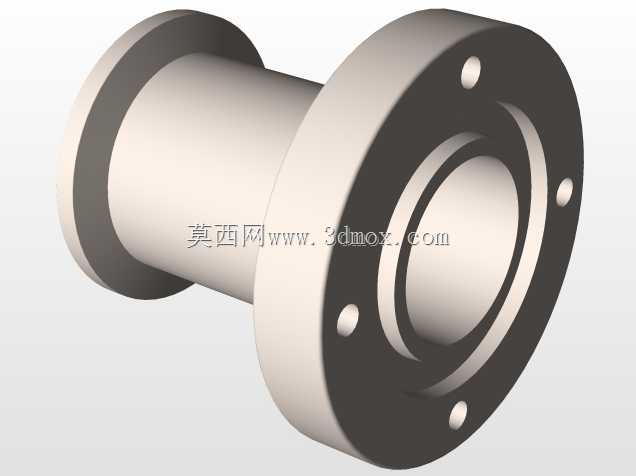

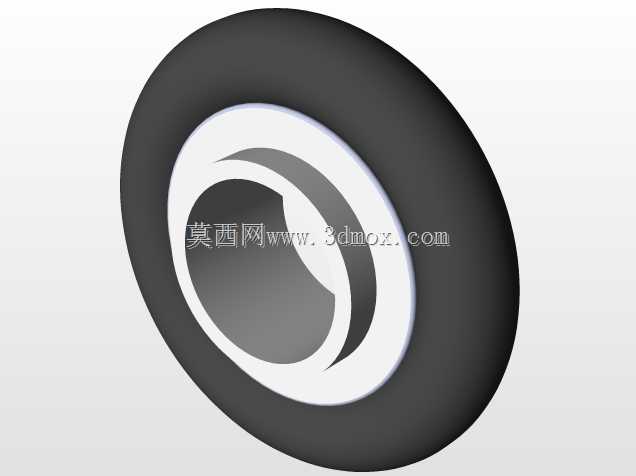

　　最下层放置真空泵与真空管路组件，真空泵采用直联式旋片泵，通过波纹管与上层腔体的抽气口连接，波纹管可以有效隔绝真空泵运行时的振动传递到上层台面，避免振动导致腔体移位或者放电状态波动，泵体旁边预留了过滤罐的安装位，用来过滤抽气过程中从腔体带出的工艺废气，避免泵油被污染或者废气直接排放到实验室环境中。设计过程中优先考虑了实验操作的人机工程性，所有需要频繁操作的阀门、开关都布置在机架侧面伸手可及的高度，不需要弯腰或者登高操作；钟罩的放置位置距离台面边缘预留了15cm的安全距离，避免实验过程中误碰导致钟罩滑落；机架底部预留了脚轮安装孔位，可以根据使用需求选配万向带刹车脚轮，方便在实验室内不同工位之间移动，不需要借助叉车或者吊装设备。从安装边界来看，整体设备的占地尺寸控制在1200mm*700mm范围内，总高度不超过1500mm，常规实验室的标准门洞、电梯都可以顺利通过，不需要拆分运输；设备总重量控制在120kg以内，普通的实验室水磨石、环氧地坪都可以直接放置，不需要额外做地面承重加固。气路方面预留了两路工艺气体进气接口，可以根据实验需求接入氩气、氧气或者其他反应气体，接口采用标准快插接头，对接常规实验室的气路管线不需要额外转接头；电路方面只需要接入常规220V单相交流电即可运行，不需要专门配置380V工业供电，适配普通实验室的供电条件。

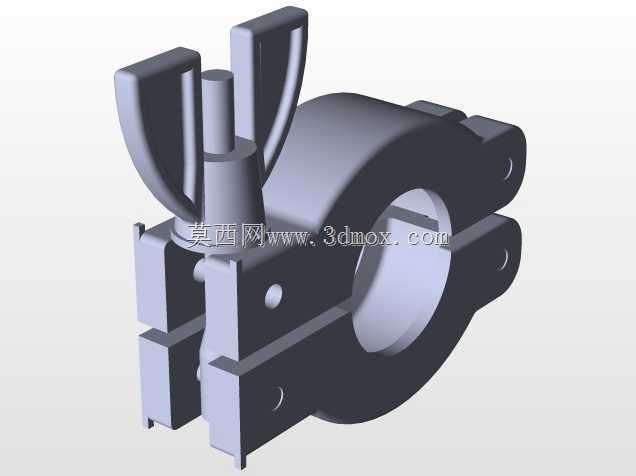

　　在结构细节处理上，所有的钣金棱边都做了倒圆角处理，避免实验人员操作时被锐边划伤；所有的外露线缆都套了波纹管做防护，避免长期被紫外线照射老化；真空管路的连接位置都做了检漏测试，漏率控制在1Pa·L/s以内，满足低气压等离子放电的真空度要求。这套装置的设计没有追求过高的自动化程度，核心是满足实验过程中的灵活调整需求，研究人员可以根据不同的实验方案快速更换电极结构、调整气路配比、修改放电参数，不需要受限于量产设备的固定程序，适合材料表面改性方向的基础研究、工艺参数探索类工作，也可以作为小型企业做小批量特殊材料表面处理的低成本替代方案，相比大型工业等离子设备，前期投入成本更低，调整工艺的灵活度更高，对使用场地的配套要求也更低。
