密封式数据采集终端结构设计

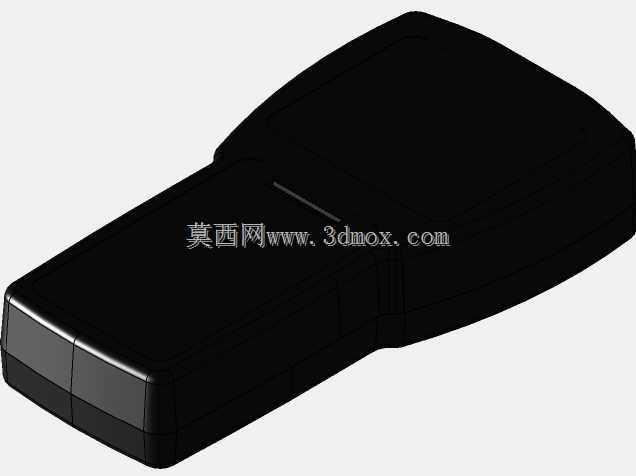

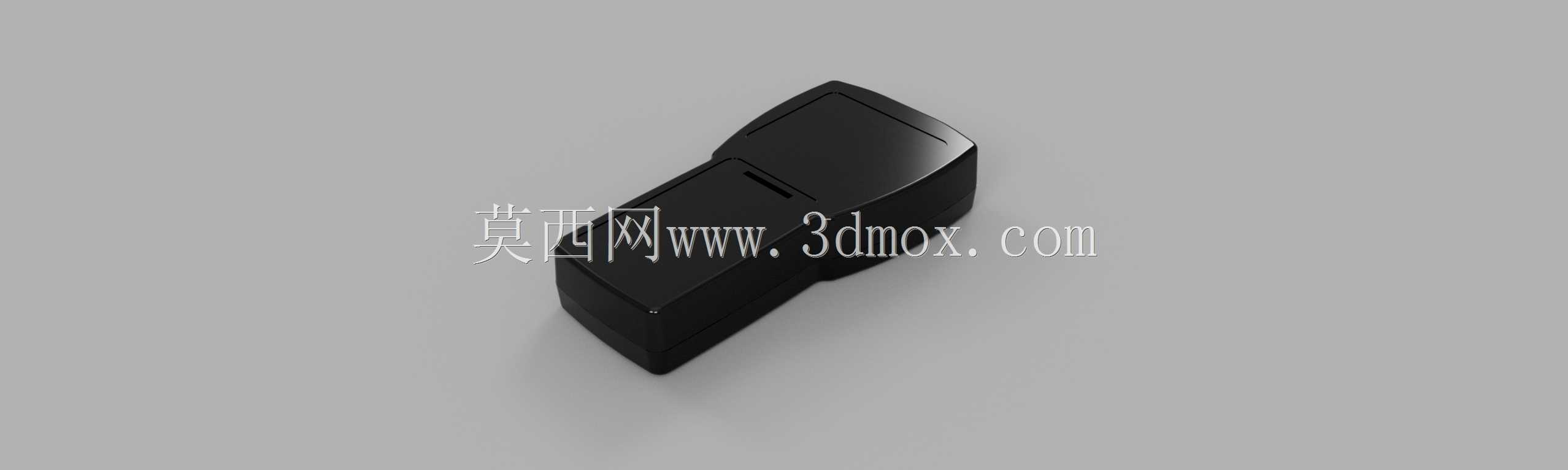

　　这款密封式数据采集终端的结构设计，核心围绕工业现场离线数据采集的实际使用需求展开，在做三维结构排布时，首先考虑的是车间多尘、偶尔有液体飞溅的使用场景，整个壳体采用上下对合的密封结构，分型面沿壳体侧部最大轮廓线布置，配合内侧的环形密封胶条安装槽，能够在不额外增加密封紧固件数量的前提下，实现壳体结合面的可靠密封，避免现场的金属粉尘、切削液飞溅侵入壳体内部损坏电路元件。从实际安装边界来看，整体外形采用流线型的弧面过渡设计，没有突出的尖锐棱角，既可以避免操作人员在车间内移动携带时剐蹭衣物，也能减少设备意外跌落时的应力集中，降低壳体开裂的风险；壳体的握持区域做了内收的弧度处理，贴合成年人单手握持的手掌曲线，长时间手持作业时不容易产生疲劳感。

　　内部结构排布上，将核心的数据采集处理电路板布置在壳体中部的安装凸台上，四周预留足够的走线空间，电池仓独立设置在壳体尾部，通过卡扣结构与主壳体固定，不需要额外螺丝即可完成电池更换，同时电池仓与主电路腔之间设置隔离筋，避免电池漏液时腐蚀核心电路板。接口区域全部布置在壳体的下端面，采用内凹式的结构设计，外部配套的密封防尘盖通过软胶连接带与壳体相连，不需要插拔接口时可以将防尘盖卡入接口槽内，实现接口部位的密封防护，避免粉尘从接口缝隙进入设备内部。

　　在做壁厚设计时，整体壳体壁厚均匀控制在2.2mm，转角位置全部做R1.5以上的圆角过渡，既符合注塑成型的工艺要求，避免注塑过程中出现缩痕、缺胶等缺陷，也能保证壳体整体的结构强度，在1.2米高度自由跌落至水泥地面时，壳体不会出现开裂，内部电路板不会因为冲击出现移位。壳体表面采用细晒纹的表面处理，不需要额外做喷涂处理，就能避免手持使用时留下明显的指纹和汗渍，同时细晒纹的表面也能增加握持时的摩擦力，减少设备从手中滑落的概率。

　　从实际应用场景来看，这类设备主要用于工业现场的设备运行数据离线采集、仓储货品的数据盘点、生产工位的作业数据录入，不需要固定安装在特定位置，操作人员可以随身携带，在不同的工位之间移动完成数据采集工作，因此结构设计上除了密封防护性能，也重点考虑了便携性，整体重量控制在120g以内，放在工作服口袋中不会有明显的坠重感。壳体上的按键区域采用一体化的软胶按键设计，按键与壳体之间通过软胶本身的弹性实现复位，不需要额外加装按键弹簧，既减少了装配零件数量，也避免了按键位置的缝隙进灰问题，按键的触发行程控制在1.2mm，触发力度控制在3.5N左右，操作人员戴薄型劳保手套操作时也能清晰感受到按键触发的反馈，不会出现误触或者按不动的情况。在做三维建模的过程中，所有的安装柱、卡扣位置都做了对应的拔模斜度处理，拔模斜度控制在1.5度，符合注塑模具的开模要求，上下壳体的定位采用四周的定位柱与定位孔配合，定位间隙控制在0.1mm，装配时能够快速对齐，不会出现上下壳体错位的问题，紧固螺丝全部隐藏在壳体底部的防滑脚垫下方，既保证了壳体外观的整体性，也能避免螺丝长期暴露在车间环境中出现锈蚀，后期拆解维护时只需要掀开防滑脚垫即可拧下螺丝，不会对壳体外观造成损伤。
