锥槽式多芯电线扭转连接结构

　　在低压配电、变压器二次侧接线、小型电气控制柜布线场景里，多股细铜芯导线的接续一直是现场施工容易出问题的环节——传统缠绕搪锡工艺对操作工技能要求高，绝缘恢复不到位容易引发爬电、松脱故障，普通压线帽在长期受振动的工况下容易出现导线滑脱，接触电阻升高引发过热隐患。这款锥槽式扭转连接结构，就是针对这类场景优化的接线部件，核心是通过扭转过程中的锥面收缩实现多根导线的均匀压紧，不需要额外压接工具，徒手扭转即可完成接线，适配现场快速布线、检修更换的作业需求。

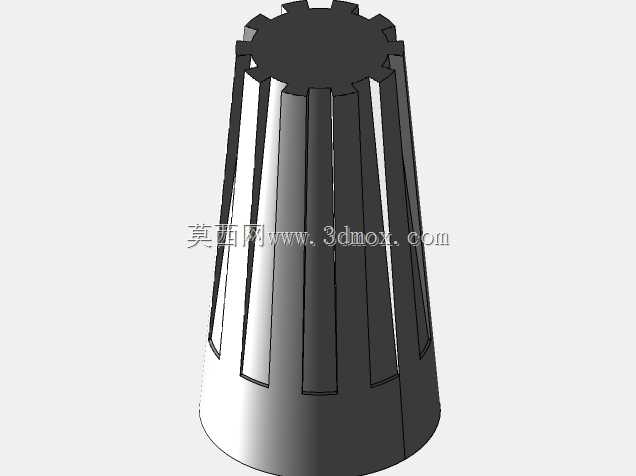

　　从结构设计逻辑来看，整体采用上窄下宽的截锥形主体，锥面周向均匀分布8条轴向通槽，槽体从锥顶一直延伸到锥底开口处，这种开槽设计让整个锥壁具备均匀的弹性变形余量，当操作者握持锥体外壁顺时针扭转时，内部穿入的多股导线会顺着锥面的螺旋趋势被绞合缠绕，同时随着扭转力矩增大，开槽的锥壁会向内均匀收缩，对内部绞合的导线形成径向抱紧力，不需要额外的锁紧套或者压接件，单一部件就能同时完成导线绞合、机械固定、导电接触三个功能。锥顶位置设计的带齿凸缘结构，一方面是扭转时增加手指接触的摩擦力，避免施力时打滑，另一方面在多组连接器并排安装时，齿状结构可以形成相邻部件的防转卡位，避免后期运维触碰导致接线松脱。

　　实际选型使用时需要注意安装边界尺寸，锥底最大外径适配常规16平方及以下多股铜芯导线的接续，最多可同时容纳4根4平方导线同端接入，锥顶的外径尺寸匹配常规绝缘热缩管的包覆规格，接线完成后只需要截取对应长度的热缩管从锥顶套入，加热收缩即可完成绝缘防护，不需要额外缠绕绝缘胶带。锥体内壁没有做额外的防滑齿纹，而是依靠锥面收缩后的均匀正压力固定导线，这种设计的好处是不会损伤导线的铜芯，避免压接式接线端子容易出现的断丝问题，长期受温度循环影响时，锥壁的弹性可以补偿铜芯的热胀冷缩量，保持接触压力稳定，不会因为金属蠕变出现接触电阻升高的问题。

　　在变压器配套的低压出线端接线场景中，这类连接器可以替代传统的螺栓式接线端子，不需要在导线上压接冷压端头，剥除绝缘层后直接将导线插入锥体内腔，扭转到位即可完成接线，单根导线的接线时间可以压缩到10秒以内，大幅提升批量布线的作业效率。针对户外施工的场景，锥体外壁的轴向凸棱结构还可以增加和绝缘密封胶的接触面积，灌胶密封时可以形成更可靠的粘接界面，避免雨水顺着锥壁渗入接线内部造成短路故障。

　　建模过程中需要重点控制几个关键尺寸公差：首先是周向槽的宽度公差，槽宽过大会导致锥壁收缩量不足，抱紧力不够容易出现导线拉脱，槽宽过小则会导致扭转时需要的力矩过大，现场徒手操作难以拧到位；其次是锥面的锥度参数，锥度过大会导致导线插入时的导向性差，多根导线对齐穿入难度高，锥度过小则会导致收缩行程不足，无法适配不同线径的导线压紧需求；最后是锥顶齿凸缘的高度尺寸，凸缘过高会导致整体安装尺寸变大，不利于狭小接线空间内的并排布置，凸缘过低则无法提供足够的扭转摩擦力，操作时容易打滑。

　　不同于常规的螺纹锁紧式接线器，这款结构没有额外的活动零件，整体为单一导电金属构件，不存在零件丢失、螺纹滑牙的失效风险，在批量仓储、现场携带过程中不需要拆分零件管理，施工时拿取单个部件即可完成操作，非常适合高空布线、应急抢修这类作业条件受限的场景。在电气性能方面，锥面均匀抱紧的接触方式可以形成整圈的导电接触面，相比螺栓顶压的点接触形式，有效接触面积提升3倍以上，大电流通过时的发热更低，适配长期载流的工作需求，在变压器二次侧的大电流出线回路中使用时，温升指标可以满足低压电气的相关规范要求。
