西门子SITRANSTH200温度变送器结构设计

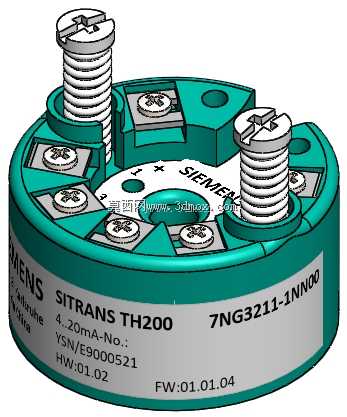

　　从结构设计来看，整体采用圆盘式紧凑布局，外径适配常规温度传感器接线盒的内部安装空间，中心预留的通孔用来穿过传感器的引线，周边对称分布的两个接线端子柱采用螺纹压紧结构，柱身的外螺纹配合压片可以牢固锁紧不同线径的信号线缆，避免现场设备振动导致接线松脱、接触不良的问题；端子周边的PCB区域做了分仓隔离设计，信号调理电路、电源处理电路分别布置在独立的隔舱内，减少电源回路对微弱传感信号的串扰，外壳采用阻燃工程塑料注塑成型，表面做了哑光抗静电处理，既可以耐受工业现场常见的油污、弱腐蚀气体侵蚀，也能避免静电积累击穿内部的精密调理芯片。这款圆形安装的温度变送单元，核心定位是工业现场热电阻、热电偶信号的前端转换部件，日常多配套温度传感器安装在管道、反应釜、储罐的接线盒内部，把现场采集的毫伏级弱信号或者电阻变化量，线性转换成工业标准的4-20mA电流信号输出，直接对接PLC、DCS或者数显仪表的采集端口，解决长距离传输过程中信号衰减、电磁干扰带来的测量误差问题，在化工、电力、制药、食品加工的过程温度检测回路里应用极广。

　　安装边界上，整体厚度控制在接线盒内部的安全间隙范围内，不会和接线盒的端盖、进线接头产生干涉，底部的环形定位凸台可以卡入接线盒的标准安装卡槽，不需要额外设计固定支架，现场安装时只需要对准卡槽旋转卡入，再拧紧接线端子即可完成装配，大幅降低现场施工的工作量。功能层面，这款变送单元支持多种热电阻、热电偶类型的信号输入，内部集成了线性化补偿电路和冷端补偿模块，不需要额外配置外部补偿元件，输出的4-20mA信号和温度量程呈线性对应，测量精度可以满足绝大多数工业过程检测的要求，电路部分做了宽电压适配设计，可以在常规工业直流供电范围内稳定工作，同时自带过流、反接保护功能，现场接线时即使误接电源正负极也不会损坏内部电路。设计过程中首先考虑的是现场安装的兼容性，所以整体外形尺寸严格遵循工业温度接线盒的通用安装规范，所有接线端子的位置、固定孔的间距都和主流同类型产品保持互换性，用户替换旧设备时不需要重新改造接线盒或者调整布线；其次是可靠性设计，所有外露的金属部件都做了防锈镀层处理，PCB表面喷涂三防漆，可以在高湿度、多粉尘的现场环境下长期稳定运行，端子的螺纹部分采用标准公制螺纹，现场维护时用常规螺丝刀就可以完成接线操作，不需要专用工具。

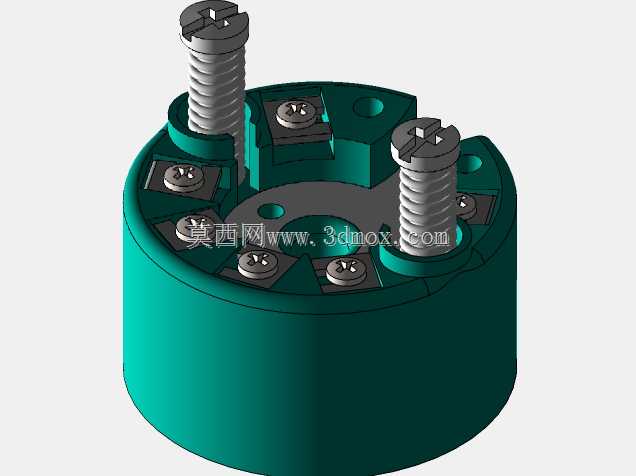

　　另外，外壳上的标识区域采用激光雕刻工艺，标注了产品型号、量程范围、硬件固件版本等信息，不会因为长期使用出现标识磨损、模糊的问题，方便后期维护时快速核对设备参数；顶部的两个固定螺丝采用一字槽设计，适配工业现场最常见的一字螺丝刀，拧紧力矩控制在合理范围内，既可以保证接线压接牢固，也不会因为力矩过大压断线芯或者损坏端子柱。从三维建模的角度来看，这个模型完整还原了产品的所有结构细节，包括外壳的分型线、端子的螺纹牙型、PCB上的元件布局、标识区域的文字雕刻，不管是用来做工业自动化系统的三维布局演示，还是做温度检测回路的虚拟装配验证，都可以直接调用，不需要额外做结构简化；模型的装配层级清晰，外壳、端子、PCB、固定螺丝都做了独立的零件拆分，可以单独拆解查看内部结构，也可以导出不同格式用于装配干涉检查、安装空间校核等工程场景。

　　在实际工程选型中，这类温度变送器的安装空间是首要校核参数，因为绝大多数场景都是安装在传感器的接线盒内部，空间非常局促，这款产品的圆盘式设计最大化利用了接线盒的内部圆形空间，没有突出的结构件，不会和接线盒内的其他部件产生干涉；其次是接线的便利性，端子的位置布置在圆盘的两侧，接线时不需要倾斜设备或者额外调整角度，现场施工的效率更高；另外，电路部分的隔离设计可以有效应对工业现场的电磁干扰，比如变频器、大功率电机周边的强电磁环境下，依然可以保证信号传输的稳定性，不会出现测量值跳变、信号失真的问题。
