轴系防轴电流接地环组件结构设计

　　在旋转电机、变频驱动设备以及配套电源变压器的轴系防护场景中，轴电流导致的轴承电蚀问题一直是影响设备运行寿命的核心隐患之一，这套接地环组件正是针对该痛点开发的轴系导流防护部件。实际运行过程中，磁路不对称、变频驱动共模电压、静电累积等因素会在旋转轴的两端形成微小电势差，当电势差累积到足以击穿轴承润滑脂油膜的阈值时，就会在轴承滚道与滚动体之间形成电弧放电，长期作用下会在滚道表面形成搓板状的电蚀凹坑，直接引发轴承振动加剧、噪音升高、润滑脂提前碳化失效，严重时甚至会造成轴承抱死、轴系卡停的设备故障。这套接地环的核心作用，就是通过与转轴直接接触的导电通路，将轴上累积的电荷直接引导至设备接地端，彻底避免电流从轴承内部流过，从根源上阻断轴电流对轴承的电蚀损伤。

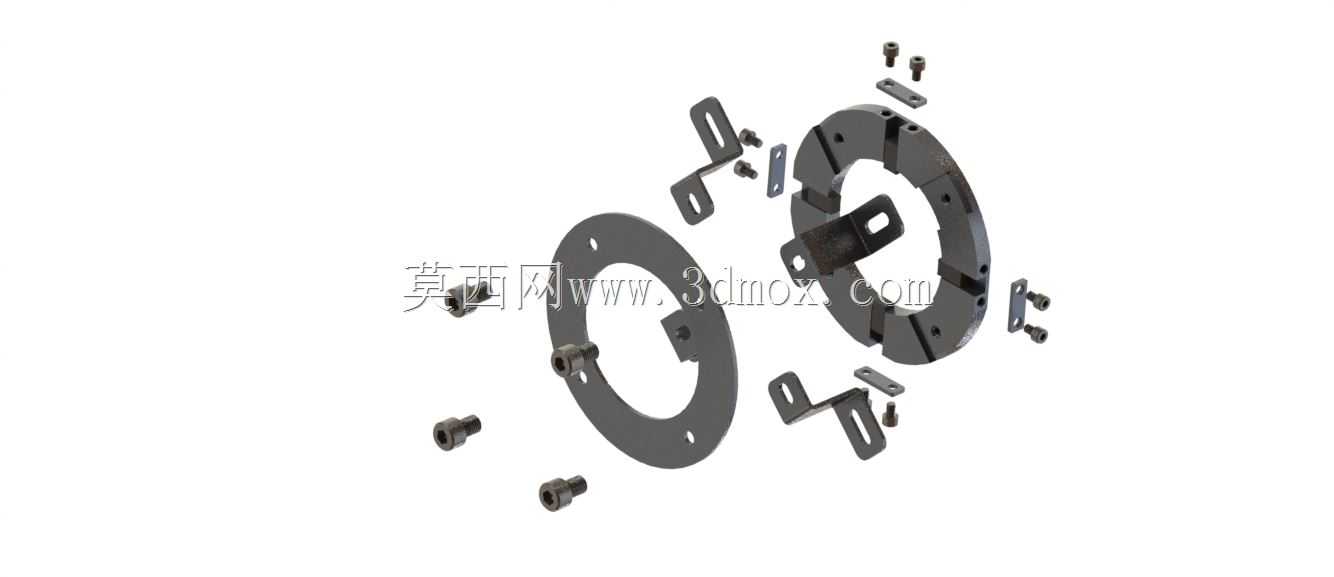

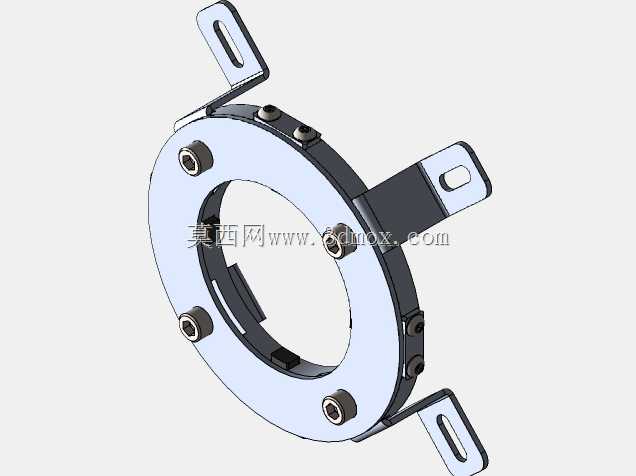

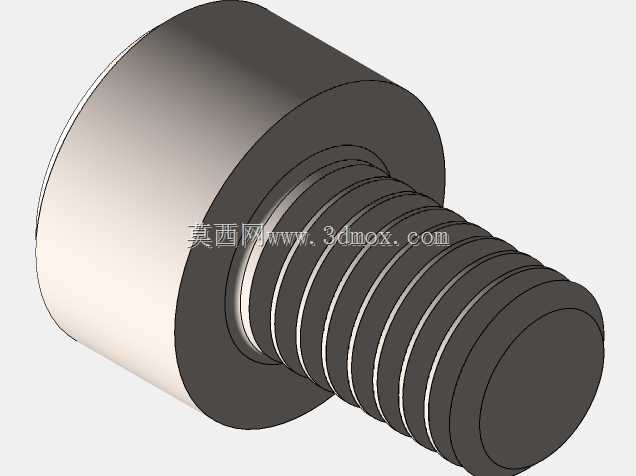

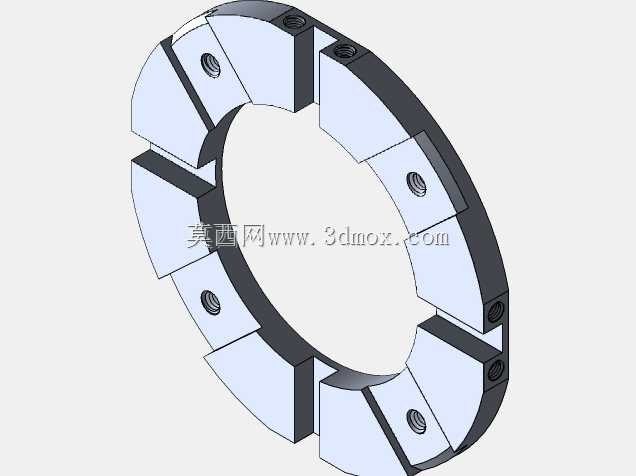

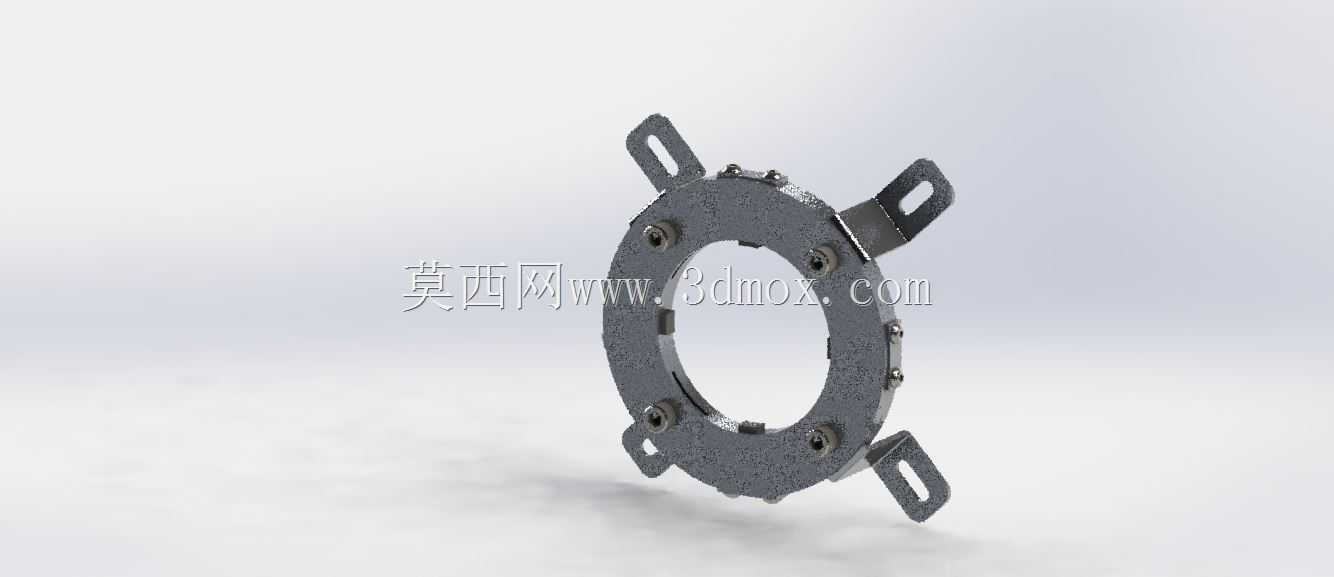

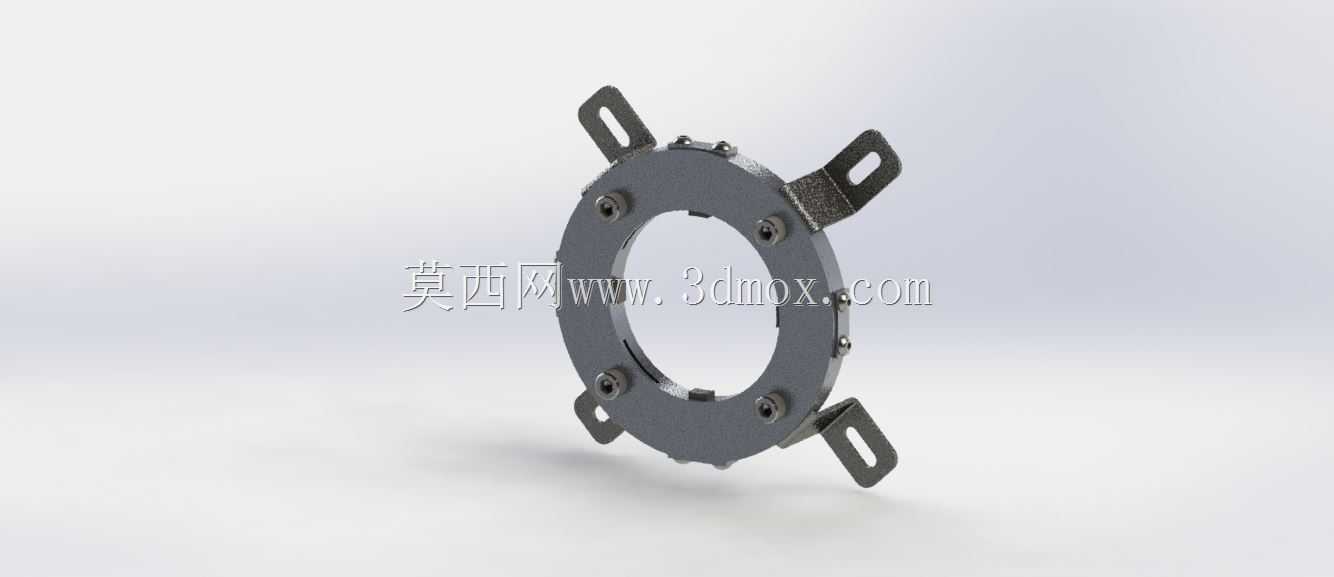

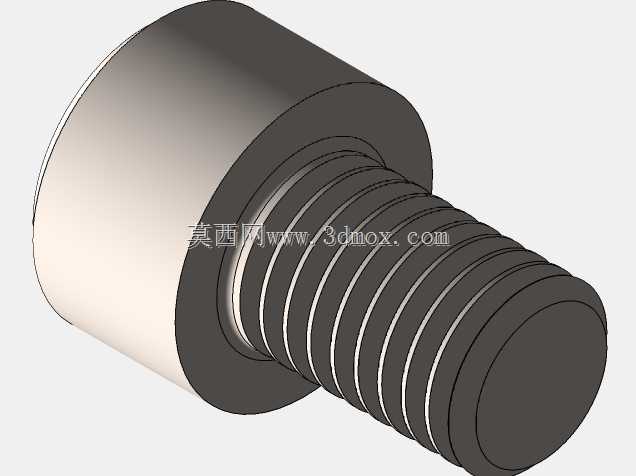

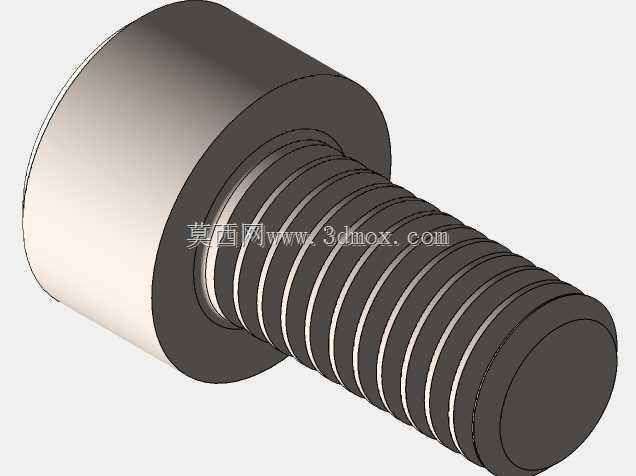

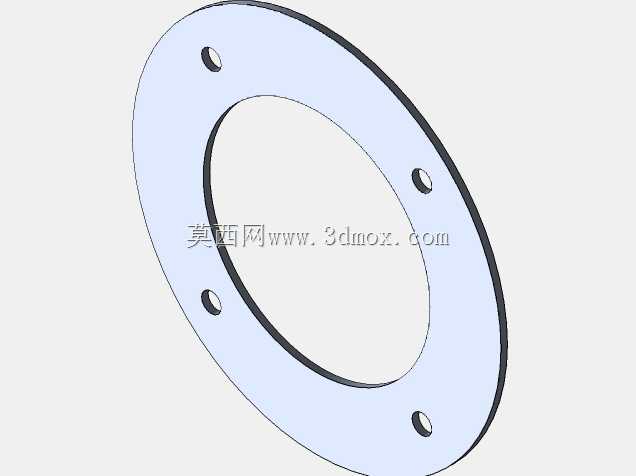

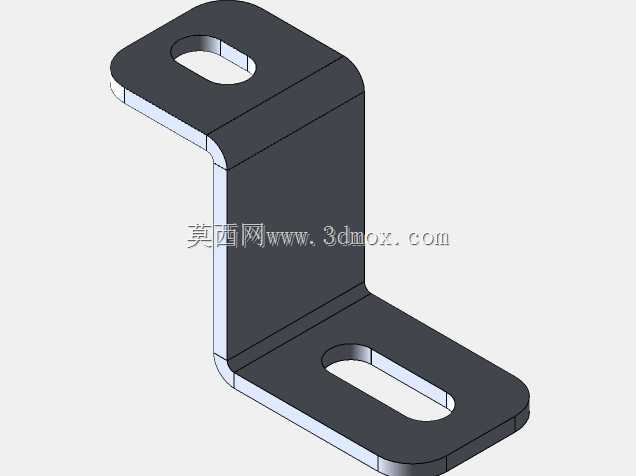

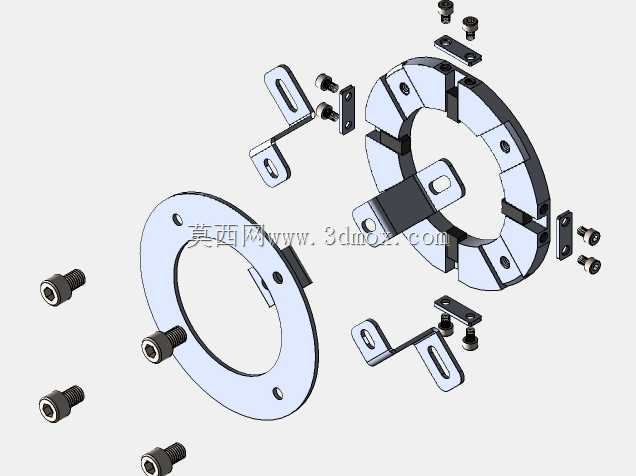

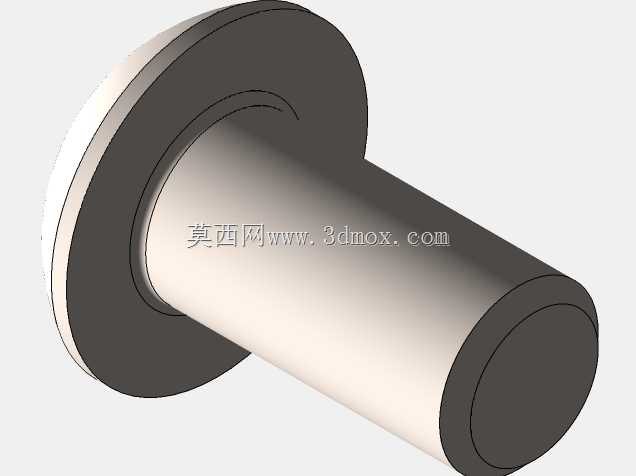

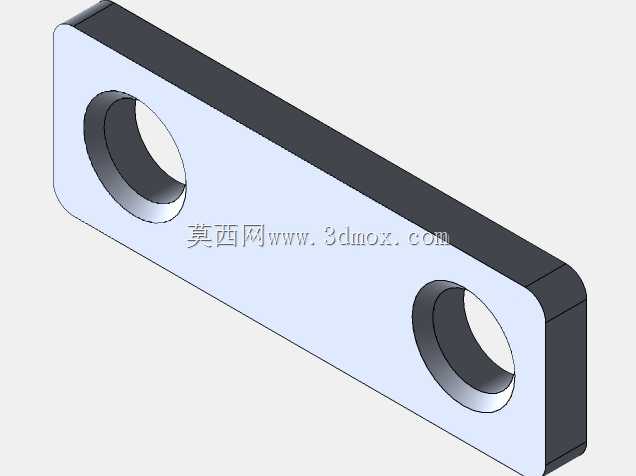

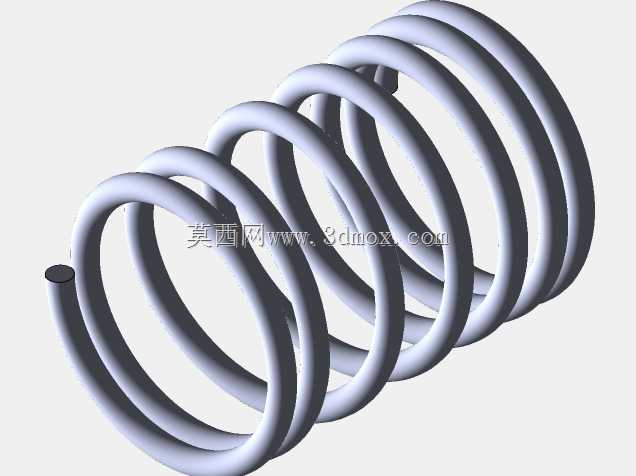

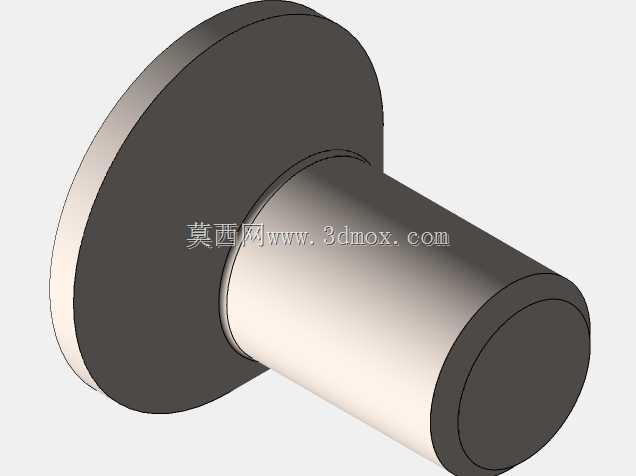

　　从结构设计来看，整套组件采用分体拼装式结构，主体为两个环形金属基体，环体内侧预留了碳刷安装位，配套的碳刷通过弹性结构始终保持与转轴表面的稳定接触，不会因为转轴的径向跳动、长期磨损出现接触断开的问题。配套的安装支架采用多折弯成型的金属片结构，支架上预留了多组不同位置的安装孔位，能够适配不同端盖结构的电机、变压器配套旋转机构的安装需求，不需要对原有设备端盖进行大规模的二次加工，只需要通过配套的螺栓紧固件就能完成固定，大幅降低了现场改造的安装难度。所有配套的紧固件都采用标准规格，后期维护更换碳刷时不需要额外定制非标配件，常规的五金标准件就能完成替换，降低了全生命周期的维护成本。

　　安装边界方面，两个环形基体的内径尺寸匹配常规工业级旋转轴的轴径范围，安装时需要保证环体与转轴保持同轴度，径向跳动偏差控制在0.1mm以内，避免碳刷出现偏磨导致接触电阻不稳定。安装支架的固定位置需要距离轴承端盖留有3-5mm的间隙，防止设备运行过程中支架与旋转部件发生刮蹭，同时要保证接地引线的连接端子与设备接地排可靠压接，接地回路电阻控制在4Ω以内，才能保证导流效果达到设计要求。和传统的绝缘轴承、轴接地碳刷架相比，这套分体式接地环不需要拆解整个轴系就能完成加装，对于在运设备的现场改造适配性更强，环体本身采用表面防锈处理的金属材质，能够适应工业车间多粉尘、一定湿度的运行环境，不会因为长期氧化导致接触电阻升高。

　　在实际选型适配过程中，需要根据转轴的实际线速度选择对应压力等级的碳刷，当转轴线速度较高时，适当降低碳刷与轴面的接触压力，减少碳刷的磨损量，延长维护周期；当应用场景存在较多导电粉尘时，还可以在接地环外侧加装配套的防尘护罩，避免粉尘堆积在碳刷接触面上造成接触不良。整套结构的设计没有采用复杂的一体化成型结构，所有零部件都具备可替换性，单个碳刷磨损到极限位置后，只需要拆开环体上的固定压片就能完成碳刷更换，不需要将整个接地环从轴上拆除，大幅减少了维护停机时间。在变频电机、风力发电机组、大型变压器配套冷却风机轴系、工业伺服电机等场景中，这类接地环已经成为标配的轴系防护部件，能够将轴承的实际使用寿命提升3倍以上，大幅降低因为轴承电蚀导致的非计划停机损失。
