500升柴油储油箱工业储油结构设计

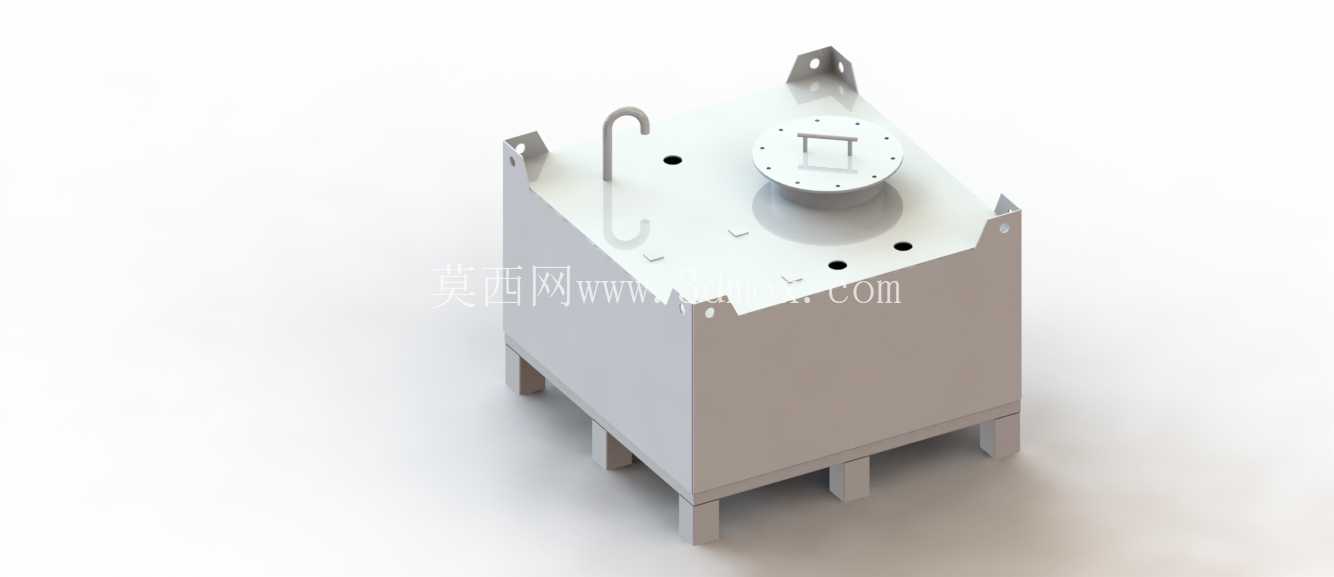

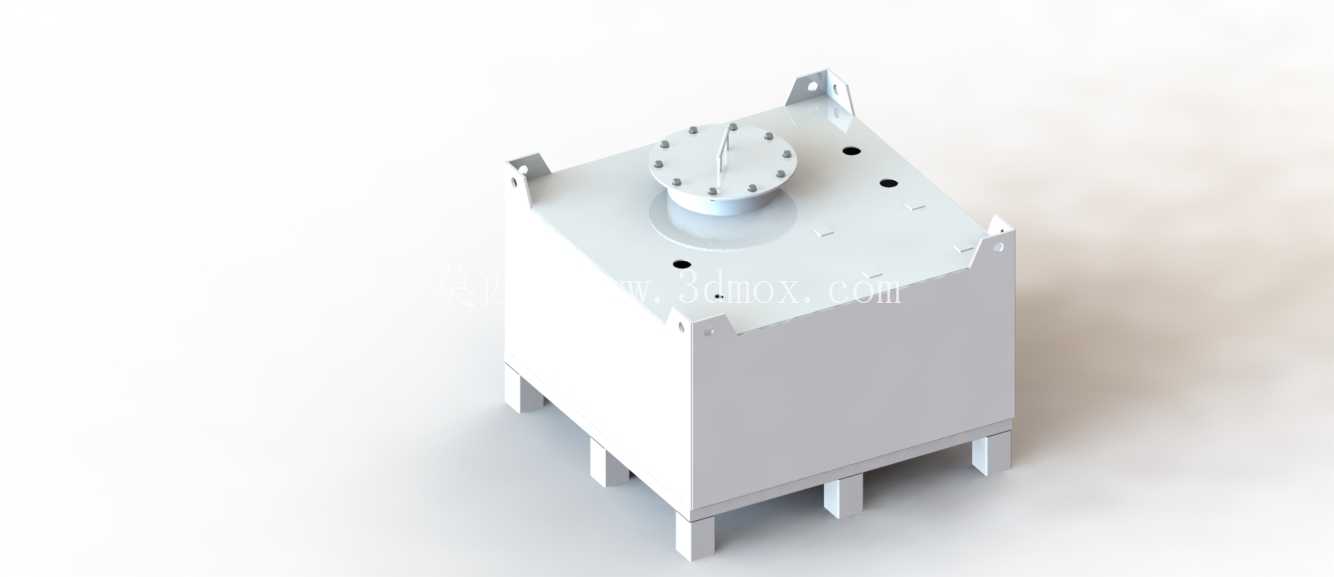

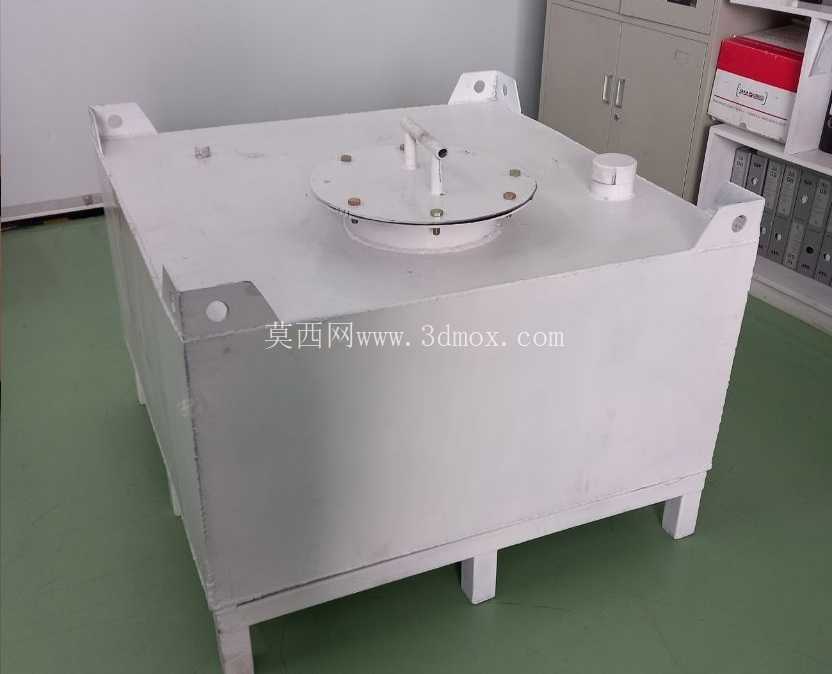

　　在中小型柴油动力机组配套、分布式发电站储油补给、野外工程作业临时供油系统的搭建场景里，储油箱的结构合理性直接决定了供油系统的稳定性与现场运维的便捷性，这款500升容量的柴油储油箱，正是针对这类固定安装场景下的储油需求完成的结构设计。从实际使用的角度出发，这类储油箱首先要解决的是静置储油过程中的杂质沉降、日常油位观测、定期排污清理以及现场安装固定的核心需求，因此整个箱体采用立方型主体结构设计，最大化利用安装空间的同时，也能保证箱体自身的结构刚度，避免满载状态下箱体侧壁出现鼓胀变形。

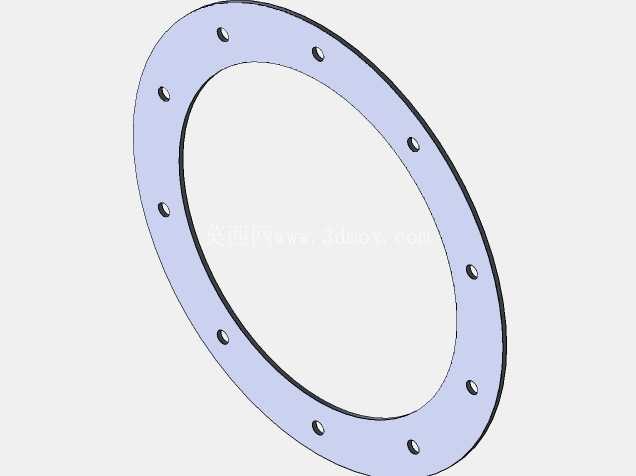

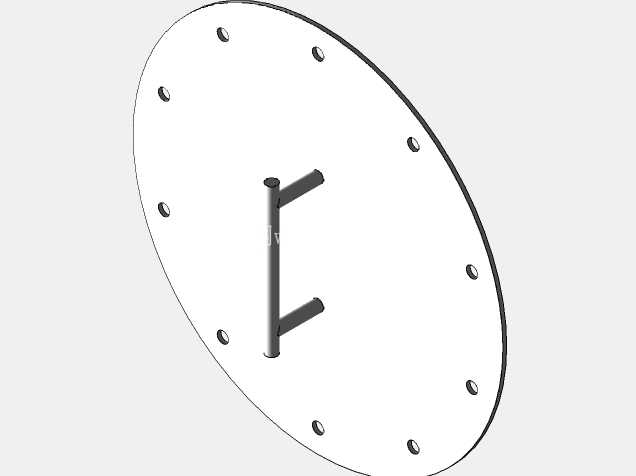

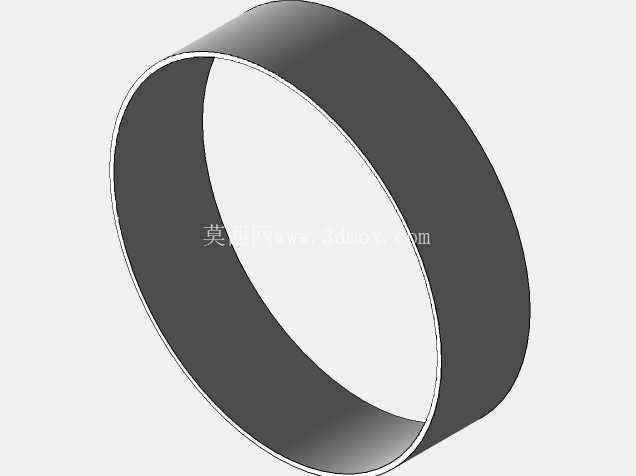

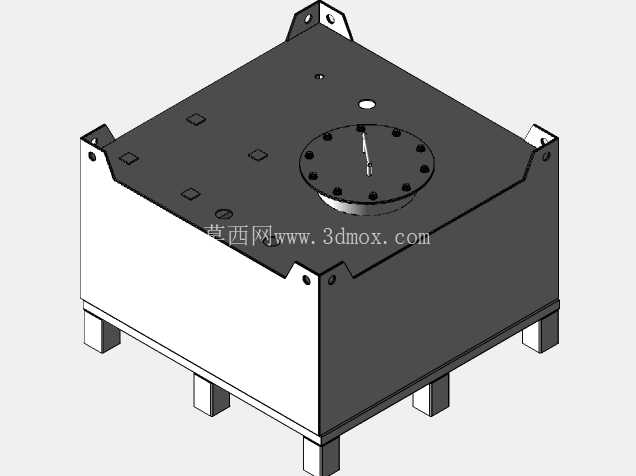

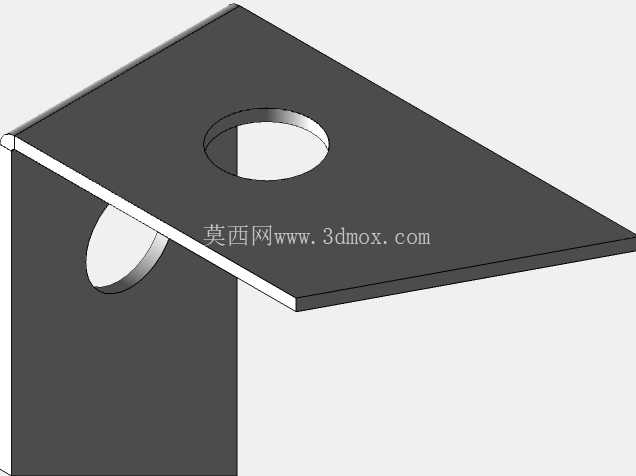

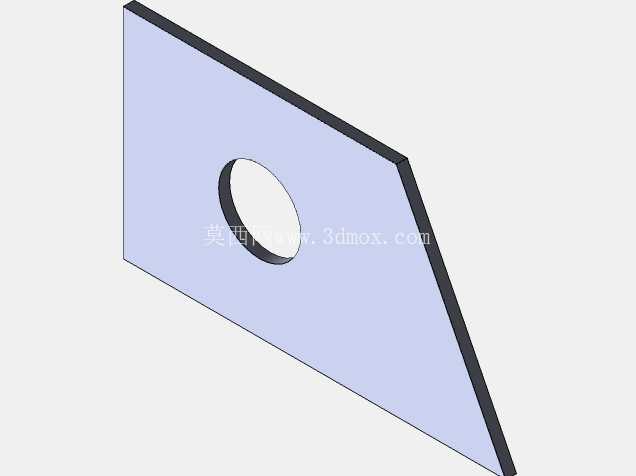

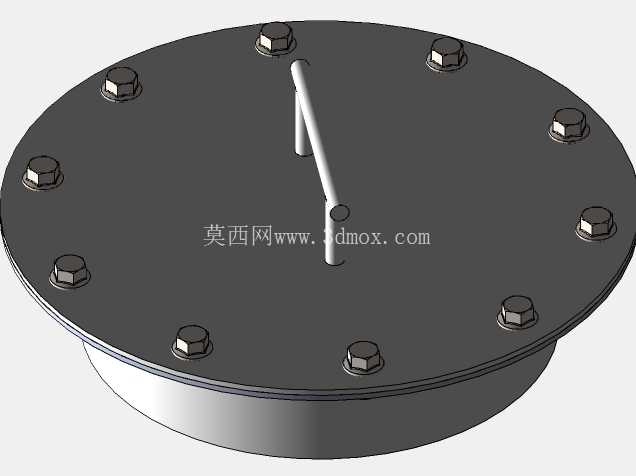

　　箱体底部设计有四个一体式支腿结构，支腿高度预留出足够的底部操作空间，既可以让箱体底部远离安装基面，避免基面积水锈蚀箱体底板，也能为底部排污阀的安装、日常放油操作留出足够的操作空间，支腿上预留的安装孔位可以直接通过膨胀螺栓与混凝土地面或者设备机架固定，不需要额外设计安装转接支架，降低现场安装的施工复杂度。箱体顶部的人孔结构采用法兰压紧式密封设计，人孔盖通过周向均匀布置的螺栓与顶部法兰连接，中间加装耐油密封垫，既可以保证密封性能，防止柴油挥发泄漏，也能在需要清理油箱内部沉积杂质、检修内部附件的时候，快速拆卸人孔盖进入箱体内部作业，人孔的尺寸设计满足成年人侧身进入的操作空间要求，不会出现检修时操作空间不足的问题。顶部除了人孔结构之外，还预留了多个功能接口，分别对应进油口、出油口、透气口、油位传感器安装位，不同接口的孔径按照常规柴油供油系统的管路通径设计，可以直接匹配市面上主流的通径管路接头，不需要现场重新扩孔或者改制接口。箱体侧壁的吊装耳板采用折弯焊接结构，与箱体主框架的加强筋焊接为一体，吊装时的受力可以直接传递到整个箱体的框架结构上，避免局部受力导致箱体变形，耳板的吊装孔尺寸适配常规的卸扣规格，满足车间转运、现场吊装的作业需求。

　　在设计思路上，整个箱体采用钢板折弯拼焊的工艺路线，所有的焊缝都采用连续密封焊，焊接完成后需要做煤油渗透试验，杜绝焊缝渗漏的隐患，箱体内部的转角处都设计有圆弧过渡结构，避免出现直角死角导致杂质沉积难以清理，同时也能减少焊接应力集中，提升箱体整体的抗疲劳性能。箱体的安装边界尺寸充分考虑了标准集装箱内部运输、常规厂房门通行的尺寸限制，整体宽度控制在1.2米以内，长度控制在1.5米以内，加上支腿的总高度控制在1.8米以内，不管是整体运输还是现场就位，都不需要额外拆除墙体或者拓宽通道，适配绝大多数工业场景的安装条件。

　　在实际配套使用中，这款油箱既可以作为柴油发电机组的配套储油部件，直接安装在机组旁实现就近供油，减少长距离输油管路的压力损失，也可以作为小型储油点的独立储油设备，搭配输油泵为多台动力设备提供集中供油，箱体外部预留的安装位可以根据使用需求加装液位计、油温传感器、加热装置等附件，适配低温环境下的柴油储放需求，避免低温下柴油结蜡导致供油中断。箱体表面采用喷砂后喷涂耐油防锈漆的处理工艺，既可以抵御户外使用时的紫外线老化、雨水锈蚀，也能耐受柴油的轻微腐蚀，长期使用不会出现漆面脱落、箱体锈蚀穿孔的问题。从结构建模的角度来看，整个模型完整还原了箱体的所有钣金折弯特征、焊接结构、安装接口位置，每一处的板厚参数、折弯圆角、焊缝预留位置都按照实际加工工艺要求设置，不管是用于生产加工的图纸导出，还是用于供油系统的整体装配模拟，都可以直接调用，不需要再对模型结构做额外的修正，能够有效缩短结构设计阶段的建模周期，也能提前验证安装过程中是否存在结构干涉问题，减少现场安装时的整改工作量。
