电源变压器配套灯杯式反光结构件

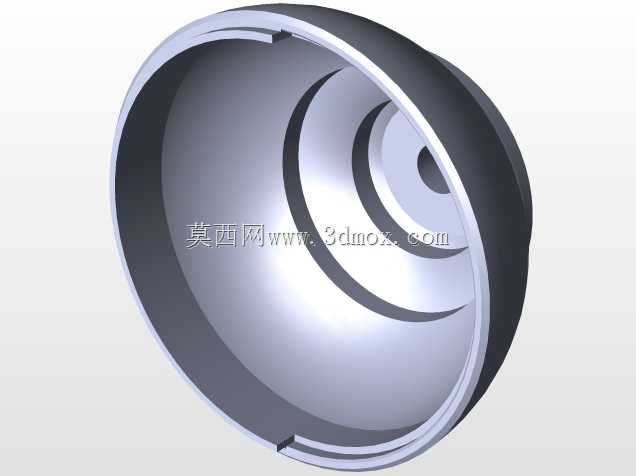

　　这款结构件是配套电源变压器使用的照明端反光承载部件，日常多应用在集成式低压照明供电模组中，常见于机床局部工作灯、设备舱内置照明、工业操作台辅助照明这类需要搭配小型电源变压器实现电压转换的照明场景里，核心作用是聚拢光源发出的光线，同时承担光源的安装定位、与前端供电模块的衔接固定功能。从结构设计逻辑来看，整体采用回转体碗状造型，内壁设置多圈阶梯式环形曲面，每一圈曲面的曲率都经过反复调整，目的是让安装在中心孔位的点光源发出的光线，经过各阶曲面反射后形成预设角度的出光光斑，避免光线无规则散射导致的照明区域亮度不均问题，同时减少光线向结构件背部的溢散，降低光线对后端电源变压器的温度影响。

　　外壁做了等厚的薄壁设计，在保证结构强度满足安装受力要求的前提下，尽可能压缩整体壁厚，减少材料占用，同时降低结构件自身的重量，避免长期使用后因为自重导致安装位变形。开口边缘做了一圈加厚的止口结构，这个位置是和前端透光面罩或者设备安装面板配合的边界，止口的尺寸公差控制在较小范围内，既可以保证装配时的定位精度，也能在卡装后形成稳定的配合，不会因为设备运行的振动出现松脱。背部的中心孔是光源的安装位，孔位周边做了小范围的平面凸起，这个平面是和光源基板贴合的安装基准面，加工时需要保证平面度，避免光源安装后出现倾斜，导致反射光轴偏移，影响最终的照明效果。

　　内壁靠近开口位置设置了三个均匀分布的小卡扣凸台，这三个凸台是用来卡装固定透光罩的，装配时不需要额外打螺丝，直接将透光罩对准卡扣压入即可完成固定，能有效提升装配效率，同时卡扣的位置做了圆角过渡，避免装配时刮伤透光罩的表面。从安装边界来看，整体最大外径适配常规小型工业照明的安装开孔尺寸，背部的回转外径可以直接嵌入变压器前端的预留安装槽内，不需要额外设计转接支架，安装时只需要从背部将结构件推入安装位，依靠外壁和安装槽的过盈配合加上止口的轴向定位，就能实现稳定固定，不需要额外的紧固件。

　　在实际使用场景中，这类结构件因为直接靠近光源，同时后端紧邻工作时会发热的电源变压器，所以设计时充分考虑了散热间隙，外壁和变压器壳体之间预留了均匀的环形空隙，空气可以在空隙内形成自然对流，带走光源和变压器传递过来的热量，避免结构件长期在高温环境下出现材质老化变形。内壁的反光曲面没有做额外的安装凸点，整个反射面保持连续光滑，尽可能减少对反射光线的遮挡，保证出光效率。多圈阶梯曲面的设计还有一个额外的作用，就是可以适配不同功率的点光源，当更换不同发光角度的光源时，不需要更换反光结构件，各阶曲面可以覆盖不同角度的入射光线，依然能形成均匀的出光效果，提升了部件的通用性。结构件的整体深度经过测算，刚好可以将整个光源包裹在内部，避免光源侧面漏光，同时深度不会过深导致光线被多次反射损耗，平衡了聚光效果和出光效率。在建模过程中，所有的曲面过渡都做了相切约束，没有出现锐角棱边，一方面是避免生产加工时出现应力集中导致部件开裂，另一方面也避免棱边位置出现光线的异常折射，形成杂散光斑。外壁的非配合面做了细微的拔模角度，方便后续注塑或者冲压加工时的脱模，提升生产良率。
