多档位可调电容装置结构设计

项目分类:变压器/电感器 发布时间:2025-02-09 ID:925309
  • 多档位可调电容装置结构设计
  • 多档位可调电容装置结构设计
  • 多档位可调电容装置结构设计
  • 多档位可调电容装置结构设计
  • 多档位可调电容装置结构设计
  • 多档位可调电容装置结构设计
  • 多档位可调电容装置结构设计
  • 多档位可调电容装置结构设计
  • 多档位可调电容装置结构设计
  • 多档位可调电容装置结构设计
  • 多档位可调电容装置结构设计
  • 多档位可调电容装置结构设计
  • 多档位可调电容装置结构设计

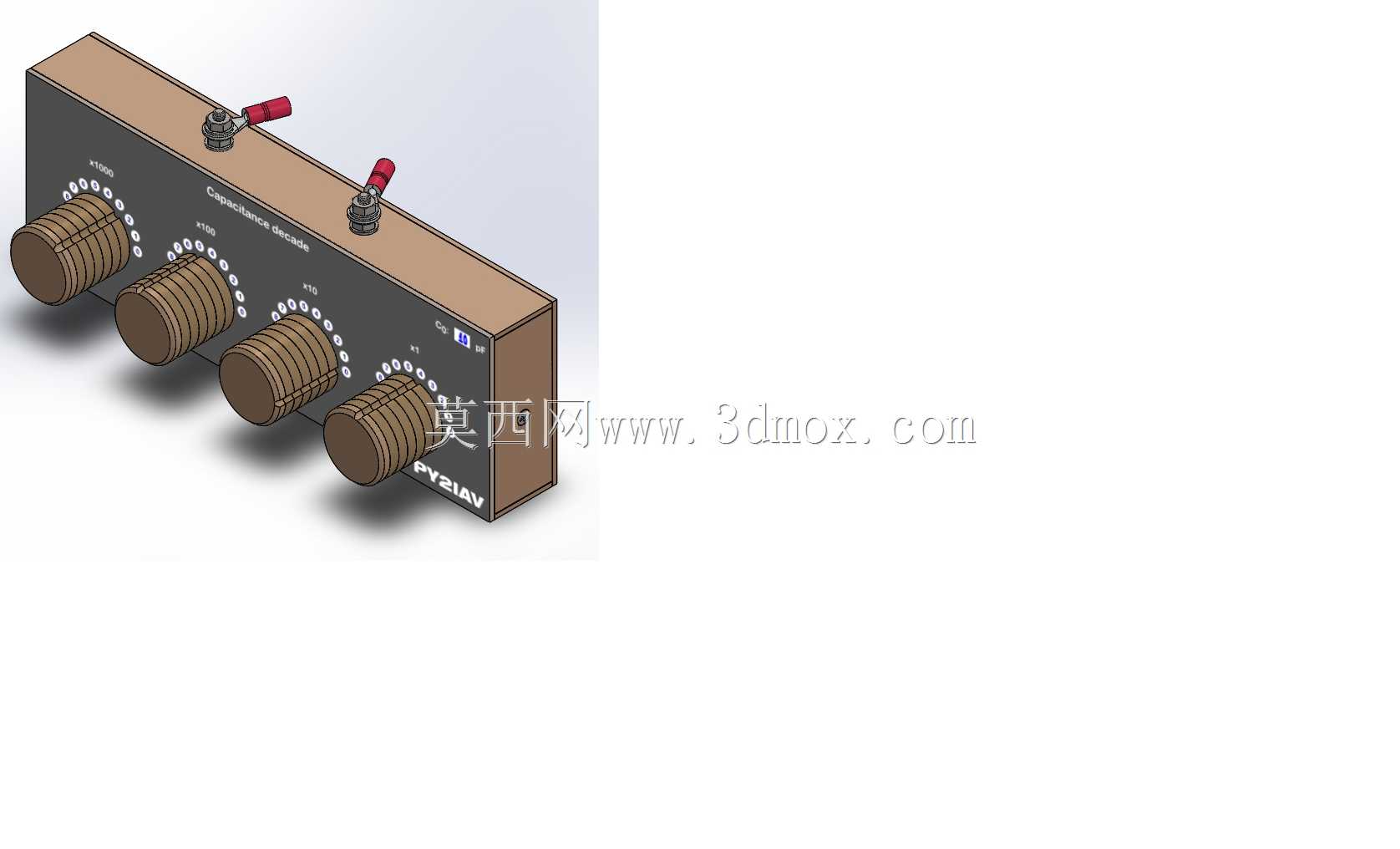

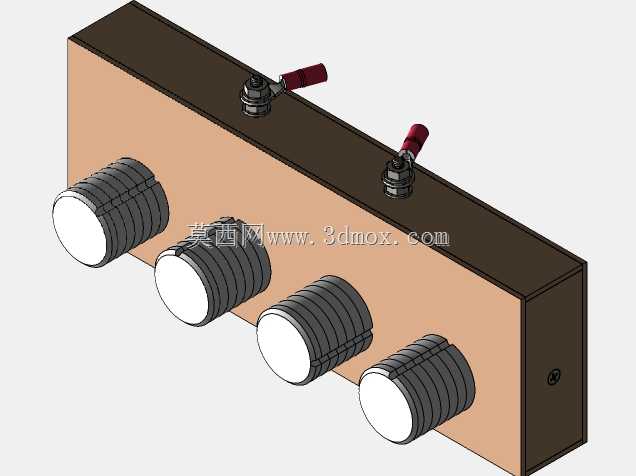

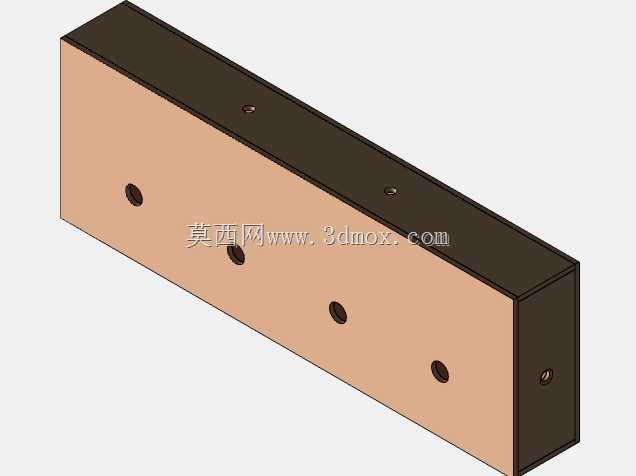

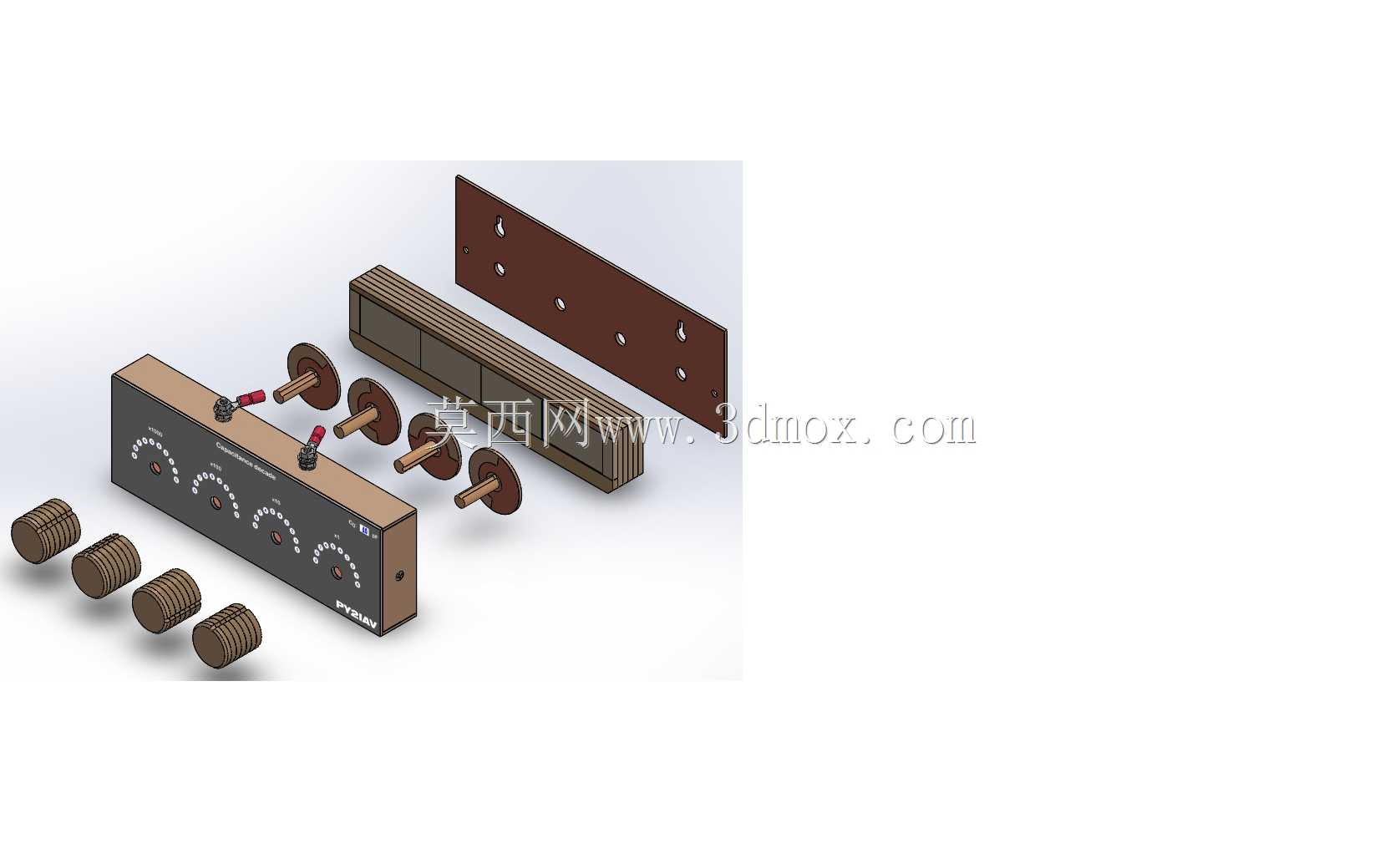

  在业余无线电通讯、老式收音设备调试、射频回路校准这类实操场景里,固定容值的电容往往没法适配不同频率下的回路匹配需求,早年的设备多采用空气可变电容来实现容值连续调整,但这类部件体积偏大、抗震性弱,在便携设备或者野外作业的临时电台里使用很容易出现碰片、容值漂移的问题。这套可调电容结构,本质是用多组定值电容搭配档位切换结构,来替代传统单轴空气可变电容的功能,通过不同档位的电容组合输出目标总容值,在保证容值精度的同时,大幅提升了结构的抗振性能,也降低了装配调试的难度。从结构设计逻辑来看,整套装置采用长方体基座作为承载主体,基座正面排布四组同轴的旋钮调节单元,每个旋钮对应一组电容投切回路,旋钮周边蚀刻有清晰的档位刻度,调试时可以直接通过刻度判断当前接入的容值档位,不需要额外外接测量设备就能完成初步的回路匹配。基座顶部设置两个红柄接线端子,作为整个电容组件的信号接入与输出端,端子采用螺纹锁紧结构,接线时可以直接将导线端头插入后拧紧锁紧螺母,避免焊接带来的拆装不便,也能减少虚焊导致的信号损耗。

  整套结构的安装边界参考常规台式射频配件的尺寸设计,基座底部预留有标准的安装孔位,可以直接固定在电台设备的机箱内部面板上,也可以通过外接支架作为临时调试配件独立使用,旋钮的操作扭矩控制在适合手动调节的范围,不会出现过松滑档或者过紧拧不动的情况,日常调试时不需要借助工具就能完成档位切换。在组件拆分设计上,每一组调节单元都对应独立的电容仓,不同容值的定值电容按照档位组合逻辑预先排布在基座内部的安装槽内,档位切换采用接触式铜片导通结构,相比传统的拨码开关,接触面积更大,高频信号下的损耗更低,也能减少长期使用后的接触氧化问题。

  基座的外壳采用绝缘板材加工,所有带电部件都内嵌在壳体内部,仅露出操作旋钮和接线端子,既可以避免日常操作时误碰带电部分造成短路,也能减少外界灰尘、潮气进入内部影响电容性能。实际应用中,这套结构可以直接替换老式晶体管收音机里的空气可变电容,解决老配件老化损坏后配件难寻的问题;也可以用在业余无线电的临时电台搭建中,根据不同的发射接收频率快速调整回路容值,完成天线与收发模块的阻抗匹配;在学生做射频回路实验、基准信号源调试的时候,这套多档位可调结构也能作为标准容值输出单元,快速切换不同容值来测试回路的频率响应特性。

  设计过程中特意规避了传统可变电容的动片、定片同轴嵌套结构,所有电容元件都采用成熟的固定规格元件,不需要定制特殊形状的电容极片,加工装配时只需要按照装配图将元件焊接到对应的触点位置,再装好旋钮和外壳就能完成组装,生产门槛更低,后期维护时如果某一组电容出现故障,只需要拆开对应位置的盖板更换同规格元件即可,不需要整体报废整个组件。考虑到野外作业的使用场景,整套结构没有采用易碎的陶瓷或者玻璃部件,外壳和旋钮都采用韧性较好的绝缘材料,即使从工作台高度意外跌落,也不会出现部件碎裂导致的功能失效,接线端子的锁紧结构可以适应不同线径的导线,不管是临时测试用的细软导线,还是固定安装用的粗屏蔽线,都能可靠锁紧,不会出现导线脱落的问题。每个档位的容值都经过预先匹配,旋钮转动到对应档位时的定位手感清晰,调试时可以凭手感确认档位是否到位,不用反复观察刻度位置,在光线不好的野外作业场景下也能完成快速调节。
