STEGO HG14003.0-00机柜加热器45W结构设计

　　在户外通信机柜、工业控制柜、风电变流柜这类长期处于温湿度波动环境的电气柜体内部，凝露是引发绝缘击穿、触点氧化、电路板短路的核心诱因之一，这款45W功率的柜体加热器，正是针对这类密闭或半密闭电气空间的温湿度调控需求开发的配套器件。不同于民用加热产品的松散结构设计，该器件从安装适配性、热传导效率、电气安全边界三个核心维度做了针对性的结构优化，完全适配工业场景的长期可靠运行要求。

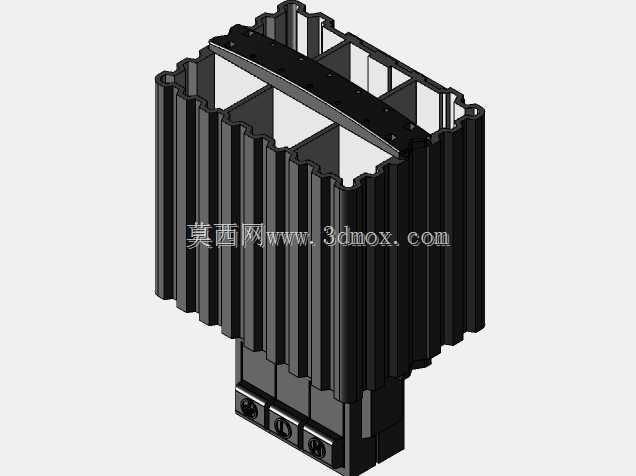

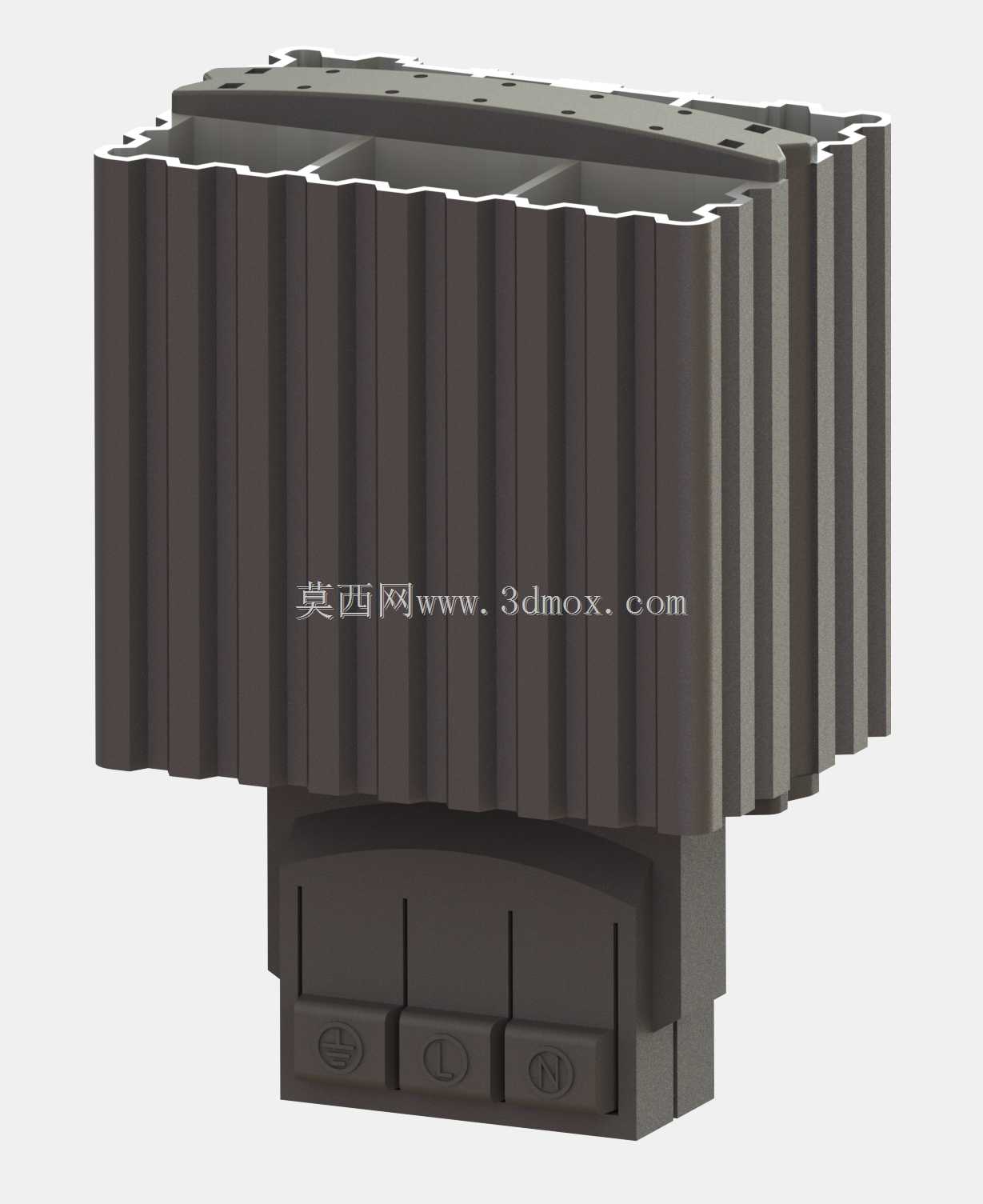

　　从外形结构来看，器件主体采用带竖向散热肋条的一体化壳体设计，肋条沿器件高度方向通长布置，既通过增大壳体与空气的接触面积提升自然对流换热效率，也能在器件安装后形成规整的竖向气流通道，让被加热的空气沿肋条间隙自然向上流动，带动柜体内部空气循环，避免局部热量堆积。壳体下部集成了标准的电气接线端子区域，三个端子分别对应相线、零线、接地保护，端子外部设置了带标识的防护盖板，盖板上模压清晰的电气符号，接线完成后盖板可完全覆盖带电部位，防止运维过程中误触带电体，同时也能阻挡柜体内部的灰尘、金属碎屑掉落至接线端引发短路风险。

　　安装边界层面，该器件采用标准DIN导轨卡扣式安装结构，可直接卡装在柜体内部通用的35mm标准电气导轨上，无需额外打孔制作安装支架，适配绝大多数工业柜体的内部安装规范；器件整体的外形尺寸经过紧凑化设计，宽度方向仅占用3个标准模数的导轨安装空间，不会过多挤占柜内PLC、断路器、开关电源等核心器件的安装位置，安装后器件与相邻电气件的安全间隙满足低压电气设备的爬电距离要求，无需额外预留过大的隔离空间。

　　功能特性上，45W的额定功率属于小功率持续加热档位，适合容积在0.5-2立方米的中小型柜体使用，既不会因为功率过大导致柜内温度异常升高加速线缆绝缘层老化，也能在环境温度低于5摄氏度、相对湿度超过80%的工况下，将柜内温度维持在凝露临界温度以上，避免元器件表面形成凝露水。器件本身不带内置温控模块，可根据实际使用需求外接机械式温控器或湿控器，实现加热回路的自动通断，相比集成温控的一体化产品，这种分体搭配的方式灵活性更高，用户可根据柜体所在区域的极端温湿度条件，选择对应动作阈值的温控器件，降低不必要的能耗。

　　设计思路层面，这款加热器的结构完全围绕工业场景的免维护需求打造，壳体采用阻燃级工程塑料一体注塑成型，长期工作温度下不会释放有害气体，也不会出现金属壳体常见的锈蚀、掉漆问题；散热肋条的边缘全部做了圆角钝化处理，安装运维过程中不会划伤操作人员的手部或线缆表皮；器件内部的发热元件采用PTC陶瓷发热体，本身具备自限温特性，即使出现温控失效、风机停转这类极端故障，发热体温度也不会持续攀升至引燃周边线缆的阈值，从本质上降低了起火风险。

　　在实际工程选型过程中，这类加热器通常会部署在柜体下部的导轨区域，利用热空气自然上升的原理形成整柜循环，安装时需要注意避让柜体下部的进风滤网，同时不能将器件直接对准热敏感器件比如电解电容、精密传感器直吹，避免局部温度过高影响器件寿命。三维建模过程中，需要重点还原导轨卡扣的配合尺寸、接线端子的进线空间、散热肋条的间距参数，确保做柜体布局干涉检查时，能够准确判断器件与周边走线、相邻元器件的间隙是否满足安装要求，避免实际装配时出现卡滞、安全距离不足的问题。
