游乐场回旋发电装置结构设计

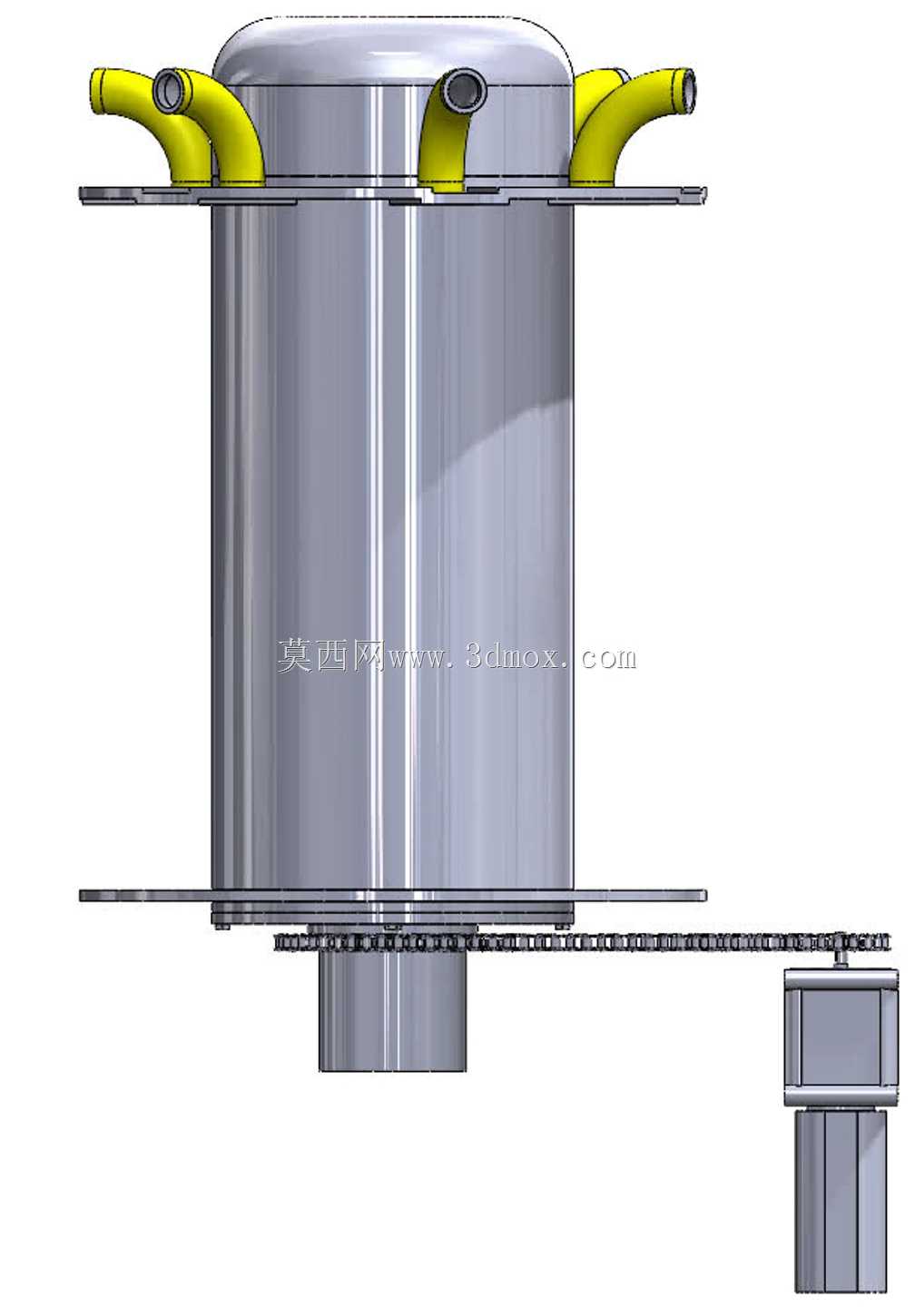

　　该装置核心应用于户外儿童公共游乐场景，依托儿童游玩时的旋转驱动力完成能量收集转换，无需外接市电即可实现配套音频播放功能的持续供电，适配无电网覆盖的社区公园、郊野游乐区等场景的小型游乐设施供电需求，解决偏远区域游乐设施外接电源布线成本高、运维难度大的实际问题。装置主体采用立式圆柱筒体作为核心承载结构，筒体上部设置环形安装法兰边，法兰边周向均匀布置三处带弯头的接口结构，其中两处弯头朝向一致呈对称分布，另一处弯头反向布置，所有弯头端部均做圆滑过渡处理，避免儿童接触时出现磕碰划伤风险，弯头内部预留穿线与流体通道，可根据实际需求集成灯光、传感等附加功能模块。

　　筒体下部设置阶梯式轴伸结构，作为旋转运动的输入输出端，轴伸与筒体之间设置多层密封结构，可阻挡户外雨水、沙尘进入筒体内部的发电组件，提升户外复杂环境下的运行可靠性。筒体侧方配套设置独立的支撑立柱结构，立柱顶部预留音频模块安装位，可直接固定扬声器组件，立柱底部设置方形安装法兰，可通过膨胀螺栓与混凝土地面直接固定，安装时需保证立柱与主体筒体的同轴度偏差不超过2mm，避免旋转过程中出现运动干涉。

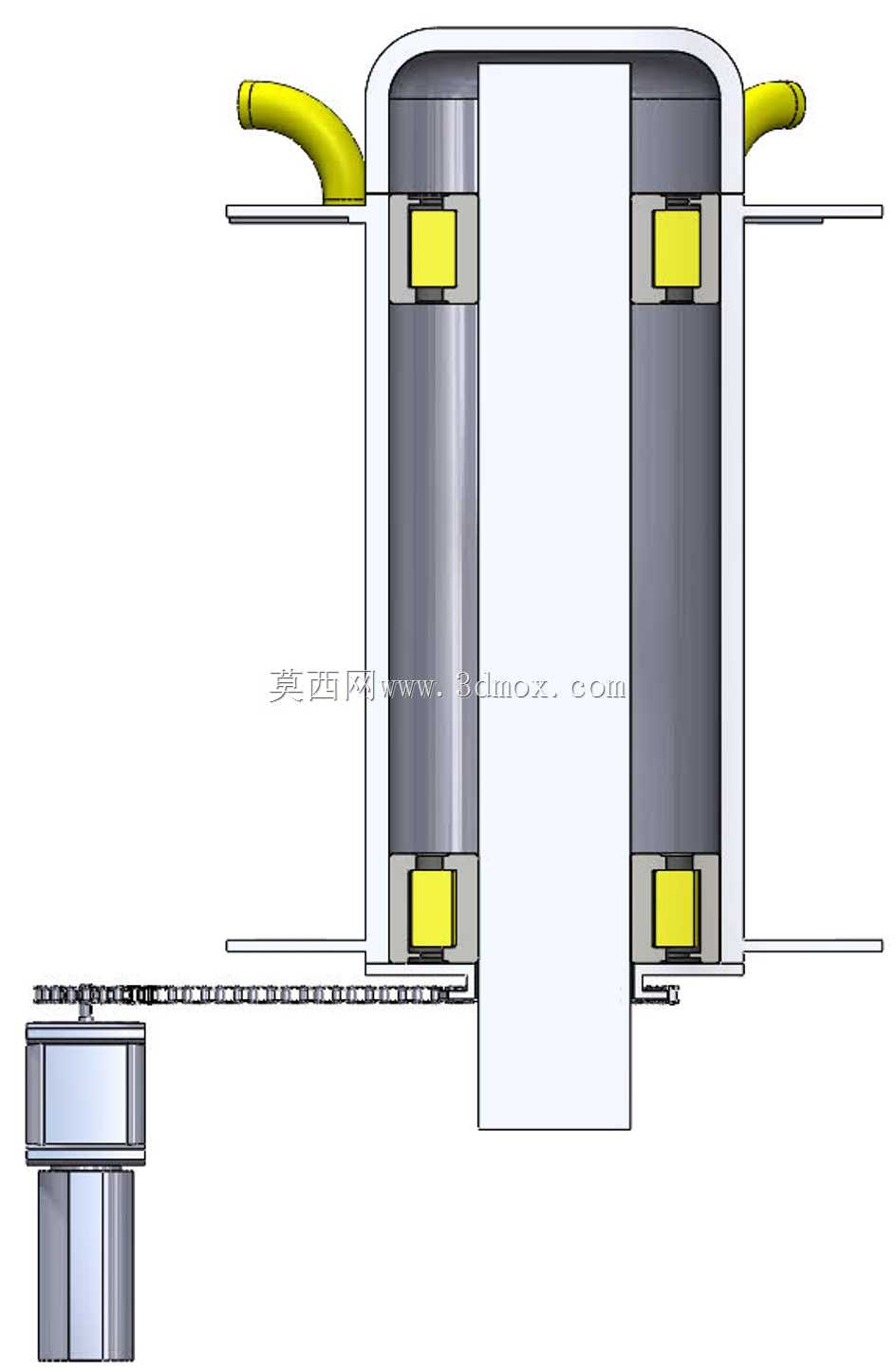

　　设计过程中优先考虑儿童使用的安全性，所有外露结构棱边均做R3以上圆角处理，旋转部位的配合间隙控制在5mm以内，防止儿童手指卡入引发安全事故；发电组件内置在筒体封闭腔体内，采用动能-电能转换结构，旋转转速达到15r/min时即可达到额定发电功率，满足小功率音频模块的持续供电需求，多余电能可存储在内置储能模块中，供低转速或静止状态下的短时供电使用。安装边界方面，主体筒体的安装法兰直径需匹配现场预埋的安装基础尺寸，法兰上的安装孔位采用长圆孔设计，可适配±10mm的安装位置偏差，降低现场施工的对位难度；装置整体外露金属部件均采用304不锈钢材质，非承重外壳部件采用食品级滚塑工艺加工，表面无尖锐凸起、无易脱落小零件，符合儿童游乐设施的安全规范要求。

　　旋转支撑部位采用免维护深沟球轴承，配合迷宫式密封结构，可在户外无定期润滑维护的状态下连续运行五年以上，大幅降低后期运维成本。装置的旋转阻力经过调校，控制在儿童可轻松推动的力矩范围内，既保证足够的旋转顺滑度，又不会因阻力过小导致转速过快引发安全隐患，发电模块的输出端设置稳压电路，避免转速波动导致的输出电压不稳，保障音频播放模块的稳定运行。
