KLS8系列仪器支撑脚垫结构设计

　　在实验室测试仪器、工业测控设备以及小型电源类装置的结构设计中，底部支撑构件往往是容易被忽略却直接影响设备运行稳定性的关键部件，本次涉及的KLS8-0515-FF-4仪器腿，正是针对桌面式小型电源变压器配套设计的专用支撑结构。从实际应用场景来看，这类支撑件主要适配功率在50W以内的小型开放式电源变压器，常见于台式测试仪器、工控信号转换模块、实验室小型供电单元的底部安装位，核心作用是在设备与安装台面之间形成稳定的支撑间隔，既避免变压器底部金属壳体直接接触台面造成漆面磨损，也能预留一定的空气流通间隙，帮助变压器工作过程中自然散热，同时抵消变压器铁芯工作时产生的微小振动，避免振动传递到台面引发共振噪音。

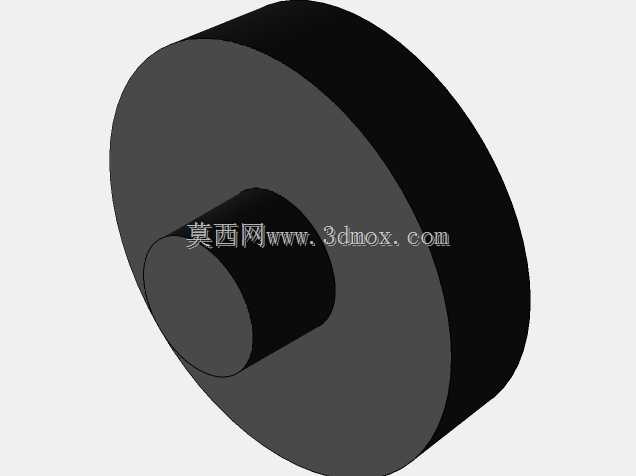

　　从功能特性上看，该支撑件采用同轴阶梯轴结构设计，大直径圆盘作为与台面接触的支撑端面，小直径凸台作为与设备本体的连接定位端，整体结构没有多余的复杂曲面，完全围绕安装便捷性与支撑稳定性做设计。支撑端面的直径经过匹配计算，在设备整体重量不超过3kg的工况下，单位面积承压控制在合理区间，即使是木质实验台、防静电工作台面这类偏软的安装基面，也不会出现支撑件压入台面造成设备倾斜的问题。连接端的凸台尺寸与变压器底部预设的安装孔位做了公差适配，采用过渡配合公差带，安装时不需要额外的紧固件，直接将凸台压入设备底部的安装孔即可完成固定，装配效率远高于需要螺丝锁附的传统支撑脚，同时也避免了金属螺丝引入造成的局部导电隐患。

　　设计思路上，整个构件完全遵循功能优先的结构设计逻辑，没有做多余的装饰性结构。首先是安装边界的考量，凸台的轴向长度严格匹配变压器底部安装位的板材厚度，压入后凸台端面不会突出到设备内部，避免干涉变压器内部的线圈绕组分线空间；支撑圆盘的厚度经过刚度校核，在设备满载承重的情况下，圆盘边缘的形变量控制在0.1mm以内，不会因为长期承重出现翘边、倾斜的问题。其次是接触面的细节处理，支撑圆盘与台面接触的端面做了细微的磨砂纹理处理，不需要额外粘贴防滑胶垫，就能提供足够的静摩擦力，避免设备在台面受到轻微触碰时出现滑移，同时磨砂面也不会像光面结构那样在台面上留下难以清理的压痕。另外，整个构件的外边缘都做了R0.5的圆角倒钝处理，既避免安装过程中尖锐边缘划伤操作人员手指，也不会因为应力集中造成构件在长期受力情况下出现边缘开裂的问题。

　　从尺寸匹配的角度来说，该支撑件的整体高度控制在合理范围，安装后设备底部与台面之间的间隙刚好满足自然对流散热的要求，不会因为间隙过小造成热量淤积，也不会因为间隙过大导致设备整体重心偏高，影响放置稳定性。连接凸台的直径与常见的小型变压器底部安装孔位形成通用适配，不需要针对特定型号重新开模制作安装孔，能够覆盖同系列多款不同功率等级的小型电源变压器安装需求。在实际选型过程中，结构工程师只需要确认设备底部安装孔的孔径、设备整体自重以及所需的底部间隙高度，就可以直接选用该支撑件，不需要重新做支撑结构的设计验证，能够大幅缩短小型仪器类产品的结构开发周期。

　　不同于通用型橡胶支撑脚，该结构的刚性支撑特性能够避免橡胶材质长期使用出现的老化塌陷问题，在-20℃到80℃的常规工作温度区间内，结构尺寸稳定性保持一致，不会因为设备工作时的温升造成支撑件软化变形。对于需要定期校准的测试类仪器来说，稳定的支撑结构能够避免因为支撑件形变造成的设备水平偏移，减少校准频次。在装配环节，因为采用直插式安装结构，生产线作业人员不需要借助任何工具，就可以快速完成四个支撑脚的装配，相比螺丝锁附的支撑结构，单台设备的装配时间可以缩短15秒左右，对于批量生产的产品来说，能够有效降低装配环节的人工成本。同时，该结构的一体成型设计也不存在分体式支撑脚容易出现的连接松动、脱落问题，在设备运输过程中，能够承受常规的颠簸振动，不会出现支撑脚脱落导致的设备磕碰损伤。
