立式冷凝换热组件三维结构设计

项目分类:变压器 发布时间:2025-02-09 ID:925317
  • 立式冷凝换热组件三维结构设计
  • 立式冷凝换热组件三维结构设计
  • 立式冷凝换热组件三维结构设计
  • 立式冷凝换热组件三维结构设计
  • 立式冷凝换热组件三维结构设计

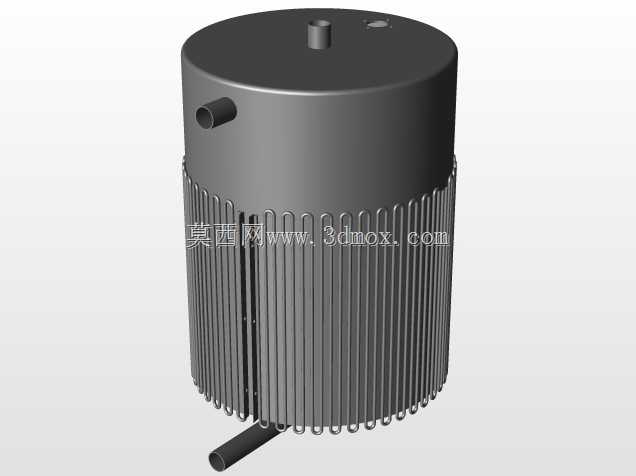

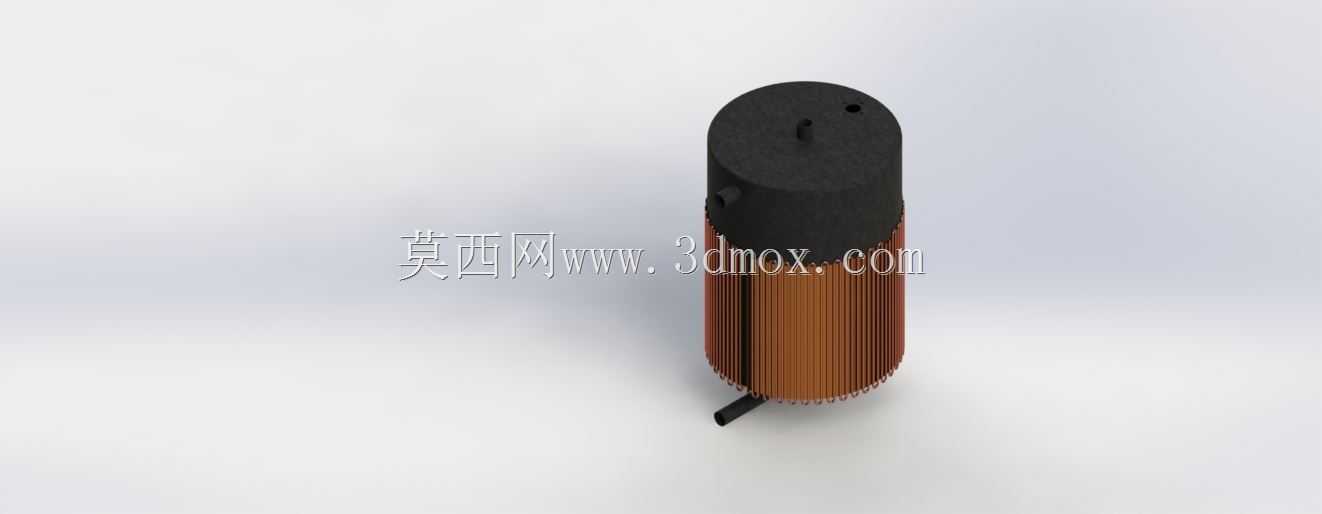

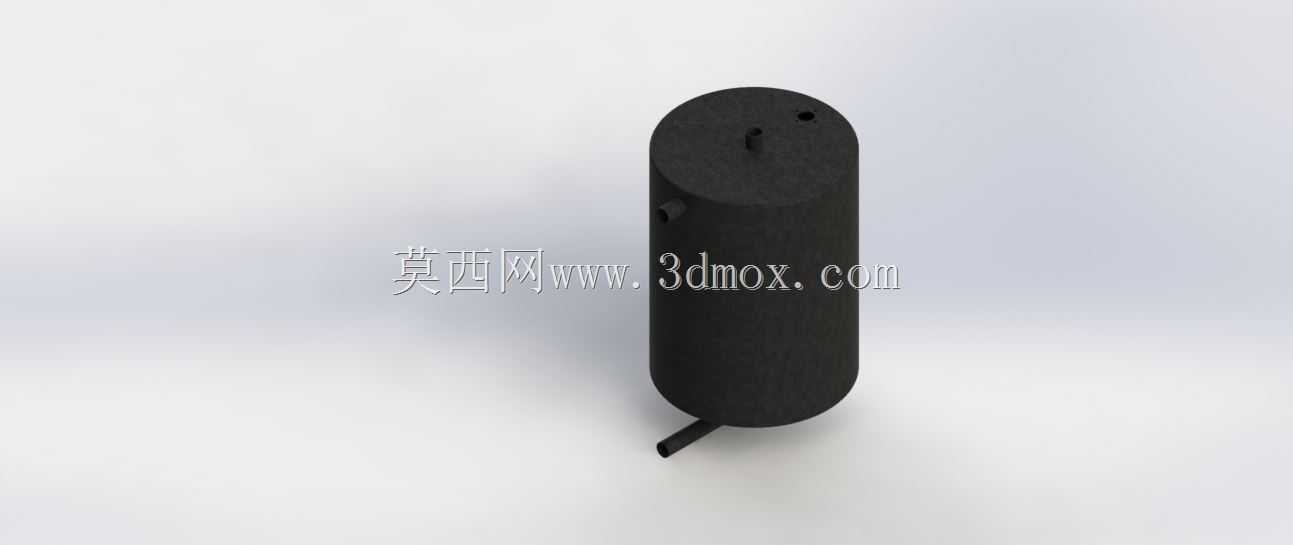

  在中小功率电源配套的热管理场景里,这类立式冷凝换热结构常被用于密闭式电源模块的被动散热回路,区别于常规风冷鳍片直接贴附热源的方案,它通过相变工质的循环把变压器、功率管等核心发热件的热量传导到外侧散热段,不需要额外配置风扇就能在粉尘、潮湿的工业现场稳定运行,避免了风冷方案积灰、扇叶磨损带来的维护痛点。从结构上看,整体采用立式圆柱布局,上部是密封的冷凝端盖,端盖上预留了两个细小接口,一个用于工质灌注后的密封封堵,另一个可作为泄压或温度检测的安装位,端盖和下部散热筒体之间采用过盈配合加密封胶圈的连接方式,保证相变腔的气密性,毕竟工质泄漏会直接导致整个散热回路失效,这部分的配合公差在建模时特意做了0.02mm的过盈量,既满足密封要求,也不会给装配带来过大压装阻力。

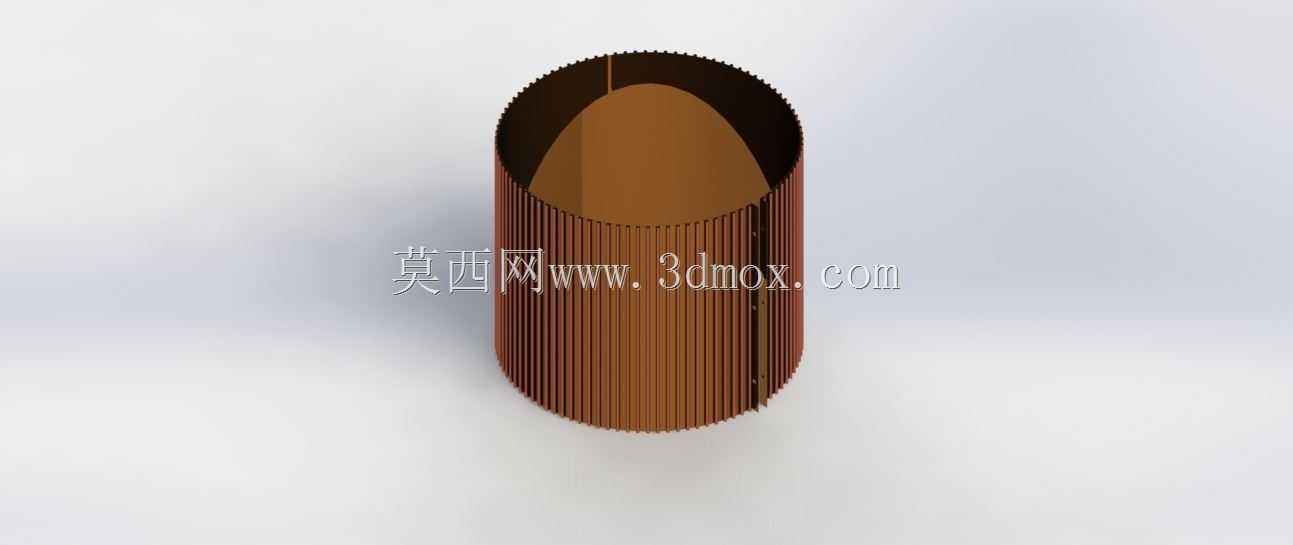

  下部的散热段采用密集平行鳍片结构,鳍片沿筒体周向均匀排布,单片鳍片厚度控制在0.3mm,鳍片间距1.2mm,这个尺寸是经过热仿真验证的,既保证足够的散热面积,也不会因为间距过小导致自然对流时空气流通阻力过大,鳍片和内部导热筒体采用一体拉伸成型工艺,减少接触热阻,比后期粘接鳍片的方案导热效率提升15%以上。筒体底部伸出的细管是工质回流通道,连接到发热端的蒸发段,当蒸发段的工质受热汽化上升到上部冷凝端,接触到温度较低的端盖和上部筒壁后液化,顺着鳍片间隙和筒体内壁流到底部,通过回流管回到蒸发段完成循环,整个循环过程不需要外部动力,完全依靠重力和相变压差驱动。

  安装边界上,整体外径控制在85mm,总高度160mm,底部回流管外径6mm,伸出长度22mm,安装时只需要在设备安装板上预留对应直径的过孔,通过上部端盖的两个安装孔位用M3螺丝固定即可,不需要额外的支撑结构,占用的安装空间比同散热功率的风冷模组小30%左右,非常适合空间紧凑的嵌入式电源、小型工业控制变压器的配套使用。设计过程中特意规避了常规冷凝结构的积液问题,筒体内壁做了微小的锥度,上窄下宽的锥度差控制在0.5度,让冷凝后的液体能快速顺着壁面流到回流口,不会在筒壁残留形成液膜阻碍热量传递,端盖内侧做了圆弧过渡,避免汽化工质直冲端盖中心形成局部过冷,让整个冷凝端面的温度分布更均匀,提升整体换热效率。

  鳍片的边缘做了0.1mm的圆角处理,一方面是避免加工时割手,另一方面也能减少自然对流时的风阻,让空气能更顺畅地从鳍片间隙流过,带走热量。在实际选型适配时,这个结构的散热功率可以覆盖15W到35W的持续发热场景,环境温度40摄氏度时,发热源的温升可以控制在35K以内,满足工业级设备的温升要求,不需要额外做散热冗余设计。建模时所有配合面都做了装配干涉检查,端盖和筒体的压装行程预留了3mm的导向段,装配时可以快速对位,不会出现密封圈被切边的问题,回流管和筒体的连接采用焊接结构,建模时预留了0.8mm的焊接焊角位置,保证焊接后的连接强度和密封性,避免长期使用后出现焊缝渗漏的问题。
