四芯工业线缆连接插头结构设计

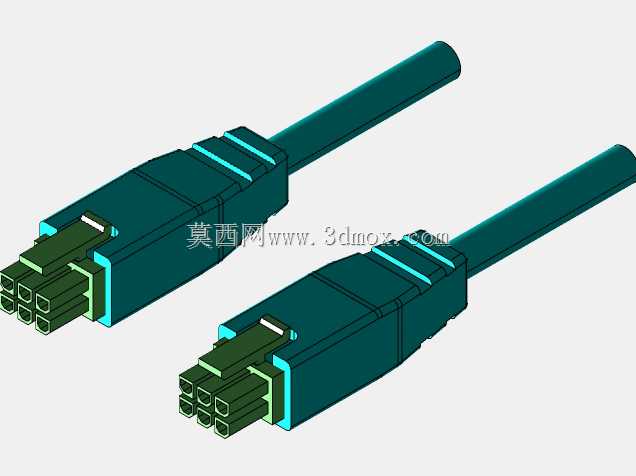

　　这款四芯线缆连接插头，主要面向工业控制、弱电信号传输、小功率供电场景的线束端接需求，常见于设备内部线束对接、机柜内部信号跨接、测试工装的快速插拔连接环节，区别于民用消费级的水晶头类接插件，这款插头在结构强度、插拔定位精度上做了针对性强化，适配工业场景下频繁插拔、存在轻微振动的使用环境。从结构设计逻辑来看，插头整体采用对称式壳体布局，外壳做了多段式防滑筋设计，既可以在插拔时提供足够的手部摩擦力，也能强化壳体本身的抗弯折性能，避免线缆根部反复弯折导致的内部线芯断裂；插合端做了阶梯式导向结构，公头插芯突出于壳体端面，配合母端的内凹导向槽，插合时可以自动校正对位偏差，避免插针歪折、接触不良的问题，四芯插针采用矩阵式排布，相邻插针之间设置了绝缘隔离筋，既可以提升爬电距离，满足低压信号传输的绝缘要求，也能防止插针受力偏移导致的相邻针脚短路。

　　插头尾部做了渐变式的线缆过渡结构，和线缆外被贴合后可以分散弯折应力，相比直角尾部的插头，这种渐变过渡结构在线缆反复弯折时，应力不会集中在尾部的压接位置，能有效提升线束的整体使用寿命。从安装边界来看，插头主体的截面尺寸适配常规的工业线束开孔要求，插合后的整体长度预留了足够的手部操作空间，不需要额外的辅助工具就可以完成插拔，在密集排布的接线端子排上使用时，相邻插头之间不会出现干涉，壳体侧面的卡扣结构在插合到位后会自动锁止，防止设备运行过程中受振动拉扯导致插头松脱，解锁时只需要按压卡扣位置就可以顺利拔出，不需要额外撬动壳体，避免日常维护时损坏接插件。

　　插芯部分采用模块化设计思路，四个插针的固定基座和外壳做了分体式装配结构，生产时可以根据实际需求更换不同载流规格的插针，不需要重新开模制作整个壳体，既可以适配0.5平方毫米的信号传输线芯，也可以更换为适配1平方毫米线芯的大载流插针，覆盖更多的使用场景。外壳的棱角位置全部做了圆角过渡处理，没有尖锐的边角，在机柜内部布线时不会划伤相邻的线缆外被，也能避免装配人员操作时被割伤。插合面的密封槽位置可以根据使用需求加装防水胶圈，满足IP54级别的防泼溅要求，适配半户外的设备接线场景，不需要额外更换整套接插件就可以完成防护等级升级。

　　在实际选型使用时，这款插头的插合寿命可以满足工业场景下至少500次的反复插拔要求，接触电阻稳定在毫欧级，不会因为多次插拔出现信号衰减、接触发热的问题，相比焊接式的接线端子，这种插头式的连接方式在设备组装、后期维护时的效率可以提升60%以上，不需要现场做焊线、绝缘包裹等工序，只需要提前把线芯压接在插针上，装入壳体就可以完成线束端的制作，现场对接时直接插合到位即可，大幅降低现场接线的工艺难度，也减少了因为人工焊接质量不稳定导致的接线故障。
