DIN46235标准铜凸耳接线端子结构

　　这类铜凸耳是低压电气回路里最常用的电缆端接部件，日常在变压器低压侧出线、配电柜母排连接、大功率设备电源进线端都能见到它的身影，核心作用是实现多股铜芯电缆与固定接线点位的可靠导通，避免电缆散丝、接触电阻过大引发的接头发热问题。从结构设计来看，整体分为压接筒与固定片两个功能段，压接筒采用无缝铜管成型，内径匹配对应线径的电缆导体，压接时通过专用冷压钳从筒身多方位施压，让筒壁与铜导体产生塑性变形紧密咬合，既保证足够的拉脱力，也能最大化接触面积降低导通电阻；固定端的扁平片上冲制有标准安装孔，孔位公差严格匹配对应规格的螺栓直径，安装时孔位与接线座、母排上的螺孔对正后穿入螺栓拧紧即可，扁平片与压接筒的过渡区域做了平滑的斜向过渡，没有尖锐棱角，既避免应力集中导致的安装后断裂问题，也不会在布线时划伤相邻线缆的绝缘层。

　　材质选用高纯度紫铜，表面不做额外镀层处理的版本适合干燥室内环境使用，部分场景下会做镀锡处理提升抗氧化能力，适合潮湿、有轻微腐蚀的工业现场。设计过程中首先要确定适配的电缆线径，压接筒的内径要比对应线径电缆的导体外径大0.1-0.2mm，既方便穿线，也不会因为间隙过大导致压接不实；固定片的安装孔中心到压接筒端面的距离要留出足够的螺栓安装空间，保证拧紧螺栓时扳手不会碰到压接筒或电缆绝缘层，固定片的厚度根据额定载流量匹配，小电流规格厚度在1.5-2mm，大电流规格会随载流量提升增加厚度，避免大电流下片体过热。

　　安装边界上需要注意，压接完成后压接筒的端部要与电缆绝缘层保留1-2mm的距离，不能让绝缘层伸入压接区域，也不能让导体裸露过长留下安全隐患；固定片安装时要配合平垫与弹垫使用，螺栓拧紧力矩要符合对应规格的标准要求，力矩过小会导致接触松动发热，力矩过大则会压伤铜片甚至导致螺孔滑牙。在变压器二次侧接线场景中，这类铜凸耳的选型必须与电缆线径、接线柱螺栓直径严格匹配，不能出现大线耳压小电缆或者小孔径强行套大螺栓的情况，否则长期运行中接头温升超标会引发绝缘老化，严重时甚至会造成电气短路故障。

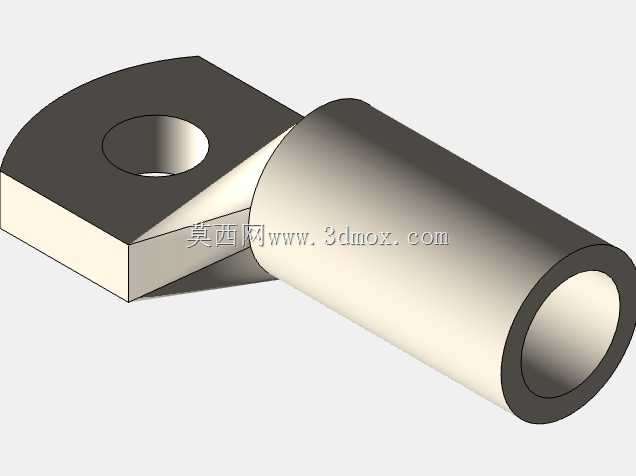

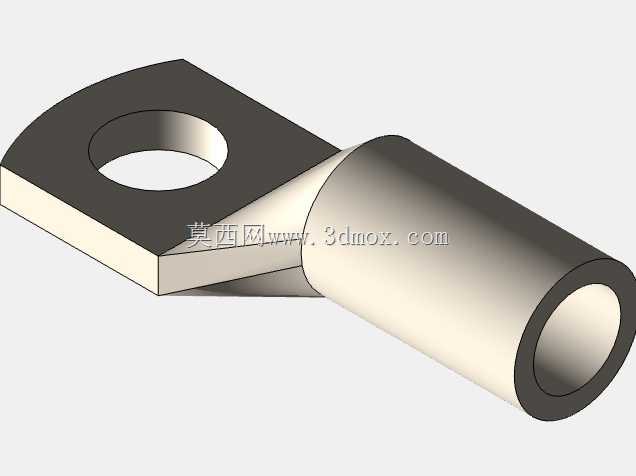

　　建模过程中要重点还原过渡区域的曲面形态，这个区域是冷压成型过程中材料流动形成的自然过渡，不是简单的直角拼接，还原这个特征才能准确体现零件的应力分布特性，方便后续做接线结构的干涉检查与装配模拟；压接筒的内孔要保持正圆度，固定片的上下平面要保证平行度，避免安装时出现贴合不严的问题。实际现场运维中，这类铜接线片的故障点大多出现在压接不牢或者安装力矩不足的位置，所以设计时的尺寸公差、形位公差设定，都要围绕压接可靠性与安装贴合度来做，不能只追求外形相似而忽略工程实际的装配要求。
