电磁驱动弧形槽式安装基座结构设计

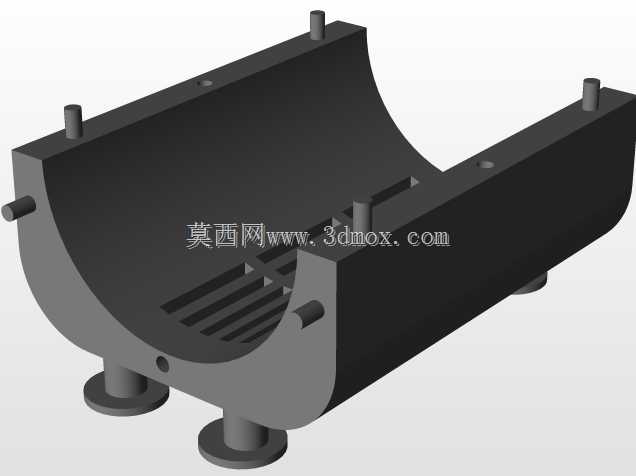

　　在小型电磁驱动执行机构的配套结构设计中，这类带弧形容纳槽的基座构件，主要用于给电磁驱动的动作部件提供稳定的安装承载与运动限位空间，常见于小型自动化送料机构、流体控制电磁阀组、小型电磁离合模组这类需要依托电磁力输出直线或摆动动作的设备场景中。从结构设计逻辑来看，构件主体采用半开放的弧形槽腔设计，槽腔的曲率半径完全匹配对应电磁动子的外轮廓尺寸，能够让动子在腔体内完成规定行程的往复动作时，不会出现径向的偏移卡滞，槽腔内壁预留的均匀间隙可以兼顾动子运动时的散热需求，避免长时间通电工作后热量积聚影响电磁线圈的工作稳定性。基座底部设置的四个带圆盘底座的支撑柱，是整个构件的安装定位基准，每个支撑柱的高度保持一致，圆盘底座的直径大于柱身直径，能够增大安装时的接触面积，降低单位面积的压应力，避免安装锁紧时基座出现应力变形，支撑柱中心预留的安装孔位可以直接穿设固定螺栓，和设备的安装基板完成刚性连接，安装孔的位置公差控制在±0.05mm范围内，能够保证基座安装后和其他配合部件的同轴度要求。

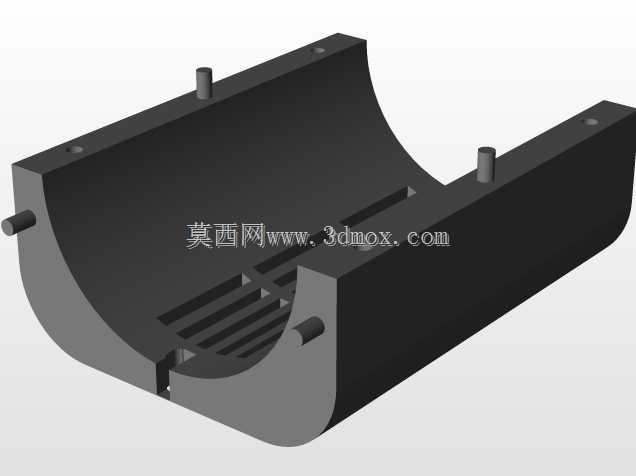

　　槽腔内部设置的多道平行格栅结构，一方面可以对腔体内的电磁动子起到轴向的运动导向作用，格栅的间距根据动子上对应的导向凸台尺寸匹配设计，间隙控制在0.1-0.15mm之间，既不会因为间隙过大出现运动晃动，也不会因为间隙过小导致装配困难或者运动卡滞；另一方面格栅结构可以在不降低整体结构强度的前提下，减少构件的材料用量，降低整体重量，同时格栅之间的空隙可以作为走线通道，方便电磁线圈的供电线路从基座底部引出，避免线路在动子运动过程中出现剐蹭磨损。

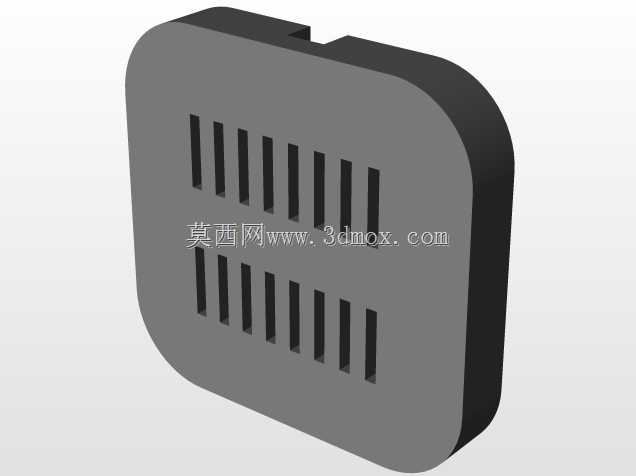

　　基座侧壁上设置的多个圆柱形定位凸台，主要用于和外部的端盖、防护壳等配套部件完成定位装配，凸台的外径和配套部件上的定位孔采用过渡配合，装配时可以快速完成对位，减少装配调整的时间，凸台的高度根据配合部件的壁厚设计，保证装配后配合面贴合紧密，不会出现松动错位。基座侧壁上预留的小圆孔是工艺定位孔，在构件的注塑或者机加工过程中，这个孔可以作为加工基准，保证各个特征的位置精度符合设计要求，同时在后期设备维护时，也可以通过这个孔注入少量润滑脂，对腔体内的运动部件进行润滑保养，减少运动磨损，延长构件的使用寿命。

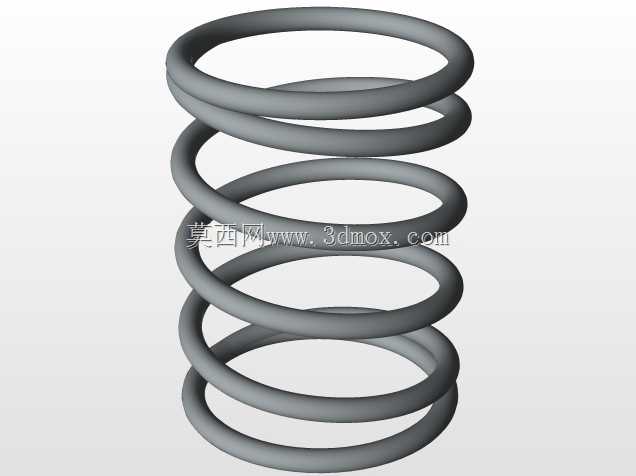

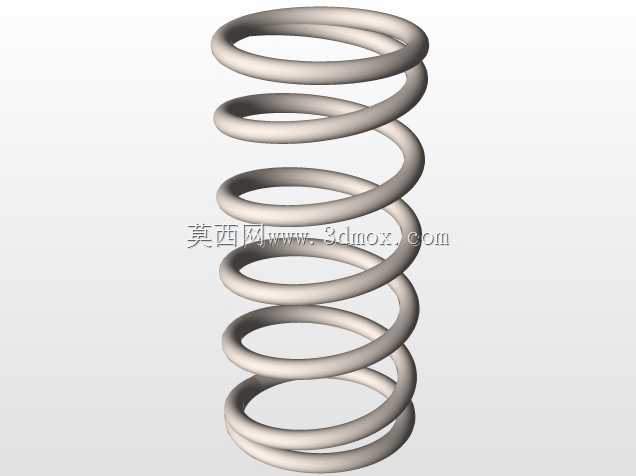

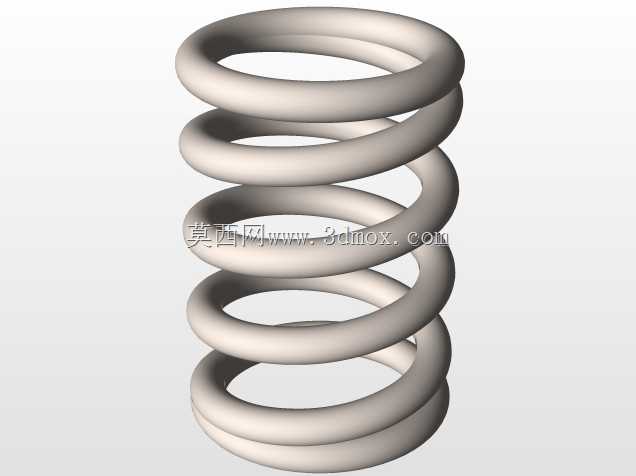

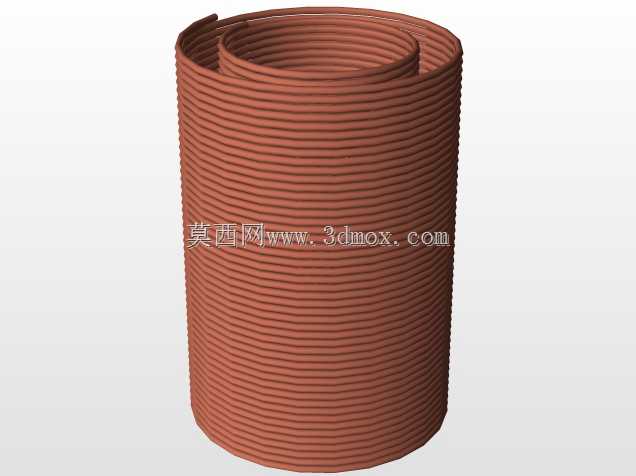

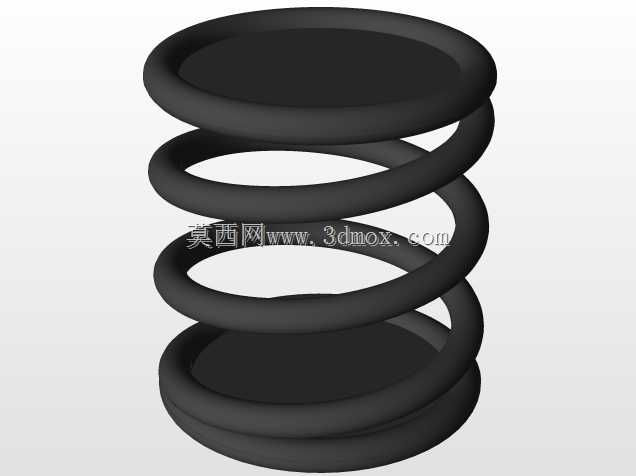

　　在安装边界的设计考量上，整个构件的外部轮廓没有突出的尖锐棱角，所有边角都做了R1-R2的圆角处理，避免装配过程中划伤操作人员，同时也能减少应力集中，提升构件的抗冲击能力。构件的整体壁厚保持均匀，避免在成型过程中出现缩痕、翘曲等成型缺陷，壁厚的取值根据材料的特性选择，保证在额定负载下不会出现结构变形。这类基座构件在实际应用中，需要和电磁线圈、动铁芯、复位弹簧等部件配合使用，组装完成后可以通过电磁力的通断控制动子的动作，进而实现对外部负载的驱动控制，比如在小型分拣设备中驱动拨杆完成物料分拣，在小型流体阀中驱动阀芯完成通路的开关控制，在小型电磁锁具中驱动锁舌完成锁止与解锁动作。设计过程中需要重点考量槽腔的尺寸精度、支撑柱的位置精度、定位凸台的配合精度，同时还要兼顾构件的成型工艺性，减少不必要的复杂结构，降低加工与制造成本，保证批量生产时的质量一致性。
