TI PCA9557RGV I2C接口IO扩展芯片

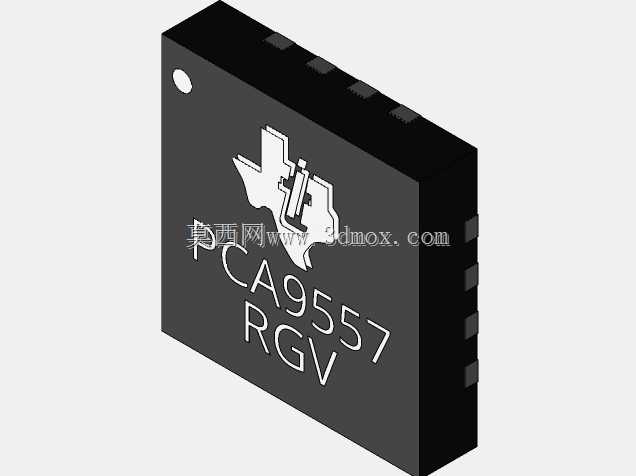

　　在工业控制板卡、嵌入式智能设备、分布式IO采集模块的硬件开发环节，IO资源不足是多数硬件工程师会遇到的共性问题，尤其是主控芯片原生IO引脚被通信接口、存储模块、状态指示电路占用大半后，剩余引脚往往无法满足多通道信号采集、执行器件驱动的需求，这时候I2C接口的IO扩展芯片就成为板级设计中常用的解决方案，PCA9557RGV就是这类应用场景下的典型器件。这款芯片采用QFN封装，整体外形为规整的方形贴片结构，芯片本体表面印有清晰的品牌标识与型号丝印，引脚分布在封装的四个侧边，每侧引脚间距符合标准SMD贴片工艺要求，在PCB布局时可以直接按照封装尺寸预留焊盘，不需要额外设计异形安装结构，适配常规回流焊生产工艺，能够直接贴装在0.8mm及以上厚度的FR4板材上，安装边界需要注意在芯片周边预留至少1mm的工艺间距，避免和周边阻容件、接插件产生干涉，同时要保证芯片下方散热焊盘的覆铜连接可靠，提升长时间工作下的散热稳定性。

　　从功能设计层面来看，这款芯片通过标准I2C串行总线和主控单元通信，仅需要占用主控的两个通信引脚，就可以扩展出8路可独立配置的IO通道，每一路通道都可以通过寄存器配置为输入或者输出模式，配置为输入模式时可以采集外部开关量信号、按键触发信号、传感器电平输出信号，配置为输出模式时可以直接驱动LED指示灯、小型继电器线圈、光耦输入端等小功率负载，芯片内部集成了上拉电阻配置寄存器，不需要在外部额外添加上拉电阻就可以适配不同的输入信号电平要求，有效减少板级元器件数量，压缩PCB布板面积。在实际设备应用中，这类IO扩展芯片常被用在工业PLC扩展模块、智能楼宇控制节点、车载电子控制单元、消费类电子外设接口板上，比如在工业传感器采集模块中，一块主控芯片往往需要对接十几路甚至几十路开关量传感器，原生IO数量不足时，就可以通过I2C总线挂载多片PCA9557芯片，每片芯片扩展8路IO，只需要给不同芯片分配不同的I2C地址，就可以实现总线挂载多器件的扩展需求，不会额外占用主控的其他硬件资源。

　　在三维建模过程中，这款芯片的模型严格按照实际封装尺寸构建，引脚的长度、厚度、间距都和实物参数保持一致，芯片本体的倒角、表面丝印的位置、散热焊盘的尺寸都做了精准还原，在做PCB板级3D装配校验的时候，可以直接导入这个模型和周边元器件做干涉检查，提前发现布局中存在的引脚碰撞、间距不足、外壳干涉等问题，避免在实际打样阶段才发现结构问题造成成本浪费。做板级结构设计的时候，还要注意这款芯片的高度参数，在设计设备外壳的时候，芯片上方需要预留足够的安全间隙，避免外壳压到芯片本体或者引脚造成短路，同时在芯片周边不要布置过高的电解电容、接线端子等器件，防止生产过程中贴装头移动时产生碰撞。

　　不同于直插封装的器件，这款QFN封装的芯片贴装精度要求更高，三维模型中准确还原了引脚的共面度参数，在做钢网设计参考的时候，也可以借助模型确认焊盘和钢网开口的对应位置，提升焊接良率。在实际电路设计中，这款芯片的供电电压范围较宽，可以适配3.3V和5V的常用供电系统，不需要额外添加电平转换电路，就可以和不同供电电压的主控芯片直接通信，这一特性也让它的适配场景更加广泛，不管是低功耗的电池供电便携设备，还是常规的工业24V转5V供电的控制设备，都可以直接选用这款芯片做IO扩展。建模过程中没有对芯片的外形做过度简化，连芯片表面的定位圆点标识都做了还原，在做整机三维装配的时候，可以通过定位圆点确认芯片的贴装方向，避免出现装配方向错误的问题，对于结构工程师和硬件工程师协同开发的项目来说，精准的元器件三维模型能够大幅减少跨部门沟通的成本，不需要反复核对实物尺寸就可以完成布局校验工作。
