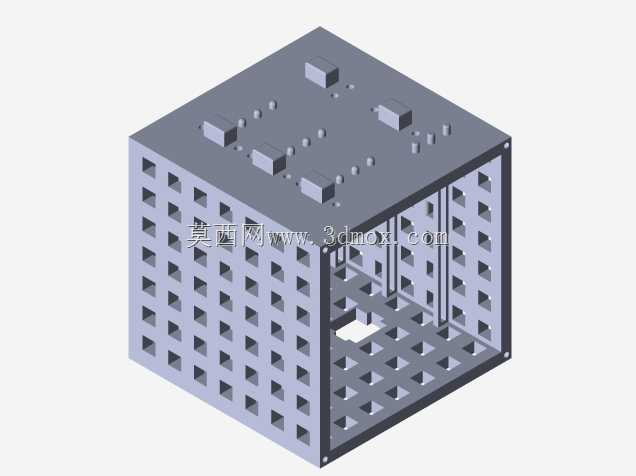

在电力系统出厂测试、现场运维校验、发电机组带载能力验证的场景中,负载箱是模拟真实用电负荷的核心配套设备,本次设计的柜体结构针对中小功率阻性负载测试场景开发,重点解决传统负载箱散热效率不足、内部元件排布杂乱、现场接线操作空间局促的常见工程问题。从结构布局来看,柜体采用立方体框架式承载结构,外部围护板采用模块化拼接设计,其中三个相邻立面统一开设矩阵式方形通风孔,孔位排布经过流场仿真优化,在保证柜体结构刚度的前提下最大化进风面积,配合内部预留的轴流风机安装位,可形成贯穿柜体内部的水平散热风道,直接带走功率电阻元件工作时产生的大量热量,避免局部热堆积导致的电阻值漂移、绝缘层加速老化问题。

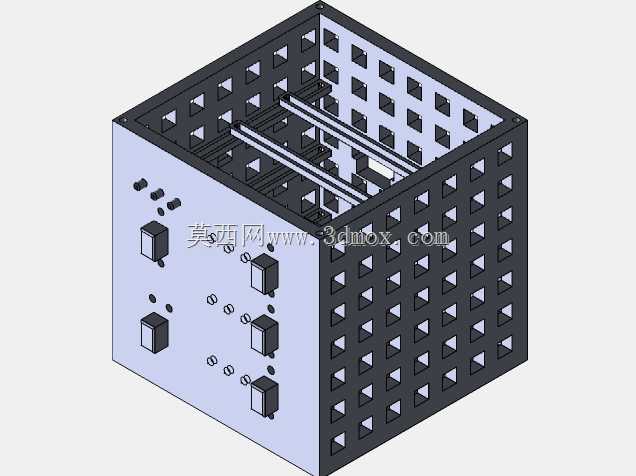

柜体正面预留了接线端子安装区与操作元件安装位,端子区与操作区分区排布,接线端子采用下沉式安装设计,预留足够的线缆弯曲半径空间,现场接线时无需额外扩孔或调整线缆走向,操作元件包括负载投切开关、状态指示灯的安装孔位按照常规电气元件安装尺寸预留,孔位周边设计有加强翻边,避免频繁操作导致的面板变形。内部承载结构采用分层式安装梁设计,两根平行的横向安装梁沿柜体进深方向布置,安装梁上预留等距排布的安装腰型孔,可根据不同功率等级的电阻元件尺寸灵活调整安装位置,无需重新钻孔加工,适配不同测试功率需求下的元件排布方案;安装梁与柜体框架采用螺栓连接,可整体拆卸,方便后期维护时更换内部损坏的功率元件,也可根据测试需求调整分层数量,扩展柜体的负载承载能力。
从安装边界来看,柜体底部预留了与现场安装基础连接的固定孔位,孔位尺寸适配常规槽钢安装基础的安装间距,柜体整体外形尺寸控制在常规工业电气柜的运输尺寸范围内,可通过标准货梯运输,无需额外拆解;柜体侧面预留了接地端子安装位,保证设备运行时的接地可靠性,满足电气设备安全规范要求。设计过程中重点考量了现场使用的实际工况,针对负载箱频繁移动、短时大电流发热、接线操作频繁的特点,柜体框架采用加厚型材拼接,拼接处采用角件加强,整体抗形变能力满足运输与现场吊装的强度要求;通风孔的开孔尺寸经过筛选,既保证通风效率,又可防止较大尺寸的杂物进入柜体内部触碰带电元件,同时避免操作人员意外接触内部高温部件。
内部走线空间预留充足,强弱电走线通道分开设置,避免大电流线路对控制信号产生电磁干扰,走线槽的安装位沿柜体框架内侧布置,不占用元件安装空间,布线完成后可通过可拆卸的盖板遮挡,保证内部整洁的同时方便后期线路检修。在元件适配性方面,该柜体结构可适配不同阻值的功率电阻、电流互感器、散热风机、投切接触器等常规负载箱配套元件,安装孔位的兼容性覆盖市面上主流型号的电气元件尺寸,设计人员在进行二次设计时无需重新调整整体框架结构,仅需根据元件参数调整内部安装梁的位置与通风量配置即可,可大幅缩短同类型负载箱的开发周期,减少重复建模的工作量。
