200G负载电池过载保护结构装置

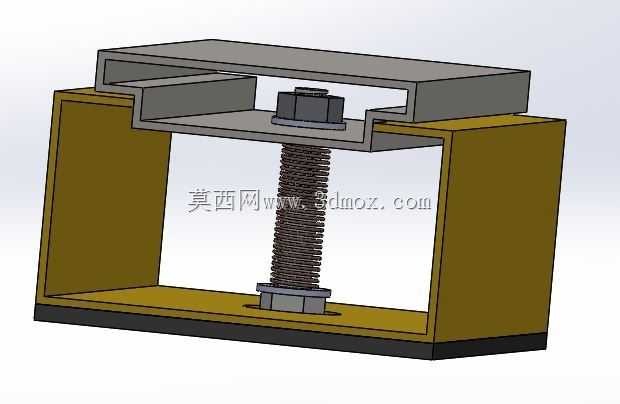

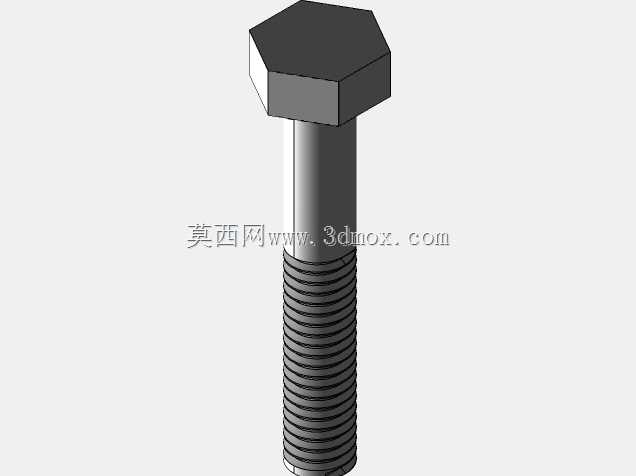

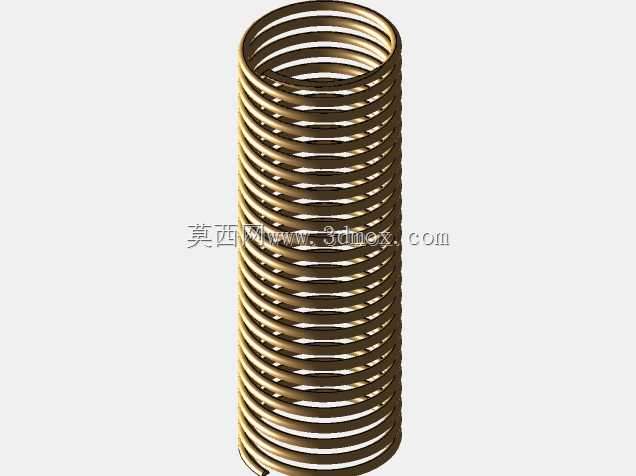

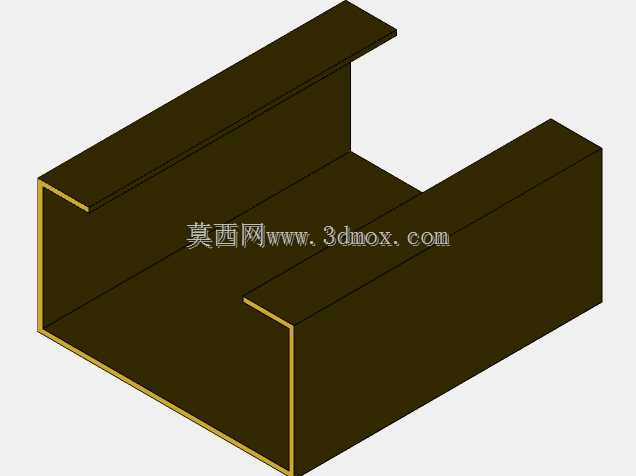

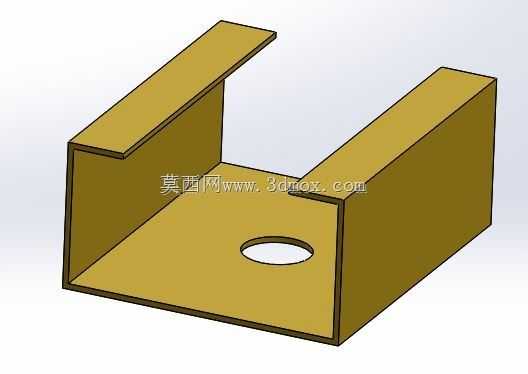

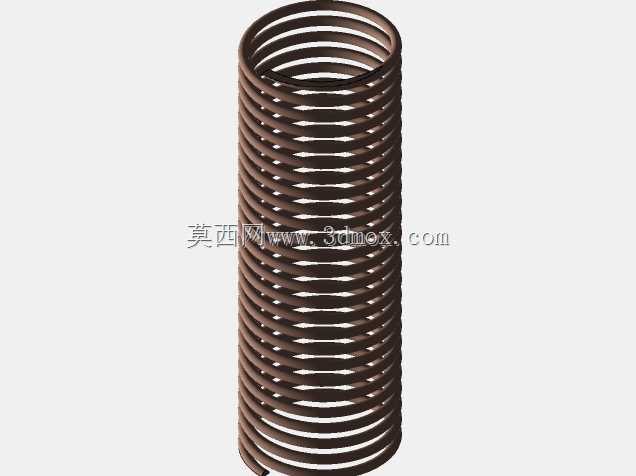

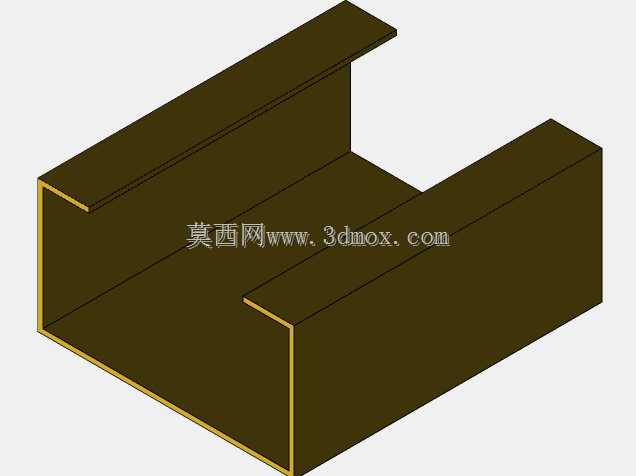

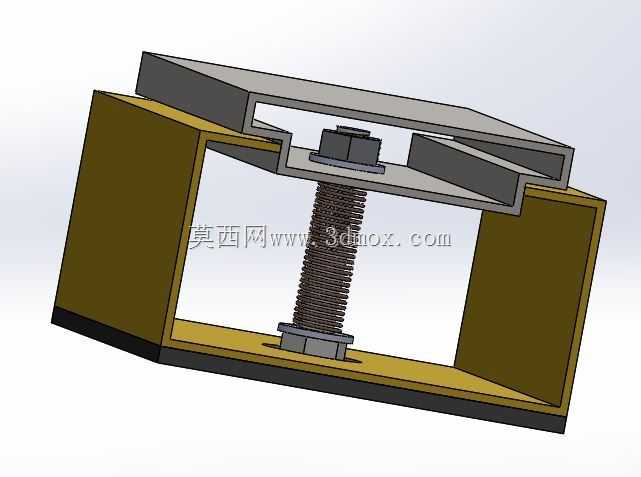

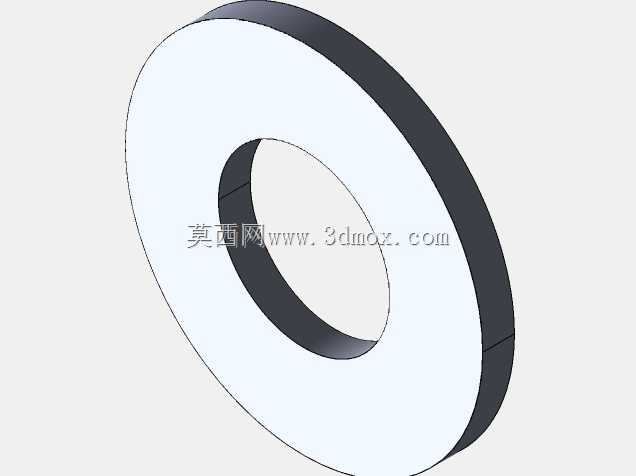

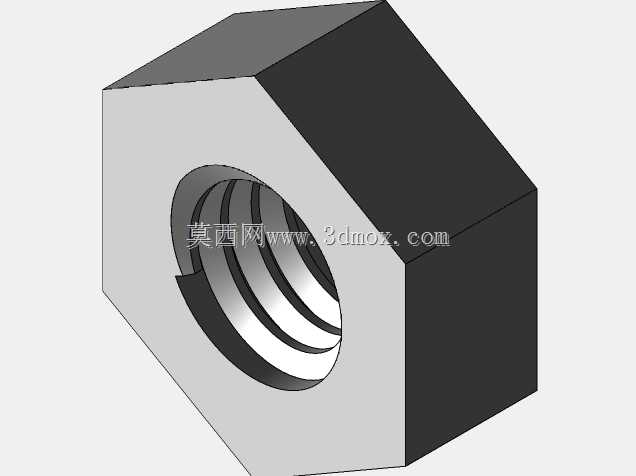

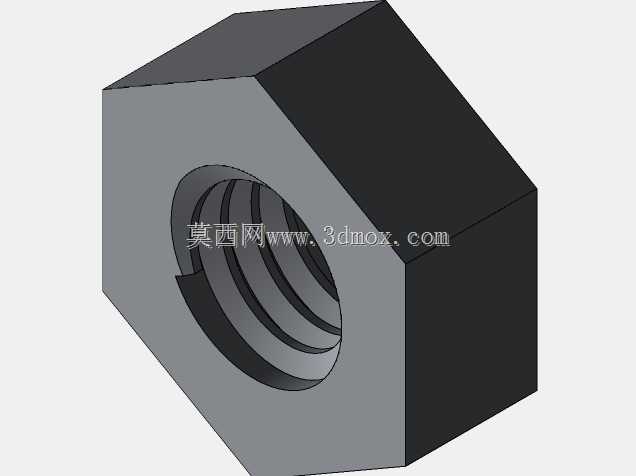

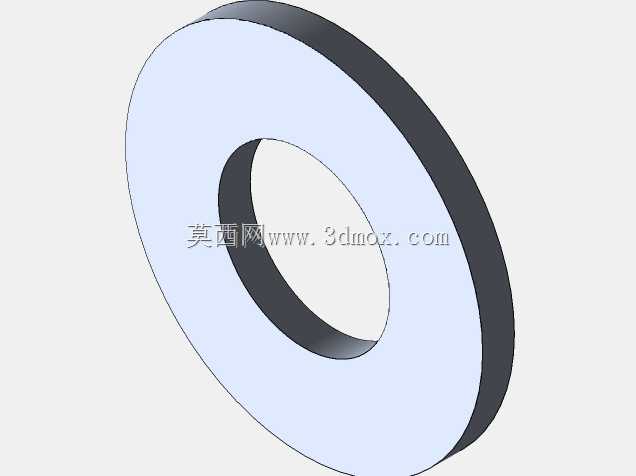

　　在小型储能、便携供电类负载单元的实际应用场景中，过载冲击带来的结构形变、元器件损坏一直是影响设备可靠性的核心问题，尤其是额定承载200G的负载电池组，在突发过载、外力挤压或者安装错位的工况下，很容易出现壳体变形、极柱错位甚至内部电芯受损的情况，这款过载保护结构正是针对这类场景开发的机械式防护装置。从结构组成来看，整套装置采用框架式承载主体，两侧立式支撑结构搭配上下两层横向承载板，形成稳定的框型受力边界，中间的弹性缓冲组件采用螺栓配合圆柱螺旋压缩弹簧的组合形式，弹簧两端分别通过上下螺栓的六角头端面做定位约束，避免弹簧在压缩过程中出现径向偏移、脱出的问题。

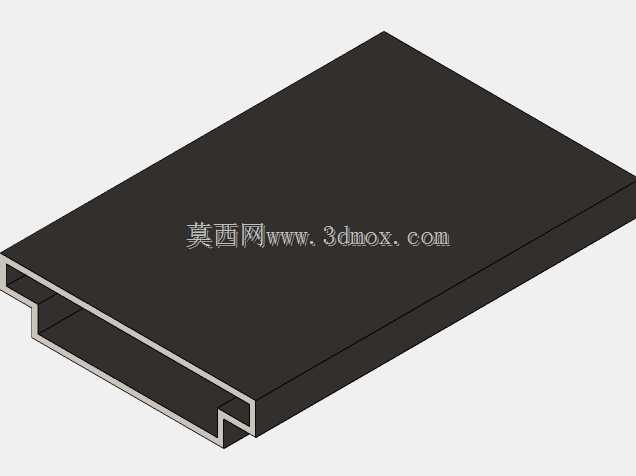

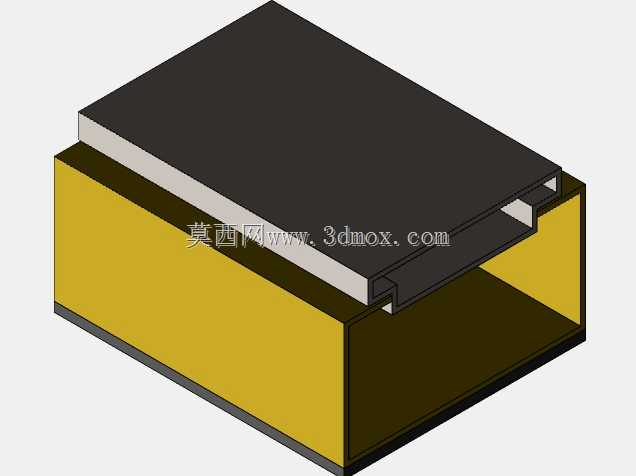

　　上层承载板采用折边嵌套结构，两侧折边刚好卡在立式支撑结构的内侧滑槽位置，既可以保证上层板在受力下压时沿竖直方向平稳位移，不会出现横向偏摆，也能限制最大下压行程，避免弹簧被过度压缩出现塑性变形。设计过程中首先明确了核心防护阈值，针对200G额定负载的电池单元，弹簧的预紧力设置略高于额定工作负载下的受力值，保证正常工作状态下上层承载板不会出现位移，维持电池安装空间的尺寸稳定；当外部负载超过额定阈值时，弹簧开始被压缩，上层板沿支撑滑槽向下滑移，通过弹性形变吸收过载冲击力，避免刚性碰撞直接作用在电池本体上。

　　从安装边界来看，整套装置的立式支撑结构底部为平整安装面，可直接通过螺栓固定在设备的安装基板上，整体外形为规则矩形结构，没有外凸的异形结构，在设备内部布局时不需要预留额外的避让空间，上层承载板的顶面为平整安装面，可直接与电池组的底部承载面贴合固定，安装时只需要保证上下安装面的平行度误差在允许范围内，即可保证弹簧受力均匀，不会出现偏载导致的卡滞问题。在实际工况适配中，这套结构不需要额外的电气检测元件、控制线路，纯机械式的防护逻辑可靠性更高，不会因为电气故障出现防护失效的问题，适合在高温、高湿、强电磁干扰这类电气元件容易失效的场景下使用。

　　结构的受力路径设计也经过反复校核，正常工作状态下，电池的自重以及正常工作时的外部载荷通过上层承载板传递到弹簧，再通过弹簧传递到底部安装板与立式支撑结构上，受力路径清晰，各部件的应力水平都控制在材料许用应力范围内；当出现过载情况时，多余的冲击能量被弹簧的压缩形变吸收，当载荷回落至额定范围内时，弹簧自动回弹，带动上层承载板复位到初始工作位置，不需要人工手动复位即可恢复正常工作状态。滑槽的行程设计也做了冗余考量，最大下压位置设置了机械硬限位，当弹簧压缩到极限压缩量之前，上层承载板的折边就会与立式支撑结构的限位台阶接触，避免弹簧被压并导致永久失效，同时硬限位的承载能力按照最大冲击载荷的1.5倍做强度校核，保证极端工况下结构不会出现断裂损坏。整套结构的零件数量少，没有复杂的异形加工件，立式支撑板、上下承载板都可以采用常规钣金折弯工艺加工，弹簧、螺栓都是标准件，加工和装配成本低，后期维护时只需要定期检查弹簧的弹力是否正常、螺栓是否出现松动即可，不需要复杂的维护操作。在适配不同负载等级的电池单元时，只需要更换对应刚度的弹簧，调整预紧螺栓的锁紧位置即可匹配不同的防护阈值，不需要改动整体框架结构，具备一定的通用适配性。
