ACM4520V贴片共模电源滤波电感结构

　　在消费类电子、工业控制板卡的电源输入端口设计中，共模滤波环节是抑制传导干扰、满足EMC测试要求的核心部分，这类贴片式共模电感常被布置在DC电源入口、USB接口供电回路、小型开关电源的输入侧，用来滤除电源线上的共模噪声，避免设备自身的干扰信号串入电网，同时阻挡电网中的杂波进入设备内部电路。不同于传统直插式共模电感需要预留引脚穿孔空间，这款贴片封装的元件完全适配SMT回流焊工艺，在PCB布局时可以直接放置在表层焊盘上，不需要在板上开设过孔，能够大幅压缩板卡的垂直占用空间，尤其适合厚度受限的便携电子产品、薄型工控模块设计。

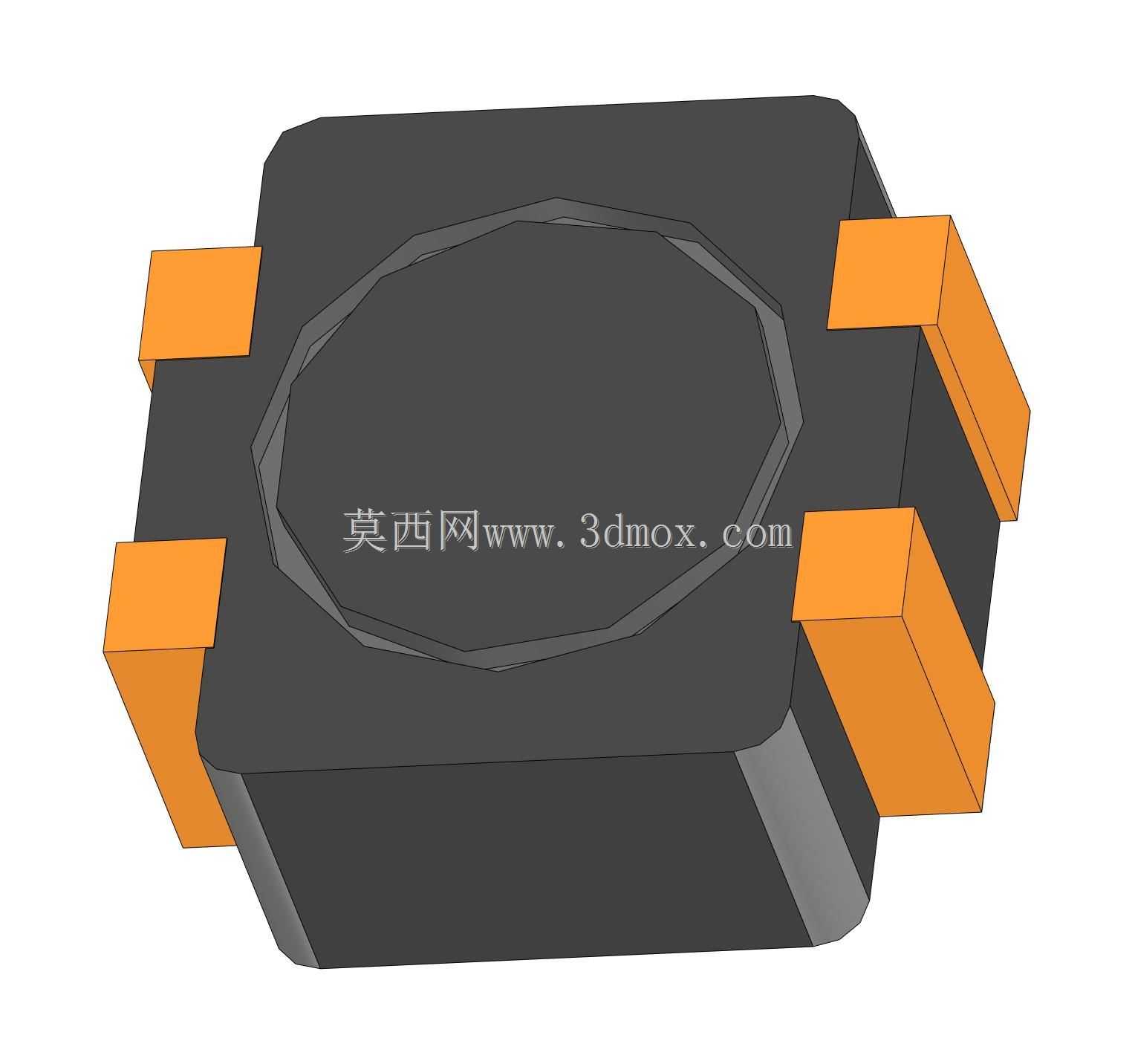

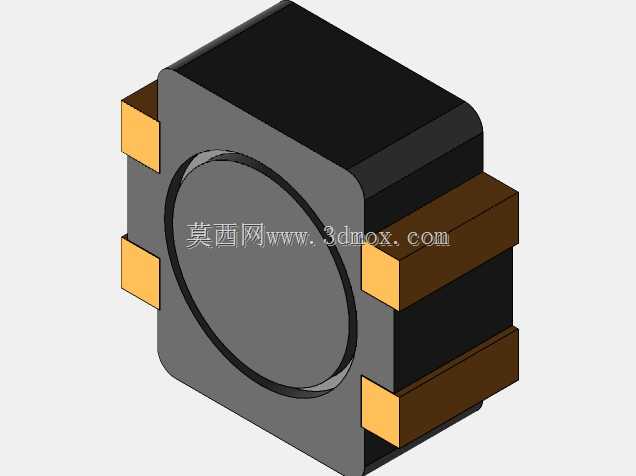

　　从结构设计来看，这款元件采用方形塑封磁芯主体，四个引出端分别对应两组绕组的首尾引脚，引脚采用向外延伸的鸥翼式结构，焊接时焊锡可以沿着引脚侧面爬升形成饱满的焊点，既能够保证焊接可靠性，也能在后期检修时方便拆换，避免因引脚应力集中导致的焊盘脱落问题。磁芯部分采用闭合式的铁氧体磁路设计，绕组被完全包裹在磁芯内部，能够最大程度降低漏磁，避免对周边的高速信号线路、敏感器件造成电磁干扰，磁芯顶部的环形结构是绕组绕制完成后的封胶区域，既可以固定内部绕组位置，也能起到防潮、防尘的作用，提升元件在复杂工况下的使用寿命。

　　在进行PCB布局时，需要注意元件的安装边界：元件本体的长宽尺寸适配4520封装规格，布局时需要在元件周边预留至少0.5mm的工艺间距，避免和周边的贴片电容、电阻等元件产生干涉，焊盘尺寸需要匹配引脚的宽度和伸出长度，通常焊盘宽度比引脚宽0.2mm左右，长度方向预留0.3mm的焊锡延伸区域，保证焊接时的浸润效果。这类共模电感的绕组采用双线并绕的方式制作，两组绕组的匝数完全一致，绕向相反，在正常传输差模电流时，两个绕组产生的磁场相互抵消，不会对正常的电源电流产生额外的阻抗损耗，而当共模干扰电流流过时，两个绕组产生的磁场同向叠加，呈现出很高的感抗，从而起到抑制共模噪声的作用。

　　在实际选型应用中，需要根据回路的额定工作电流选择对应规格的产品，避免电流过大导致磁芯饱和，失去滤波效果，同时要关注元件的直流电阻参数，在满足滤波要求的前提下尽量选择直流电阻更小的型号，降低电源回路的导通损耗。在三维建模过程中，需要准确还原元件的本体外形、引脚的折弯角度和伸出长度，尤其是引脚底部和PCB接触的平面度，保证在进行PCB装配仿真时能够准确模拟焊接后的贴合状态，避免出现模型干涉、引脚悬空等和实际生产不符的情况。磁芯表面的哑光质感、引脚的金属镀层质感也需要在模型中准确体现，方便在做产品整体渲染时呈现出真实的装配效果，为结构评审、BOM选型提供直观的参考。在板卡堆叠设计时，这类贴片元件的高度是重要的结构约束参数，建模时需要严格控制本体的高度尺寸，确保在和外壳、其他板层装配时不会出现顶壳、干涉等问题，尤其是在多层板堆叠的紧凑设计中，元件高度的准确性直接影响到整体结构的可实现性。
