MKA-10110A磁控密封触点元件结构

　　这款磁控密封触点元件，常被应用在低压控制回路的信号通断场景中，比如工业自动化设备的位置检测回路、安防系统的磁触发开关模块、通讯设备的信号切换单元，甚至部分特种工况下的小功率负载通断链路里都能见到它的身影。不同于普通敞开式触点结构，它采用全密封的壳体设计，内部触点被完全封装在惰性气体填充的腔体内，从根源上避免了外界粉尘、水汽、腐蚀性气体对触点接触面的氧化与侵蚀，哪怕是在高湿度、多粉尘的工业现场，或是存在轻度腐蚀气体的特殊作业环境中，也能长期保持稳定的接触性能，不会因为外界环境因素出现接触电阻飙升、触点导通失效的问题。

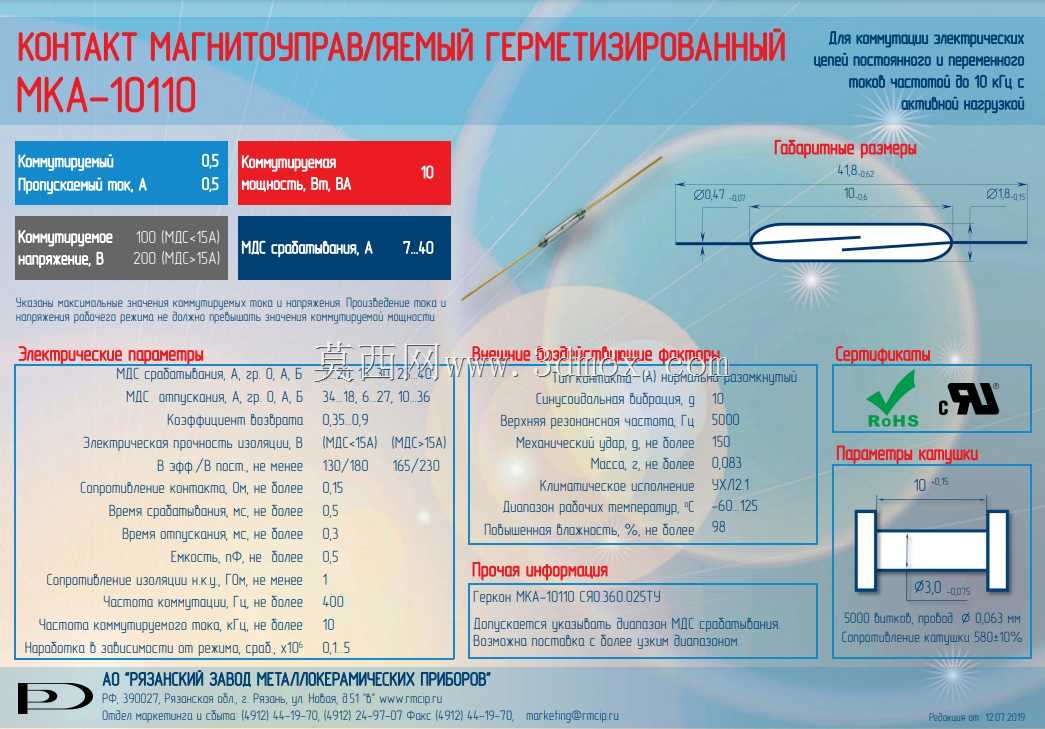

　　从功能特性来看，这款元件依靠外部磁场驱动实现触点的通断动作，不需要额外的机械传动结构直接接触触发，整个动作过程没有外露的运动部件，磨损量极小，因此机械寿命远高于普通机械式微动开关，能够承受高频次的通断动作，适合需要长期反复触发的工况。它的触点导通压降极低，导通状态下的功耗可以忽略不计，同时断开状态下的绝缘电阻足够高，能够有效避免回路漏电流带来的误触发问题，在小信号传输场景下不会因为元件本身的参数影响信号传输的准确性。不同的触点配置版本可以适配不同的负载能力，从毫安级的信号回路到安培级的小功率负载回路都能覆盖，选型时只需要根据实际回路的通断电流、工作电压匹配对应参数的版本即可。

　　设计这款元件的三维结构时，首先要优先保证密封腔体的结构完整性，壳体与两端引出引脚的接合位置需要做密封结构处理，建模时要预留出封装工艺的公差余量，避免因为尺寸偏差导致密封失效。内部的触点簧片是整个元件的核心动作部件，建模时需要准确还原簧片的弹性形变区间，保证外部磁场达到动作阈值时，簧片能够快速吸合导通，磁场撤去后能依靠自身弹性快速复位断开，不会出现触点粘连、复位滞后的问题。同时要注意簧片与引出引脚的导电连接可靠性，接合位置的接触面积要满足额定电流下的载流要求，避免长期工作时出现局部过热的问题。

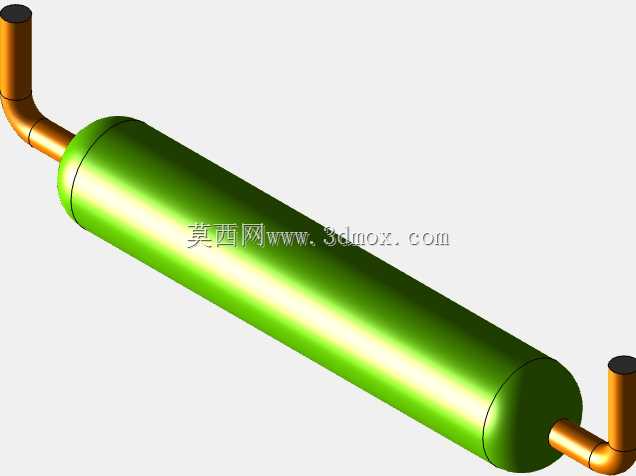

　　外形尺寸方面，这款元件采用细长型的圆柱壳体结构，整体轴向长度控制在二十毫米量级，径向直径仅几毫米，安装时占用的空间非常小，适合在高密度排布的PCB板上贴装或者插装。两端的引出引脚采用标准直径的金属导针，引脚间距符合常规电子元件的排布规范，既可以直接插装在PCB对应的过孔中进行波峰焊接，也可以搭配对应的安装座实现快拆式安装，方便后期维护更换。安装时需要注意元件的轴向方向与外部触发磁场的磁力线方向匹配，保证磁场能够有效驱动内部簧片动作，避免因为安装角度偏差导致动作灵敏度下降、触发阈值偏移的问题。同时要预留出足够的安全绝缘距离，保证元件与周边高压元件、强干扰源之间的间距满足安规要求，避免出现高压击穿、电磁干扰导致误动作的情况。

　　在实际设备选型应用中，这款元件可以搭配永磁体实现非接触式的位置检测，比如气缸的行程到位检测、设备舱门的开合状态检测，不需要在设备外壳上开孔安装外露的检测开关，能够保持设备外壳的整体防护等级。也可以应用在防爆要求的特殊场景中，因为触点完全密封在壳体内，通断瞬间产生的微小电火花不会外泄到外界环境中，不会引燃外界的易燃易爆气体，满足部分低等级防爆场景的使用要求。建模过程中还需要考虑元件的耐温性能对应的结构强度，壳体材料选用的是耐高温的绝缘材质，能够承受常规焊接工艺的温度冲击，不会因为过波峰焊时的高温出现壳体变形、密封失效的问题，引脚与壳体的接合位置要做抗拉力结构设计，保证安装焊接时引脚不会因为外力拉扯出现松动、脱落的问题。
