NEMA23规格24V弹簧应用制动器结构

　　这款适配NEMA23安装规格的24V弹簧加压式制动器，在数控设备Z轴传动链路里是核心的安全执行部件，日常选型和结构设计阶段，很多工程师容易忽略断电工况下的负载保持需求，而这类制动器刚好填补了步进、伺服传动系统在失电状态下的位置锁定缺口。从实际应用场景来看，它常被装配在立式数控雕铣机、小型自动化上下料设备的Z轴传动端，也可配套在需要断电锁止的分度转台、直线模组驱动端，避免设备突然断电时垂直轴因负载自重下滑，撞坏刀具、工件甚至造成设备结构损伤。

　　从功能特性上拆解，它采用弹簧力锁止、电磁力释放的工作逻辑：设备通电运行时，内部线圈产生的电磁吸力克服弹簧预紧力，将摩擦副吸合分离，此时传动轴可随电机自由转动，不会额外增加传动阻力；当设备断电或者触发急停信号时，电磁吸力瞬间消失，均布的压缩弹簧会快速推动摩擦压盘，将与传动轴连接的转子紧紧压在制动端面上，依靠摩擦面的静摩擦力实现转轴的即时锁止，响应速度通常在几十毫秒级别，能最大限度缩短制动滑移距离。

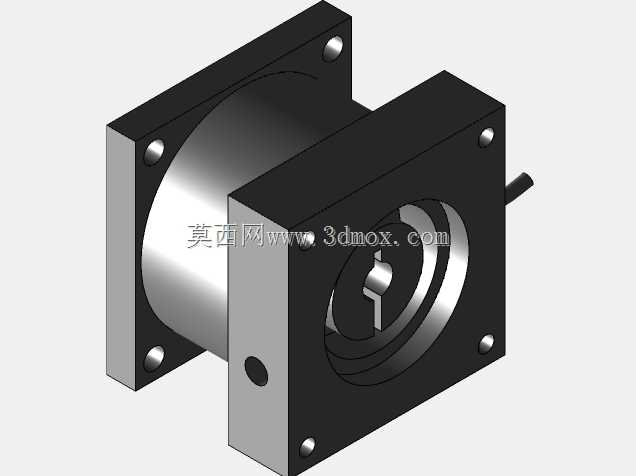

　　设计思路上，这款制动器采用了与NEMA23标准电机完全匹配的法兰安装接口，安装孔位、止口尺寸完全遵循NEMA23安装规范，不需要额外设计转接法兰，可直接串接在57系列步进电机、同规格伺服电机的输出端，大幅降低设计阶段的安装适配工作量。整体采用方形法兰加圆柱腔体的结构布局，线圈组件嵌装在方形壳体内，弹簧沿圆周方向均匀布置在压盘周边，保证制动时摩擦面受力均匀，不会出现偏磨导致制动力矩衰减的问题；出线端采用侧置式引线设计，不会额外增加轴向安装长度，对安装空间的轴向尺寸要求更友好。

　　从安装边界和尺寸配合来看，两端方形法兰的安装孔采用对角布置的通孔设计，可直接用内六角螺丝从端面穿入锁紧，安装时需要注意保证制动器转子与电机轴的同轴度，转子与轴的配合采用小间隙公差，既方便装配，也能避免运转时出现偏心抖动。摩擦副的间隙在出厂时已经调整到最优范围，日常维护不需要额外调整间隙，当摩擦片出现正常磨损后，弹簧的预紧行程可以自动补偿磨损量，保证制动力矩在全生命周期内保持稳定。轴向尺寸控制紧凑，串接在电机和传动负载之间时，不会过度增加传动链的总长度，对设备内部的空间排布非常友好，尤其适合小型数控设备、桌面级加工设备这类内部安装空间局促的应用场景。

　　在实际选型匹配时，需要重点核对制动力矩是否匹配Z轴的负载重量、丝杆导程，保证断电时的锁止力矩有足够的安全余量，这款制动器的力矩参数刚好适配常规NEMA23电机驱动的Z轴负载，不会出现力矩不足导致的溜车问题，也不会因为力矩过大造成体积冗余。摩擦面采用耐磨的非金属摩擦材料，长期频繁制动也不会出现过快磨损，使用寿命可以满足工业设备长期运行的需求。壳体采用硬质铝合金材质做表面氧化处理，既保证结构强度，也能减轻整体重量，同时具备不错的散热能力，线圈长时间通电运行时产生的热量可以通过壳体快速散出，避免线圈过热导致绝缘老化。
