汽车盘式制动带悬架集成结构设计

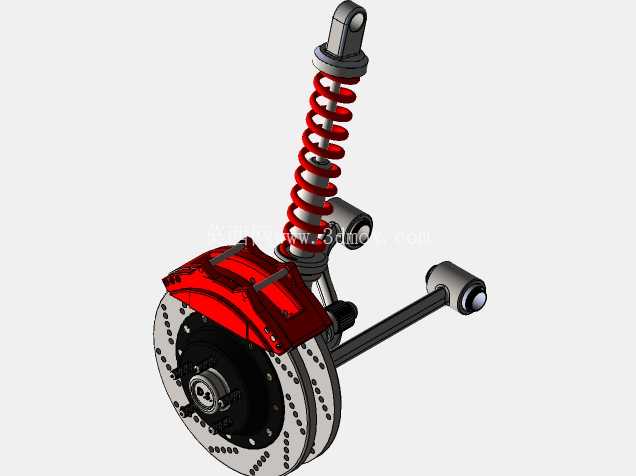

　　这套结构整合了乘用车前轮核心的制动与悬挂承载功能，日常行驶中承担着车轮制动力输出、路面冲击缓冲、转向节支撑定位的多重作用，是整车底盘行驶系统里直接关联行车安全与驾乘舒适性的关键总成。从实际装车场景来看，该结构适配多数前置前驱家用车型的前轮安装位，刹车盘随轮毂同步转动，卡钳固定在转向节支架上，制动时液压推动卡钳内的活塞夹紧刹车盘两侧摩擦片，通过摩擦力将车轮的转动动能转化为热能散出，实现车辆减速或驻车。

　　设计过程中优先考虑了制动力矩的匹配，刹车盘采用通风式双层结构，盘面预留了均匀分布的散热通风道，连续制动工况下可以引导气流穿过盘体带走摩擦产生的热量，避免热衰减导致制动效能下降；卡钳采用浮动式结构设计，相比固定卡钳结构更紧凑，占用轮辋内部空间更小，同时能自动补偿摩擦片磨损产生的间隙，减少日常维护的调整工作量。配套的螺旋弹簧与减震器采用同轴集成布置，减震器上端通过橡胶衬套连接车身减震塔座，下端固定在转向节的安装支耳上，螺旋弹簧套在减震器筒身外侧，既承担了车身垂直载荷的传递，又能配合减震器阻尼阀系过滤路面颠簸产生的振动，避免振动直接传递到座舱内部。

　　安装边界方面，转向节上预留了三个核心安装点位：一是减震器下固定座，采用双螺栓夹紧结构，安装时可以通过调整夹紧角度适配不同车型的主销后倾角参数；二是下摆臂连接球头销座，锥面配合的结构能保证连接刚性，同时承受车轮传递的纵向与横向载荷；三是转向拉杆连接臂，球头销的安装孔位与转向机拉杆的球头尺寸匹配，保证转向动作传递的顺畅性。刹车盘的安装定位面与轮毂轴承的配合面采用过盈配合设计，端面跳动量控制在0.05mm以内，避免高速制动时出现方向盘抖动的问题；卡钳的安装支架与转向节的连接螺栓采用10.9级高强度螺栓，拧紧力矩按照整车设计规范设定，保证大制动力输出时连接结构不会出现位移。

　　结构细节上，刹车盘的摩擦面预留了0.3mm的平面度公差，摩擦片的背板与卡钳活塞之间设置了消音减震片，能减少制动时产生的高频异响；减震器筒身表面采用镀铬处理，提升耐磨性能与防锈能力，防尘罩套在减震器活塞杆外侧，避免路面泥沙进入油封导致漏油失效；螺旋弹簧的刚度经过匹配调校，兼顾了空载与满载状态下的车身高度控制，不会出现空载时悬架过硬、满载时悬架过度压缩的问题。在实际建模过程中，所有运动部件的干涉都经过了反复校核：转向打满角度时，轮胎不会与减震器筒身、卡钳本体发生剐蹭；悬架上下跳动到极限行程时，螺旋弹簧不会并圈碰擦，减震器不会出现顶死或者拉脱的情况；制动过程中卡钳活塞的最大伸出量不会超过设计行程，保证摩擦片磨损到极限位置时仍能提供可靠的制动力。这套结构的设计逻辑完全围绕量产装车的实际需求展开，没有冗余的装饰性结构，每个安装点位、每个配合尺寸都对应实际整车装配的工艺要求，既可以作为底盘结构设计的参考案例，也能用于制动系统性能匹配的仿真分析参考，帮助设计人员快速理解盘式制动与麦弗逊悬架集成结构的工作原理与装配关系。
