双通路带法兰管路集成装配结构

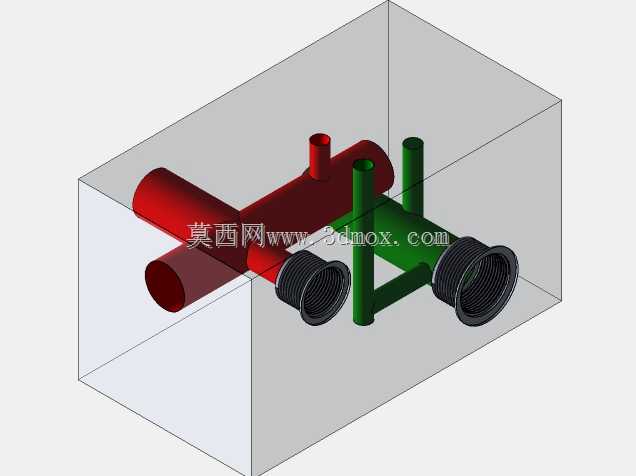

　　在流体输送系统的现场布设场景中，这类双通路集成管路结构常被用于需要同时完成两种介质输送、或是同介质分路传输的工位，比如化工生产的原料配比输送段、暖通系统的冷热介质并行管路、小型水处理设备的进出水集成段，相比独立布设两根单独管路，这种集成装配结构能大幅减少安装空间占用，降低管路支架的布设数量，同时减少法兰对接的密封点位，降低长期运行过程中介质泄漏的概率。从实际功能来看，该结构将两根不同通径的管路通过支撑结构整合为一个整体装配单元，红色管路通径更大，适合大流量的主介质输送，绿色管路通径更小，可用于辅助介质输送、或是主路的旁路回流、压力检测引压等功能，两端的法兰接口采用标准内螺纹法兰结构，能够直接和现场同规格的管路法兰、设备接口完成对接，不需要额外加工转接头，适配常规工业管路的安装标准。

　　设计过程中首先要考虑的是两根管路的间距控制，既要保证法兰螺栓安装时有足够的扳手操作空间，避免螺栓拧紧时工具和相邻管路发生干涉，也要控制整体集成结构的外轮廓尺寸，保证装入设备预留的安装腔体内时，和腔体内壁、周边其他元器件保留足够的安全间隙，避免设备运行过程中因振动导致管路和周边部件发生碰撞磨损。管路的支撑连接结构采用一体化的支撑筋设计，将两根管路刚性连接为整体，提升整个装配单元的结构刚性，避免管路内部介质压力波动、或是外部振动导致两根管路出现相对位移，拉扯两端的法兰密封面造成密封失效。

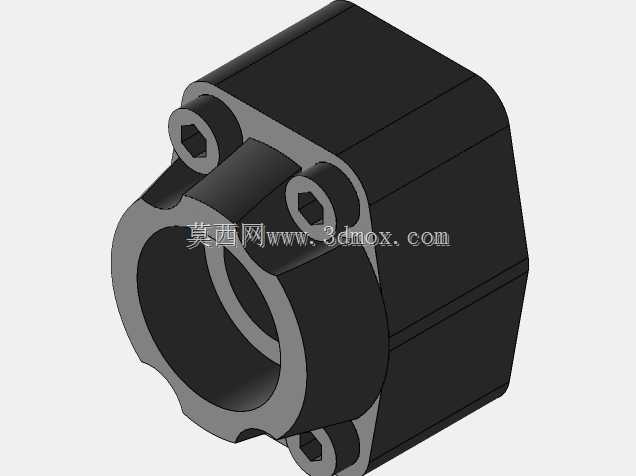

　　两端的法兰接口和管路本体采用同轴度公差控制，保证对接时法兰密封面能够完全贴合，不会出现偏斜导致密封垫受压不均出现泄漏，法兰端的内螺纹精度按照常规管路连接的密封螺纹标准加工，能够和外螺纹接头实现紧密配合，不需要额外缠绕过多密封材料就能满足低压流体输送的密封要求。在安装边界的考量上，整个集成结构的外轮廓被控制在规整的立方空间内，方便在设备设计阶段提前预留安装位，不需要为不规则的管路结构单独设计异形安装空间，结构的重心位于整体几何中心附近，安装时只需要在支撑部位设置两个固定点就能完成整个单元的固定，不需要额外设置多处承重支撑点。

　　实际使用过程中，这种集成管路结构还能减少管路的弯折点位，降低流体在管路内流动的沿程阻力，相比分散布设后再通过弯头拼接的管路结构，介质流动时的压力损失更小，能够降低输送泵的工作负载，减少长期运行的能耗。设计时还考虑了管路的壁厚选择，根据常规低压流体输送的压力等级要求，选取对应壁厚的管材，保证管路在额定工作压力下不会出现鼓胀、开裂的问题，同时支撑筋的厚度和管路壁厚保持合理比例，避免焊接或是一体成型时出现应力集中，导致长期使用过程中支撑部位出现裂纹。不同通路的表面采用不同颜色做区分，方便现场安装和后期维护时快速识别不同管路的介质流向，避免接错接口导致生产故障，这种色彩区分的设计也符合工业管路布设的标识规范，不需要后期额外在管路表面粘贴标识色环，减少现场施工的工作量。整个装配结构的所有连接部位都做了圆弧过渡处理，避免尖锐的直角边在安装维护时划伤操作人员，同时也能减少应力集中点，提升结构的抗疲劳性能，在设备长期运行产生振动的工况下，不容易出现应力开裂的问题。
