欧米茄SMT-50热电偶连接器结构设计

　　在工业测温系统的现场布线环节，热电偶信号的可靠接续直接决定温度采集数据的稳定性，这类小型连接器往往是整套测温链路里容易被忽略却直接影响现场运维效率的核心部件。本次呈现的SMT系列热电偶连接器结构，针对工业现场热电偶快速插拔、频繁拆装的使用场景做了针对性的结构优化，区别于普通弱电接插件，这类连接器需要兼顾接触可靠性、安装便捷性与现场环境适配性，避免因接触电阻波动引入测温误差。

　　从实际使用场景来看，这类连接器广泛应用在工业炉温检测、机电设备热状态监测、实验室测温装置布线、产线热工测试工位等场景，现场作业人员不需要借助专用工具，就可以快速完成热电偶探头与采集端的线路对接，设备检修更换探头时也不需要重新整线布线，大幅缩短现场运维的停机时间。很多热工测试现场的布线环境复杂，线缆拖拽、设备振动、偶发的磕碰都可能导致接插件松脱，这款连接器的结构设计就针对这些现场痛点做了对应处理。

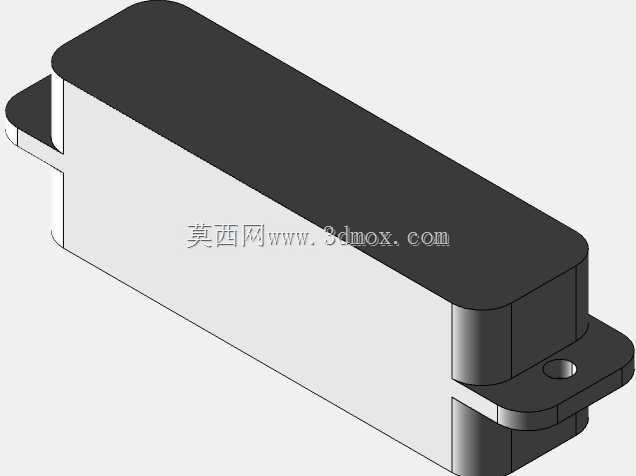

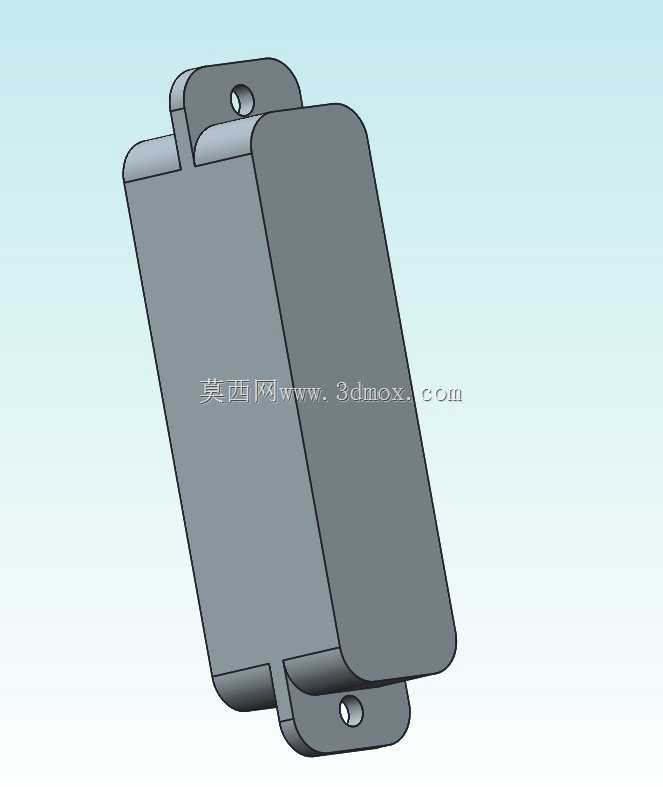

　　从外形结构来看，整体采用扁长型的绝缘壳体设计，壳体两端延伸出带安装孔的固定耳，这两个安装孔是整个部件的安装边界核心：现场安装时既可以通过这两个孔位将连接器公座或者母座固定在设备面板、支架上，避免接插件受线缆拖拽力直接作用在接触端子上，也可以在对接完成后通过固定件辅助锁紧，防止振动环境下出现松脱。壳体的边角全部做了圆弧过渡处理，没有尖锐的棱角，一方面是避免安装作业时划伤操作人员手部，另一方面也减少壳体应力集中点，提升日常磕碰下的结构抗损能力。壳体的对接面做了对位导向结构，插拔时不需要反复对准端子位置，顺着导向结构就可以顺利完成对接，避免强行插歪导致内部插针弯折损坏，这对于光线不佳的设备内部布线场景来说非常实用。

　　内部的端子布局完全匹配热电偶的接线需求，两极端子保持足够的绝缘间距，避免不同极性的线路出现短接问题，同时端子的接触结构采用弹性抱紧设计，对接后接触压力保持稳定，即使在设备持续振动的工况下，接触电阻也能维持在稳定区间，不会因为接触虚接导致测温数据跳变。壳体的绝缘材质选用耐温性能匹配常规工业测温场景的工程塑料，在靠近热源的安装位置也不会因为环境温度升高出现壳体变形、绝缘性能下降的问题。

　　从设计思路上看，这款连接器没有做多余的冗余结构，所有结构特征都服务于实际使用需求：两端的固定耳没有额外加大尺寸，在保证安装孔位强度的前提下尽可能压缩整体占用空间，适合在设备内部狭小的布线空间里安装；壳体的分型面设置在侧面，合模线不会出现在对接配合面上，避免合模飞边影响对接的顺畅度；整体外形对称度高，建模过程中可以通过对称特征快速完成结构迭代，后续如果需要衍生不同针数、不同接线方向的同系列型号，只需要在基础壳体结构上调整内部端子腔的布局即可，大幅缩短同系列产品的开发周期。

　　在安装边界的尺寸控制上，整体厚度控制在较薄的区间，即使是并排安装多个同型号连接器，相邻部件之间也不会出现干涉，固定耳上的安装孔孔径适配常规的自攻螺丝或者小规格螺栓，不需要专门定制特殊的安装紧固件，现场安装时可以直接用通用标准件完成固定。对接后的整体插拔力控制在合适的区间，既不会因为太松容易脱出，也不会因为太紧导致现场插拔需要耗费过大的力气，单人徒手就可以完成对接与拆卸操作。

　　对于结构设计从业者来说，这类小型接插件的建模重点不在于复杂的曲面造型，而在于对实际安装场景、使用痛点的精准把握：每一个倒角、每一个孔位的位置、每一处配合间隙的设置，都要对应实际使用中的具体需求，不能凭空做结构设计。比如固定耳的位置如果太靠近对接面，安装螺丝时就会被对接的插头挡住操作空间；如果壳体的导向结构长度太短，就起不到对位防呆的作用；如果端子的绝缘间距不够，在潮湿的工业环境下就容易出现绝缘下降的问题。这些细节没有复杂的理论计算，却直接决定了零件在实际使用中的体验与可靠性，也是工业零部件设计里最考验工程师现场经验的部分。

　　在三维建模过程中，这类零件需要重点关注配合面的尺寸公差预留，壳体的对接配合间隙要控制在合理范围，既要保证插拔顺畅，也要避免对接后出现过大的晃动量；固定耳的安装孔位置要与整体外形保持对称，避免安装时出现孔位错位的问题；壳体的壁厚要保持均匀，避免注塑生产时出现缩痕、变形等问题，影响最终的装配精度。很多新手工程师在做这类小零件建模时，往往只关注外形的相似度，忽略了安装、装配、生产环节的实际需求，建出来的模型看起来外观一致，实际放到工程场景里就会出现各种装配干涉、安装不便的问题，这也是需要在建模过程中不断结合现场实际使用经验去优化的方向。
