密封式小型电源变压器结构设计

项目分类:变压器 发布时间:2025-02-09 ID:925390
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计
  • 密封式小型电源变压器结构设计

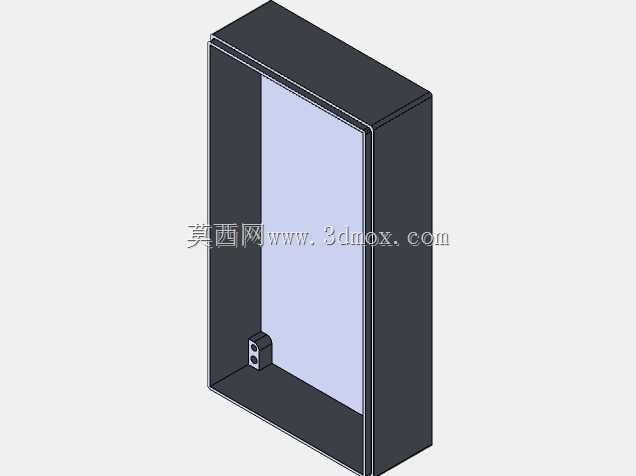

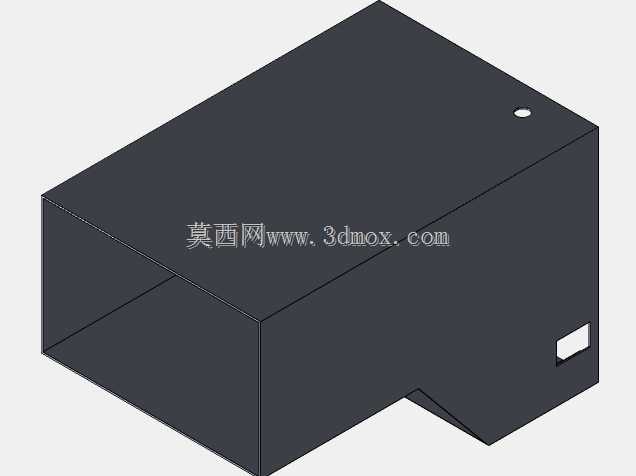

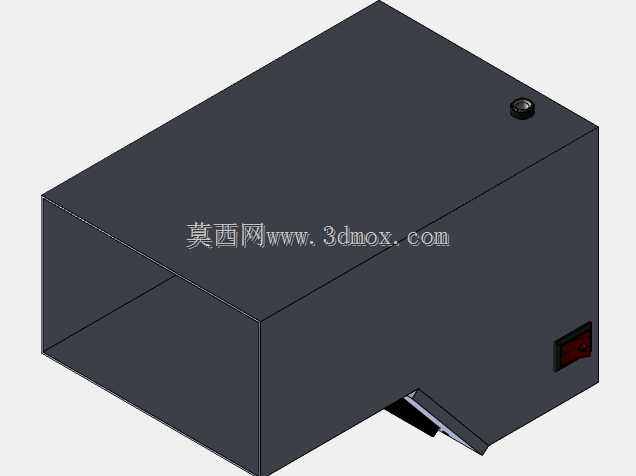

  这款密封式小型供电变压组件,常被嵌入低压配电末端的工控设备、小型商用电器、精密检测仪器内部,作为市电输入到设备工作电压转换的核心部件,承担电压变换、初次级电气隔离的核心作用,避免高压侧的浪涌、杂波直接串入后端弱电回路,保障后端控制板、传感模块、执行元件的供电稳定性。从结构设计来看,整体采用全封闭金属壳体封装,壳体采用弯折拼焊工艺成型,接缝处做连续密封处理,既可以屏蔽内部绕组工作时产生的电磁辐射,避免对周边敏感传感元件造成信号干扰,也能阻挡车间环境中的金属粉尘、切削液雾气、潮湿空气侵入内部绕组间隙,降低绕组绝缘层老化速度,适配多粉尘、轻度潮湿的工业现场安装场景。

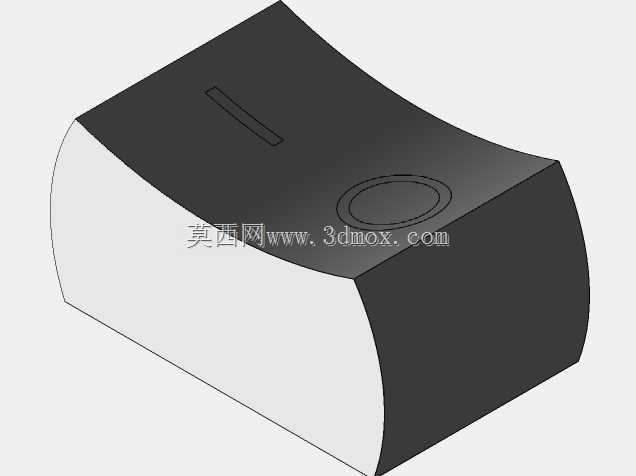

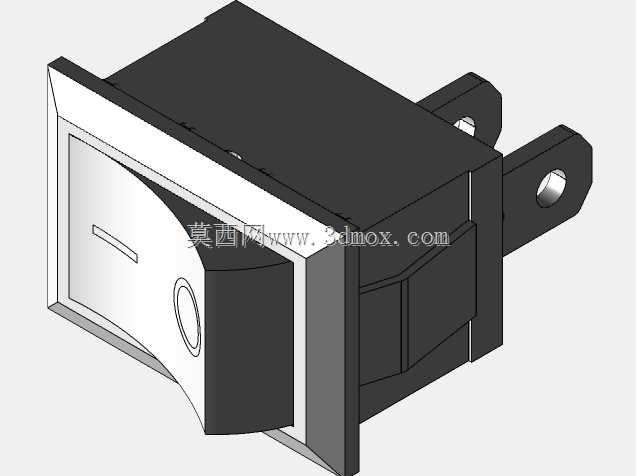

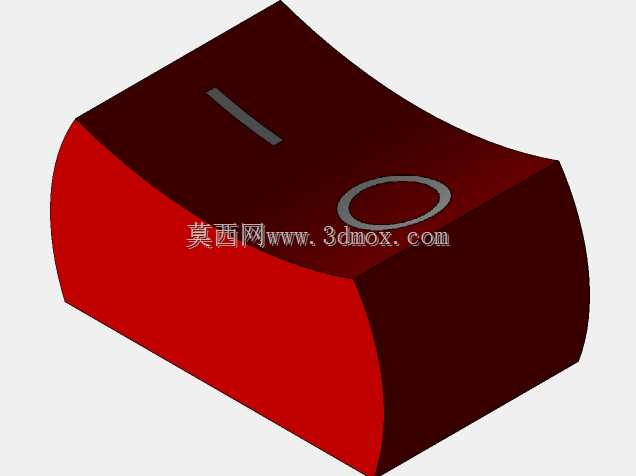

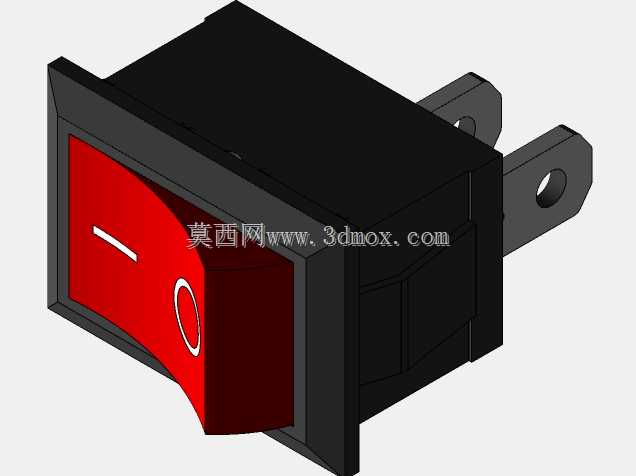

  壳体顶面预留的小型固定孔位,可搭配绝缘固定螺丝完成组件在设备内部安装板上的锁附,安装时需注意孔位周边预留不小于3mm的安全间隙,避免螺丝过长顶触内部绕组造成绝缘破损。壳体侧面嵌入的带灯船型开关,直接串联在初级输入回路中,无需额外在设备面板增设供电开关,即可直接通过该开关控制变压组件的输入通断,开关旁的红色指示窗可直观显示组件通电状态,方便设备运维人员快速判断供电回路是否正常工作。壳体底部伸出的楔形出线结构,是初次级绕组的引出端导向结构,设计时将出线端做下沉式处理,既可以避免引出线缆在设备安装、运输过程中被外力拉扯导致焊点脱落,也能让线缆顺着楔形导向槽平顺引出,减少线缆弯折应力,避免长期使用后线缆绝缘层出现折裂破损。

  在安装边界设计上,整体方正的壳体外形可以最大化利用设备内部的矩形安装空间,壳体各棱边做小尺寸倒角处理,避免安装作业时尖锐棱边划伤操作人员或划破相邻线缆的绝缘层;安装时需在壳体周边预留不小于10mm的散热间隙,虽然全封闭结构本身依靠金属壳体完成被动散热,但如果周边空间过于密闭,长期满负载工作时壳体温度会持续累积,加速内部绝缘材料老化,影响组件使用寿命。从功能实现逻辑来看,内部绕组采用分层绕制结构,初次级绕组之间增设绝缘隔离层,爬电距离满足低压电气设备的安全规范要求,可实现230V市电输入到指定低压直流/交流输出的稳定转换,内置的过热保护元件可在绕组温度超过阈值时自动切断输入回路,避免绕组过热烧毁甚至引发周边元件起火。

  在三维建模过程中,壳体的弯折公差、开关安装位的开孔尺寸、出线口的避让间隙都按照实际钣金加工精度做了对应预留,模型的装配关系完全匹配实际生产的装配流程,可直接用于设备内部的布局干涉检查、安装板开孔定位参考,也可作为同类小型密封变压组件结构设计的参考蓝本,帮助结构设计人员快速完成供电模块的布局选型,减少重复建模的工作量。设计时还充分考虑了不同安装方向的适配性,壳体的对称结构允许组件根据设备内部空间走向选择水平或侧向安装,仅需调整固定孔位的锁附方向即可完成固定,无需额外定制安装支架,进一步降低设备整体的结构成本。
