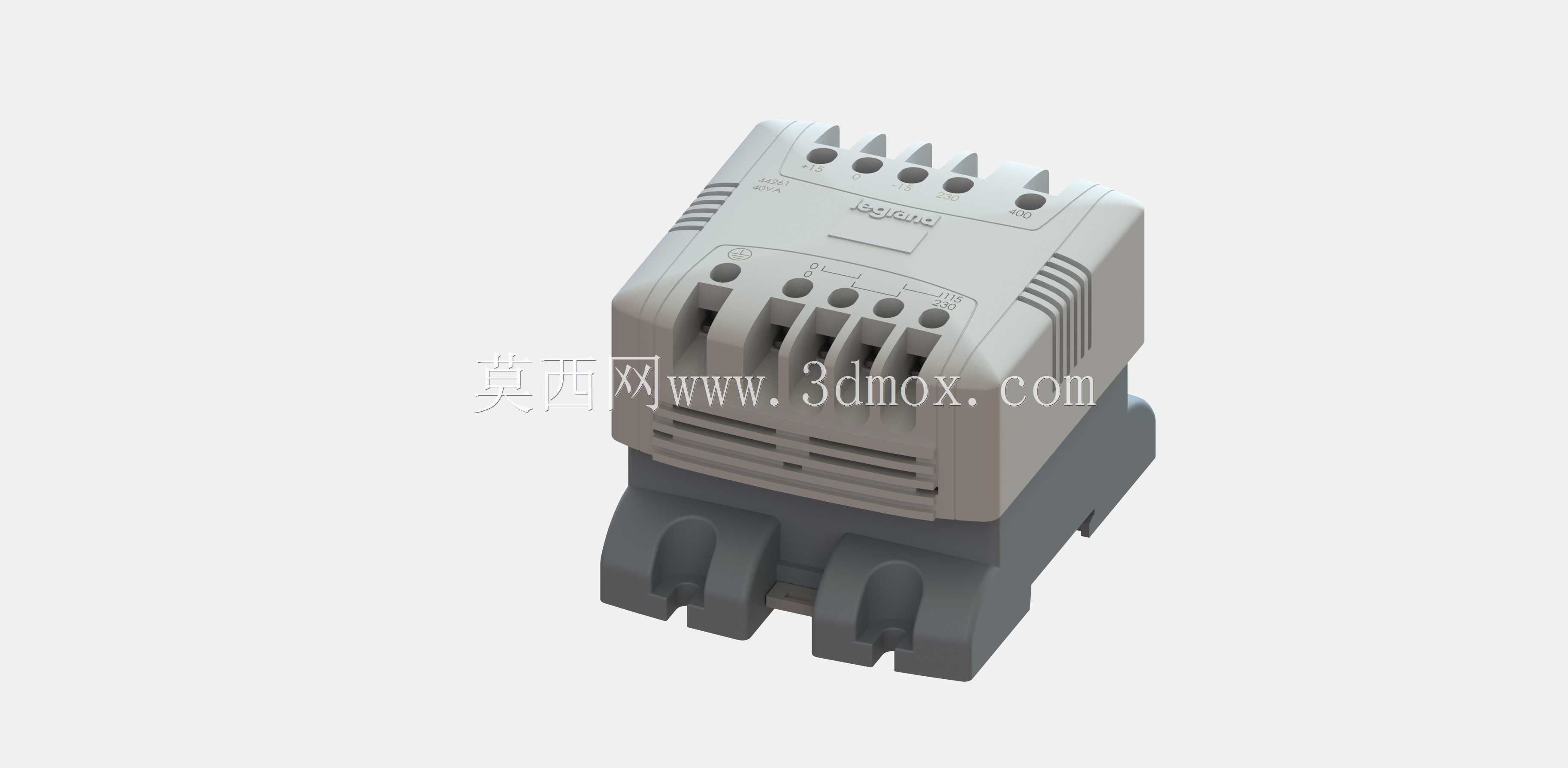

罗格朗40VA导轨式安全变压器结构

　　这款导轨式安装的安全变压器，在工业低压配电、机床控制回路、小型自动化设备电控系统里应用十分广泛，核心作用是将前端230V交流输入电压转换为安全等级的低压输出，为控制回路、信号指示灯、小型传感单元提供符合安全规范的供电电源，避免操作人员直接接触高压回路带来的触电风险，在设备检修、日常操作场景下能有效降低电气安全隐患。从结构设计来看，整体采用上下分体式壳体结构，上部为绕组与接线端子集成腔体，下部为标准DIN导轨安装卡扣结构，这种设计充分考虑了电控柜内的安装空间利用率，不需要额外打孔固定，直接卡装在35mm标准导轨上即可完成固定，单人操作就能完成装拆，在批量柜内布线作业时能大幅提升装配效率。

　　上部壳体的接线端子采用分层布局，上层为高压输入侧接线位，下层为低压输出侧接线位，端子之间设置了凸起的绝缘隔筋，能避免接线过程中导线毛刺外露引发的极间短路，每个接线位都配套了对应的压线螺钉结构，适配不同线径的多股铜芯导线接入，接线完成后导线拉脱力能满足电控设备的抗振动要求，在设备运输、运行产生持续振动的工况下也不会出现接线松脱的问题。壳体侧面设计了多组横向通风槽，绕组工作产生的热量可以通过通风槽形成自然对流散热，不需要额外加装散热风扇，在40VA额定负载下长期运行时，壳体表面温升能控制在电气安全标准允许的范围内，不会出现过热老化导致的绝缘性能下降问题。

　　壳体边角全部做了圆弧过渡处理，没有尖锐的毛刺棱角，装配人员在柜内作业时不会被边角划伤，也能避免安装过程中磕碰损伤相邻的电气元件。下部的导轨卡扣采用弹性锁紧结构，卡装到导轨上后会自动锁止，需要拆卸时只需要用一字螺丝刀撬动卡扣的解锁位就能轻松取下，不需要大幅度撬动周边布线，给后期设备维护、元件更换提供了便利。从安装边界尺寸来看，整体宽度控制在多模数导轨元件的常规尺寸区间，在电控柜内排布时可以和断路器、端子排、继电器等其他导轨元件紧密并排安装，不会额外占用过多的柜内深度空间，柜内布线时高压侧和低压侧的导线可以分别从柜体上下方向走线，清晰区分高压回路与低压安全回路，符合电控柜布线的工艺规范。

　　绕组部分采用了隔离绝缘设计，输入与输出绕组之间设置了绝缘隔离层，能有效阻隔高压侧的浪涌、干扰信号串入低压控制回路，给后端连接的精密控制元件提供稳定干净的供电电源，在存在电机启停、接触器分断等电磁干扰的工业现场环境下，也能保证低压控制回路的供电稳定性，避免出现信号误触发、控制逻辑紊乱的问题。壳体材质选用了阻燃级的工程塑料，具备良好的绝缘性能与抗老化能力，在工业现场常见的温湿度波动、少量油污附着的环境下，壳体不会出现脆化、绝缘性能下降的问题，长期使用也能保持结构强度与外观完整性。端子标识采用模压刻印的方式标注在壳体对应位置，不会因为长期积灰、擦拭出现标识模糊的问题，运维人员检修时可以快速识别输入输出端子的对应位，减少接线错误的概率。
