断路器导电连接组件结构设计

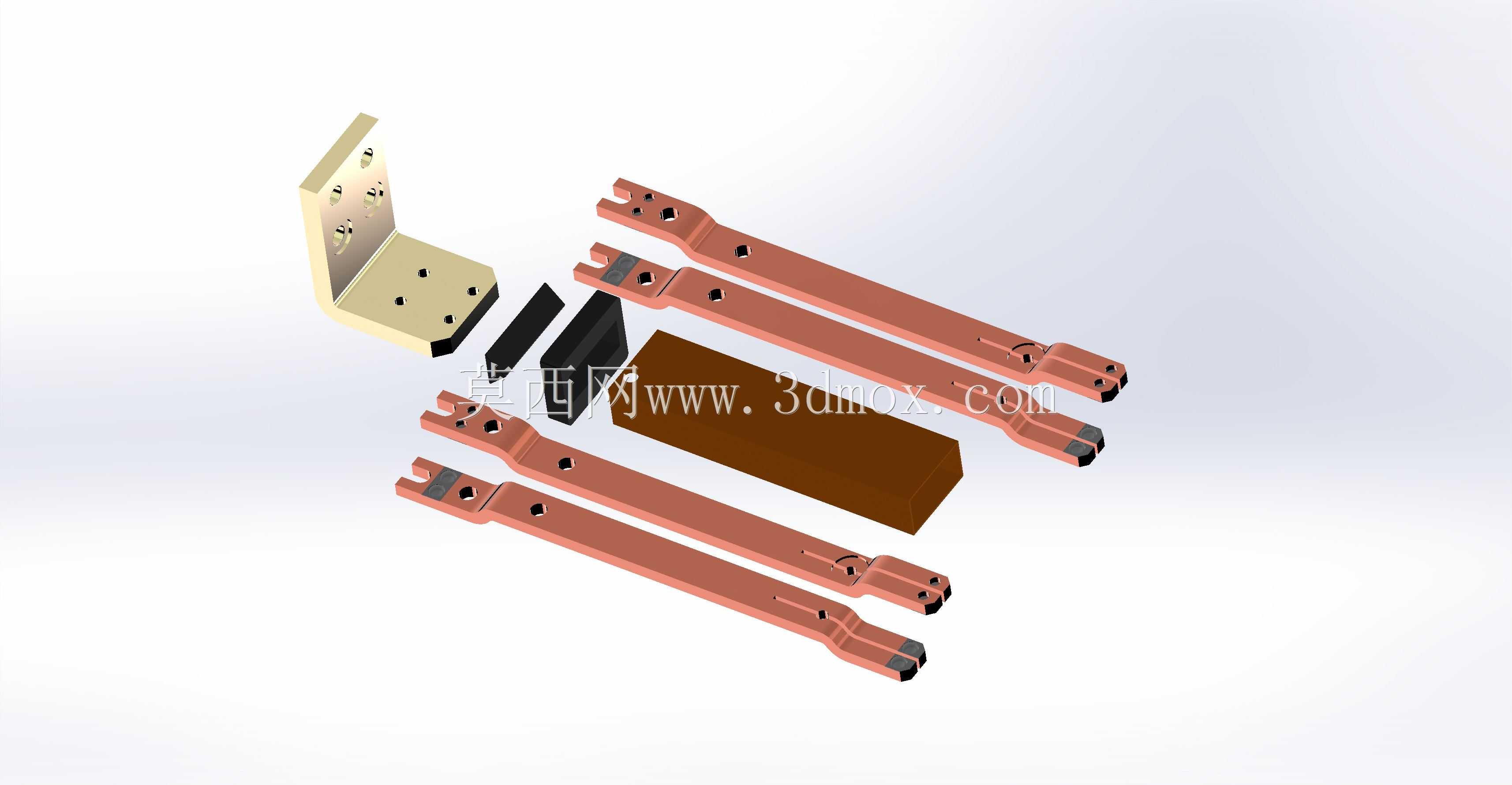

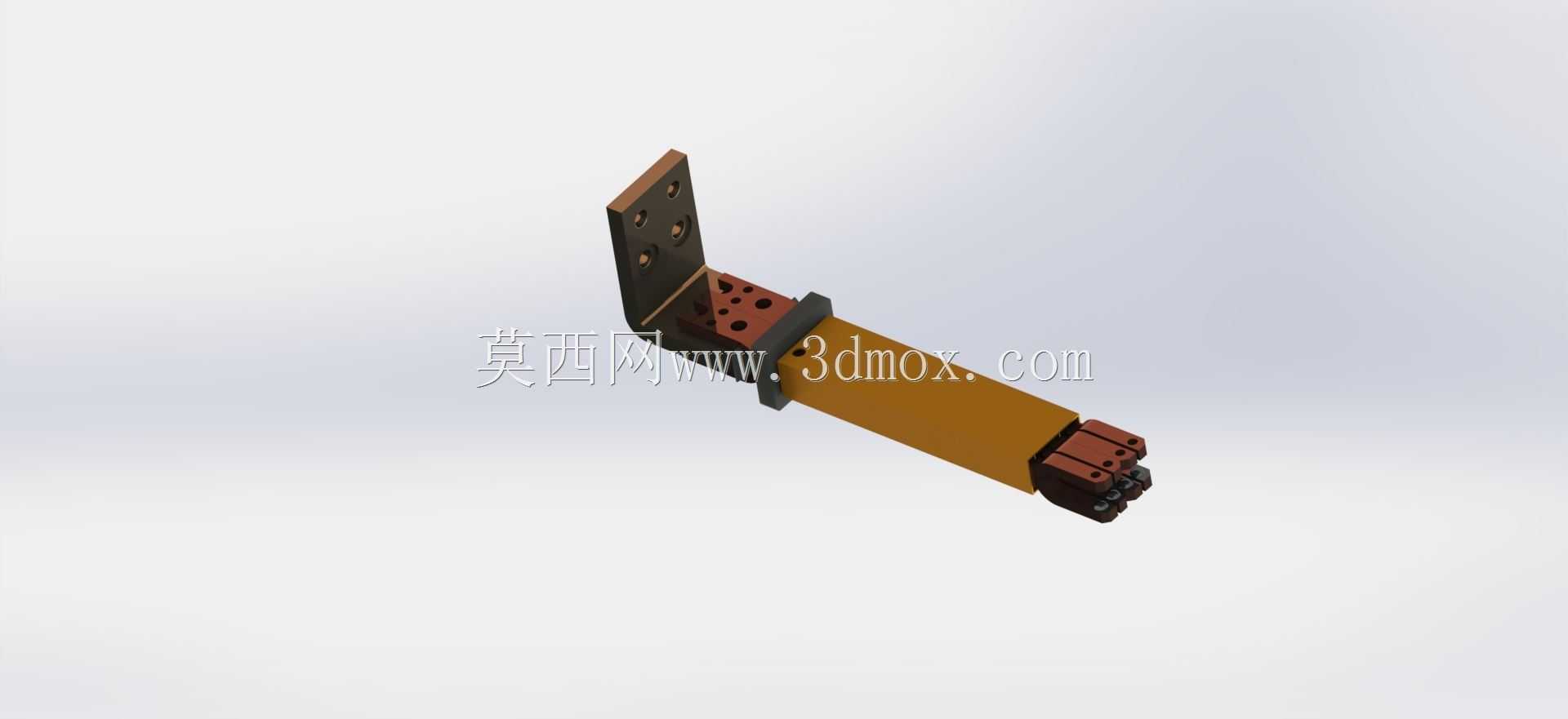

　　这套结构件主要应用于低压配电系统中断路器的进出线侧导电连接场景，承担断路器主回路与母线排之间的电流传输、绝缘隔离以及安装定位功能，是塑壳断路器、框架断路器外接回路的核心配套部件，常见于工业配电柜、楼宇配电竖井、新能源箱变低压侧等需要大电流分断保护的配电节点中。从结构组成来看，整套部件包含四根长条形紫铜导电排、一块L型金属安装支架、两组黑色绝缘隔块以及一块棕色绝缘衬垫，各零件之间通过预设的安装孔位实现定位配合，不需要额外定制复杂的连接工装即可完成现场装配。导电排采用T2紫铜材质加工，表面做镀锡处理降低接触电阻，每根导电排的两端都设计有标准的螺栓连接孔，一端对应断路器本体的接线端子位，孔位间距严格匹配对应壳架等级断路器的端子排布尺寸，另一端预留外接母线的连接余量，导电排的折弯角度根据断路器出线端的空间走向做了适配性设计，避免相邻相序的导电排之间出现安全距离不足的问题，同时导电排的截面尺寸按照额定载流量做了核算，能够满足长期满负荷运行下的温升要求，不会出现局部过热的隐患。

　　L型安装支架采用冷轧钢板冲压折弯成型，表面做喷塑防锈处理，支架上的安装孔分别对应断路器本体的固定螺孔以及柜体安装梁的定位孔，既承担导电排组件的整体承重，也能作为导电排与柜体金属结构之间的接地隔离载体，支架的折弯边做了倒圆角处理，避免装配过程中划伤绝缘件或者操作人员的手部。黑色绝缘隔块采用DMC不饱和聚酯玻璃纤维模塑料压制而成，分别卡装在相邻两根导电排之间，隔块的卡槽尺寸与导电排的厚度完全匹配，装配后不会出现窜动，能够有效防止不同相序的导电排因为电动力作用或者安装偏移出现相间短路，隔块的绝缘等级满足低压配电系统的耐压要求，在长期高温运行环境下不会出现绝缘性能下降的问题。

　　棕色绝缘衬垫垫装在导电排组与安装支架之间，衬垫上预留的避让孔刚好对应导电排的安装螺栓位置，既能够阻断导电排与金属支架之间的导电通路，也能缓冲断路器分断时产生的振动，避免螺栓连接出现松动。在设计过程中，首先需要匹配对应型号断路器的接线端尺寸，确定导电排的起始孔位坐标，再根据柜内的布线空间确定导电排的延伸长度与折弯角度，同时要保证相邻导电排之间的电气间隙不小于12mm，爬电距离不小于20mm，满足低压成套设备的安全规范要求；安装支架的外形尺寸需要避开断路器本体的操作机构、脱扣器等突出部件，保证支架安装后不会影响断路器的正常分合闸操作，支架的安装孔位采用长圆孔设计，允许装配过程中存在±2mm的位置调整量，降低现场安装的对位难度。

　　所有导电排的边缘都做了倒钝处理，避免尖端放电，绝缘件的所有棱角都做了R1以上的圆角，防止应力集中导致的绝缘件开裂。整套组件的安装边界需要适配标准GGD柜、GCS柜的出线仓空间，组件安装完成后，最外侧导电排与柜体侧板之间的距离不小于20mm，导电排末端与柜门之间的距离不小于30mm，预留足够的接线操作空间，方便后期维护时进行螺栓紧固或者温度检测。在实际应用中，这套组件能够替代传统的现场弯折铜排作业，所有零件都在工厂预制完成，现场只需要按照对应孔位进行螺栓紧固即可，能够大幅缩短配电柜体的装配周期，同时预制的绝缘结构能够避免现场手工包缠绝缘带带来的绝缘不可靠问题，提升整个配电回路的运行稳定性。
