50CP型伺服安装导电塑料电位计结构

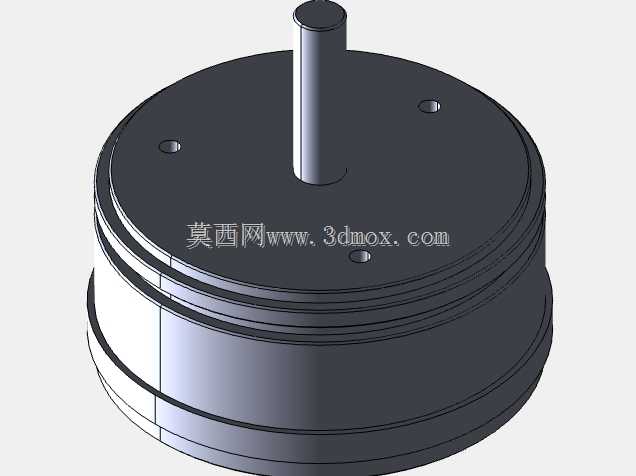

　　在工业伺服控制、精密角度反馈的场景里，这类电位计是闭环控制系统里不起眼但容错率极低的核心传感部件，很多做设备改造或者小型伺服模组设计的工程师，在选型时往往容易忽略电位计的安装边界与输出特性匹配，最后导致整套反馈系统出现零点漂移、扭矩负载过大的问题。这款50CP型伺服电位计采用圆形叠层结构设计，主体外壳做了铝阳极氧化处理，一方面是为了在工业车间的多尘、轻度腐蚀环境下保证壳体的绝缘与抗锈蚀能力，另一方面铝材质的轻量化特性也能降低安装端的负载重量，不会给被检测的转动轴带来额外的惯量负担。输出轴采用不锈钢材质加工，轴径与安装孔位的公差配合严格按照伺服安装标准设计，轴端伸出长度经过反复校核，既保证和被测转动机构的联轴器连接时有足够的配合深度，不会出现高速转动下的脱轴打滑问题，又不会因为轴伸过长导致径向跳动量超标，影响角度检测的线性精度。

　　从功能特性来看，这款电位计采用导电塑料作为电阻基片材料，相比传统的碳膜电位计，它的耐磨寿命要高出一个数量级，配合贵金属高科技刮水器结构，在频繁往复转动的工况下，接触电阻的波动量可以控制在极小的范围内，不会因为长期磨损出现输出信号跳变的问题。很多自动化设备里的角度反馈工位，比如包装机械的料卷张力摆杆角度检测、小型伺服转台的位置反馈、工业阀门的开度反馈，都需要这类低扭矩输出的电位计——它的启动扭矩非常小，不会给被测转动部件带来额外的阻力负载，哪怕是很小扭矩的微型伺服机构带动，也不会因为电位计本身的阻尼导致动作滞后或者位置偏差。结构上的机械挡块可选设计，是这款电位计很实用的一个细节，对于有转动角度限位要求的工位，可以直接选用带机械挡块的版本，不需要额外在外部加装限位结构，就能把转动范围限制在需求的角度区间内，避免机构过转损坏内部电阻基片；如果是需要连续360度转动的检测场景，也可以选择不带机械挡块的版本，适配不同的工况需求。

　　安装边界方面，这款电位计的壳体上预留了三个均匀分布的安装孔，孔位的分度圆直径经过标准化设计，和市面上主流的伺服安装位完全兼容，工程师在做结构设计时，不需要重新设计安装法兰，直接按照标准孔位打沉头孔就能完成固定，安装面的平面度要求控制在0.05mm以内，避免安装时壳体受力变形导致内部轴系卡滞。接线端采用黄铜镀金螺柱型端子，相比普通的插片端子，螺柱锁紧的接线方式在设备震动的工况下不容易出现接线松脱的问题，镀金层也能避免端子氧化导致的接触不良，保证信号输出的稳定性。在实际选型应用时，需要注意电位计的轴和被测机构的连接要采用柔性联轴器，避免硬连接带来的径向力直接作用在电位计的轴承上，长期使用会导致轴承磨损，出现转动卡滞、精度下降的问题；另外安装时要保证电位计的轴和被测转动轴的同轴度误差控制在允许范围内，偏心量过大会额外增加轴系的负载，不仅会缩短电位计的使用寿命，还会导致输出线性度变差，影响整个闭环系统的控制精度。

　　很多刚接触伺服反馈系统设计的工程师，容易把这类电位计和普通的旋转编码器混淆，实际上在低成本、对绝对位置有断电记忆需求的场景里，导电塑料伺服电位计的性价比要远高于光电编码器，它不需要额外的计数电路，输出的模拟信号可以直接被PLC或者运动控制卡采集，接线和调试都更加简单，而且在强电磁干扰的工业现场，电位计的模拟量输出抗干扰能力也要优于很多增量式编码器的脉冲信号，不容易出现信号丢脉冲导致的位置偏差。这款电位计的内部结构采用叠层装配设计，电阻基片、刮水器组件、轴承、轴系都采用模块化装配，生产过程中的装配公差可以通过分层选配来控制，保证每一台产品的输出线性度都能达到设计要求，坚固的叠层外壳结构也能承受一定的外部冲击，在设备运输或者安装过程中，不会因为轻微的磕碰导致内部部件移位损坏。在做三维建模时，这款电位计的所有安装尺寸、轴伸长度、孔位坐标都严格按照实物测绘参数绘制，工程师在做设备整体装配时，可以直接把这个模型导入到装配体中，提前检查安装空间是否存在干涉，接线端子的预留空间是否足够，轴系的配合长度是否匹配，不需要再反复核对二维图纸的尺寸参数，能大幅缩短结构设计的周期，避免因为尺寸核对错误导致的安装返工问题。
